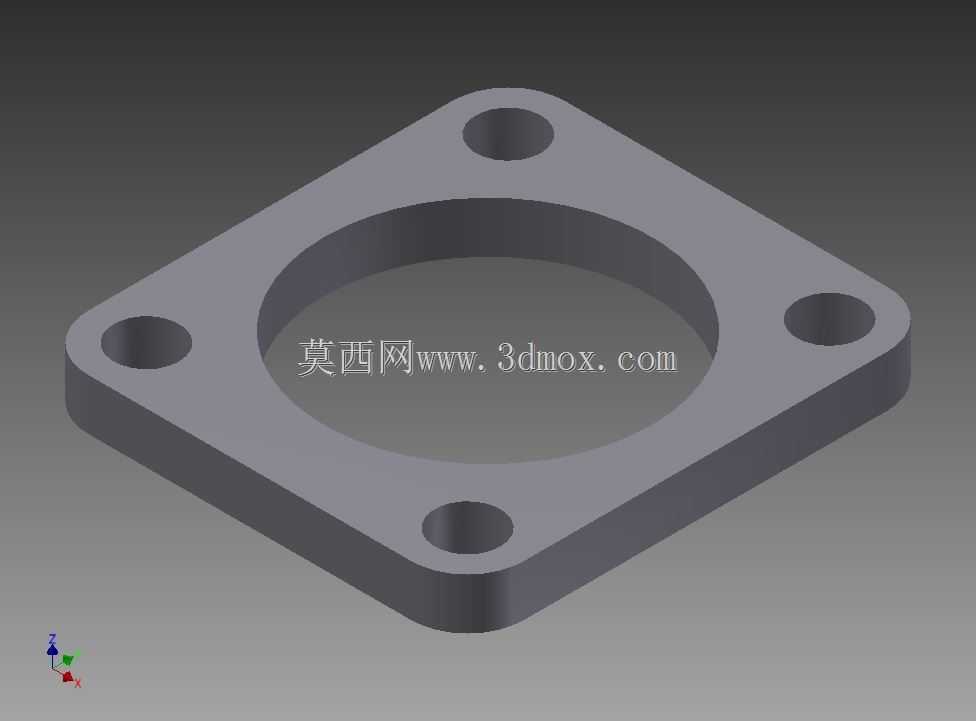

2.5英寸管道用方形排气法兰结构

　　在汽车排气系统的管路布设环节，法兰作为管路分段对接的核心连接件，直接决定了排气通路的密封可靠性与装配便捷性，这款适配2.5英寸通径管道的方形排气法兰，正是面向中小排量乘用车型排气中段、尾段对接场景开发的连接构件。不同于常规圆形法兰的整周螺栓布局，这款法兰采用方形本体切角的外形设计，四个安装孔位分别布置在方形结构的四个角端，这种布局的核心考量是适配排气系统底盘布置时的狭窄安装空间——方形结构的直边可以更好贴合底盘纵梁或车身底板的平整安装面，避免圆形法兰在边角位置与周边线束、隔热板产生干涉，同时四个角点的螺栓排布，在同等法兰外轮廓尺寸下能获得比圆形四孔法兰更大的螺栓中心距，进一步提升连接压紧后的密封面受力均匀性。从功能特性来看，

　　这款法兰的中心通孔严格匹配2.5英寸排气管道的外径尺寸，设计时采用了过渡配合的公差带，既可以保证管道插入法兰后的定位精度，又能给焊接工序预留足够的操作空间，避免焊接时出现管道偏斜导致的对接错位。法兰本体的密封面为整平面设计，没有额外的密封槽结构，这是因为汽车排气系统的密封普遍采用多层金属复合垫片，整平面结构可以更好适配垫片的压缩变形，不会因为密封槽的加工误差导致垫片局部压合不实出现漏气问题。四个安装孔采用通孔设计，适配常用的M8或M10排气系统连接螺栓，孔位周边做了轻微的锪平处理，保证螺栓头安装后可以完全贴合法兰表面，避免螺栓倾斜导致的压紧力偏移。在设计思路层面，

　　这款法兰的厚度选取充分考虑了排气系统的热变形影响——排气工作时法兰区域的温度可达600℃以上，足够的本体厚度可以避免长期热循环下出现法兰翘曲变形，同时方形结构的四个角做了R角过渡，既可以减少加工时的应力集中，也能避免安装维护时锐角划伤操作人员。从安装边界来看，这款法兰的外轮廓尺寸控制在适配2.5英寸管道的合理区间，四个安装孔的中心距经过标准化匹配，可以直接对接同规格的排气歧管出口、消音器入口等标准接口，不需要额外做转接适配。实际装车应用中，这类法兰通常采用低碳钢材质制作，表面做喷铝或发黑防锈处理，焊接到对应管段后，通过螺栓与对接法兰压紧密封垫片，即可实现排气通路的刚性连接，同时方形结构的直边还可以作为安装定位的基准面，

　　在流水线装配时方便工装夹具快速夹持定位，提升装配效率。不同于高压管路法兰的厚壁、多螺栓设计，排气法兰的设计核心是在保证密封可靠性的前提下尽可能控制重量，这款法兰通过方形结构的优化，在保证四个螺栓压紧力覆盖整个密封面的前提下，去除了圆形法兰上非受力区域的多余材料，相比同通径的圆形四孔法兰重量降低约15%，符合汽车零部件轻量化的设计趋势。在建模过程中，这类法兰的特征构建逻辑非常清晰：首先绘制方形带切角的本体草图，拉伸得到法兰基础本体，随后切除中心的管道适配通孔，再在四个角点位置切除安装通孔，最后对所有锐边做倒圆角处理、对安装孔做锪平特征即可，建模时需要重点注意安装孔的位置度公差，以及中心通孔与法兰密封面的垂直度要求，这些形位公差直接决定了法兰对接后的密封效果，如果中心通孔与密封面垂直度超差，会导致管道对接后出现偏角，强行紧固螺栓后会在法兰本体上产生额外的装配应力，长期热循环下很容易出现应力开裂问题。另外在实际选型应用中，这类方形排气法兰除了汽车排气系统外，也可以适配其他通径2.5英寸、工作压力较低的排气、通风管路连接场景，只要安装空间的边界尺寸匹配法兰的外轮廓，且连接螺栓的规格与孔位对应，就可以实现可靠的管路对接，其标准化的孔位设计也降低了管路改装、维修时的配件匹配难度，不需要定制特殊规格的转接件即可完成装配。
