涡轮废气旁通阀适配连接法兰结构

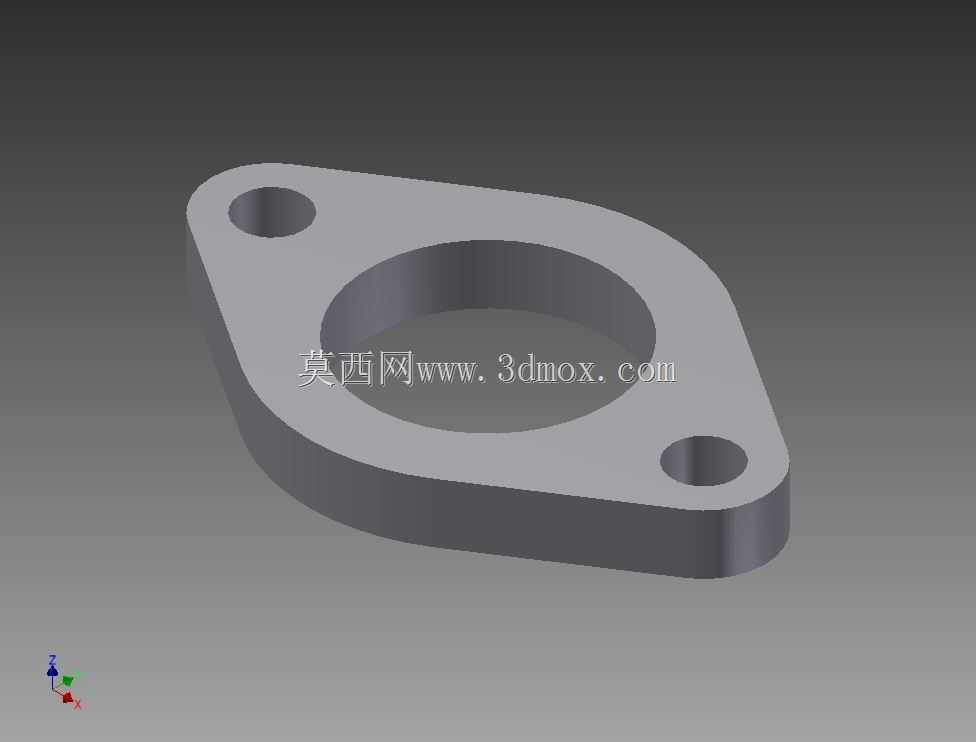

　　在涡轮增压系统的气路布设环节，旁通通路的密封连接可靠性直接决定了增压压力控制的精准度，这款适配法兰正是针对小口径涡轮旁通通路的连接需求设计，核心解决38毫米口径闸阀与40毫米通径旁通气路的对接匹配问题。从实际装车与台架测试的场景来看，废气旁通通路长期处于高温、带压的排气环境中，连接部位既要保证足够的压紧密封面，又要控制安装占用空间，避免与周边涡轮壳体、管路支架产生干涉，因此法兰的外形轮廓没有采用常规圆形法兰结构，而是做了两端收窄的菱形切边设计，两个安装孔分别布置在长轴方向的两端，既保证了螺栓压紧时的受力均匀性，又能最大限度缩小法兰的外轮廓尺寸，适配涡轮周边紧凑的安装空间。

　　设计阶段首先明确了通径匹配的核心要求：法兰中心的通孔直径设定为40毫米，刚好匹配旁通管路的通径尺寸，避免通径突变带来的排气紊流影响旁通阀的动作响应，而法兰的密封面宽度经过核算，在采用常规金属密封垫片或者耐高温复合垫片时，螺栓施加标准预紧力的情况下，能够承受涡轮系统最高工作背压不会出现泄漏。两个安装孔的中心距经过反复适配验证，刚好匹配38毫米口径闸阀的安装孔位，不需要额外制作转接板就可以直接完成对接，减少了管路连接的密封节点，降低了高温工况下的泄漏风险。

　　从结构细节来看，法兰整体采用等厚度设计，厚度尺寸经过刚度校核，在螺栓预紧力和管路热胀冷缩产生的附加应力作用下，不会出现翘曲变形导致密封面失效；法兰的所有棱边都做了小尺寸倒角处理，既避免安装过程中锐边划伤操作人员或者密封垫片，也能减少热应力集中的风险，提升长期高温工况下的结构耐久性。中心通孔与两端安装孔的位置度公差严格控制在机械加工通用公差范围内，保证安装时螺栓可以顺利穿入，不会出现别劲导致的法兰偏斜，密封面的平面度要求满足管路密封的通用标准，不需要额外进行精密研磨就可以达到密封要求，降低了加工成本。

　　在实际应用中，这类法兰主要用于小排量涡轮增压机型的废气旁通通路改造或者维修替换场景，安装时只需要将法兰夹持在旁通管路出口与38毫米闸阀之间，在两个安装孔内穿入对应规格的螺栓，按照对角顺序分次拧紧到规定扭矩即可，不需要复杂的安装工装。法兰的外轮廓尺寸经过优化，安装后不会突出到涡轮的高温辐射区域之外，也不会与周边的隔热罩、传感器线束产生干涉，适配绝大多数小口径涡轮旁通阀的安装边界。不同于通用标准法兰需要根据实际工况额外加工适配，这款法兰在设计阶段就已经匹配了38毫米闸阀与40毫米旁通通路的对接需求，结构上没有多余的设计冗余，在保证结构强度和密封性能的前提下，尽可能控制了自身重量和材料占用，适合小批量改装、维修替换以及小型涡轮机组的配套使用。

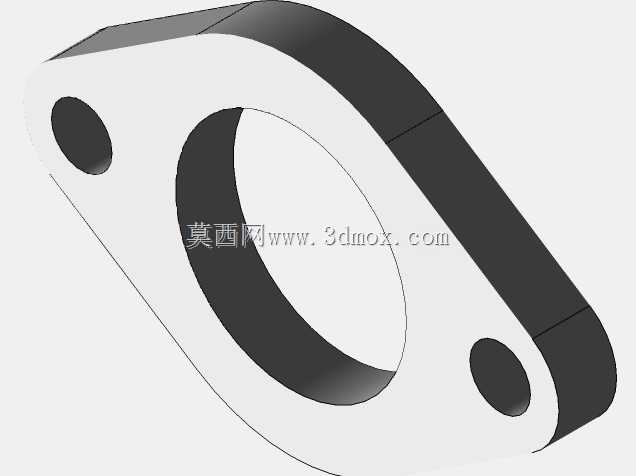

　　从建模逻辑来看，整个零件的特征构建完全遵循机械加工的工艺顺序，首先拉伸得到法兰的基础轮廓，之后切除中心通径孔和两端安装孔，最后完成棱边倒角，特征树清晰简洁，没有冗余的建模步骤，后续如果需要调整安装孔距、通径尺寸或者法兰厚度，只需要修改对应草图的尺寸参数就可以快速完成变体设计，适配不同规格的旁通阀和管路尺寸。密封面没有设计额外的密封槽，是考虑到废气旁通通路的工作温度较高，橡胶类密封圈无法长期耐受高温，采用平面密封配合耐高温垫片的形式更符合实际使用需求，也降低了加工难度和使用维护成本。
