研华ADAM-5000分布式数据采集控制模块

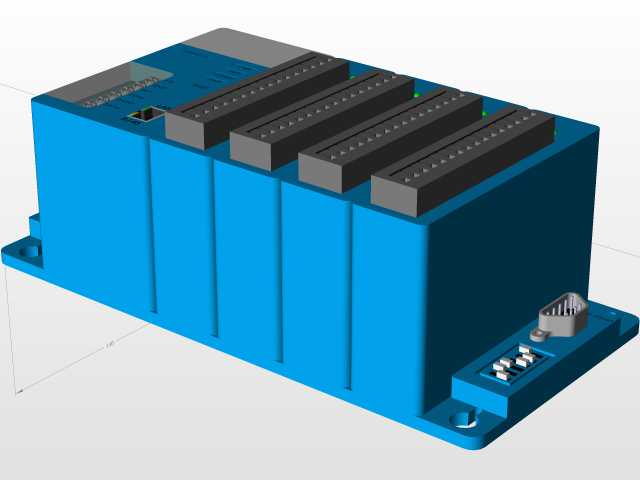

　　在工业现场的分布式测控场景中，这类以太网-based的采集控制单元往往承担着现场信号与上位系统之间的衔接作用，不同于集中式的板卡采集方案，模块化的分布式架构可以就近部署在设备侧，大幅减少现场布线的长度，降低信号衰减带来的测量误差，尤其适合车间设备分散、测控点跨度大的生产线改造或者新建产线的测控布局。从结构设计来看，这款模块采用了多槽位的扩展架构，主体基座预留了四个IO插槽，可以根据实际的测点需求搭配不同类型的信号板卡，不管是数字量输入输出、模拟量采集还是温度信号、脉冲计数类的测点，都可以通过更换对应槽位的板卡实现配置，不用更换整个主控单元，给后期的测点调整、功能扩展留足了冗余空间。外壳部分采用了阻燃级的工业塑料材质，

　　表面做了细微的防滑筋条设计，既可以提升壳体的结构强度，避免现场安装时磕碰导致的壳体开裂，也能在一定程度上提升散热效率，模块工作时内部电路产生的热量可以通过筋条增大的表面积更快散出，保证长时间连续运行的稳定性。底部的安装底座设计了标准的导轨卡扣结构，可以直接卡装在工业现场常用的35mm标准DIN导轨上，安装时不需要额外打孔固定，单人工就可以完成整组模块的装拆，后期维护更换时也不用拆卸周边的布线，直接从导轨上取下模块即可完成板卡更换或者检修操作。底座侧面预留了通讯接口与电源接线端子，接线端采用了防松的螺丝压接结构，能够适应工业现场的振动环境，避免设备运行时的振动导致接线松动、信号中断的问题，接口旁还设计了清晰的丝印标识，

　　施工接线时可以直接对照丝印完成接线，减少接错线的概率。模块正面的每个槽位旁都预留了状态指示灯，对应每个通道的工作状态，现场调试或者故障排查时，不需要连接上位机就可以通过指示灯的状态快速判断通道是否正常工作，大幅缩短现场排故的时间。从安装边界来看，整组模块的宽度根据槽位数量做了对应适配，四个槽位满配的情况下，整体宽度控制在常规柜内安装的预留尺寸范围内，深度方向不会超出常规PLC柜的安装深度要求，上下预留的接线空间也符合工业柜内布线的弯曲半径要求，不会出现接线后线缆过度弯折导致的线芯断裂问题。在实际的项目应用中，这类模块常被用在产线设备的状态监测、环境参数采集、小型设备的逻辑控制场景中，比如涂装车间的温湿度、风压参数采集，

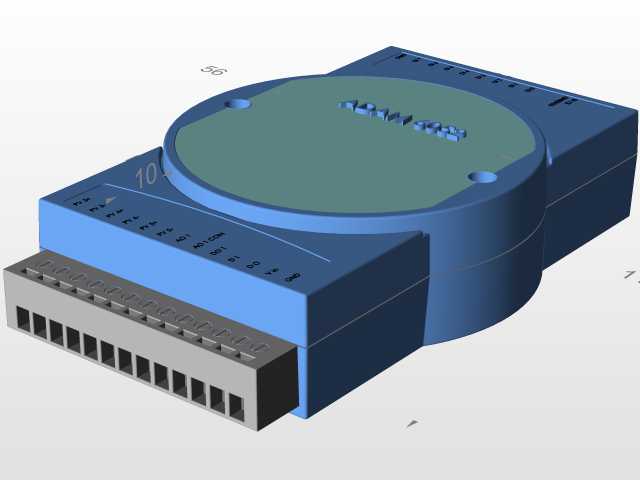

　　装配线的工位传感器信号汇总，或者水处理环节的液位、压力信号上传，通过标准的工业通讯协议和上位的PLC或者组态软件连接，不需要额外的协议转换设备就可以实现数据的双向传输。设计这款模块的三维模型时，重点还原了壳体的拼接结构、槽位的配合公差、安装卡扣的细节尺寸，建模时严格按照实物的安装尺寸做了约束，确保导入到柜内布局装配时，可以直接和导轨、线槽、周边的断路器、继电器等元件做干涉检查，提前排查柜内布局时的空间冲突问题，避免实际安装时出现模块装不上、接线空间不足的问题。模型上的接口位置、端子尺寸都按照实物1:1还原，做电气布线设计时，可以直接在模型上规划线缆的走向，预留合适的线长，减少现场施工时的线材浪费。另外模块表面的指示灯位置、标识区域也做了细节还原，做设备的三维可视化仿真时，可以直接通过指示灯区域的材质变化模拟设备的运行状态，给数字孪生场景的搭建提供准确的模型支撑。不同于普通的消费类电子结构，工业类的采集模块在结构设计上更侧重可靠性与安装便利性，这款模块的边角都做了圆角过渡处理，避免安装时锋利的边角划伤施工人员，壳体的拼接缝做了错位设计，可以阻挡一定的灰尘落入，适应工业现场多粉尘的使用环境，底座的固定卡扣做了弹性设计，多次拆装也不会出现卡扣断裂的问题，满足工业设备长周期使用的维护需求。
