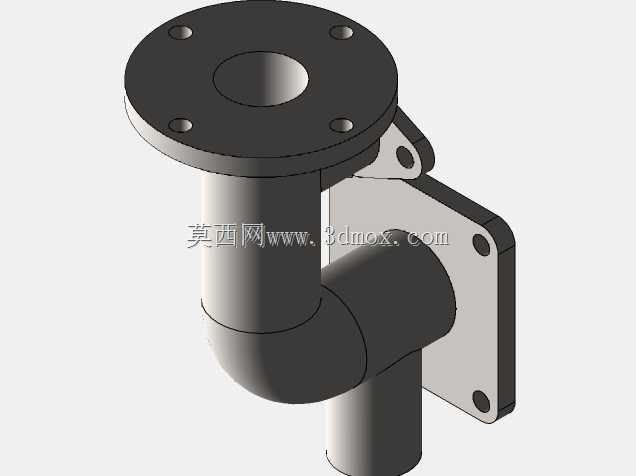

带安装支座直角弯管法兰连接构件

　　在工业管路布设场景里，这类带侧装支座的直角弯管构件，常出现在设备侧壁的介质转向输送环节，不管是小型液压站的油路排布、生产设备的冷却水路接驳，还是低压气动系统的管路转向，都能见到这类集成安装结构的弯管件。和普通无固定结构的标准弯头不同，它自带的侧装方形安装板，能直接通过螺栓固定在设备侧壁、机架立面或者防护板的预设安装位上，不需要额外做管路支架来承托弯头段，能大幅减少现场管路安装的辅件用量，也能避免管路运行过程中因为介质脉动、设备振动带来的弯头移位问题。

　　从结构设计逻辑来看，顶部的圆形法兰盘做了四个均布的沉头安装孔，孔位的分布圆直径匹配常规低压管路的法兰连接标准，法兰端面预留了密封垫片的贴合平面，没有多余的凸台结构，能保证和对接法兰压紧后密封面完全贴合，减少介质渗漏的风险。弯管段采用等径直角弯折结构，弯折处做了平滑的圆弧过渡，没有直角锐边的流道突变，能降低介质在转向位置的流阻，减少输送过程中的压力损失，也能避免带微小杂质的介质在弯折位置堆积堵塞。侧方的安装支座和弯管主体做了一体化的连接加强，在支座和弯管外壁的衔接位置加了三角形的加强筋结构，能承受管路自身重量加上介质流动带来的侧向载荷，避免长期受力后焊缝或者连接位置出现开裂。

　　实际安装的时候，侧装板上的两个安装孔中心距适配常见的设备机架安装孔位，安装时只需要将弯管的竖直段朝向预设的管路对接方向，把侧装板贴紧安装立面，穿入固定螺栓拧紧即可完成构件的固定，不需要额外调整管路的支撑高度。顶部法兰对接上方管路的时候，四个沉头孔穿入连接螺栓后，螺栓头部不会突出法兰端面，不会和周边的其他管路、设备构件产生干涉。弯管下端的竖直接口可以直接对接同管径的硬管或者软管，接口的外径尺寸匹配常规管路的套接或者焊接要求，不需要额外做变径处理。

　　这类构件在设计的时候，充分考虑了现场安装的操作空间，侧装板的外形尺寸做了收窄处理，即使在设备侧壁和其他构件间距较小的狭窄安装空间里，也能顺利完成螺栓的拧紧操作，不会因为安装板尺寸过大导致工具无法伸入。法兰盘的厚度经过载荷校核，在额定工作压力下不会出现法兰变形导致的密封失效，弯管的管壁厚度也匹配对应管径的常规耐压要求，能满足低压工况下长期稳定运行的需求。和分体式的弯头加支架的安装方案相比，这种集成化的结构减少了现场装配的零件数量，也避免了分体安装时出现的位置偏差导致的管路对接错位问题，能有效提升管路安装的效率，降低现场施工的调整工作量。在一些需要频繁拆装维护的管路节点，这种带固定支座的弯管构件也能减少拆装时的管路移位，维护完成后不需要重新调整管路的支撑位置，能缩短设备维护的停机时间。
