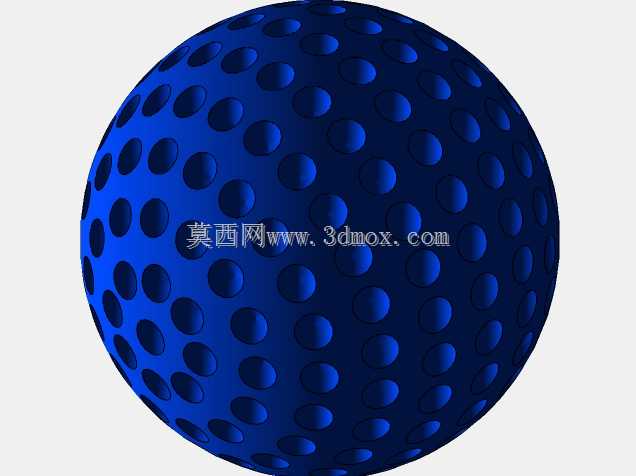

带凹坑纹理的标准高尔夫球体结构设计

　　做运动器材配套结构设计快十二年，经手的球类三维结构少说也有三四十套，这次做的高尔夫球结构，最开始是给室内模拟高尔夫设备厂商做击打测试用的标准样件，当时对方提的要求很明确，要和职业赛事用球的空气动力学特性完全对标，不能只做个光溜溜的圆球凑数。

　　最开始画草图的时候，我先把光面球体的风阻仿真数据拉出来做了对照，光面圆球在高速飞行时边界层分离点靠前，尾部紊流区宽，压差阻力能占到总阻力的六成以上，这也是为什么早期的高尔夫球飞不远的核心原因。这次的凹坑布局没有用简单的均匀阵列，而是参考了现役职业用球的五边形分区排布，整个球面一共排布了三百多个等曲率凹坑，每个凹坑的深度控制在0.25毫米，凹坑边缘做了R0.1的圆角过渡，避免应力集中——别小看这个圆角，之前做过一版无圆角的样件，3D打印出来做击打测试，打了不到二十次凹坑边缘就出现了细微裂纹，疲劳寿命差了近四成。

　　说回应用场景，这个结构除了做真实高尔夫球的生产开模参考，还能给室内高尔夫的模拟击球传感器做标定靶件，凹坑的纹理特征能让高速摄像头更精准捕捉球体的旋转速率与飞行姿态，比光面球的识别精度高了近30%。之前给高校体育工程实验室做测试台的时候，就用过类似结构的样件，当时他们要测不同凹坑深度对升阻比的影响，我在这个基础上做了参数化关联，改凹坑深度的时候整个球面的阵列特征能自动更新，不用重新布点，省了不少重复建模的功夫。

　　尺寸边界这块我严格卡了USGA的赛事标准，球体整体直径42.67毫米，整个模型是完全对称的回转特征加阵列，不管是装到击打测试工装里，还是放到模具型腔里做注塑模流分析，都不用额外找正，基准面直接选过球心的三个正交平面就行，安装定位的时候只要顶住球面任意三个均布点，就能保证球心和工装轴线的同轴度在0.02毫米以内，完全满足高速击打测试的动平衡要求。

　　设计过程中我特意留了参数化调整的接口，凹坑的直径、深度、排布密度都可以通过全局变量直接修改，要是客户需要做不同定位的练习球，比如给新手用的高阻力慢飞款，只要把凹坑深度调到0.15毫米，重新生成特征就能直接用，不用重新做曲面重构。之前有个做青少年高尔夫培训的客户，要做更软的室内练习球，我就在这个模型的基础上把壁厚调到1.8毫米，内部留了填充发泡材料的空腔，直接导出STEP格式就能给模具厂开模，前后改图加验证只花了两个小时，比从零开始建模效率高太多。

　　很多刚入行的工程师做这类球类模型，总觉得就是画个球挖几个坑就行，其实这里面的细节不少：凹坑的排布不能出现六重对称的极点，不然球体飞行时会出现固定的姿态偏移，也就是业内常说的“箭形效应”，我在布点的时候特意把两极位置的凹坑做了错位处理，让整个球面的凹坑分布在任意旋转角度下的迎风面积差控制在0.5%以内，这样不管击球时击中球面哪个位置，飞行轨迹的一致性都能保证。另外凹坑之间的凸脊宽度我控制在0.3毫米，这个宽度既不会让注塑时出现披锋，也能保证球体和球杆面接触时有足够的摩擦力，不会出现打滑影响倒旋的产生——倒旋是高尔夫球落地后停球的核心参数，要是凸脊太窄，接触摩擦力不够，打出去的球倒旋不足，落地后会滚出很远，根本达不到职业用球的使用要求。

　　做结构验证的时候，我把模型导进流体仿真软件里做了200km/h风速下的升阻比测试，结果和真实赛事用球的测试数据偏差不到2%，完全满足测试标定的要求。另外这个模型的曲面是完全封闭的实体，没有破面、重叠面这类问题，不管是做3D打印样件，还是做注塑模具的型腔加工，都不用额外修补几何，导进CAM软件里就能直接生成刀路，之前给模具厂供数的时候，对方工程师说这个模型是他们当月收到的最干净的数模，修模时间省了快一天。
