汽车发动机配套管状连接构件结构设计

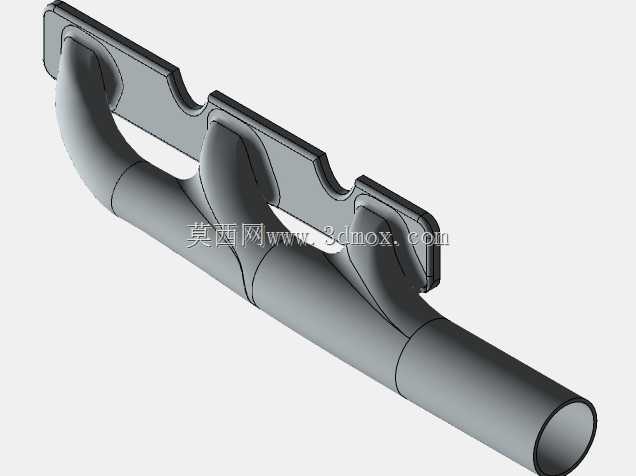

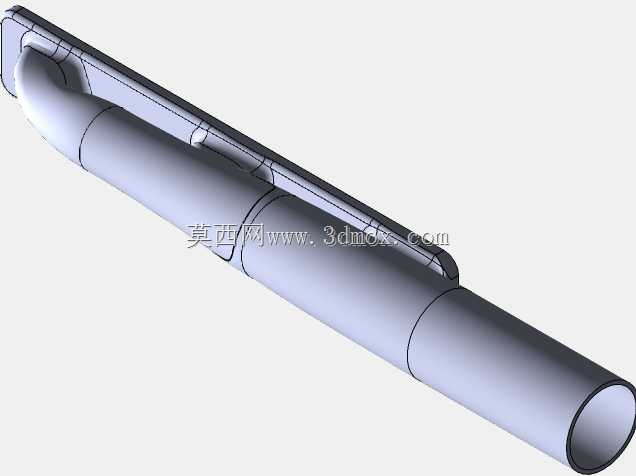

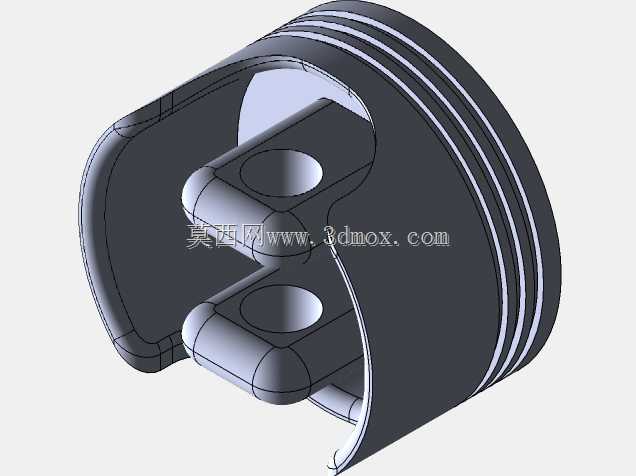

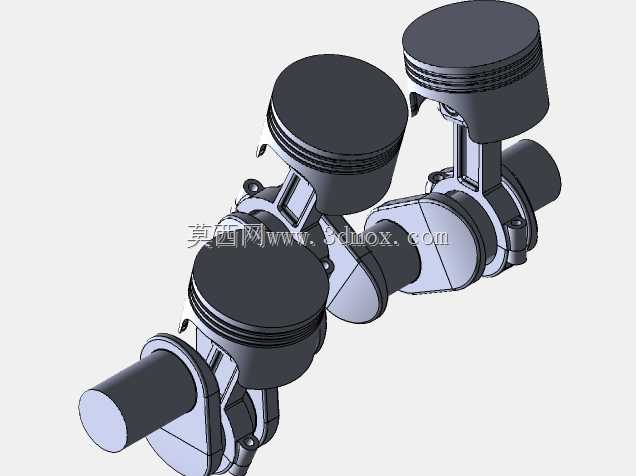

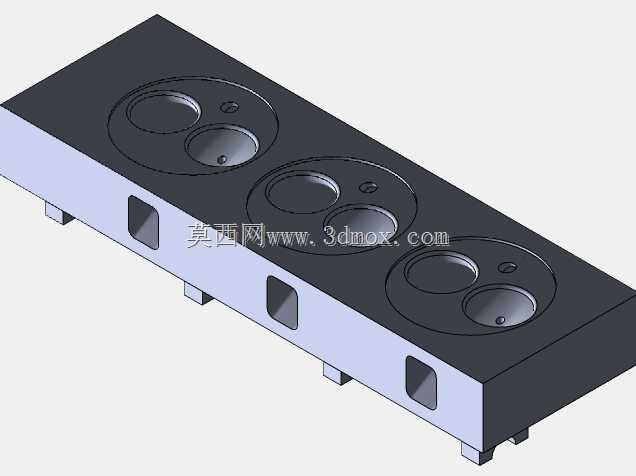

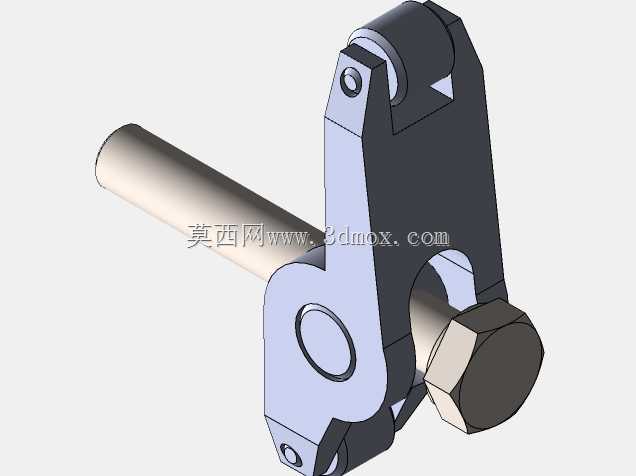

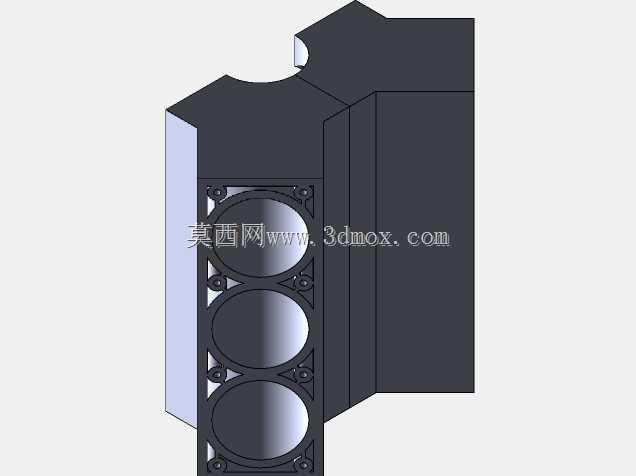

　　在车用动力系统的管路布局设计中，这类带侧置安装耳的管状构件是流体通路里的常见组成部分，多数承担机油输送、曲轴箱通风或者真空回路导通的功能，直接影响发动机各润滑、辅助系统的通路密封性与运行稳定性。从实际装车场景来看，这类构件通常布置在发动机缸体侧方的狭窄空间内，周边会毗邻气门室罩盖、进气歧管以及线束固定支架，设计阶段首先要规避的就是与周边运动部件、高温部件的干涉问题，尤其是发动机运行过程中自身产生的振动位移，以及热胀冷缩带来的尺寸偏移，都需要在建模阶段提前预留足够的安全间隙。

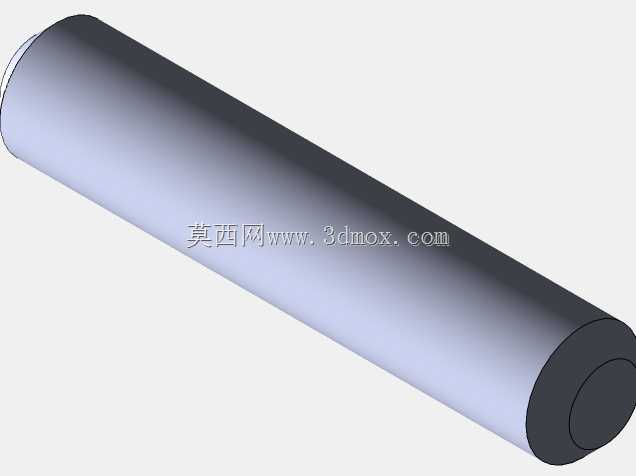

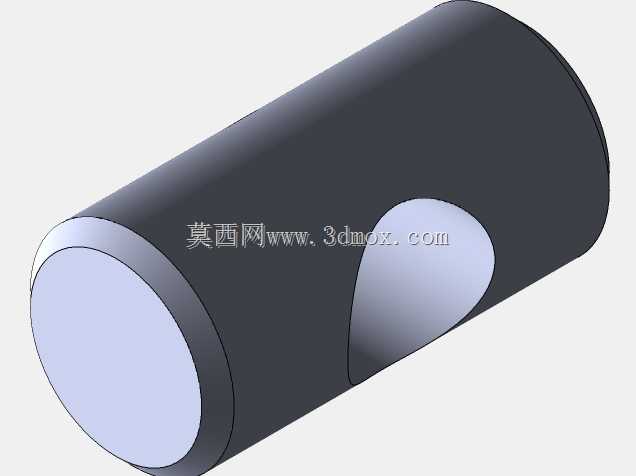

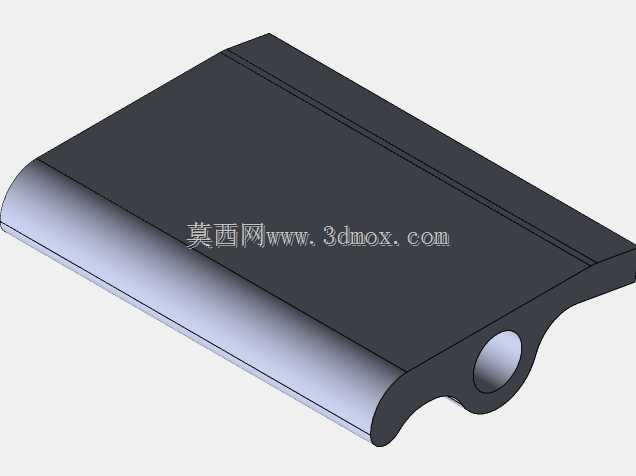

　　从结构本身来看，主体采用等径通腔设计，内壁粗糙度要求控制在Ra1.6以内，减少流体输送过程中的沿程阻力，避免机油在管路内滞留形成积碳堵塞通路；管身外侧的环形凸筋并非装饰结构，一方面是用来适配橡胶密封卡箍的安装定位，确保管路对接后卡箍不会在车辆振动过程中出现滑移脱落，另一方面也能提升管身的径向结构强度，避免在安装紧固过程中出现管体变形导致通径缩小的问题。侧置的片状安装耳是整个构件的安装定位核心，耳片上的安装孔位需要与缸体上的预置螺柱精准匹配，孔位的位置度公差通常控制在0.2mm以内，否则安装时会出现强制装配产生的内应力，长期运行后容易在耳片与管身的焊接结合处出现疲劳裂纹。

　　建模过程中，首先要确定管身的中心轴线走向，需要结合发动机舱的整体布局反复调整弯折角度，既要保证管路的流体走向平顺，减少急弯带来的流体冲击，也要避开周边的高温排气侧部件，避免橡胶连接段长期受高温烘烤出现老化失效。管身与安装耳的结合处采用圆弧过渡设计，过渡圆角半径不小于3mm，分散应力集中点，毕竟车辆运行过程中发动机的振动会持续传递到这个安装位置，直角结合的结构很容易在交变载荷下出现断裂。另外管体两端的对接段尺寸需要与配套的橡胶软管内径做匹配设计，过盈量控制在0.8-1.2mm之间，过大会导致装配难度提升，甚至在装配时撑裂橡胶管端，过小则会出现密封不严的渗漏问题。

　　从安装边界来看，这类构件的安装操作空间通常比较局促，设计时需要考虑装配工具的操作空间，安装耳的位置不能被周边其他部件遮挡，确保普通套筒工具能够顺利完成螺栓紧固操作；同时管身的整体长度要控制在合理范围，过长会导致管路自身固有频率降低，容易在发动机常用转速区间产生共振，引发管路磨损甚至断裂，过短则会增加对接难度，无法抵消发动机运行过程中的相对位移。另外在细节处理上，管体的所有边缘都做了倒钝处理，没有尖锐毛刺，避免装配过程中割伤配套的橡胶密封件，也防止维修操作时划伤操作人员。这类构件虽然结构看起来不复杂，但作为发动机流体系统的组成部分，每一处尺寸细节都直接关联到整机的运行可靠性，建模阶段需要结合实际装车的工况反复校核尺寸公差与安装间隙，才能保证后续量产装车后的长期稳定运行。
