带安装基座的小型直流驱动电机结构

　　在小型自动化输送线、桌面级实验设备、智能小车传动模组这类对安装空间有严格限制的场景里，这类带一体式安装基座的直流驱动结构是很常见的动力选型。不同于裸电机需要额外设计固定支架的方案，这套结构直接把电机固定支架、输出端连接位、上层安装平台做了集成化设计，能直接对接上层负载板，省去了单独加工转接件的工序，在小批量设备试制阶段能大幅缩短装配周期。

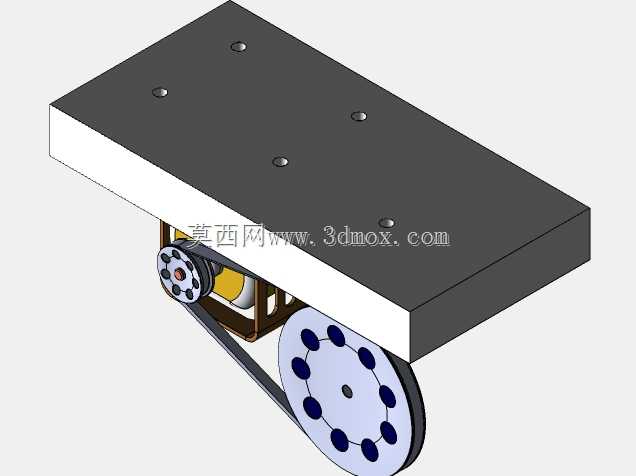

　　从实际使用场景来看，这类小功率直流驱动单元常被用在负载不超过5kg的低速传动场景，比如小型皮带线的主动辊驱动、桌面分拣机构的滑台动力、教学实验平台的动力输出端，它的输出端带连接法兰盘，盘上预留了多个周向均布的安装孔，可以直接同步带轮、小型联轴器或者偏心轮，不需要额外做轴端的二次加工，适配性很强。电机本体被包裹在折弯成型的金属支架内，支架两侧做了翻边加强，既可以避免电机外壳在装配过程中被磕碰，也能在电机运行时减少壳体的振动传导，降低整体运行的噪音。

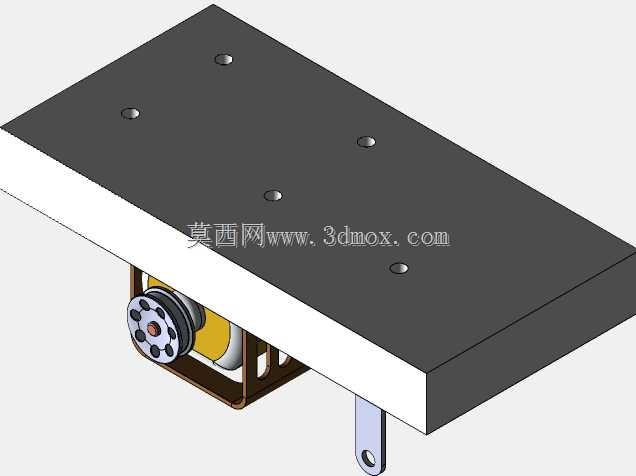

　　设计层面上，这套结构的上层安装板做了沉头孔设计，六个安装孔位按照对称布局排布，孔位深度刚好匹配常用的内六角圆柱头螺钉的头部高度，安装后螺钉头不会突出安装板表面，保证上层负载的安装平面度。安装板和下方的电机支架之间通过定位止口配合，装配时不需要反复调整同轴度，只要对准止口拧紧紧固件就能保证电机输出轴和上层负载的安装基准垂直，避免因为安装偏斜导致的输出轴径向受力过大，延长电机轴承的使用寿命。

　　从安装边界来看，上层安装板的长宽尺寸适配常规的200mm级别的小型设备台面，板厚预留了足够的刚性余量，即使在单侧负载的情况下也不会出现明显的形变。电机的输出轴中心到安装板底面的高度做了统一的尺寸标定，和市面上常用的20mm、30mm规格的铝型材安装基准匹配，在做整机组装时可以直接和型材框架连接，不需要额外调整高度差。电机尾部预留了接线的避让空间，支架下方的开槽刚好可以让电机的电源线从侧面引出，不会和下方的安装结构产生干涉，布线时可以顺着支架的侧边走线，用扎带固定在支架预留的扎带孔位上，走线整齐不会被运动部件剐蹭。

　　实际选型时，这类集成式的电机结构不需要工程师再单独绘制电机固定支架的加工图，也不需要反复校核支架和电机的配合公差，所有的安装尺寸都做了标准化处理，只要确认输出扭矩、转速参数符合负载要求，就可以直接装入设备使用。它的支架采用钣金折弯工艺制作，折弯角度做了公差控制，保证安装板的平面度在0.1mm以内，电机和支架的连接采用电机前端盖的止口定位，径向跳动量控制在很小的范围内，搭配输出端的法兰盘，在带动同步带传动时不会出现带轮偏摆导致的皮带跑偏问题。另外，结构上在电机和安装板之间预留了一定的隔热间隙，电机长时间运行产生的热量不会直接传导到上层的安装板上，避免上层对温度敏感的负载受到影响。在做维护时，只需要拆下支架侧面的紧固螺钉就可以把电机从支架中取出，不需要拆解整个上层安装平台，日常更换碳刷或者检修电机的时候操作空间充足，不会被周边的结构件挡住操作位置。
