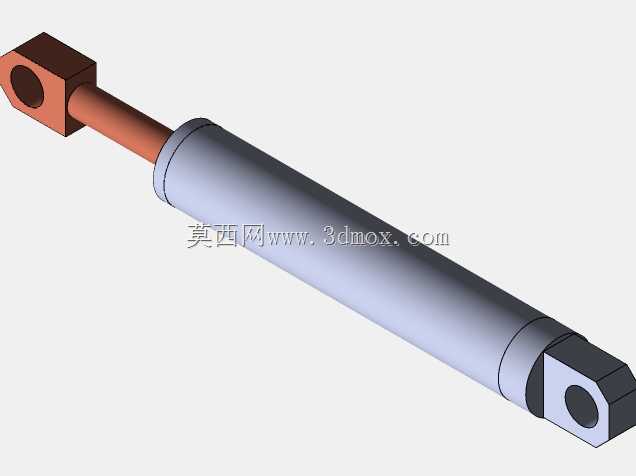

双耳环铰接式液压油缸结构设计

　　在各类液压传动系统中，这类双耳环铰接式油缸是应用极广的直线执行部件，从工程机械的工作装置动作控制，到工业设备的工装夹紧、工位举升、负载推拉，再到专用车辆的辅助机构驱动，都能见到这类结构的身影。不同于法兰安装、脚座安装的刚性固定油缸，两端铰接的结构可以补偿安装面的角度偏差，在设备运行过程中随被驱动部件的摆动自适应调整角度，避免活塞杆承受额外的径向弯矩，从根源上降低杆体弯曲、密封件偏磨的失效概率。

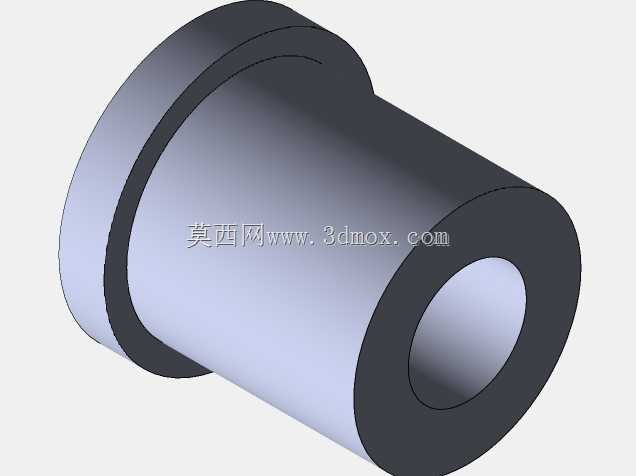

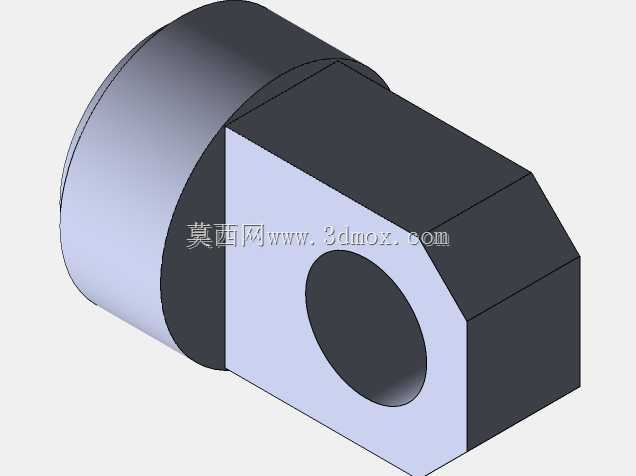

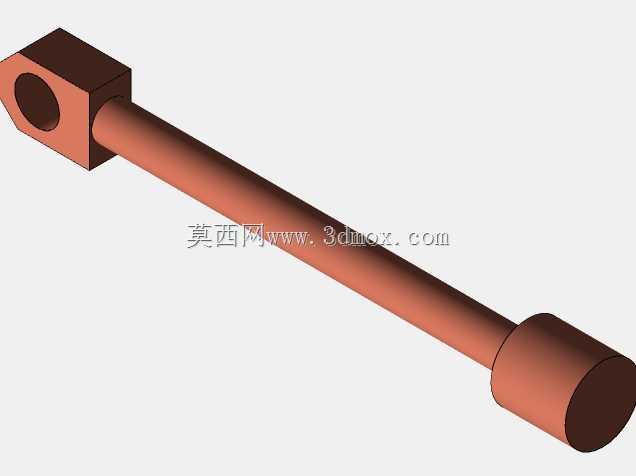

　　从结构设计逻辑来看，这款油缸采用单杆活塞式的经典布局，缸筒部分选用无缝钢管加工内孔，内壁做珩磨处理保证表面粗糙度与圆柱度，给活塞密封提供稳定的配合面，减少内泄提升容积效率。活塞与活塞杆的连接采用锁紧螺母加止动垫圈的防松结构，避免反复换向冲击下连接松动；活塞杆表面做淬火后镀硬铬处理，硬度足够抵御日常作业中的磕碰划伤，镀铬层的低粗糙度也能降低杆密封的磨损速率，延长密封件更换周期。两端的耳环安装孔内预设了轴承安装位，实际装配时可根据负载工况选用自润滑铜套或者关节轴承，低速重载工况下配铜套承载能力更强，需要大角度摆动的工况下换装关节轴承可以获得更大的铰接补偿角度。

　　设计过程中首先要明确的是安装距边界，也就是油缸完全缩回时两个耳环孔中心的距离，这个尺寸直接决定了设备上安装支座的定位尺寸，一旦偏差过大就会出现油缸装不上或者行程到位时机构干涉的问题。行程参数需要匹配被驱动部件的运动范围，设计时要预留足够的余量，避免活塞运行到行程端点时刚性撞击缸盖，通常会在缸盖和活塞端设置缓冲结构，当活塞临近行程终点时，封闭在油腔端部的油液通过节流缝隙缓慢排出，降低末端冲击速度，减少结构件的冲击载荷。

　　油口的位置设置在缸筒两端靠近缸盖的位置，采用标准管螺纹连接，方便现场布设液压管路，设计时要注意油口的朝向，避免油缸摆动过程中管路与周边结构发生剐蹭。密封系统的配置兼顾了耐压与防污需求，活塞上采用格莱圈加导向环的组合，既保证活塞与缸筒之间的密封，又能给活塞提供径向支撑，避免活塞偏磨；杆端密封采用防尘圈加斯特封加O型圈的组合，最外侧的防尘圈可以刮除活塞杆表面粘附的灰尘、铁屑等杂质，避免杂质进入油缸内部划伤密封面和缸筒内壁，中间的主密封承担系统压力的密封作用，内侧的缓冲密封可以缓解系统压力波动对主密封的冲击。

　　在实际选型应用中，这类铰接油缸的缸径选择要匹配系统工作压力与所需推拉力，杆径则需要根据负载的受力状态确定，承受推力负载为主的工况杆径可适当选小，存在拉力负载或者活塞杆需要承受一定侧向力的工况要加大杆径提升刚性。安装支座的设计要保证足够的结构强度，耳环销轴的剪切强度、支座焊缝的承载能力都要和油缸的最大输出力匹配，避免油缸出力时支座变形或者销轴断裂。日常维护中只需要定期检查杆面是否有划伤、铰接点润滑是否充足、管路连接处是否有渗漏，就能保证油缸长期稳定运行，这类结构的油缸因为安装适应性强、维护简单，在中小负载的液压驱动场景中一直是首选的执行元件方案。
