有刷直流电机电枢转子结构设计

项目分类:电机 发布时间:2022-02-05 ID:545396
  • 有刷直流电机电枢转子结构设计

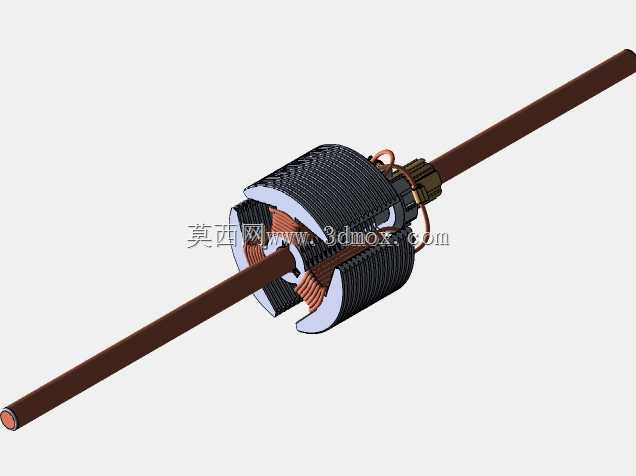

  在中小型有刷直流电机、串励交流电机的整机结构中,电枢转子是直接参与机电能量转换的核心旋转部件,其结构设计合理性直接决定电机的转矩输出特性、运行温升、动平衡精度与整机使用寿命,广泛应用于手持电动工具、小型家电驱动、工业传动执行机构、低压伺服驱动等场景中。这款转子的整体结构沿轴向对称布置,核心由转轴、铁芯冲片叠压组、电枢绕组、换向器组件四个部分构成,所有部件的同轴度公差需控制在0.02mm以内,避免高速旋转时产生过大的径向跳动,引发轴承异常磨损、运行噪音超标等问题。转轴作为整个转子的承载基体,采用调质处理的45号钢加工而成,两端预留轴承安装位,轴伸端根据配套设备的连接需求可加工键槽、扁位或滚花纹理,保障扭矩传递过程中无打滑松脱风险,

  转轴的直径与长度需匹配对应电机的端盖轴承位尺寸、定子铁芯轴向长度,安装时需保证转子铁芯与定子铁芯的轴向对齐度偏差不超过1mm,否则会导致磁路不对称,引发电机空载电流增大、输出转矩不足的问题。铁芯部分采用0.5mm厚的冷轧硅钢片叠压而成,冲片表面做绝缘氧化层处理,降低转子旋转时的涡流损耗,叠压后的铁芯外圆均匀分布转子槽,槽型根据绕组线径、匝数设计为半闭口梨形槽,既可以方便漆包线的嵌线作业,又能减少气隙磁阻的波动,降低齿槽转矩带来的运行振动。电枢绕组采用高强度聚酯漆包圆铜线绕制,嵌入铁芯槽后槽口打入绝缘槽楔固定,绕组端部按照换向器的接线片位置做规整绑扎,避免高速旋转时绕组受离心力甩出,绕组与铁芯之间衬垫复合绝缘纸,

  满足对应电压等级的绝缘耐压要求,绕组的匝数、线径参数直接匹配电机的额定电压、额定转速与输出转矩需求,设计时需核算槽满率控制在75%-80%区间,既保障槽内空间利用率,又避免嵌线时损伤漆包线绝缘层。换向器压装在转轴的非轴伸端,与绕组端部的接线头做可靠焊接,换向器片间的云母片做下刻处理,避免碳刷磨损后碳粉堆积引发片间短路,换向器的外圆粗糙度需达到Ra0.8以上,保障与碳刷接触时的滑动接触稳定性,减少换向火花的产生。设计过程中需完成转子的动平衡校核,在铁芯两端的平衡柱位置根据动平衡测试结果添加平衡泥或铣削去重,将转子的动平衡精度等级控制在G2.5级以上,适配电机最高15000rpm的运行转速需求,避免高速运行时的振动传导至电机整机。

  实际选型替换时,需核对转子的铁芯外径、铁芯长度、转轴直径、轴伸长度、换向器外径这几个核心安装边界尺寸,确保转子装入定子内腔后,气隙值保持在0.25-0.5mm的设计区间,气隙过大会导致励磁电流增大、电机功率因数降低,气隙过小则容易出现定转子扫膛的故障。在日常运维场景中,这类转子的常见故障点包括绕组绝缘老化击穿、换向器表面烧蚀、转轴轴承位磨损,对应的三维建模过程中,需对各个配合面的公差、绕组的端部避让空间、换向器的压装定位台阶做精确还原,方便后续做装配干涉检查、动平衡仿真分析以及维修替换时的尺寸核对。
