双方法兰连接弯角通气连接管件

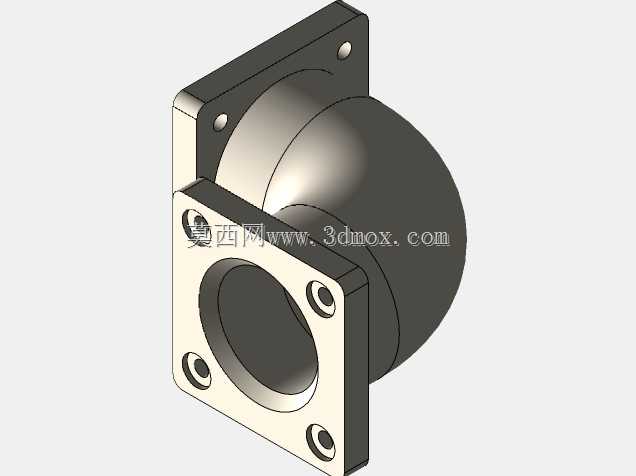

　　在工业流体输送、气动控制回路、设备气路排布场景中，这类带双侧法兰安装位的弯角连接管件是管路转向衔接的核心零件之一，区别于普通螺纹连接的弯头，法兰式连接的结构能在中低压工况下提供更可靠的密封性能与连接强度，避免设备运行过程中管路振动带来的接头松脱、密封失效问题。从结构设计逻辑来看，该管件采用90度弯角流道设计，两端的方形法兰安装面分别朝向两个垂直方向，每个法兰面预留四个螺栓过孔，孔位采用对称排布设计，安装时无需刻意调整周向角度即可对位锁紧，能大幅降低现场装配的对位难度，适配设备内部狭窄空间内的管路转向需求，避免管路过度弯折带来的流阻激增问题。流道部分采用圆弧过渡的弯腔结构，而非直角折角设计，

　　这种设计能有效降低流体经过转向位置时的局部阻力，减少气流或液流经过时的压力损失，同时避免直角位置长期受介质冲刷出现的磨损、积留杂质问题，延长管件的实际使用寿命。安装边界方面，两端法兰的安装面均设计有凸台定位止口，装配时止口可直接嵌入对接部件的定位槽内，既能保证流道的同轴度，避免对接错位带来的流道截面变化，也能分担螺栓承受的径向剪切力，让连接结构的受力更均匀。管件主体的壁厚采用渐变设计，法兰连接位置壁厚更大，承受螺栓锁紧力时不会出现应力开裂，弯腔主体位置在保证承压强度的前提下适当控制壁厚，既可以降低零件整体重量，也能减少原材料的消耗，适配批量加工的工艺要求。在实际设备应用中，这类管件常被用在空压机站的管路排布、

　　自动化生产线的气动回路转向、小型内燃机的进气道连接、环保设备的通风管路衔接场景，相比焊接式弯头，法兰连接的结构可实现快速拆装，后期设备维护时无需切割管路即可完成管件更换，大幅降低运维的时间成本。设计过程中需要重点校核弯角位置的应力分布，当管路内部存在压力波动时，弯角位置是应力集中的高发区域，通过圆弧过渡的壁厚渐变设计，可将应力分散到更大的区域，避免长期交变载荷下出现疲劳裂纹。法兰面的密封槽设计适配平垫片密封，无需特殊的密封件即可实现可靠密封，常规丁腈橡胶垫片、石棉垫片均可适配，降低了配件选型的难度。两端法兰的螺栓孔中心距采用通用标准规格，可直接对接同通径的标准法兰部件，无需额外加工过渡转接件，能适配不同厂家的同规格管路配件，

　　具备较好的通用互换性。从加工工艺角度来看，该零件可采用铸造完成主体毛坯，再通过数控加工完成法兰面、止口、螺栓孔的精加工，既能保证各安装面的形位公差要求，也能控制批量生产的加工成本，法兰面的平面度公差控制在合理范围内，可保证锁紧后密封垫片受压均匀，不会出现局部间隙导致的泄漏问题。在气动回路应用中，这类管件的内壁粗糙度要求控制在合理区间，减少气流经过时的紊流产生，降低管路运行过程中的气动噪声，同时避免内壁粗糙位置积留冷凝水、杂质，影响回路内的介质清洁度。对于有防腐要求的应用场景，零件表面可做氧化、喷塑处理，适配潮湿、有弱腐蚀介质的工作环境，拓展零件的适用场景范围。
