铣床圆形带T型槽工装工作台结构

　　这款圆形工作台是铣床配套的核心装夹承载部件，主要适配立式铣床、龙门铣床等设备的大规格回转类、盘类工件加工场景，在重型机械零件加工、模具型腔加工、大型法兰盘铣削工序中应用广泛。区别于常规矩形工作台，圆形结构的设计初衷是适配回转分度加工需求，当工件需要完成周向均布的槽、孔、平面加工时，可配合机床回转驱动机构完成整周进给，无需多次拆装重新找正工件，能大幅减少多工序加工的装夹辅助时间。

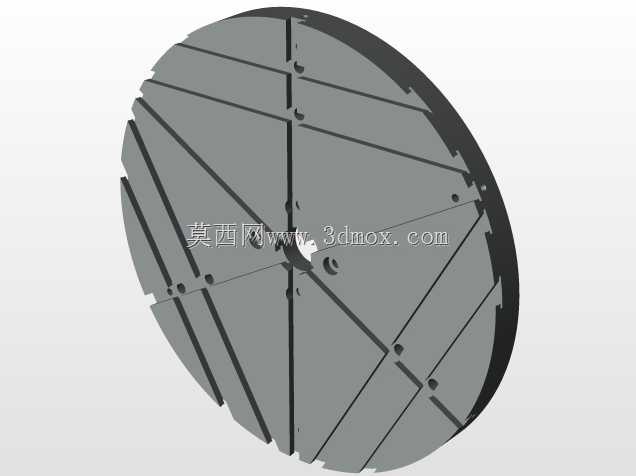

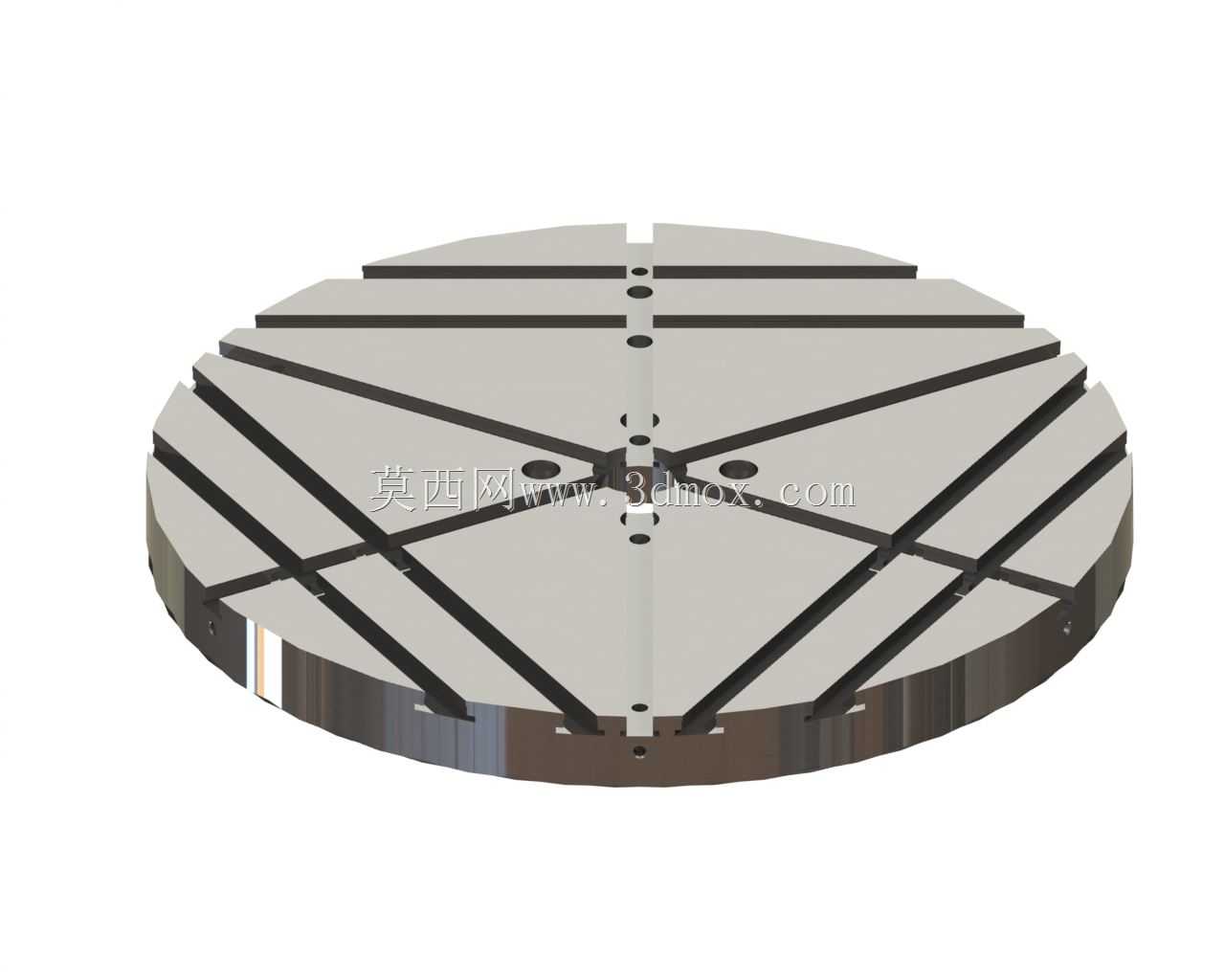

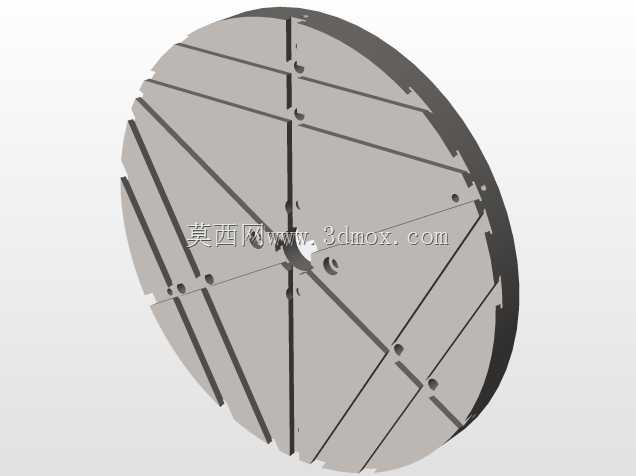

　　从结构设计来看，工作台盘面采用放射状加环形交叉的T型槽布局，这种槽路排布经过实际加工验证，既可以满足不同直径规格工件的装夹压紧需求，T型螺栓可沿槽路滑动调整位置，适配从中心小尺寸零件到接近盘面最大直径的大型盘类零件的装夹，交叉的槽路也能避免单一方向槽路装夹时工件受力不均的问题，在重切削工况下能提供更稳定的压紧力，防止工件在铣削力冲击下发生位移。盘面中心设置有定位基准孔，安装时可与机床工作台的中心定位轴配合，保证工作台回转时的同轴度，减少盘面跳动对加工精度的影响；盘面边缘均匀分布的吊装孔与连接孔，既方便工作台本身的吊装转运，也可用于安装辅助挡块、定位靠山等工装附件，拓展装夹适配范围。

　　设计过程中重点考虑了安装边界与刚性匹配，工作台的厚度经过切削受力仿真校核，在承受大进给端铣的轴向切削力、周向铣削扭矩时，盘面变形量控制在微米级，满足精加工的平面度要求；底部的连接止口尺寸与对应型号铣床的工作台安装接口完全匹配，安装时无需额外制作过渡转接板，直接通过螺栓锁紧即可完成装配，安装后盘面与机床主轴的垂直度可通过周边的调整螺钉进行微调，保证初始安装精度。T型槽的截面尺寸采用通用机床附件标准规格，可适配市面上绝大多数标准T型螺栓、压板、组合夹具元件，工厂无需单独定制特殊规格的装夹配件，降低工装配套成本。

　　在实际使用场景中，这款工作台既可以作为固定装夹平台使用，完成大型盘类零件的平面铣削、钻孔、镗孔工序，也可以配合机床的第四轴回转功能，完成汽轮机叶片轮盘、大型齿轮坯、制动盘等零件的周向特征加工；对于异形结构件，也可通过组合压板配合槽路多点位固定，实现稳定装夹。盘面的材质采用高强度合金铸铁，经过时效处理消除内应力，长期使用不会发生应力变形，表面经过淬火处理提升耐磨性，T型槽的槽口边缘做了倒角处理，避免T型螺栓装入时刮伤槽壁，也能减少装夹过程中磕碰导致的槽口变形。工作台侧面的圆周方向刻有角度标尺，手动回转操作时可直接读取回转角度，在没有数控回转驱动的普通铣床上也能完成精度要求不高的分度加工，拓展了普通设备的加工能力。
