多通路反冲洗控制阀门树DN50结构设计

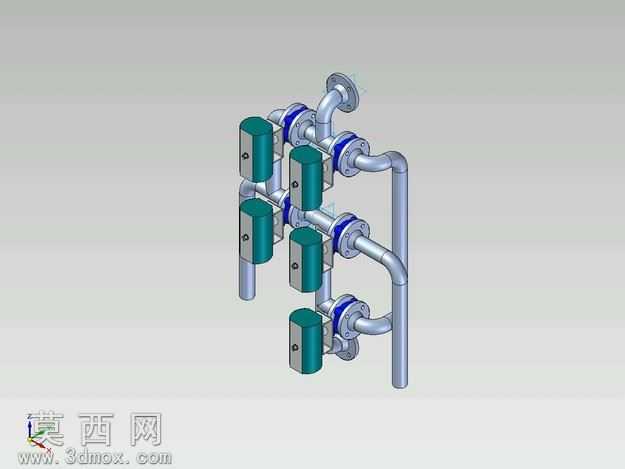

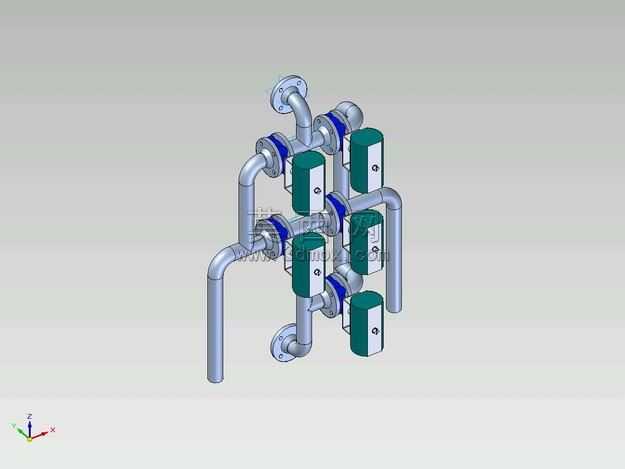

本模型为DN50规格阀门树，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循管路流体控制设备的设计规范，对每一处管路接口、阀件安装位、执行机构装配位都做了精准的尺寸约束，确保整体装配无干涉、各部件配合公差符合工业管路安装要求。渲染阶段采用金属材质与工业漆面材质分层赋色方案，金属管路部分赋予哑光不锈钢材质，还原工业金属管路的磨砂质感与轻微反光特性，执行器外壳赋予深绿色工业烤漆材质，搭配金属铭牌细节与固定螺丝的金属高光效果，法兰密封件赋予深蓝色橡胶材质，通过不同材质的质感区分，清晰呈现各部件的功能分区与装配关系。结构设计上采用分层排布的多通路集成布局，共设置六组独立控制的阀单元，通过弯管与直管段将各阀单元的进出口汇集成统一的进出管路，整体呈树状分支结构，既节省管路安装空间，又能实现多通路的独立控制功能，可适配自动反冲洗过滤器的多工况运行需求。设计思路围绕反冲洗过滤器的四种核心运行模式展开，分别对应过滤、反冲洗、降压、充填四个工作状态的通路切换需求，每一组阀单元的通径、安装角度都经过流体流向模拟优化，减少管路转角处的流体阻力，避免介质在管路内形成紊流与沉积。建模过程中对法兰连接结构做了细节还原，包含法兰盘的螺栓孔位、密封垫圈的安装槽、执行器与阀体的连接支架等细节，管路的弯折半径严格遵循DN50管径的管路施工规范，避免弯折半径过小导致的流体阻力激增问题，同时在每处管路接口处预留了标准安装余量，可直接对接同规格的工业管路。整体模型结构完整，各部件可独立拆解查看内部装配关系，能够直观呈现阀门树的工作原理与装配逻辑，可用于流体控制设备的方案展示、管路布局设计参考以及相关阀组产品的结构优化参考。
