拉力机用带定位孔异形张力抓取构件

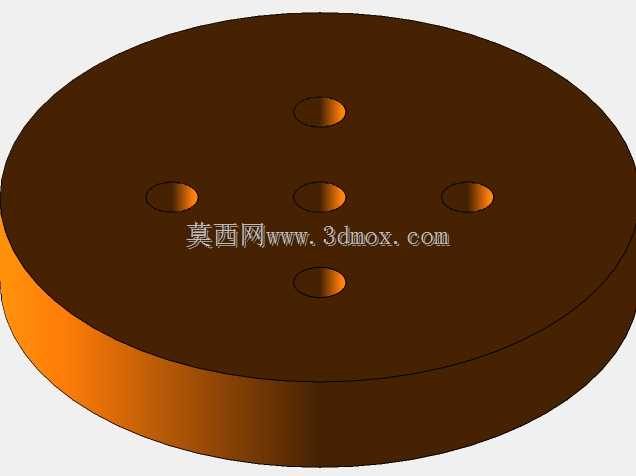

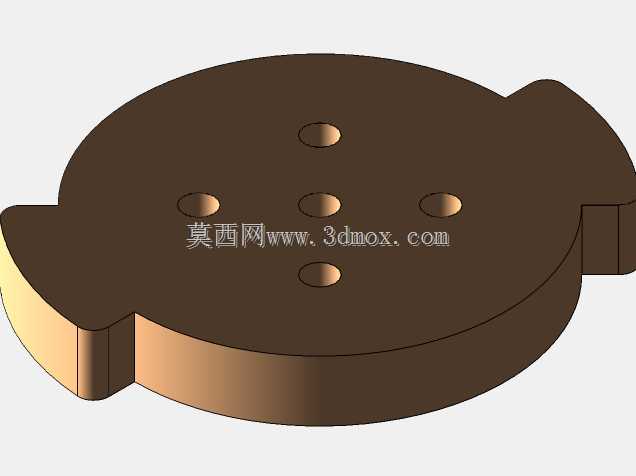

　　在材料力学性能检测的拉力试验场景中，这类张力抓取构件是拉力机夹持端的核心配套接触部件，主要承担试验过程中试样端部的张力传递与定位夹持作用，区别于常规平口钳式夹头，该构件针对特定薄型、带定位孔的试样做了适配设计，避免试样在拉伸过程中出现滑移、偏载导致的试验数据偏差。从结构设计逻辑来看，构件主体采用扁圆盘式基体，两侧对称伸出的凸耳结构并非冗余设计，而是作为夹头安装时的周向防转定位边，安装时凸耳卡入夹头座的对应卡槽内，可完全杜绝拉伸加载过程中构件随试样扭转的问题，保证张力始终沿试样轴向传递。基体上分布的五个沉孔并非随意排布，中心孔作为主定位基准，与拉力机夹头输出轴的定位销采用H7/h6间隙配合，保证构件安装后的同轴度，

　　其余四个孔沿圆周方向均布，对应不同规格试样的安装定位需求，沉孔设计可让固定螺栓头部完全埋入构件平面以下，避免螺栓突出刮擦试样或者干涉拉伸行程，同时沉孔的倒角深度经过核算，能保证螺栓压紧时的接触面压应力均匀分布，不会出现长期使用后孔口压溃变形的问题。构件的厚度尺寸根据常规拉力机的夹头开档尺寸设计，安装后构件工作面与夹头基准面的平行度公差控制在0.02mm以内，避免安装倾斜导致的附加弯矩影响试验精度，外圆轮廓做了小圆角过渡处理，没有尖锐棱角，一方面是避免试验人员安装时被划伤，另一方面也减少应力集中，在长期承受交变张力载荷的工况下，不会从棱角位置萌生疲劳裂纹。从实际使用场景出发，这类抓取构件多用于纺织物、薄金属片、

　　复合膜材等需要多点定位夹持的拉伸试验，相比普通夹头的面接触夹持，通过定位孔固定试样端部的方式，能让试样的受力边界更清晰，试验获得的伸长率、抗拉强度数据离散度更小，尤其适合对试验重复性要求较高的质检环节。设计过程中优先考虑了构件的刚度需求，基体厚度经过有限元校核，在满量程载荷下的最大变形量不超过0.01mm，不会因为构件自身变形导致试样夹持端出现位移，影响试验位移数据的准确性，两侧凸耳的宽度与卡槽的配合间隙控制在0.1mm以内，既保证安装时的便捷性，又能限制周向转动的自由度，不需要额外增加防转销结构，简化了安装流程。构件的工作面做了平整化处理，表面粗糙度达到Ra1.6，与试样接触时不会因为表面凹凸压伤试样端部，

　　避免试样在夹持位置提前断裂，导致试验无效，外圆的非工作表面做了氧化处理，提升长期使用的防锈能力，适合实验室多工况、不同湿度环境下的使用需求。安装边界方面，该构件的最大外廓尺寸适配10kN量程以内的台式拉力机夹头接口，不需要对原有夹头做任何改造，直接替换原有夹块即可完成安装，定位孔的位置公差控制在±0.01mm，保证不同试样安装时的位置一致性，降低每次试验的装夹定位误差。
