工业涡流制冷管三维结构设计

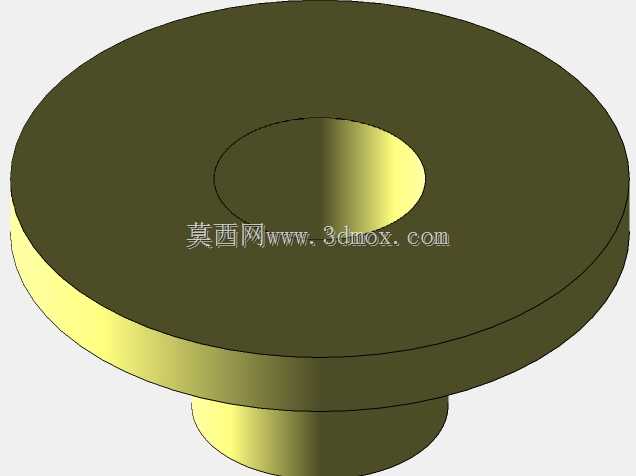

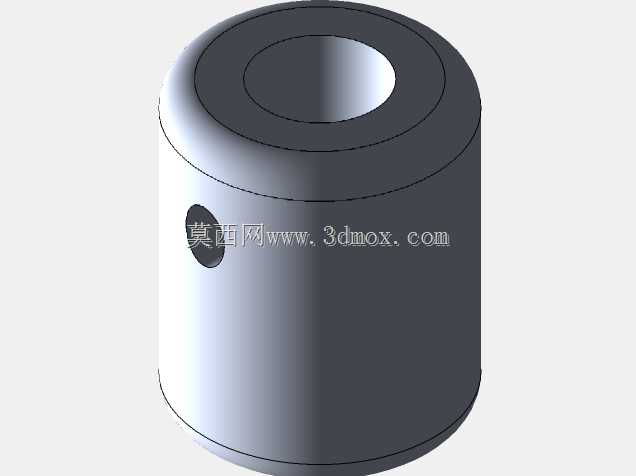

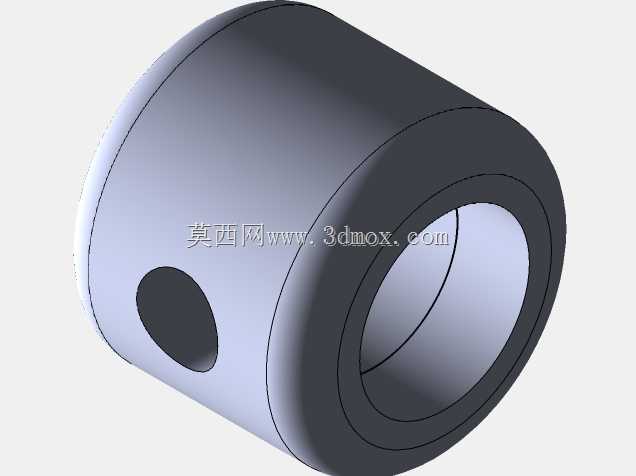

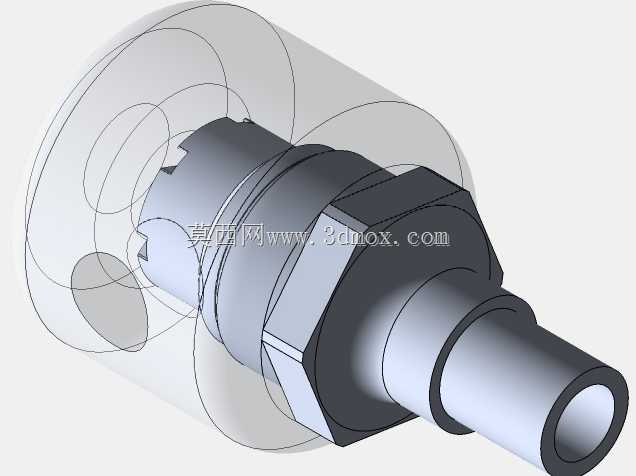

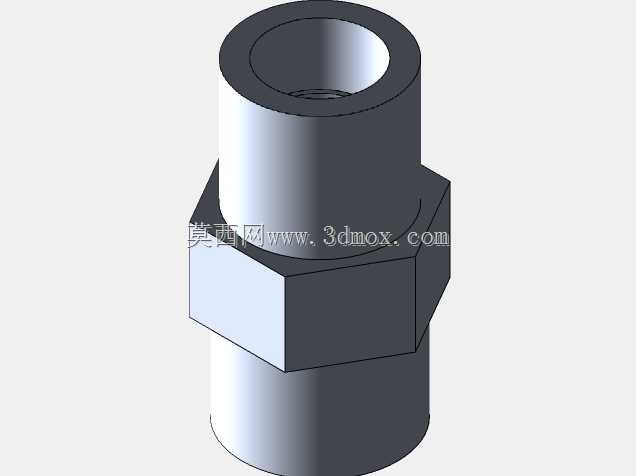

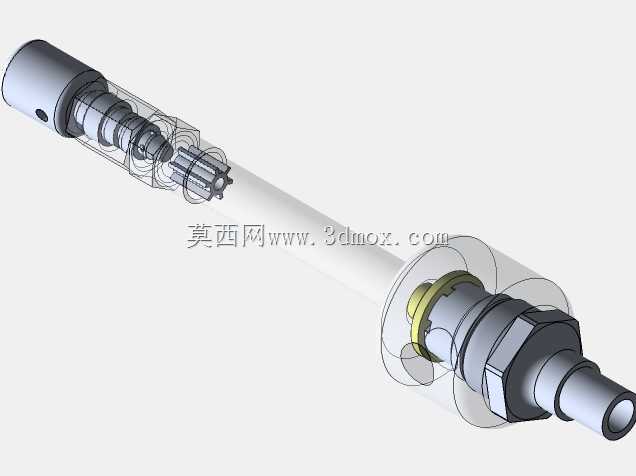

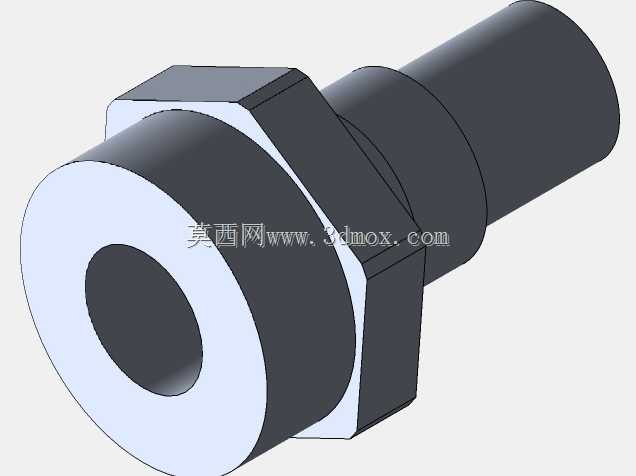

　　在工业现场的局部温控场景里，涡流管是无需额外冷媒、仅靠压缩空气就能实现冷热分流的核心气动元件，这套三维结构完整还原了涡流管从进气端到冷热两端输出的全部内部流道与装配关系，能直接给选型适配、结构改型提供可靠的三维参照。从实际应用场景来看，这类元件常被用在机加工工位的刀具冷却、电子元器件生产环节的局部降温、工业检测设备的探头恒温、焊接作业的焊点快速冷却，甚至是密闭电控柜的局部正压降温场景，因为它没有运动部件、不存在冷媒泄漏风险，在有防爆要求、不便安装传统制冷机组的工位上适配性极强。从结构设计思路来看，这套模型完整还原了涡流管的核心功能段：进气端的快插接口做了标准气动接头的适配尺寸，能直接匹配现场常用的压缩空气管路规格，

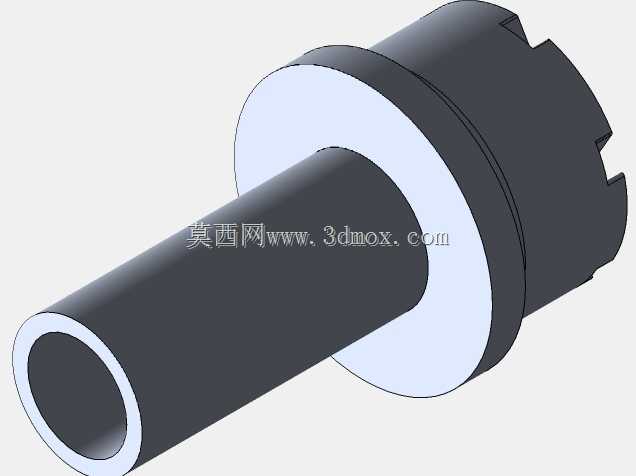

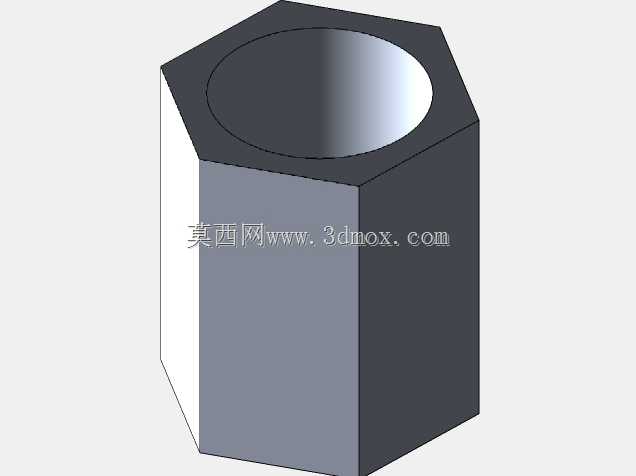

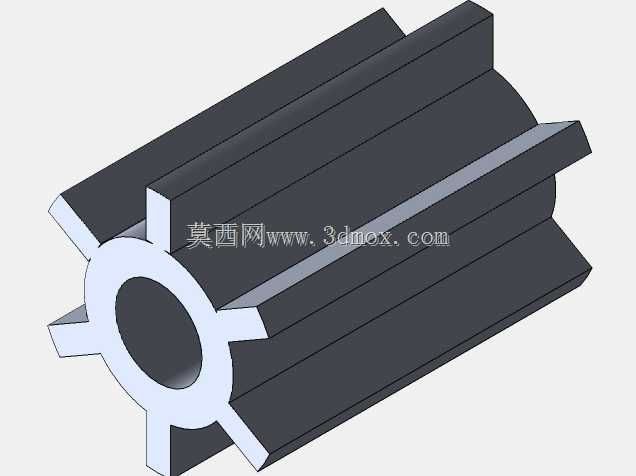

　　内部的涡流发生腔是整个元件的核心，模型里清晰呈现了切向进气的导流槽结构，压缩空气从这里进入后会在腔体内形成高速旋转的涡流，外层气流沿管壁向热端流动，内层芯部的气流则反向从冷端输出，热端的调节阀结构也做了完整还原，通过调整热端的节流开度就能改变冷热流的比例，进而调整冷端出气的温度区间，适配不同工况下的制冷量需求。从外形尺寸与安装边界来看，整个涡流管采用细长圆柱式布局，主体外径控制在常规气动元件的适配尺寸范围内，冷端输出段做了阶梯轴结构，既可以直接接气管输出冷气，也能加装专用的冷风喷嘴对准冷却点位，热端的调节旋钮做了滚花防滑结构，现场调试时无需额外工具就能手动调整冷热比例，管身中段预留了安装锁紧的六角定位面，

　　能通过配套的支架直接固定在设备机架、工装板或者机床的刀架旁，不会和周边的管线、运动部件产生干涉。模型里的内部密封结构也做了完整呈现，各段腔体之间的密封槽、定位止口都按照实际装配公差做了还原，能直观看到压缩空气在内部的流动路径，不会出现流道错位、密封失效的设计问题。对于做设备改造、工装设计的工程师来说，这套三维结构能直接导入装配环境做干涉检查，不用再反复测绘实物尺寸，也能根据实际工位的安装空间调整两端接头的长度、安装固定座的位置，比如在狭小的机床内部安装时，可以缩短热端的伸出长度，或者把进气接口的方向调整为侧向进气，避开周边的刀具、排屑路径。从功能特性的还原度来看，模型区分了不同功能段的零件材质示意，进气接头、

　　热端阀体采用金属材质的结构特征，内部的涡流发生芯、密封件做了对应的结构区分，能清晰看到每个零件的装配关系，拆解后就能直接生成工程图用于零件加工，也能通过流道的截面尺寸推算不同进气压力下的制冷量范围，给现场选型提供参数参照。很多现场应用里，涡流管的冷端温度能在进气压力0.5-0.8MPa的工况下达到零下数十度，热端同时能输出上百度的热风，这套结构里的冷热端隔热段也做了对应的结构设计，避免冷热端的热量传递影响制冷效率，管身的壁厚也按照耐压需求做了合理设置，能承受常规工业压缩空气的压力波动，不会出现管壁爆裂、漏气的问题。在做三维建模的时候，这类细长轴类的气动元件要特别注意内部流道的同轴度，模型里的各段腔体都保持了很高的同轴度，避免涡流在流动过程中因为壁面台阶产生额外的压力损失，影响制冷效率，进气口的切向角度也经过了合理设计，保证压缩空气进入后能形成稳定的高速涡流，不会出现气流紊乱导致制冷效果下降的问题。安装边界上，整个涡流管的最小安装半径只需要比管身外径大出固定支架的安装空间即可，不需要预留太大的操作空间，在紧凑的自动化设备内部也能灵活布置，冷端的输出可以根据需求接不同长度的延长管，把冷风送到需要冷却的精准点位，比如给高速旋转的主轴刀具降温时，可以把冷风口对准刀尖位置，直接带走切削产生的热量，延长刀具的使用寿命，也能避免工件因为局部过热产生变形，提升加工精度。
