机加工Z向对刀用机械式调零定位器具

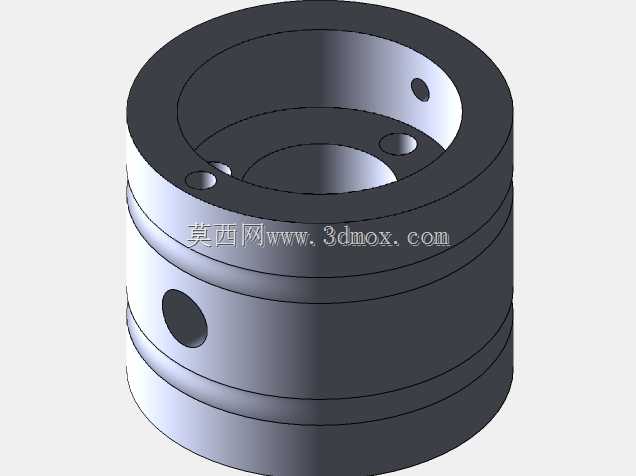

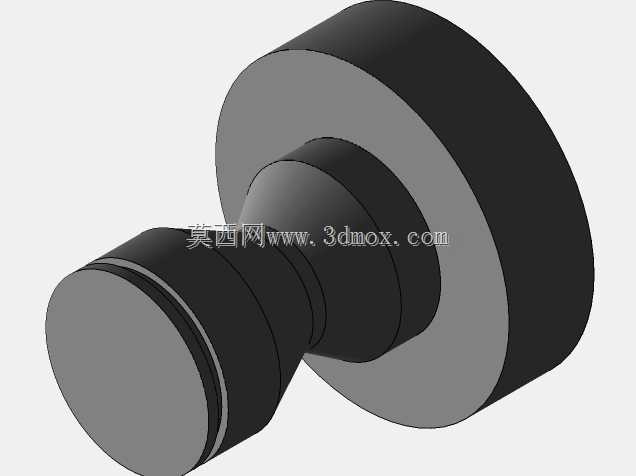

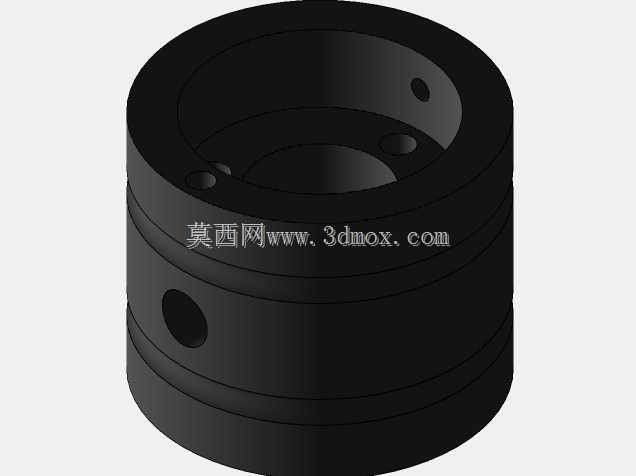

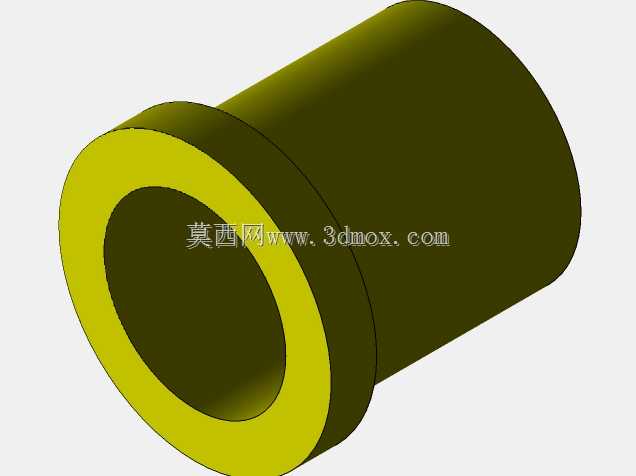

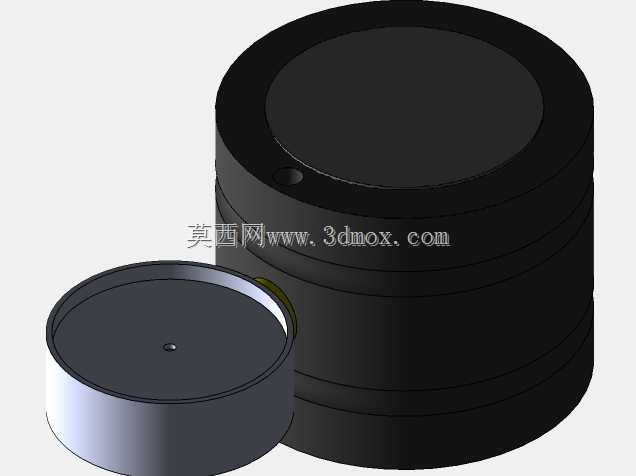

　　在常规铣削、车削加工的工序准备环节，Z轴方向的坐标校准一直是影响首件加工精度的关键步骤，传统靠刀具直接触碰工件表面的对刀方式，很容易因进给控制不当划伤工件已加工面，或是因刀具刀尖磨损、手动进给的手感差异造成坐标偏差，这类机械式调零器正是为解决这一现场痛点设计的机加工辅具。从结构设计来看，整套器具分为上下两个同轴圆柱组件，下部为带内置弹簧缓冲结构的基座主体，上部为可拆卸的接触端盖，整体采用同轴度极高的圆柱外形设计，没有多余的外凸结构，日常存放时可以直接叠放收纳，不会和工位上的其他刀具、量具发生磕碰干涉。基座的外圆柱面做了多道环形凹槽设计，一方面是减少精加工外圆的加工面积，降低圆柱面的加工成本，另一方面凹槽可以在手持取放时增加摩擦力，

　　避免手上沾有切削液时打滑掉落；上部接触端盖的顶面做了高精度的平面研磨处理，平面度控制在微米级，保证和刀具端面接触时不会出现点接触或偏斜，确保百分表的读数准确。内置的弹簧机构预留了0.5mm的安全压缩行程，这一设计是经过大量现场加工验证的：当主轴带动刀具向下移动接触到端盖顶面时，操作人员可以持续微调Z轴进给，直到配套的百分表指针指向零位，此时弹簧刚好处于预设的压缩状态，既不会因为弹簧刚度过大造成对刀时的冲击力损坏刀尖，也不会因为刚度过小出现接触端倾斜，保证Z向坐标的一致性。这套调零器的基准参考高度设定为50mm，这个尺寸是结合多数数控铣床、普通车床的主轴行程和工作台装夹高度设计的，不管是工件直接装夹在工作台台面上，还是通过平口钳、

　　简易夹具垫高装夹，50mm的基准高度都能让刀具在安全高度范围内完成对刀操作，不需要额外计算垫块的高度差，减少对刀时的计算失误。在实际使用场景中，操作人员不需要额外制作专用的对刀块，只需要将调零器平稳放置在工件已加工的基准平面上，确保基座底面和工件表面完全贴合，没有切屑或杂物垫在下方，之后移动主轴让刀具端面缓慢靠近上部端盖的顶面，待百分表的测头接触到基座的基准面后，持续微调Z轴进给，直到百分表显示零位，此时记录下的Z轴坐标减去50mm的基准高度，就是工件表面的Z向原点坐标，整个过程不需要反复抬刀试切，单次对刀时间可以控制在1分钟以内，对刀精度可以稳定控制在0.01mm范围内，完全满足普通铣削、车削工序的精度要求。

　　设计时特意没有采用带磁座的结构，一方面是避免磁吸结构吸附工件表面的铁屑，造成底面贴合不平整影响对刀精度，另一方面对于非导磁材料的工件，比如铝合金、铜件、工程塑料工件，无磁结构的适用性更广，不会出现磁座无法吸附滑落的问题；上下组件的配合间隙控制在0.005mm以内，既保证接触端可以灵活上下移动触发弹簧缓冲，也不会因为间隙过大出现径向偏摆，保证接触顶面始终和基座底面保持平行，避免因端面倾斜造成的对刀误差。日常维护时只需要定期拆开上下组件，清理掉缝隙里渗入的切削液和铁屑，在弹簧和配合面涂抹少量轻质润滑油即可，不需要复杂的校准流程，只要上部接触端的顶面没有出现磕碰凹痕，基准高度就不会发生变化，适合在生产车间的多台设备上流转使用，不管是批量生产的工序首件对刀，还是单件修配时的Z向坐标确认，都能稳定发挥作用，减少因对刀偏差造成的工件报废问题。
