10mm规格机械式寻边测头结构设计

　　在数控铣削、加工中心常规工件装夹找正工序里，机械式测边器是一线操作师傅最常取用的找正辅具，这款10mm规格的测边器，适配绝大多数立式加工中心、数控铣床的弹簧夹头刀柄装夹需求，不需要额外的供电线路或者信号传输模块，纯机械结构的特性让它在车间复杂油污、切削液飞溅的工况下也能稳定工作，不会出现光电式寻边器容易出现的信号干扰、电池亏电失效的问题。

　　从实际使用场景来看，日常加工中遇到的方形毛坯料找正、型腔侧壁位置确认、工件坐标系原点设定、台阶面边缘定位这些工序，都能用到这款测边器。操作时只需要将测边器的直柄部分装入刀柄弹簧夹头，按照刀柄夹持规范拧紧夹头螺母，保证测边器整体与主轴同轴度在合理范围内，启动主轴让设备处于低转速档位，通常控制在每分钟几百转的区间，让测边器的测头部分缓慢靠近工件待找正的边缘，当测头接触到工件侧壁时，原本偏心摆动的测头会因为接触阻力的作用，逐渐从偏心摆动状态过渡到同轴旋转的状态，这个瞬间的位置变化就是找正的参考点位，此时记录下机床的机械坐标值，再结合测边器本身10mm的测头半径参数，就能精准换算出工件边缘的实际坐标位置，整个操作过程不需要复杂的参数设置，新入职的操机师傅经过简单讲解就能熟练使用。

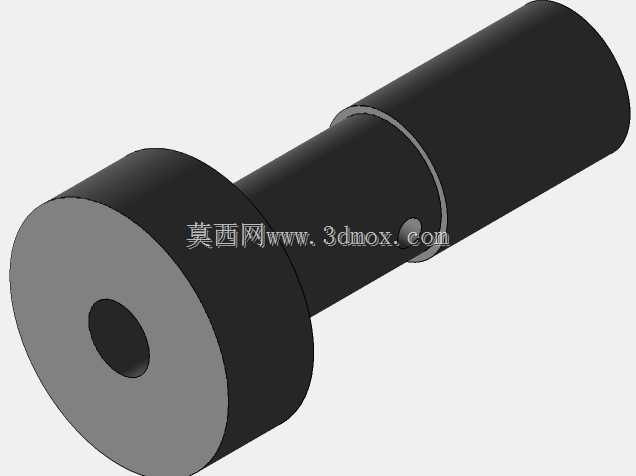

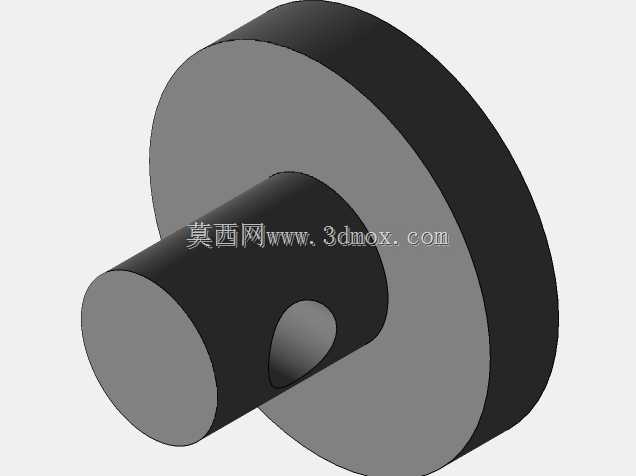

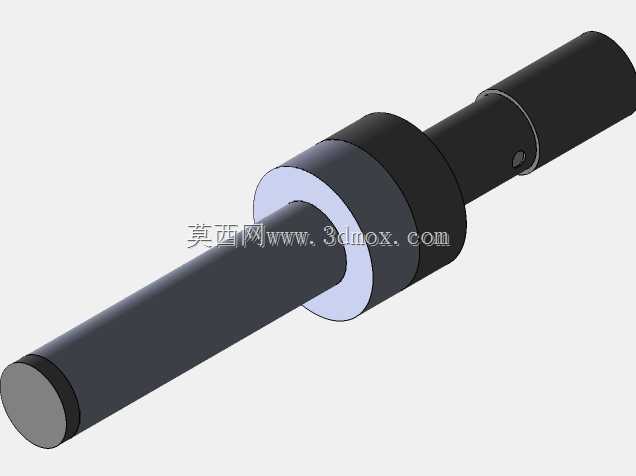

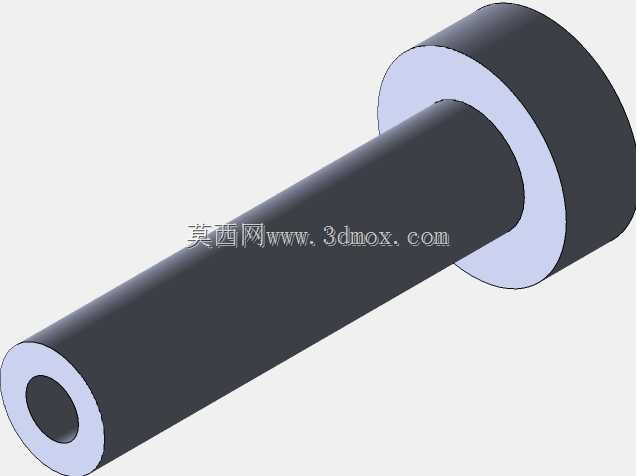

　　这款测边器的结构设计完全围绕车间实际使用的可靠性展开，整体采用同轴阶梯轴的布局，两端的直柄段分别对应装夹段和测头工作段，中间的偏心浮动结构是整个产品的核心，内部采用精密的小间隙配合，保证测头在自由状态下能保持稳定的偏心量，接触工件时又能顺滑地过渡到同轴状态，不会出现卡滞导致的找正误差。从外形尺寸来看，整体长度控制在常规刀柄装夹的安全范围内，不会因为长度过长导致装夹后刚性不足出现摆差过大的问题，10mm的测头直径是机械加工找正工序里的通用规格，适配绝大多数工件的找正需求，不管是普通钢材、铝合金工件，还是非金属的电木、亚克力板材加工，都能使用这款测边器完成找正作业，不会因为工件材质偏软划伤工件表面，也不会因为材质过硬导致测头过早磨损。

　　从设计思路上，这款测边器没有采用复杂的传感结构，完全依靠机械结构的运动特性来实现找正功能，后期维护也十分简单，日常使用后只需要用干净的棉布擦除表面的切削液和铁屑，定期在内部的配合位置滴入少量的轻质润滑油，就能保证长期的使用精度，它的重复定位精度可以控制在0.005mm的区间，完全能满足常规机械加工的公差要求，不管是单件小批量的工装加工，还是批量零件的首件找正，都能提供稳定的位置参考。很多车间师傅在加工深型腔工件的时候，还会用这款测边器来确认型腔内部的侧壁位置，避免因为刀具长度补偿设置错误导致的撞刀问题，相比光电式寻边器，纯机械结构的抗磕碰性能更好，就算操作过程中不小心出现轻微的撞机，也不会像电子元件那样直接报废，只需要检查测头的外观有没有明显变形，就能继续投入使用，长期使用的综合成本更低。

　　在安装边界上，这款测边器的装夹柄直径和测头直径保持一致的10mm规格，适配ER16、ER20等常规弹簧夹头的夹持范围，不需要定制特殊的夹头套，装夹时只要保证夹持长度在15mm以上，就能保证足够的夹持刚性，不会在主轴旋转的时候出现打滑甩动的问题。测边器中间的限位台阶可以避免装夹时插入过深，影响内部浮动结构的正常运动，设计时特意将台阶的棱角做了小圆弧过渡，不会出现应力集中导致的台阶断裂问题，日常存放时只要避免和其他刀具、扳手等硬物混放磕碰测头表面，就能长期保持测头的圆柱度精度，保证每次找正的数值准确可靠。在实际加工中，很多师傅还会用这款测边器来完成工件Z轴方向的初步对刀，配合块规就能快速确认工件上表面的坐标位置，一物多用的特性也让它成为机床操作工位上必备的辅具之一。
