弯型双安装位钢制快速连接固定座结构

　　在非标自动化产线搭建、教学实验台架改装、小型传动单元预装这类需要频繁调整组件位置、压缩现场装配周期的场景里，这类弯型钢制安装块的使用频率一直不低。不同于标准型材拼接需要反复切割、攻丝、调整角件位置的繁琐流程，这类一体成型的弯座在出厂前就已经完成了安装面的形位公差管控，两个带安装孔的法兰面分别对应待装部件和设备基体的连接需求，拿到现场只需要对准孔位拧紧紧固件即可完成装配，能把单工位的安装耗时压缩到传统拼接方案的三分之一不到。

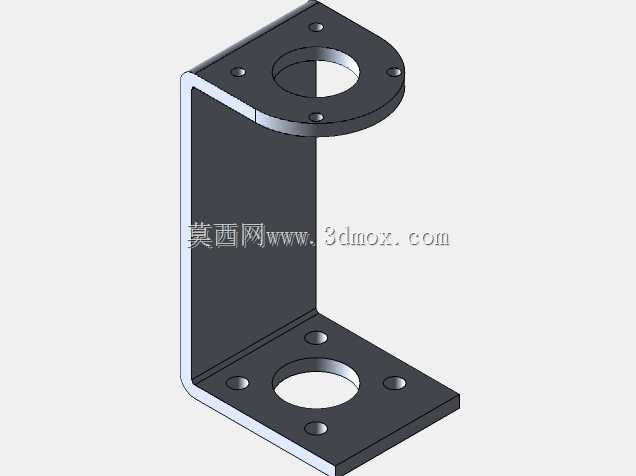

　　从结构设计逻辑来看，整体采用90度弯折的一体式钢制基体，没有额外的拼接焊缝或者连接接缝，从根源上避免了多件拼接带来的装配累积误差，也能在承受交变载荷的时候不会因为连接松动出现位置偏移。两个安装法兰面都做了沉孔设计，紧固件拧入之后端面不会突出安装平面，不会和相邻安装的部件产生运动干涉，每个法兰面均匀布置4个安装孔，孔位间距按照通用传动部件的安装规范做了匹配，其中一侧的大孔径安装位专门适配带轴承的传动组件，孔位内侧预留了轴承外圈的安装止口，装配的时候轴承可以直接卡入止口定位，不需要额外调整同轴度，另一侧的安装孔位则对应通用设备机架的安装孔距标准，可以直接固定在铝型材机架、钢制方管架或者实验台的安装面板上。

　　实际选型使用的时候需要注意几个安装边界参数，首先是弯折臂的长度决定了两个安装面的中心距，这个尺寸直接决定了传动部件和机架之间的避让距离，设计的时候已经预留了常规同步轮、联轴器的转动空间，不会出现传动件和机架刮蹭的问题；其次是两个安装面的平面度控制在0.05mm以内，安装面和弯折臂的垂直度公差控制在0.02mm，安装带轴类的传动部件的时候不会出现轴系偏斜导致的轴承磨损加快问题。基体采用钢制材料做了表面发黑处理，在常规车间环境下具备基础的防锈能力，整体刚性足够支撑重量在5kg以内的传动部件，在1000rpm以内的中低速传动场景下不会出现明显的共振问题。

　　不同于定制化的安装支架需要单独出图、打样、等待加工的长周期，这类标准化的快速安装块可以直接作为通用配件备货，在做设备改造、临时台架搭建的时候可以直接取用，不需要额外等待加工周期。设计的时候也充分考虑了不同场景的适配性，安装孔的孔径兼容常用的内六角圆柱头紧固件规格，不管是在工业生产现场做设备维护替换，还是在高校实验室做教学实验装置的组装，都不需要额外准备特殊规格的紧固件。安装止口的尺寸也匹配常用的微型轴承外圈公差，装配的时候不需要额外涂胶或者做过盈配合的压装，用手推入之后再通过端盖压紧即可完成轴承固定，后期维护拆卸的时候也不会损伤轴承或者安装座本体。

　　在实际装配作业中，这类安装块的使用也能降低对现场装配人员的技术要求，不需要装配人员具备专业的识图、公差匹配能力，只需要按照孔位对应安装即可，能有效降低现场装配的出错率，减少因为装配失误导致的返工成本。尤其是在多单元并行装配的项目里，这类标准化的安装配件可以大幅缩减装配环节的时间占比，让项目整体交付周期更可控。同时一体式的结构也比型材拼接的支架具备更好的抗振性能，在设备长期运行的过程中不会因为持续的振动出现紧固件松动、部件位置偏移的问题，能减少后期设备维护的频次。
