铣床车床用Z轴定位光学调零器结构

　　在常规铣削、车削加工的工序准备环节，Z轴方向的工件坐标系设定、刀具长度补偿值校准，一直是影响首件加工精度的关键步骤，传统的试切对刀、塞尺对刀方式不仅效率偏低，还容易因为操作人员的手感差异、塞尺磨损带来0.02mm以上的定位误差，对于公差要求在0.05mm以内的精密加工场景，这类误差往往直接导致首件报废。这款光学调零器就是针对这类机加工场景设计的定位辅具，日常使用时直接将其基准端面放置在工件已加工的平整表面上，不需要额外的夹持固定，水平工位使用时可依靠自带的磁性吸附面贴合工件或工作台面，避免加工过程中设备振动导致辅具移位。

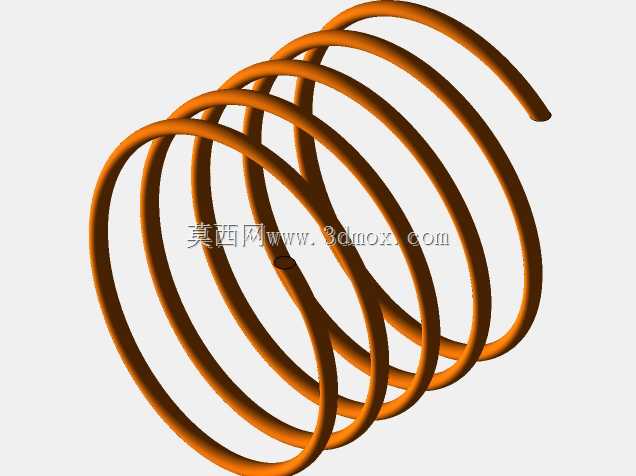

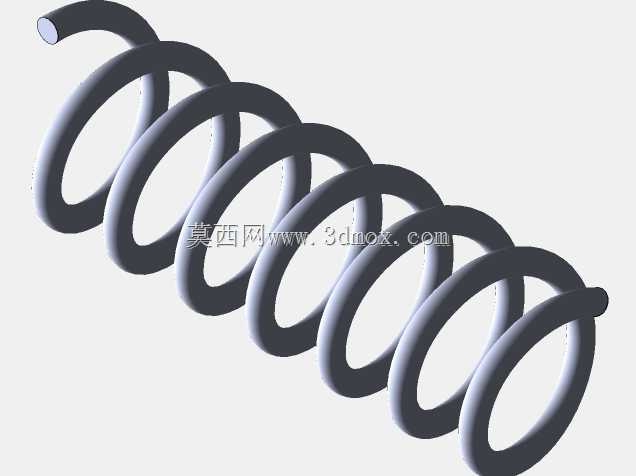

　　从功能逻辑上看，这款调零器的触发逻辑做了冗余安全设计，内部设置了2mm行程的弹簧缓冲结构，当机床主轴带动刀具缓慢向下移动接触调零器的上端跟踪面时，内部触发机构会在达到50mm标准参考高度时接通LED提示电路，操作人员看到灯光提示的瞬间即可停止主轴进给，直接读取此时的机床Z轴坐标值，结合50mm的标准参考高度就能快速完成工件坐标系Z向零点设定，或是直接录入刀具长度补偿参数，整个对刀过程不需要反复塞尺测量，也不会刮伤工件已加工表面。

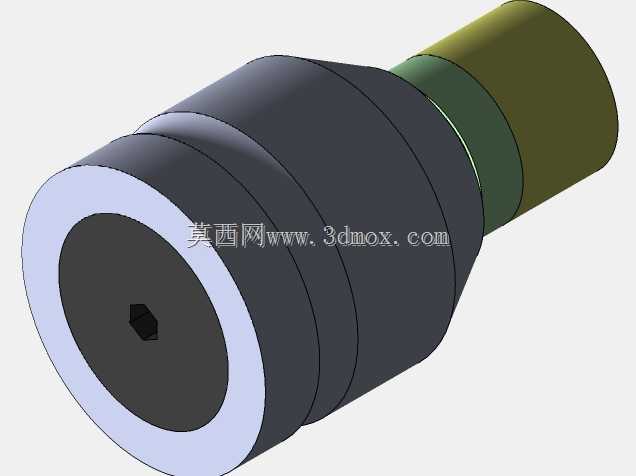

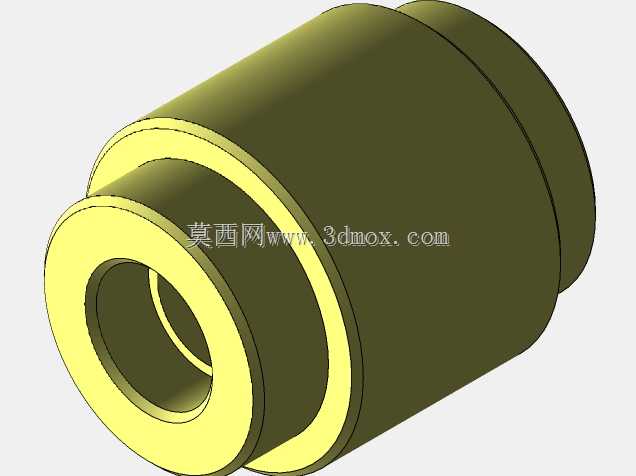

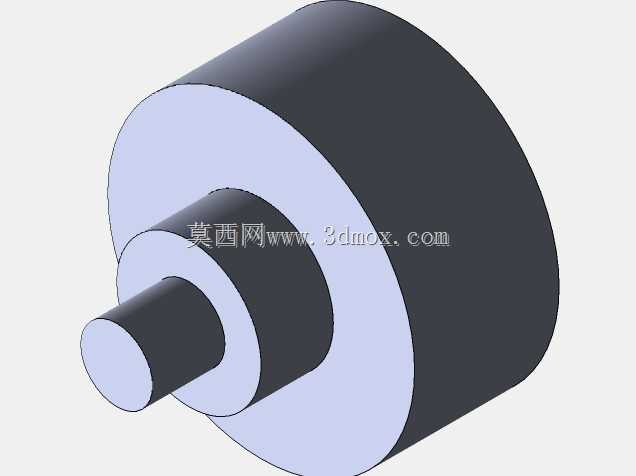

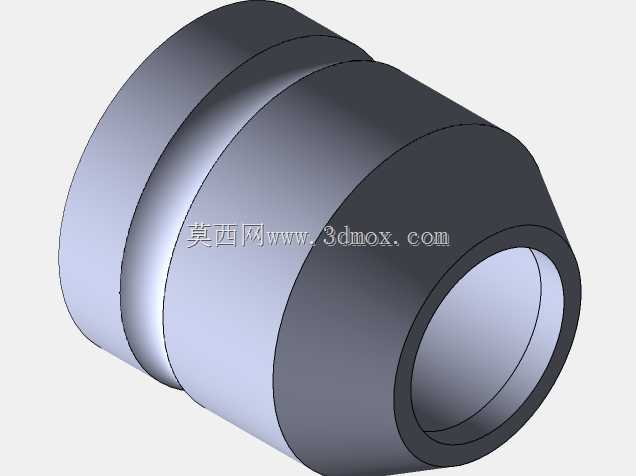

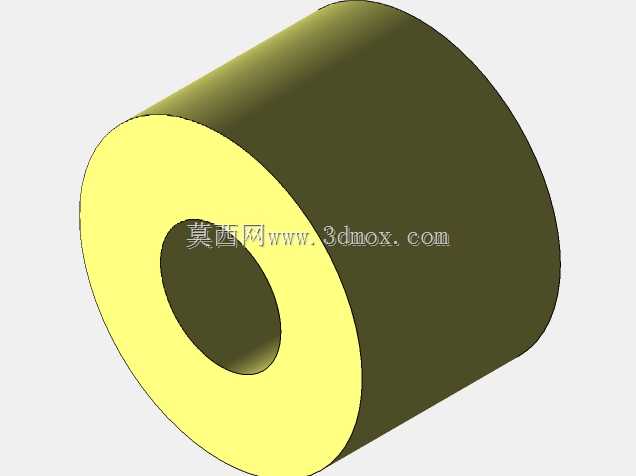

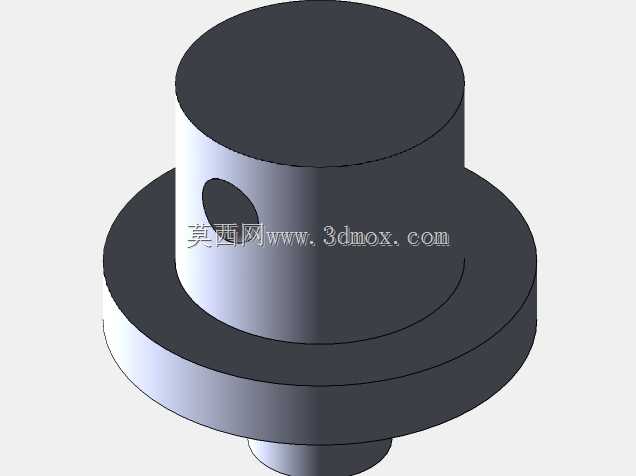

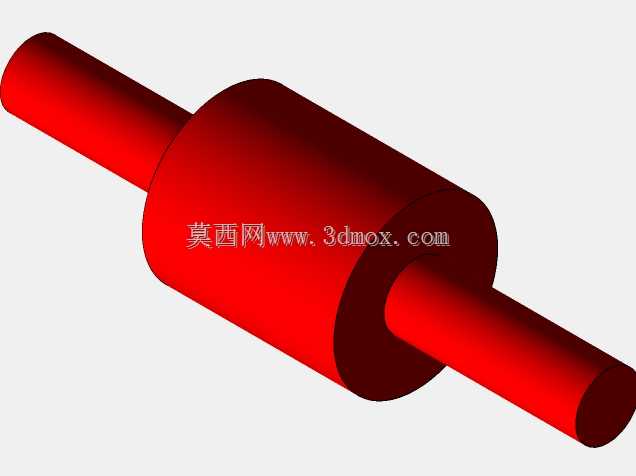

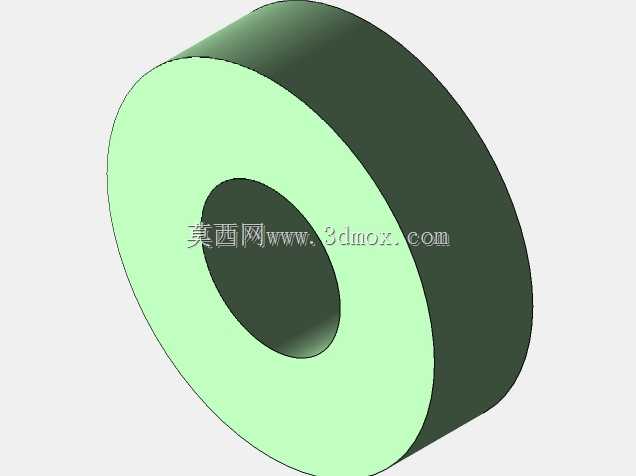

　　结构设计层面，这款调零器采用阶梯轴式的整体外形，下端大直径的基准端面做了高精度平面研磨，平面度控制在0.005mm以内，保证和工件表面贴合时不会出现倾斜误差；中部的阶梯环带做了防滑滚花处理，方便操作人员拿取放置，同时环带内部是电池仓与触发电路的安装空间，电路部分做了全密封处理，避免加工现场的切削液、金属碎屑进入内部造成电路短路；上端的小直径跟踪面采用硬质合金材质镶嵌，表面硬度达到HRC62以上，长期被刀具触碰也不会出现压痕、凹陷，保证长期使用的基准精度不会因为接触面磨损出现漂移。

　　从安装边界与尺寸适配来看，这款调零器的整体最大外径不超过50mm，总长度控制在80mm以内，不管是立式铣床的工作台面、卧式车床的卡盘端面，还是加工中心的工装夹具表面，都有足够的放置空间，不会和夹具、压板发生干涉；触发高度严格控制在50mm的标准值，和市面上主流的机械对刀器基准尺寸兼容，操作人员不需要重新记忆参数，替换传统机械对刀器时不需要更改现有对刀作业流程。和传统的机械式百分表对刀器相比，这款光学调零器没有表盘读数的视差问题，LED灯光提示在车间常规照明环境下清晰可见，即使是刚入行的操作人员也能快速掌握对刀方法，不会因为读表偏差导致对刀失误；内部的弹簧缓冲行程除了提供触发余量外，还能在操作人员进给速度稍快时起到过载保护作用，避免刚性碰撞损坏调零器内部结构或是撞坏刀具刃口。

　　在实际加工场景中，这款调零器不仅可以用于工件坐标系的Z向零点设定，在多把刀具加工的工序中，还可以快速完成不同长度刀具的长度补偿值校准，不需要每把刀都做试切验证；针对模具加工中常见的深腔结构，这款调零器的小直径上端跟踪面可以伸入腔体内的台阶面完成定位，不需要专门制作加长对刀基准块，大幅减少了辅助准备时间。水平工位使用时，磁性底座可以直接吸附在立式装夹的工件侧面、车床卡盘的爪盘端面，完成X轴或是Y轴方向的基准定位，拓展了辅具的使用场景，不需要额外购置多方向专用对刀工具。
