L型支架式快装块钢安装组件结构

　　在非标自动化产线的工装夹具适配、实验室流体管路快接改造、小型动力单元的轴系快装场景里，这类带L型安装支架的块钢快装组件是解决安装对位效率低、后期维护拆换繁琐的常用结构件。不同于传统需要多颗螺栓逐次锁紧、反复打表找正的安装方式，这套组件的核心功能是通过内部带弹性张紧结构的夹套，实现对应规格轴类、管类部件的无工具快速锁紧与释放，单次装拆动作可以控制在数秒内完成，大幅缩减产线换型、部件维护的停机时长。

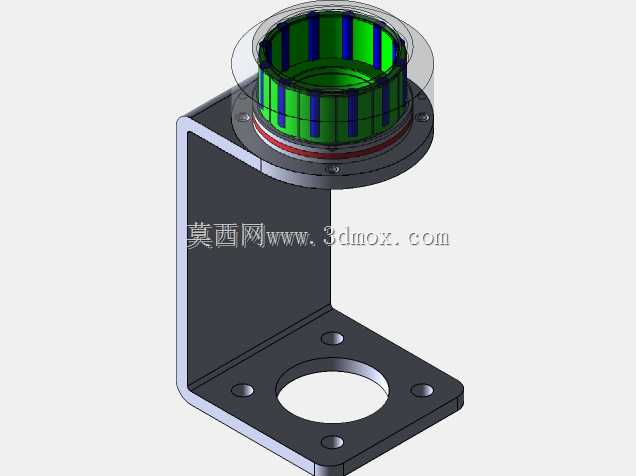

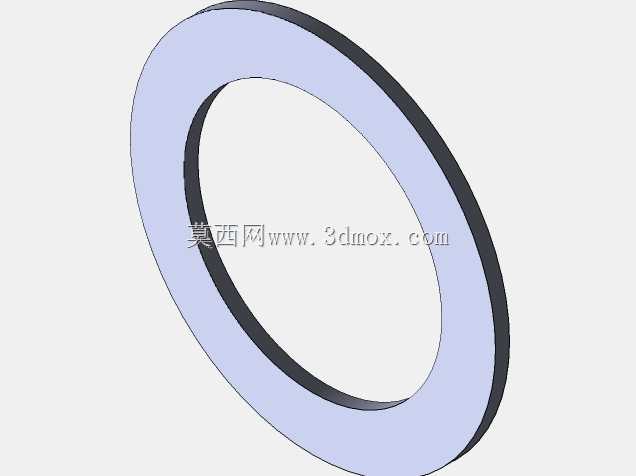

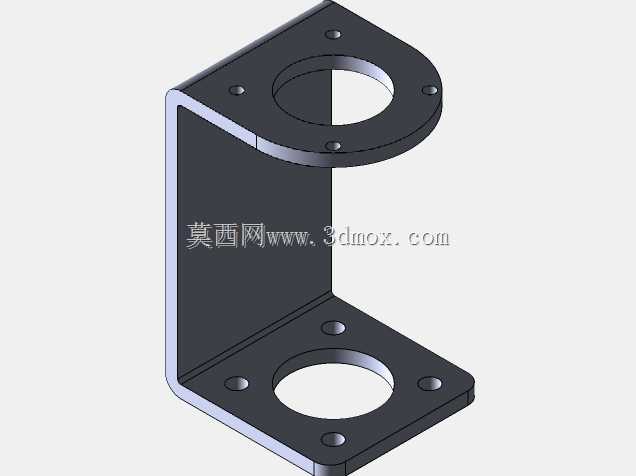

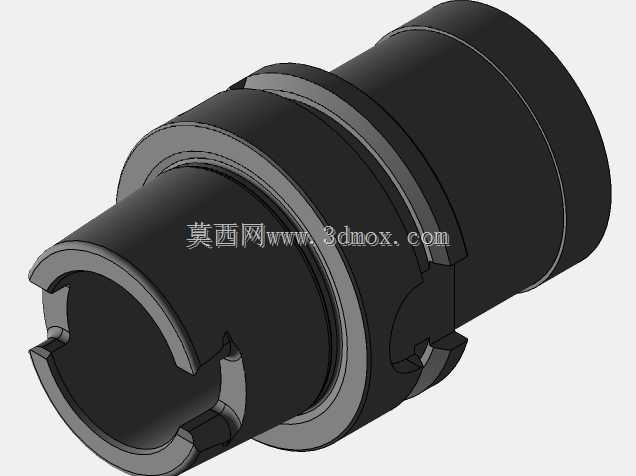

　　从结构设计逻辑来看，组件分为下部安装基座与上部快装夹头两个核心部分，下部的L型折弯支架采用一体化铣削成型，两个垂直的安装面分别承担与设备基体固定、承载上部快装夹头的作用，水平安装面预留了四个均布的沉头安装孔，中心开设大直径过孔，既可以避让穿过支架的轴件、管线，也能作为安装时的对位基准孔，垂直立面与水平安装面的垂直度公差控制在0.02mm以内，保证上部夹头安装后与安装基准面的位置精度，避免装夹后部件出现偏斜。上部快装夹头采用法兰式连接结构，通过四颗内六角螺栓与L型支架的水平安装面锁紧固定，法兰结合面之间设置密封缓冲垫，既可以补偿安装面的平面度误差，也能在有防尘、防溅要求的场景下阻挡杂物进入夹头内部的张紧结构。

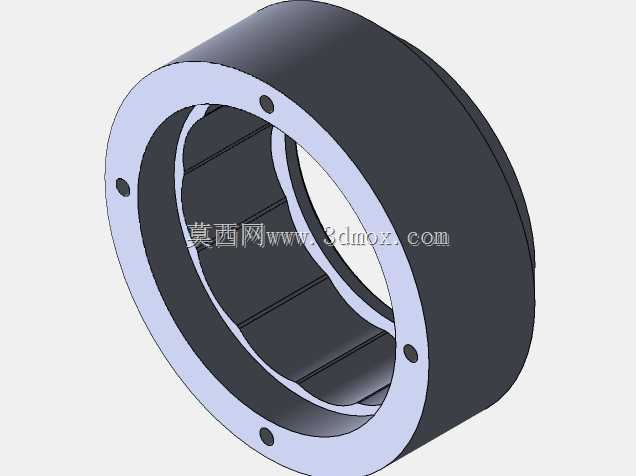

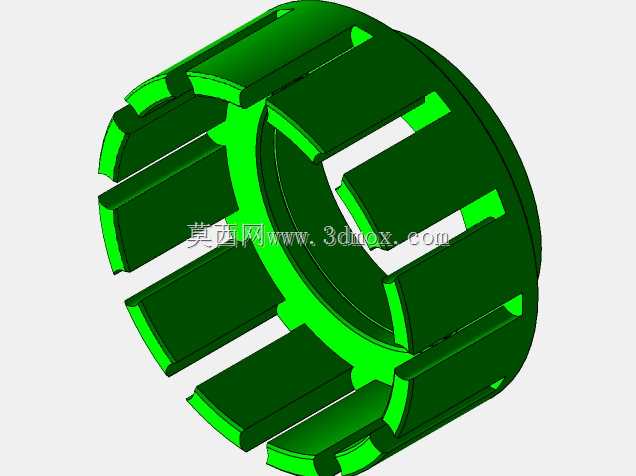

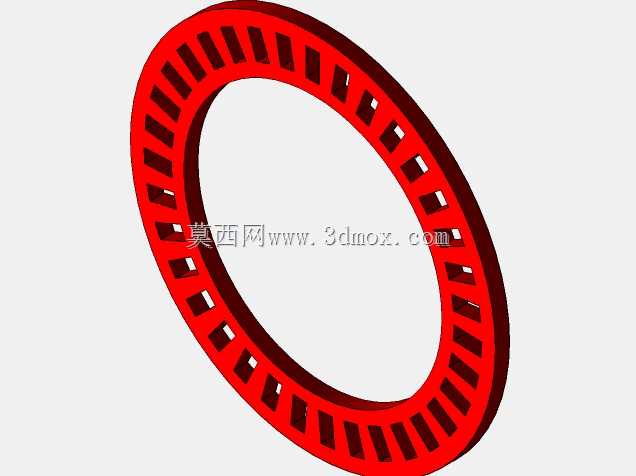

　　夹头内部的张紧单元采用多瓣式弹性钢片周向均布的结构，钢片表面做防滑纹理处理，当待安装部件插入夹头内孔后，弹性钢片会在径向约束力作用下均匀抱紧部件外壁，周向抱紧力分布均匀，不会出现传统单螺栓顶紧结构造成的部件表面压痕、偏心问题，适配表面硬度较高的钢制轴件、薄壁管件的装夹需求，不会因为抱紧力集中导致薄壁件变形。夹头顶部设置透明防护外罩，既可以直观观察内部钢片的张紧状态，判断部件是否插装到位，也能阻挡加工过程中的切屑、灰尘落入夹头内部，减少卡滞故障的发生概率。

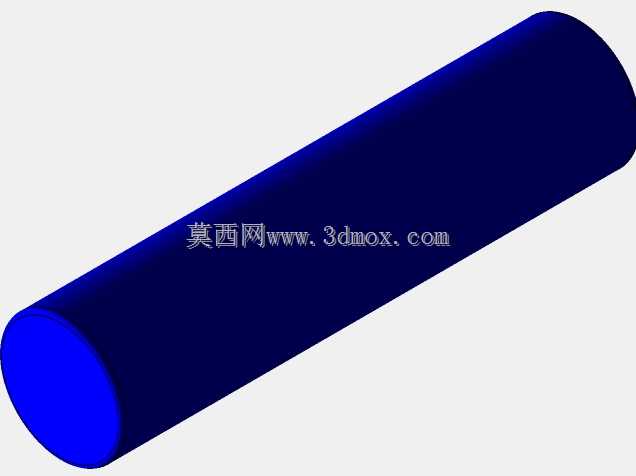

　　从安装边界尺寸来看，L型支架的水平安装面长宽尺寸适配常规40系列、60系列工业铝型材的安装孔距，不需要额外加工转接板就可以直接固定在铝型材框架上，垂直立面的高度预留了足够的操作空间，操作人员在扳动夹头解锁结构时不会与设备基体发生干涉。夹头的内孔规格对应SK40标准安装尺寸，适配直径63mm的轴类、管类部件，安装后部件的轴向承载能力可以满足常规小型动力头、检测探头、流体管路的承重要求，径向跳动量控制在0.03mm以内，能够满足中低速运转部件的安装精度要求。

　　在实际应用场景中，这套组件常被用在自动化设备的快换工装工位，比如包装设备的导辊快装、检测设备的探头支架快换、实验台的管路接口快接上，相比传统的法兰连接、抱箍连接结构，它不需要操作人员携带扳手等工具，只需要手动操作夹头的解锁环就可以完成部件的拆换，对于需要频繁换型的多品种小批量生产产线来说，能够大幅降低操作人员的劳动强度，减少换型过程中的对位调整时间。设计过程中特意将夹头与安装支架做成分体式结构，当后续需要适配其他规格的夹头时，只需要拆卸法兰连接螺栓更换对应规格的夹头即可，不需要重新加工安装支架，提升了组件的通用适配性，降低了备件库存成本。夹头内部的弹性钢片采用耐磨弹簧钢材质，经过热处理后具备足够的弹性与耐磨性，长期反复装拆后依然能保持稳定的抱紧力，不会出现钢片疲劳失效导致的装夹松动问题，法兰连接面的螺栓采用防松处理，设备运行过程中的振动不会导致夹头与支架之间出现连接松动。
