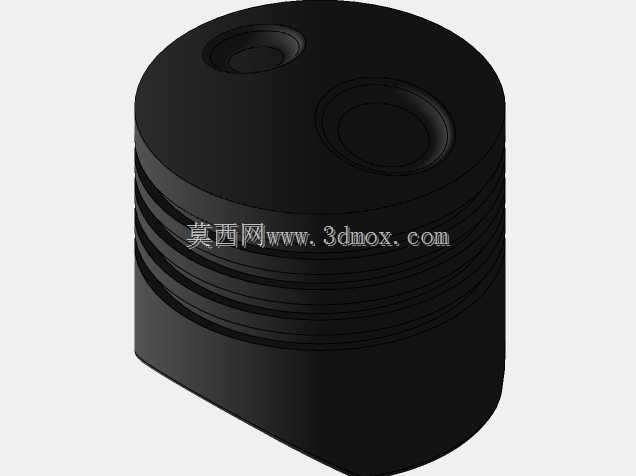

带环槽与顶面孔位的圆柱活塞结构设计

　　在往复式动力转换、流体压力输送类设备的结构设计中，活塞是直接决定腔室密封性能、动力传递效率的核心执行部件，日常接触的中小型空压机组、低压液压执行缸、小型内燃机燃烧室组件里，这类带多道环槽的圆柱活塞应用占比极高。不同于大直径重载活塞采用的分体组合式结构，本次设计的整体式圆柱活塞采用一体式切削成型思路，主体为等直径圆柱基体，外圆面加工多道平行等距的环形凹槽，这类环槽的核心作用是安装弹性密封环，在活塞做轴向往复运动时，密封环依靠自身弹性贴紧腔体内壁，阻断高压侧与低压侧的介质窜流，环槽的槽宽、槽深以及相邻槽的间距，需要匹配对应规格密封环的截面尺寸，同时预留活塞往复运动时的热膨胀间隙，避免高温工况下密封环卡滞在槽内导致密封失效。

　　活塞顶面设计的两个不同直径的沉孔结构，分别承担不同的功能：直径较大的沉孔用于安装活塞与传动杆的连接销轴，孔位的同轴度、沉孔的深度直接决定传动过程中受力的均匀性，若孔位偏心超过0.02mm，活塞往复运动时会出现偏磨，不仅会加速密封环的磨损，还会导致腔室内部出现异常敲击噪音；直径较小的沉孔可作为定位工艺孔，在活塞加工过程中用于装夹定位，也可作为润滑油导流孔，将腔室内部飞溅的润滑油引导至环槽位置，为密封环与缸壁的摩擦面提供持续润滑，降低运动副的摩擦损耗。从安装边界来看，活塞的外圆直径需要与配套缸体内径保持基孔制间隙配合，间隙值控制在0.03mm到0.05mm之间，间隙过大会导致密封性能下降、介质内泄量超标，

　　间隙过小则会在活塞受热膨胀后出现卡缸故障，直接导致设备停机。活塞的轴向总长度需要匹配缸体的有效行程，保证活塞运动到上下止点时，不会与缸盖、传动端端盖发生碰撞，同时环槽的位置需要避开缸体上的进排气口、介质通路口，避免活塞运动到极限位置时密封环脱出环槽卡入通道。在实际建模过程中，这类曲面基体上的孔位与环槽特征，需要先完成圆柱基体的曲面构建，再以圆柱轴线为基准建立轴向定位基准面，依次切除环槽与顶面孔位特征，建模时需要注意环槽的槽口倒角处理，避免锐边在安装密封环时割伤密封件表面，顶面沉孔的孔底需要保留合理的壁厚，避免壁厚过薄导致活塞承受交变压力时出现应力集中开裂。这类活塞在实际工况中承受持续的交变轴向载荷，

　　工作过程中反复在高压与低压区间切换，因此建模时需要对环槽根部、沉孔孔底的圆角做对应处理，分散应力集中点，提升零件的疲劳寿命。不同于异形截面活塞多用于特殊工况的定制化设备，这类标准圆柱活塞的通用性更强，可适配多数同缸径的通用压力设备，在替换维修时不需要对缸体做额外改造，仅需匹配对应规格的密封环即可完成装配，大幅降低设备的运维成本。设计过程中还需要考虑活塞自身的重量控制，在保证结构强度的前提下，可适当在活塞非受力区域做减重处理，降低往复运动的惯性力，减少传动部件的冲击载荷，提升设备运行的平稳性。
