自行车传动系统曲柄结构三维建模

　　在日常通勤、运动竞技类自行车的传动链路里，曲柄是连接中轴与脚踏的核心受力构件，骑行过程中骑手施加的踩踏力矩，全部要通过曲柄传递到中轴，再带动链轮、链条驱动后轮转动，它的结构合理性直接决定了踩踏力的传递效率、骑行过程的发力顺畅度，以及长期使用下的结构可靠性。做这个曲柄的结构建模时，最先要捋清楚的是实际装配场景里的安装边界：曲柄一端的安装孔需要和中轴的方榫或者花键轴段精准配合，孔位的公差带要匹配行业通用的中轴连接标准，保证装配后不会出现径向晃动，也不会因为过盈量太大导致装配时压裂曲柄本体；另一端的脚踏安装螺纹孔，要匹配标准脚踏的螺纹规格，螺纹的有效深度要满足脚踏锁紧的受力要求，避免骑行过程中脚踏松脱引发安全隐患。从外形结构来看，

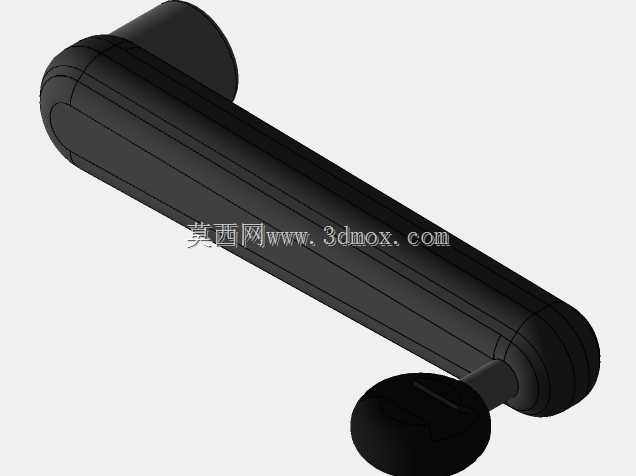

　　这个曲柄采用了长杆式的主体构型，杆身做了圆弧过渡的流线型处理，不是生硬的直棱直角结构，一方面是为了降低骑行过程中的风阻，在公路骑行场景下能减少不必要的动力损耗，另一方面圆弧过渡的结构能避免应力集中，要知道骑手站立摇车的时候，曲柄承受的是周期性的交变弯曲载荷，直角棱边位置很容易在长期交变载荷下萌生疲劳裂纹，圆弧过渡能把应力分散到更大的杆身区域，大幅提升零件的疲劳寿命。建模过程中特意针对不同草图平面的绘制逻辑做了梳理，曲柄的主体轮廓、两端安装位的特征、杆身的过渡曲面，分别在不同的基准面上绘制草图再做特征生成，这种建模思路能让后续的参数调整更便捷，比如要适配不同腿长的骑手调整曲柄长度时，只需要修改对应草图的尺寸参数，

　　就能快速生成不同规格的曲柄模型，不需要重新搭建整个特征树。从实际使用场景出发，曲柄的安装位置在自行车车架五通的两侧，左右两个曲柄需要保持180度的相位差，所以建模时单侧曲柄的安装孔位基准要严格对齐中轴的回转中心，保证装配后两侧曲柄的相位精度，避免出现踩踏死点偏移、发力卡顿的问题。杆身的截面尺寸是结合受力仿真结果确定的，靠近中轴的一端截面尺寸更大，因为这个位置承受的弯曲力矩最大，越靠近脚踏的一端截面尺寸逐步收窄，这样的变截面设计既能保证结构强度，又能尽可能降低曲柄自身的重量，对于运动类自行车来说，簧下重量的降低能直接提升骑行的操控灵活性。两端的轴段凸台做了加厚处理，因为安装孔位置是应力集中的核心区域，加厚的凸台能提升孔位的结构刚度，

　　避免锁紧螺栓或者脚踏安装时出现孔位变形。另外建模时也考虑了实际生产的工艺性，如果是采用金属锻造工艺生产，杆身的拔模角度、过渡圆角都要符合锻造的工艺要求，避免出现锻造缺陷；如果是采用碳纤维模压生产，曲面的顺滑度要满足铺层的工艺要求，不能出现曲率突变的位置，防止碳纤维铺层时出现褶皱影响结构强度。在实际的整车装配场景里，曲柄和牙盘的配合位置也要预留足够的安装空间，曲柄和牙盘片之间的间隙要控制在合理范围，既不能间隙太大导致传动时出现晃动，也不能间隙太小出现摩擦异响。很多新手建模时容易忽略曲柄和车架后下叉的间隙边界，当曲柄转到最靠近车架的位置时，要保证和后下叉之间留有足够的安全间隙，避免骑行过程中曲柄剐蹭车架，造成漆面磨损甚至卡滞。这个曲柄的结构设计没有多余的装饰性特征，所有的曲面和结构都是围绕受力传递、安装适配、工艺可行性来做的，长杆的主体走向完全贴合踩踏时的力传递路径，能让骑手施加的踩踏力尽可能无损耗地传递到传动系统，不会因为结构变形卸力。两端的圆形端头除了容纳安装孔之外，也做了圆弧收边处理，避免骑行过程中尖锐的边角剐蹭骑手的裤腿或者脚踝，提升使用过程的安全性。
