三角铰接式机械连接支架结构设计

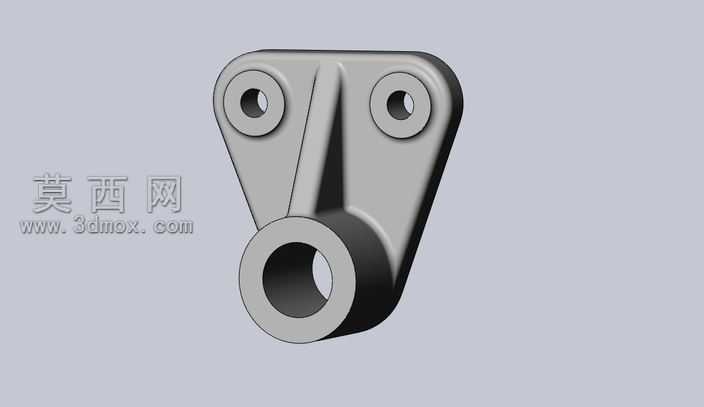

本款支架采用SolidWorks进行全参数化三维建模，整体采用三角稳定构型设计，建模过程中首先绘制主体截面草图，通过拉伸凸台命令生成基础实体，再针对三个铰接安装孔位分别执行拉伸切除操作，精准控制各孔的内径与同轴度公差，保证后续装配时铰接销轴能够顺畅穿入。建模阶段对支架主体的加强筋结构做了优化处理，在两个上安装孔与下主铰接孔之间设置了一体化的加强肋，通过筋特征命令生成过渡平滑的加强结构，既避免了应力集中问题，又在控制整体重量的前提下提升了结构的抗弯折、抗扭转载荷能力。材质渲染阶段选用哑光铸钢材质，调整材质的粗糙度、金属度参数，还原金属机加工零件的真实质感，对孔位内壁做了轻微的高光处理，模拟孔位精加工后的表面效果，同时在零件边缘添加了极小的倒角特征，还原真实机械加工的工艺细节，避免锐边带来的安全隐患与应力集中问题。结构设计上，两个对称分布的上安装孔用于与固定端部件连接，下方尺寸更大的主铰接孔用于与活动端部件形成转动副，整体构型充分利用三角形的结构稳定性，在承受径向与轴向载荷时能够将受力均匀分散到整个支架主体，避免局部应力过大导致零件变形失效。设计思路围绕轻量化与高可靠性的平衡展开，在非受力区域做了适度的壁厚减薄处理，在受力传递路径上保留足够的结构厚度，同时所有转角位置都采用圆角过渡，符合机械零件的铸造与机加工工艺要求，既可以作为机械传动系统中的铰接支撑部件使用，也可作为机械结构教学的典型案例，帮助学习者理解三角支撑结构的受力特点与铰接类零件的建模规范，建模过程中所有特征均保留完整参数，可根据实际装配需求快速调整孔位间距、孔径大小与整体壁厚，适配不同的安装场景与载荷要求。
