15升每分钟量程管路式流量计结构设计

　　这款15升每分钟量程的管路式流量检测部件，主要面向小口径流体输送管路的瞬时流量监测场景，常见于实验室流体回路、小型净水设备、医疗流体输送装置、小型化工加药管路这类对流量精度有一定要求、管路通径不大的应用场合，区别于大口径工业管路用的电磁、涡街流量计，这类小量程浮子/节流式流量部件结构紧凑，不需要额外供电即可直观读取管路内的流体瞬时流速，适配低压常温的清水、低腐蚀性药剂类流体输送工况。

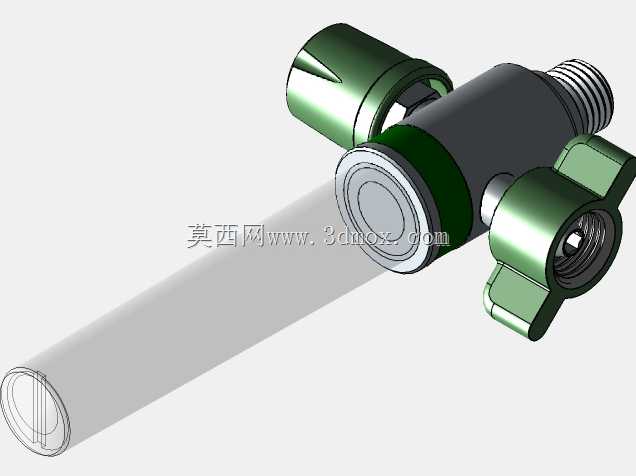

　　从结构设计逻辑来看，这款部件采用了同轴直通式的管路布局，主体流道为等径直筒结构，尽可能降低流体经过检测段时的压损，避免因检测部件的接入造成管路整体输送效率下降。主体两端分别设置了外螺纹连接端与快插式接头结构，其中带翼型旋钮的快插端可以在不借助额外工具的情况下完成与柔性管路的快速对接，翼型旋钮的防滑结构做了圆弧过渡处理，即使操作人员带防滑手套操作也能顺利完成锁紧与拆卸动作，外螺纹端则适配常规硬管的螺纹连接需求，两种连接端的组合可以覆盖现场不同的管路安装形式，不需要额外采购转换接头就能完成装配。

　　在功能实现上，这款流量计依靠流道内部的节流件与浮子结构完成流量检测，透明的观察段可以直接看到内部浮子的位置，对应壳体上刻印的流量刻度就能直接读出当前管路内的瞬时流量，不需要外接数显模块或者信号线路，对于没有电控配置的简易流体回路来说，这种纯机械结构的检测部件可靠性更高，不存在电路故障、信号干扰这类问题，日常维护只需要定期清理流道内的结垢即可，不需要复杂的校准操作。

　　从安装边界来看，这款部件的主体外径控制在适配4分常规管路的尺寸范围内，两端接头的同轴度公差控制在0.1mm以内，安装时不需要额外调整管路对中度，直接对接锁紧即可保证密封性能，翼型操作旋钮的外伸尺寸经过优化，相邻管路的安装中心距只要大于部件最大外径10mm以上就能预留出足够的操作空间，不会出现旋钮被相邻管路干涉无法拧动的问题。流道内部的过流面做了光滑圆弧过渡，没有直角突变结构，一方面可以减少流体湍流造成的浮子抖动，保证读数稳定，另一方面也能避免流体中的杂质在拐角处堆积堵塞流道，适配含有少量微小固体颗粒的流体输送场景。

　　设计过程中针对密封结构做了专项优化，接头位置的密封槽尺寸按照常规O型圈的压缩比标准设计，选用丁腈橡胶材质的标准O型圈即可满足1MPa以内工作压力下的密封需求，不需要定制异形密封件，后期维护更换配件的成本更低。观察段的透明材质选用耐冲击的透明工程塑料，与金属主体的连接部位做了轴向限位结构，避免管路压力波动时透明段被压力推出造成泄漏。整体结构没有易损的薄壁脆弱结构，日常安装、搬运过程中轻微的磕碰不会造成部件损坏，适合现场施工环境下的装配作业。

　　在实际选型应用中，这款流量计的量程覆盖5-18升每分钟的流量区间，额定工作点15升每分钟的位置处于刻度区间的中上部，读数误差可以控制在5%以内，满足一般民用、小型工业设备的流量监测需求，不需要过高精度的场合完全可以替代昂贵的电子流量传感器，大幅降低整套流体回路的制造成本。部件的整体重量控制在200g以内，对于轻型管路、移动型流体设备来说，不会因为接入检测部件造成管路负载过大，也不需要额外设置支撑固定结构，直接依托管路本身的强度即可完成固定。
