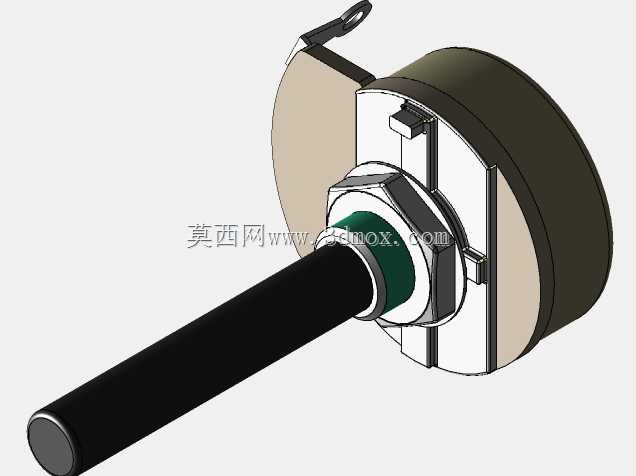

塑料外壳电位器结构三维设计

　　在工业控制回路、小型机电设备的信号调节场景里，这类带杆式操作端的塑料外壳电位器，是实现转角位移到电阻信号线性转换的核心基础部件，常被集成在设备操作面板、执行机构反馈端、小型检测装置的调节模块中，用来完成参数阈值设定、位置反馈采样、信号增益微调这类实际功能。从实际选型适配的角度看，这款电位器的操作杆伸出长度、壳体安装直径都做了紧凑化设计，6毫米直径的操作杆搭配30毫米的主体轴向尺寸，刚好适配面板嵌入式安装的空间边界，安装时不需要额外预留过大的操作避让空间，壳体侧边的挂耳结构可以直接配合卡簧或者小螺丝完成快速固定，不需要复杂的安装工装，在小型化设备的内部布局里能有效节省安装空间，适配密集排布的电控元件安装需求。

　　设计过程中首先考虑的是实际使用的操作手感与信号稳定性，操作杆与内部电阻基体的连接部位做了同轴度限位结构，避免转动过程中出现偏心卡顿的问题，转动阻尼被控制在适合手动微调的区间，既不会因为阻尼过小出现误碰偏移，也不会因为阻尼过大导致调节费力。塑料外壳的壁厚做了均匀化处理，既保证壳体的结构强度，能承受常规安装时的按压、卡装外力，也避免壁厚不均导致的成型缩痕问题，外壳与内部金属基座的配合采用卡扣加周向限位的结构，不需要额外打胶就能实现壳体的牢固固定，同时能阻隔日常使用中的灰尘、少量溅液侵入内部电阻片区域，提升元件在普通工业环境下的使用寿命。

　　内部的电阻片与电刷接触结构做了耐磨设计，电刷采用弹性金属片结构，始终保持与电阻基体的稳定接触压力，在全行程转动过程中不会出现接触不良、信号跳变的问题，出线端的护套结构做了防弯折处理，避免设备布线时线缆反复弯折导致的线芯断裂问题。从三维建模的细节处理来看，各个配合部位的公差预留都符合常规塑胶件与金属冲压件的装配要求，壳体的分型面设置在侧面非外观区域，不会影响安装后的外观整洁度，操作杆端部做了圆角处理，手动调节时不会出现划手的问题。

　　这类电位器在实际应用中，既可以作为手动调节元件安装在设备控制面板上，用来调节设备的运行速度、输出功率、触发阈值这类参数，也可以作为位置反馈元件，连接在小型转动机构的转轴端，将转轴的转角位置转换为对应的电阻信号传输给控制模块，实现位置的闭环检测。相比金属外壳的同规格电位器，塑料外壳的版本重量更轻，成本更低，同时具备足够的绝缘性能，不需要额外做绝缘处理就能直接安装在金属面板上，适配多数民用、普通工业场景的使用需求，在小型自动化设备、家用机电产品、教学实验装置里都有广泛的适配空间。建模时对内部的电刷、电阻片、转轴限位结构都做了等比例还原，能直接用于设备的虚拟装配校验，提前确认安装空间、操作行程是否匹配整体设备的设计要求，避免实际加工装配时出现干涉、操作空间不足的问题。
