西门子单极小型断路器结构设计

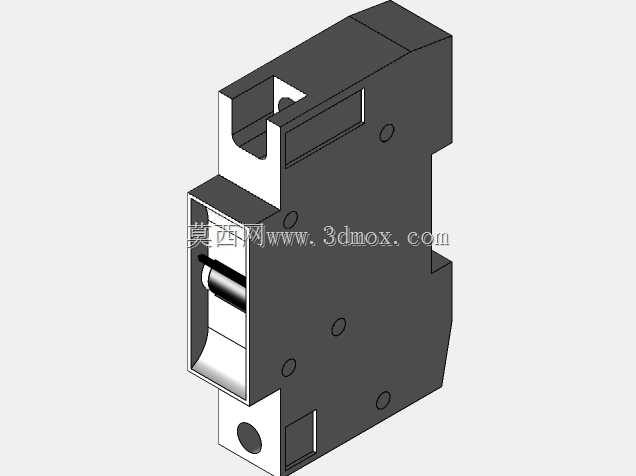

　　在民用住宅配电、工业终端配电回路的设计选型中，单极微型断路器是使用基数最大的末端保护元件，这类元件承担着线路过载保护、短路瞬时分断的核心功能，直接关系到配电回路的运行安全与用电设备的防护可靠性。本次呈现的单极断路器结构，针对终端配电的1P回路应用场景设计，可单独对接单相回路的相线侧，实现单路线路的通断控制与故障保护，常见于家庭照明回路、普通插座回路，以及工业现场的小型控制回路、信号回路的前端保护位。

　　从功能特性来看，这款单极断路器采用热磁式脱扣结构，内部集成双金属片热脱扣组件与电磁瞬时脱扣机构：当回路出现长时间过载电流时，双金属片受热产生定向形变，推动脱扣机构动作实现延时分断，避免线路长期过载发热引发绝缘老化；当回路出现短路大电流时，电磁线圈瞬间产生足够磁吸力，驱动衔铁快速动作，在毫秒级时间内完成分断，快速切断故障电流，避免故障范围扩大。操作机构采用经典的速通速断结构，手柄操作力经过调校，手动分合闸的反馈清晰，不会出现操作卡滞或者合分闸位置模糊的问题，同时机构具备防误动设计，在脱扣动作后手柄会自动停留在中间位置，提示运维人员回路存在故障，需要排查后再进行合闸操作。

　　设计过程中，首先要匹配终端配电箱的标准安装模数，这款断路器采用标准1P模数宽度，适配行业通用的35mm标准DIN导轨安装结构，背部的导轨卡扣带有弹性锁紧结构，安装时只需对准导轨按压即可完成固定，拆卸时用螺丝刀撬动卡扣锁舌即可快速取下，无需额外的固定紧固件，能够大幅提升配电盘的装配效率。外壳采用高阻燃耐冲击的热固性工程塑料，表面的散热筋结构既可以提升外壳的结构强度，避免安装或者运输过程中受外力冲击出现开裂，也能增大外壳散热面积，将断路器正常带载运行时内部元件产生的热量快速散出，降低内部温升，提升长期运行的稳定性。外壳上的安装孔位、进出线端子位置完全符合行业通用安装尺寸，进出线端子采用压线框结构，可适配不同线径的铜导线，端子螺丝的拧紧力矩经过校核，既能保证导线压接可靠，不会出现长期运行后端子松动发热的问题，也不会因为拧紧力矩过大压伤导线线芯。

　　从安装边界来看，这款断路器的整体外形紧凑，高度与深度尺寸匹配常规终端配电箱的内部安装空间，在配电箱内并排安装时，相邻断路器之间不会出现结构干涉，操作手柄的操作空间预留充足，即使多个断路器紧密并排安装，也能方便地单独操作每一个断路器的手柄，不会出现相邻手柄互相干扰的问题。进出线端的接线空间设计合理，导线接入后弯曲半径符合布线规范，不会出现导线过度弯折损伤绝缘层的情况，同时端子处的隔离结构可以避免接线时导线毛刺外露引发的相间短路风险，提升接线作业的安全性。

　　在结构细节处理上，断路器的灭弧室采用多栅片灭弧结构，分断故障电流时产生的电弧可以被栅片快速切割、冷却，快速熄灭电弧，避免电弧持续灼烧触头，提升断路器的分断能力与使用寿命。触头部分采用耐电弧磨损的合金材料，经过多次分断循环后依然能保持可靠接触，降低接触电阻，减少正常运行时的触头温升。外壳的拼接结构采用卡扣加超声焊接的组合方式，既保证外壳拼接的紧密性，避免内部元件受灰尘、潮气侵蚀，也能在分断故障电流时承受内部的瞬时压力，不会出现外壳开裂的问题。

　　针对实际运维场景，断路器正面预留了标识位，可以粘贴回路标签，方便运维人员快速识别每个断路器对应的供电回路，减少排查故障的时间。操作手柄的位置标识清晰，合闸、分闸、脱扣三个位置的区分明显，即使在光线较差的配电间内，也能快速判断断路器的工作状态。整体结构的零件通用性强，同系列不同额定电流的产品可共用大部分外壳与机构零件，能够降低生产制造的模具成本，也方便后期的备件更换与维护。
