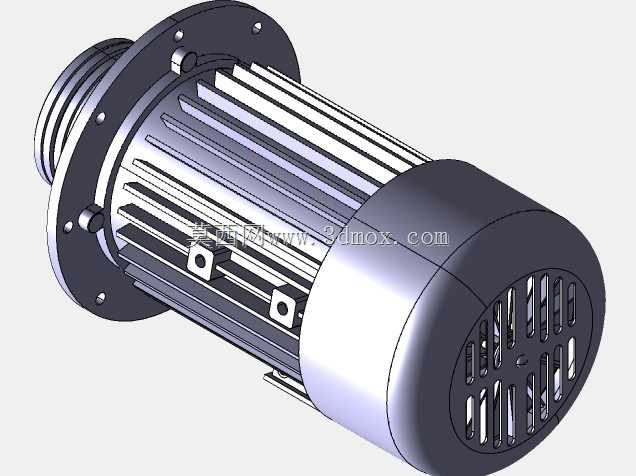

带输出带轮的封闭式三相异步电动马达结构

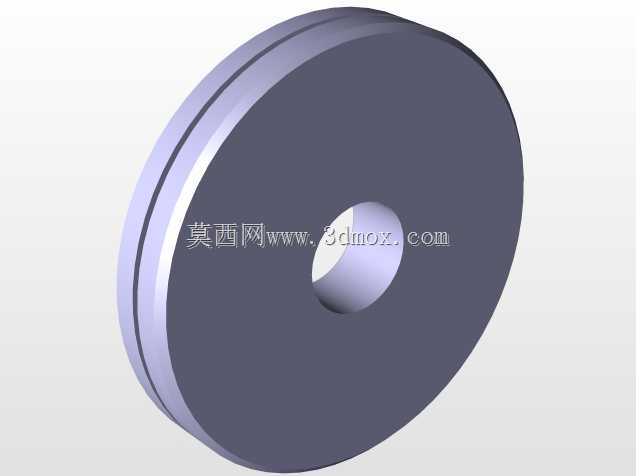

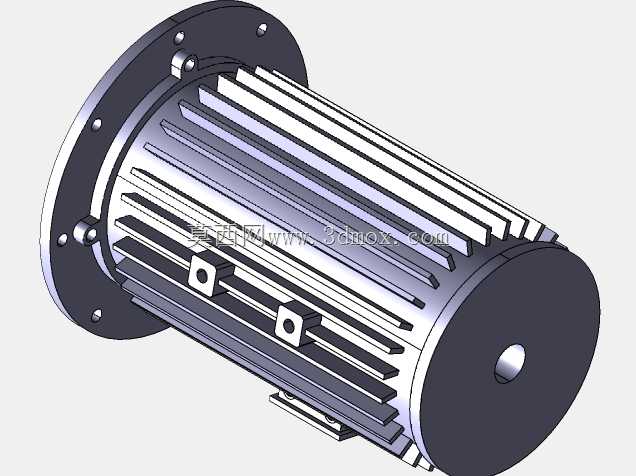

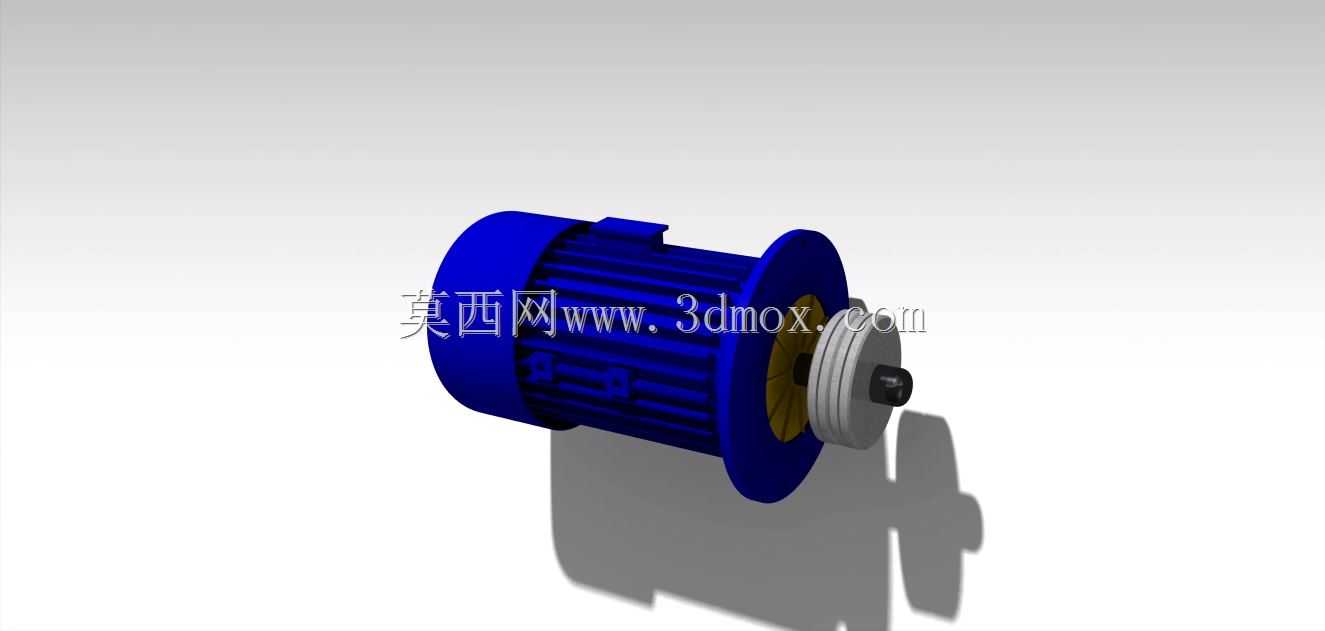

　　做产线改造和非标设备设计的工程师都清楚，动力源选型是整套设备传动链设计的起点，这款带输出带轮的电动马达结构，覆盖了多数中小功率传动场景的安装适配需求，从轻工包装线的输送带驱动，到小型加工专机的主轴动力输入，再到农用辅助机具、小型物流分拣设备的动力供给，都能匹配对应的安装工况。不同于外露式转子的简易动力结构，这款马达采用全封闭筒式机壳设计，外壳沿周向布置的平行散热筋，是建模时特意还原的细节——实际生产中这类封闭自扇冷结构的马达，能在多粉尘、有少量切削液飞溅的车间环境下稳定运行，避免异物进入定子腔造成绕组损坏，日常维护仅需定期检查后端轴承润滑状态，不用频繁拆解清理内部积尘。输出端直接集成了V型带轮，这点在建模时做了装配公差的还原：

　　带轮与输出轴采用过渡配合加键槽周向固定，轴端用锁紧挡圈做轴向限位，实际装配时不需要额外加装联轴器或二次加工输出轴，能直接匹配三角带传动的安装需求，省去了选型后单独配装带轮、校核轴伸负载的步骤，对于快速搭建设备三维布局的设计人员来说，能直接调用模型完成带传动张紧结构的布局校核。从安装边界来看，模型还原了前端法兰端盖的完整安装孔位，端盖止口的尺寸公差、安装孔的中心距都按照通用工业马达的安装规范做了匹配，既可以通过前端法兰做立式安装固定在设备立板上，也能搭配卧式底脚完成水平安装，适配不同设备的安装空间要求；输出轴的伸出长度、带轮的节圆直径都做了参数化还原，设计时可以直接测量带轮中心到安装面的距离，快速核算三角带的长度规格、

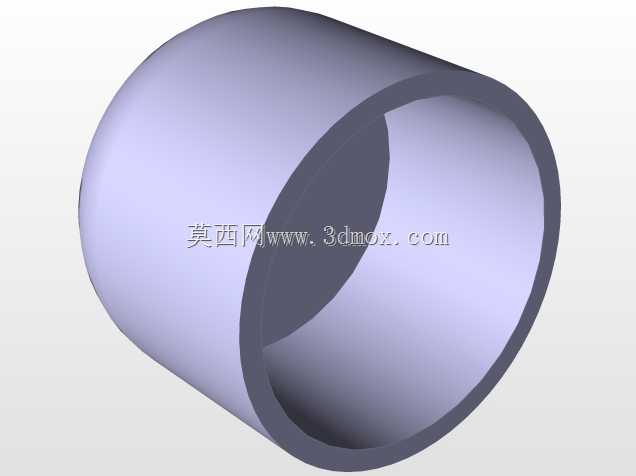

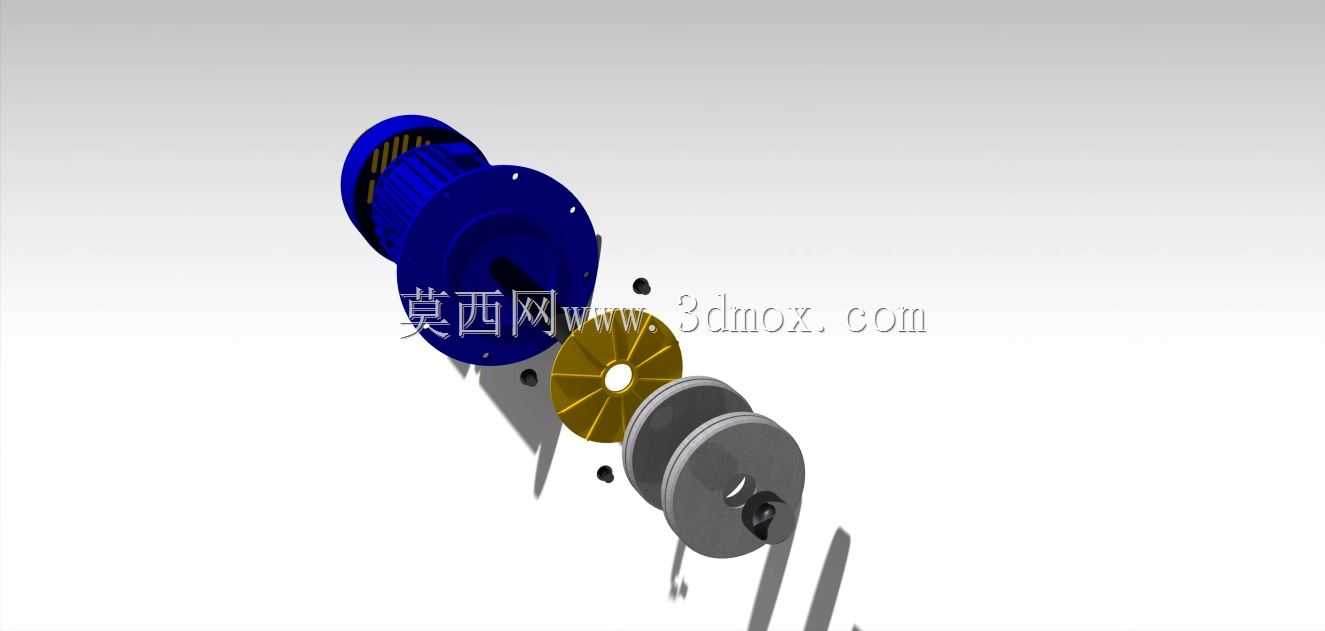

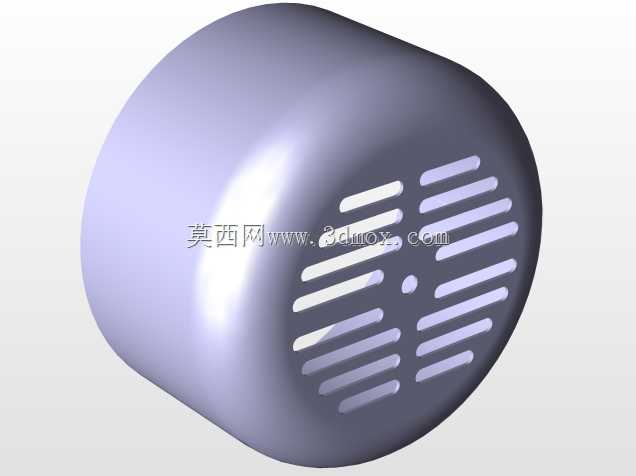

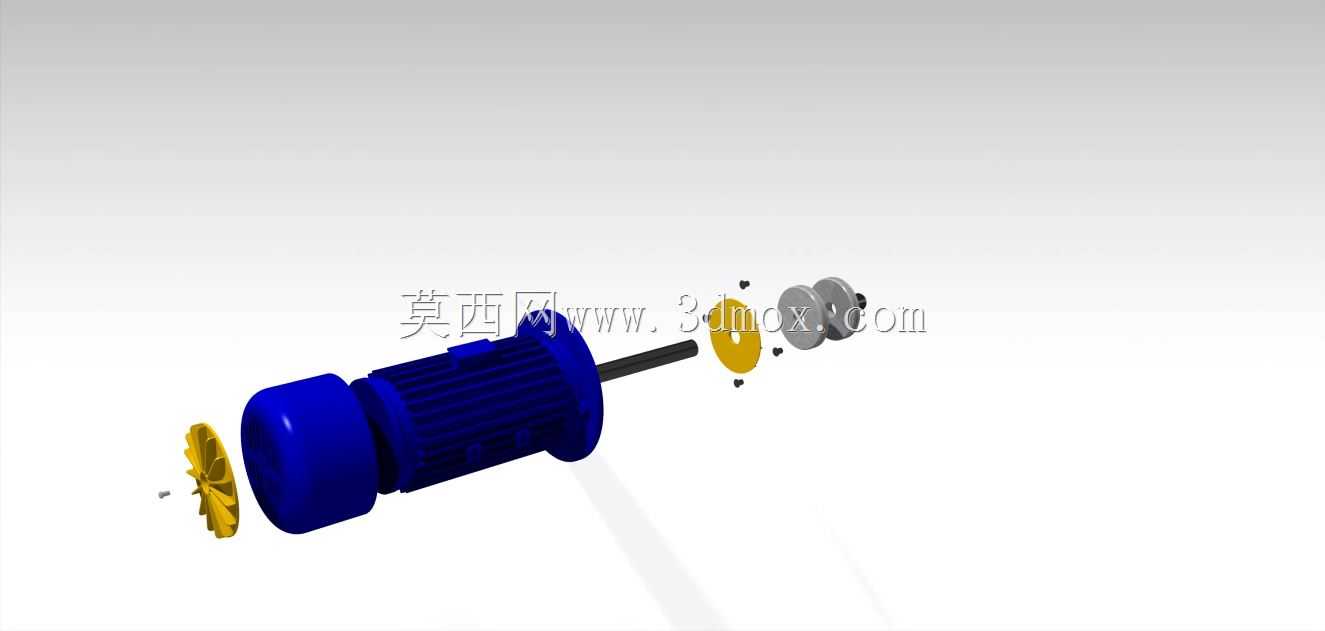

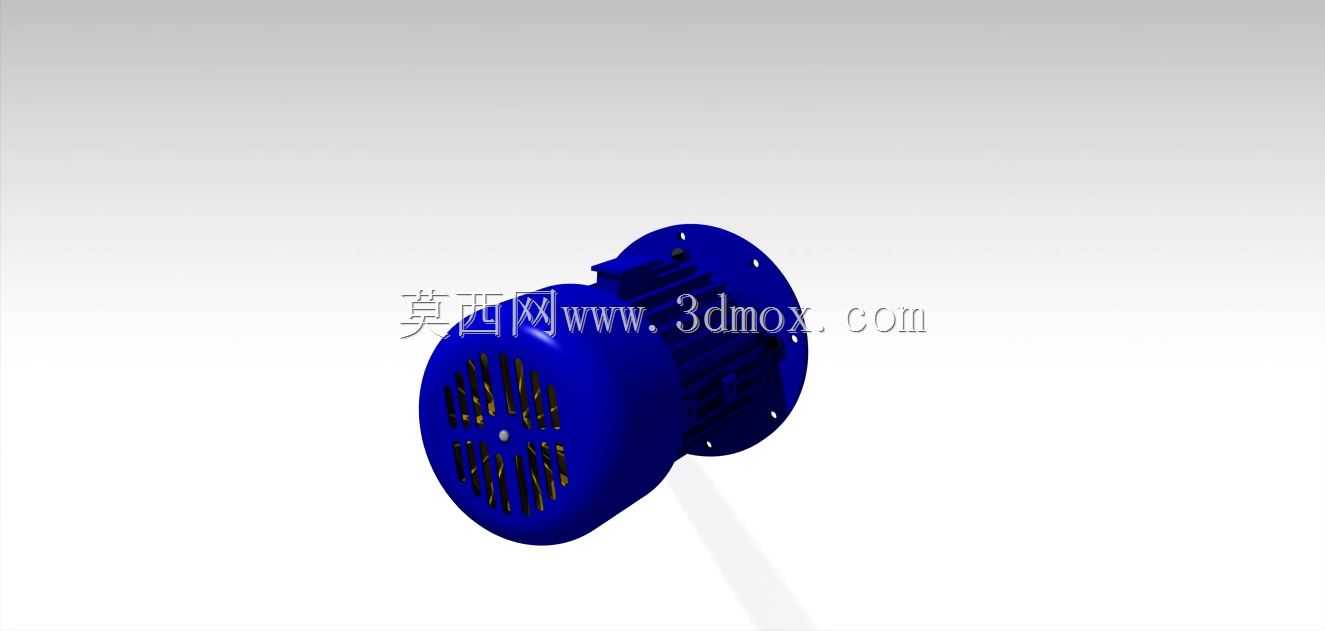

　　张紧轮的布置位置，避免后期装配时出现带体干涉、张紧量不足的问题。建模时特意区分了机壳、定子绕组、端盖、轴承、输出轴、带轮的不同材质属性，机壳采用铸铁材质的外观质感，带轮做了钢制件的表面处理还原，甚至连后端风罩的通风孔结构都做了1:1还原，做装配动画或者设备渲染时，不需要额外拆分零件就能直接赋予材质，快速出方案展示图。实际选型参考时，这款结构的马达功率覆盖0.75kW到7.5kW的常用区间，对应的输出轴径、法兰安装尺寸都符合通用工业标准，不管是替换现有设备上的老旧马达，还是新建设备的动力源选型，都能直接匹配现有安装位，不用重新加工安装板或者调整传动部件位置。要注意的是，模型还原的带轮是适配A型三角带的结构，

　　设计时如果需要用其他型号的传动带，只需要替换带轮零件即可，马达主体的安装尺寸、轴伸规格都不需要改动，能快速完成变型设计。另外，机壳上的接线盒位置也做了准确还原，建模时可以根据设备的布线方向，调整接线盒的出线方向，避免后期布线时出现线缆与周边结构干涉的问题，这点在做紧凑空间的设备布局时尤其重要，很多新手建模时容易忽略接线盒的安装空间，导致现场装配时线缆弯折半径不足，影响接线可靠性。从散热结构的设计来看，外壳的散热筋高度、间距都按照实际热仿真的优化结果做了还原，连续额定运行时，机壳表面温度能稳定在允许范围内，不需要额外加装外部散热装置，能减少设备的附属部件数量，降低整体成本。输出端的轴承位做了双轴承支撑的结构还原，能承受一定的径向皮带拉力，避免带传动的径向力长期作用导致轴弯曲、轴承过早损坏，这点相比单轴承支撑的简易马达结构，更适合带传动这类有径向负载的应用场景，不会运行几个月就出现轴端漏油、轴承异响的问题。
