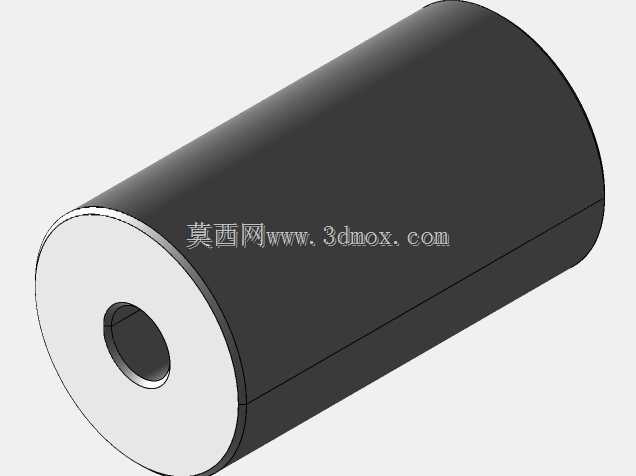

R50规格同轴空心圆柱辊筒结构

　　这款R50规格的同轴空心圆柱构件，在轻工输送、物料牵引、精密导向类设备中应用十分广泛，日常在薄膜收卷工位、窄带输送线、线材导向架上都能见到同结构部件的身影，它的核心作用是为运动的带状、线状物料提供稳定的圆周支撑，同时自身可随物料运动同步转动，减少物料行进过程中的滑动摩擦阻力，避免物料表面被剐蹭拉伤。从结构设计逻辑来看，采用外圆柱面加中心同轴通孔的布局并非偶然，外圆做整周精加工，保证圆柱度误差控制在合理区间，转动过程中不会出现径向跳动超标的问题，避免带动物料出现周期性偏移；中心通孔的设计一方面是为了穿装固定芯轴，让整个辊筒可以通过两端轴承座实现稳定的回转支撑，另一方面空心结构能在保证整体刚性的前提下大幅降低构件自重，减少转动惯量，

　　让设备启停阶段的辊筒响应更迅速，不会因为自身惯性过大带动物料出现堆料、拉皱问题。做结构设计时，外圆半径取R50的尺寸是匹配对应线速度要求的，在相同的芯轴转速下，50mm的外圆半径能适配多数中低速输送场景的线速度需求，不需要额外搭配增速或者减速传动结构，简化整套机构的传动链。构件的轴向长度可以根据实际安装工位的宽度灵活调整，但两端面与中心孔的垂直度必须严格管控，否则穿装芯轴后会出现端面偏摆，长时间运行会加剧轴承的单侧磨损，缩短整套支撑组件的使用寿命。实际安装时，中心通孔与芯轴之间会预留合适的配合间隙，两端加装深沟球轴承实现径向定位，轴承外侧通过轴用挡圈或者端盖做轴向限位，防止辊筒在转动过程中出现轴向窜动，避免物料跑偏。

　　外圆柱面的粗糙度需要根据接触物料的特性调整，如果是接触光滑薄膜类物料，外圆需要做精磨处理，避免表面细微凸起划伤物料；如果是输送普通纸箱、工装托盘类工件，外圆可以做适度的粗糙处理，增大接触摩擦力，避免输送过程中出现打滑丢转的问题。很多新手工程师在设计这类辊筒结构时，容易忽略壁厚的均匀性问题，这款结构在建模阶段就做了整周等壁厚设计，保证圆周方向的质量分布均匀，高速转动时不会因为动平衡问题产生异常振动，不需要额外做动平衡去重处理就能满足多数中低速工况的使用要求。另外，构件的外圆与中心孔的同轴度公差是设计管控的核心指标，一旦同轴度超差，辊筒转动时就会出现周期性的径向跳动，轻则导致输送物料出现波浪形褶皱，重则会让整套支撑结构产生共振，

　　影响相邻工位的设备运行精度。在物料导向场景下使用时，这类辊筒通常会成对布置，通过调整两个辊筒的中心距来适配不同厚度的物料，靠辊筒的转动夹持带动物料平稳行进，这时候辊筒的外圆圆度就显得尤为重要，如果圆度误差过大，夹持力会出现周期性波动，容易导致物料出现打滑或者被压溃的问题。做三维建模时，需要重点标注外圆直径、中心通孔直径、轴向长度、两端面与中心孔的垂直度、外圆与中心孔的同轴度这些核心形位公差，方便后续加工环节做精度管控，加工完成后还需要做试装回转测试，保证转动过程无卡滞、无异常偏摆才能投入装配使用。
