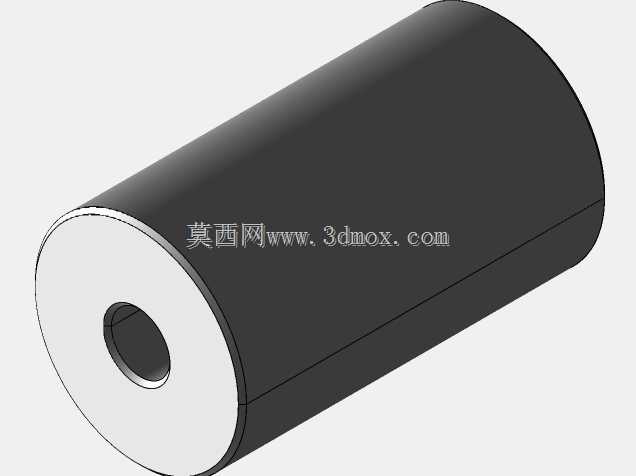

这类带轴向通孔的空心圆柱辊件,在连续输送设备、印刷涂布生产线、薄膜分切设备里是随处可见的基础承载部件,日常做设备改造、旧线维护的时候经常会碰到需要重新测绘、定制这类辊件的场景。从结构上看,它采用外圆柱面做工作接触面,中心同轴通孔作为安装定位基准,整体为等壁厚回转体结构,没有多余的异形凸台或者安装缺口,这种极简的回转结构设计,首先是能最大程度降低辊件自身的转动惯量,在高速运转的工况下,启停阶段的冲击载荷会比同外径的实心辊小很多,能有效降低配套驱动端的负载冗余要求。
做这类辊件的三维建模时,首先要卡死的是外圆柱面的圆柱度公差,因为它的外圆直接和输送的物料、皮带或者薄膜接触,如果圆柱度超差,运转过程中就会出现皮带跑偏、薄膜张力不均、物料输送卡顿的问题,实际生产里很多输送线的跑偏故障,根源都在辊筒外圆的形位公差没控制好。中心通孔的设计不是单纯为了减重,通孔是用来穿装固定芯轴的,通孔和芯轴的配合一般选间隙配合或者过渡配合,根据辊件是从动辊还是主动辊调整配合公差:如果是无动力的从动支撑辊,配合间隙可以稍大,方便现场拆装更换,只要保证径向跳动量在允许范围内就行;如果是带驱动的主动辊,配合就要选稍紧的过渡配合,必要的时候还要增加键槽来传递扭矩,避免运转过程中辊筒和芯轴出现相对滑动。
从安装边界来说,这类辊件的轴向长度要比配套输送面的有效宽度窄10到20毫米,两端留出安装轴承座的空间,外圆直径的选择要根据输送物料的单重、线速度来定:输送较重的成件物料时,外圆直径要选大一些,壁厚也要相应增加,避免辊筒受载后出现弯曲变形;如果是薄膜、纸张这类轻载高速的工况,外圆直径可以适当缩小,壁厚做薄,降低自身重量的同时减少转动惯量,让张力控制更精准。设计的时候还要考虑辊面的处理工艺,普通输送工况用精车后的钢面就行,如果是需要摩擦力驱动的场景,外圆还要包胶或者做滚花处理,不过这些表面处理的结构在三维建模的时候要预留出对应的厚度尺寸,避免加工后外圆直径超差。
很多新手工程师做这类辊件设计的时候,容易忽略两端面的倒角处理,实际加工和装配的时候,两端内孔和外圆的倒角是必须要做的,内孔倒角能方便芯轴穿装,避免装配时刮伤芯轴表面,外圆倒角能去除加工毛刺,防止运转过程中毛刺刮伤输送皮带或者物料表面。另外这类空心辊的壁厚要均匀,建模的时候要保证内外圆柱面的同轴度,不然高速转动的时候会出现明显的动不平衡问题,设备运转到一定转速就会产生共振,不仅会产生噪音,还会加速两端轴承的磨损,缩短整线的维护周期。
在不同的应用场景里,这类辊件的功能侧重也有区别:用在皮带输送机上的时候,它主要起支撑皮带、承载物料重量的作用,设计时要重点校核径向载荷下的挠度,保证满载情况下辊筒的弯曲变形量不超过皮带允许的范围;用在印刷设备的导纸辊位置时,重点要控制辊面的表面粗糙度和径向跳动,避免纸张走偏或者印刷套印不准;用在薄膜拉伸设备里的时候,还要考虑辊面的温度变形,如果是加热辊的话还要在内部预留加热介质的流道,但基础的空心圆柱同轴结构是所有这类辊件的设计基础,掌握这个基础结构的建模要点,再根据不同工况做对应的结构调整,就能适配绝大多数的辊类应用场景。建模过程中要优先保证回转特征的同轴度约束,所有尺寸都要从实际安装需求出发,不要随意增加不必要的结构特征,尽量简化加工工艺,因为这类基础零部件的用量很大,工艺性好的结构能大幅降低加工成本,也能减少后续维护的替换成本。
