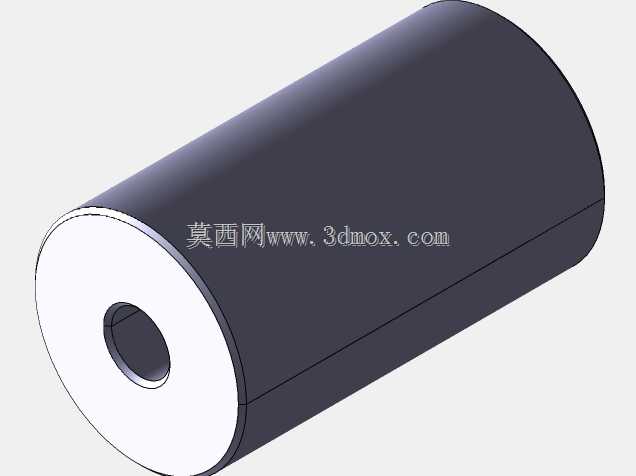

同轴空心圆柱辊筒结构三维设计

　　这类同轴空心圆柱构件常作为输送线、导料机构中的支撑辊或传动辊使用，在轻工包装、物流分拣、金属卷材加工等场景中十分常见，核心作用是为带状、线状、薄片状物料提供稳定的承托与导向，或是作为从动辊配合传动带实现动力的平稳传递。从结构设计逻辑来看，采用外圆柱面加中心同轴通孔的构型，首先是在保证辊面工作刚度的前提下尽可能降低构件自重，减少转动惯量，降低驱动端的动力损耗，同时中心通孔可直接穿装固定芯轴，无需额外设计轴座连接结构，大幅简化安装环节的装配复杂度。外圆柱面的加工精度直接决定了物料输送过程的平稳性，设计时需严格控制外圆的圆柱度与径向跳动公差，避免辊面转动时出现周期性跳动，导致物料偏移、打滑甚至表面划伤；

　　中心通孔与外圆的同轴度是核心形位公差要求，若同轴度偏差过大，辊筒高速转动时会产生明显的偏心振动，不仅会产生额外的运行噪音，长期使用还会加剧两端支撑轴承的磨损，缩短整套机构的维护周期。从安装边界来看，这类辊筒的轴向长度需匹配对应输送线的机架内侧安装间距，两端预留的轴承安装位需与标准轴承的内圈尺寸适配，中心通孔的直径需根据芯轴的承载能力计算确定，当辊筒需要承受较大的径向载荷时，可适当增加筒壁厚度，避免辊面受载后出现凹陷变形；若用于高速输送场景，还需在设计阶段做动平衡校核，在筒壁对应位置做去重处理，保证转动时的动平衡精度满足使用要求。不同于实心辊结构，空心构型的辊筒在同等自重下拥有更大的抗弯截面模量，抗弯曲变形能力更强，

　　尤其适合长跨度的输送工位使用，能够在减少材料用量的同时保证足够的结构强度。实际应用中，辊面可根据接触物料的特性做不同的表面处理，比如接触易滑物料时可做滚花或包胶处理增加摩擦力，接触洁净要求高的物料时可做抛光或镀铬处理降低表面粗糙度，避免物料残留或污染。设计建模过程中，需优先保证外圆柱面与中心孔的同轴约束，两端的端面需与中心轴线保持垂直，避免安装后芯轴出现偏斜，导致辊筒转动卡滞；筒壁与端面的过渡位置需设置合理的圆角，减少应力集中，避免长期受交变载荷作用下出现疲劳开裂。这类构件的结构看似简单，但公差匹配与尺寸边界的合理性直接决定了整套输送机构的运行稳定性，建模时需充分考虑实际装配的公差配合，

　　比如中心通孔与芯轴的配合间隙需根据安装方式选择，若为固定芯轴从动辊结构，通孔与芯轴间需预留足够的间隙保证辊筒可灵活转动，若为辊轴一体转动结构，则需保证通孔与轴的过盈配合量满足扭矩传递要求，避免转动时出现辊筒与芯轴打滑的情况。在不同的应用场景下，这类辊筒的尺寸参数会有明显差异，比如用于薄型薄膜输送的导辊，径向尺寸通常较小，表面粗糙度要求极高，避免划伤薄膜表面；用于重型物料输送的支撑辊，径向尺寸与筒壁厚度都会相应增加，提升径向承载能力；用于线材导向的导辊，还可在外圆柱面开设对应弧度的导向槽，避免线材在输送过程中出现轴向窜动。建模过程中无需额外设计复杂的附加结构，保持圆柱面的完整性与同轴度即可，后续可根据实际使用需求在端面加装链轮、带轮等传动件，或是在中心孔内加装轴承衬套，适配不同的安装工况。
