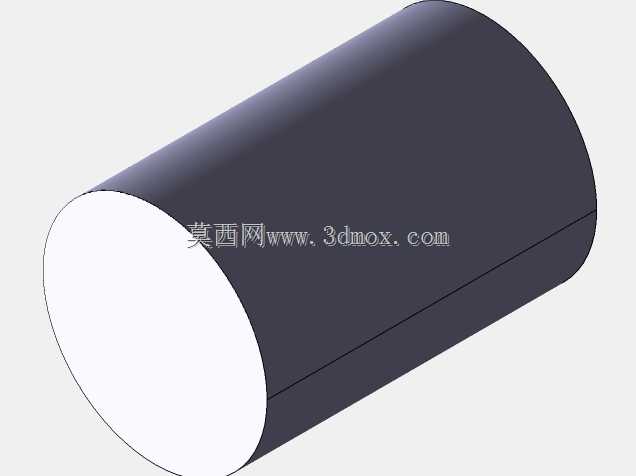

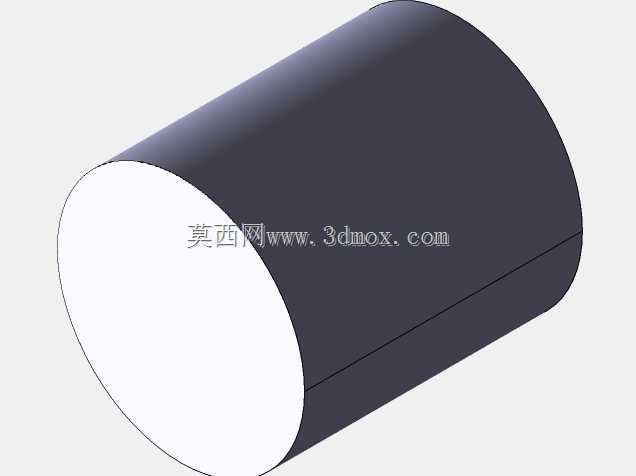

实心圆柱结构件三维设计模型

　　在常规机械传动与支撑结构的设计场景中，这类实心圆柱结构件是应用范围极广的基础零件，从输送线的从动辊支撑芯轴，到小型工装夹具的定位柱，再到液压设备的导向柱塞坯体，都能看到这类回转体结构的身影。不同于空心薄壁套筒类零件，实心结构的圆柱件在抗径向载荷、抗扭转载荷的表现上更具优势，当设备运行过程中存在周期性冲击载荷时，实心结构不会出现薄壁件易发生的凹陷、失圆变形问题，能长期保持圆柱面的形位公差精度，保障配合部件的运行稳定性。

　　从设计思路来看，这类圆柱件的建模过程首先要确定核心的回转轴线，所有外圆面的轮廓都围绕该轴线做回转特征生成，建模时需要优先保证两端面与轴线的垂直度公差，避免安装后出现端面跳动超差的问题。外圆面的表面粗糙度需要根据实际配合需求调整，如果是作为滑动配合面使用，外圆面需要预留磨削加工余量，建模时要标注清楚加工余量的范围；如果是作为过盈配合的安装基准面，需要根据配合公差带调整外圆的实际尺寸，避免装配时出现压装力过大或者配合松动的问题。

　　在实际设备应用中，这类圆柱件常作为定位基准使用，比如焊接工装的定位销基体，安装时需要将一端插入设备底座的安装孔内，通过过盈配合或者键连接实现周向固定，另一端伸出的圆柱面作为工件的定位基准，保证工件每次装夹的位置一致性。如果是作为传动芯轴使用，圆柱件的一端需要加工出键槽或者扁位，用来和传动轮连接传递扭矩，这时候建模时需要注意键槽的对称度公差，避免传动过程中出现键侧受力不均导致的键磨损、轴面压溃问题。

　　关于外形尺寸与安装边界，这类圆柱件的长径比是设计时需要重点考量的参数，当长径比超过10时，需要校核零件的挠度变形，避免受载后出现弯曲变形影响正常运行；如果长径比小于2，一般作为支撑垫块或者传力柱使用，不需要额外做挠度校核。安装时需要注意，圆柱件的安装孔深度要大于零件插入端的长度，避免安装时出现端面顶死导致的装配不到位问题，同时配合面的入口处需要设计倒角，方便装配时的导向，也能避免安装过程中刮伤配合孔的内壁。

　　在不同的工况下，这类圆柱件的材料选择也有区别，常规无腐蚀的室内工况可以选用45号钢做调质处理，既能保证足够的强度，也具备较好的切削加工性能；如果是在潮湿或者有弱腐蚀的工况下使用，可以选用不锈钢材料或者做表面镀锌、镀铬处理，提升零件的防锈耐腐蚀能力；如果是作为轻量化设备的支撑件，也可以选用铝合金材料做硬质阳极氧化处理，在保证足够支撑强度的前提下降低零件整体重量。

　　建模过程中需要注意，圆柱面与两端面的交接处需要根据使用需求设计圆角或者倒角，如果是作为滑动配合面使用，交接处的圆角半径不能过大，避免影响配合件的行程；如果是作为受力支撑件，交接处需要设计足够大的过渡圆角，降低应力集中系数，避免长期受载后在交接处出现疲劳裂纹。另外，当圆柱件需要做轴向固定时，要在对应的位置设计卡簧槽或者螺纹孔，建模时要保证卡簧槽的宽度、深度符合标准件的尺寸要求，避免后续装配时出现卡簧无法安装或者固定失效的问题。
