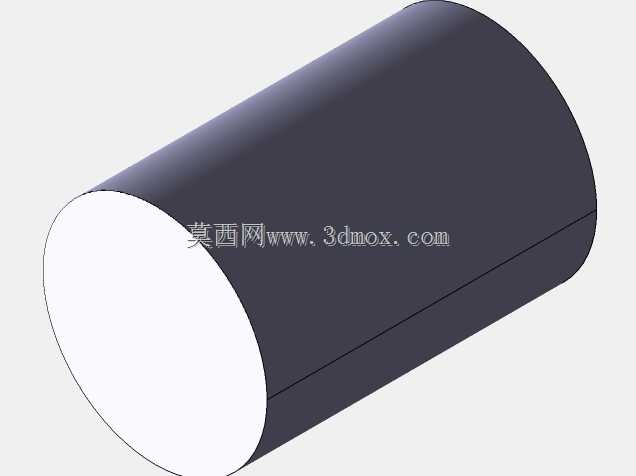

实心圆柱结构件三维设计

　　做了快十年结构设计，这类实心圆柱回转件是日常建模里最常碰到的基础件，别看着外形简单，真要落地到实际设备里，要考量的细节一点不少。先从实际应用场景说，这类圆柱件最常出现在传动系统的支撑段、工装夹具的定位柱、输送设备的从动辊芯、液压系统的柱塞坯体里，不同场景下对圆柱的径向跳动、端面垂直度、表面粗糙度的要求差得很远，建模的时候就得提前把后续加工的工艺余量考虑进去，不能只画个光溜溜的圆柱就完事。

　　很多刚入行的新人画这类零件，总觉得就是拉个凸台倒个角就行，其实真要匹配安装边界，首先得卡准两个核心尺寸：一个是圆柱的外径公差，要是做定位柱用，和安装孔的配合一般选H7/h6的间隙配合，外径尺寸得留0.02到0.05毫米的磨削余量，要是做传动芯轴，和轴承内圈配合的段还要单独做公差带，不能整个圆柱外径都做一样的尺寸；另一个是圆柱的轴向长度，得提前算好两端安装端盖、锁紧螺母、密封件的占位尺寸，不能装完之后轴端突出端盖太多，也不能缩进去导致锁紧件压不紧。

　　设计思路上，首先要根据实际受力情况选材料密度，要是受径向载荷大的场景，比如破碎机的支撑柱，就得选45号钢调质的参数，建模的时候把材料密度设成7.85g每立方厘米，后续做有限元分析的时候能直接算挠度，要是用在输送设备的轻载辊芯，选普通Q235就行，甚至可以做成空心的减重，但这次的模型是实心结构，明显是用在重载、有冲击载荷的工位，比如冲压设备的导向柱、工装的定位销基体，实心结构的抗扭、抗径向冲击能力比空心管好太多，不会在频繁冲击下出现管壁变形的问题。

　　再说说安装边界的问题，这类圆柱件安装的时候，两端一般是和轴承座、安装板的孔配合，所以建模的时候两端的端面一定要做垂直度约束，和圆柱轴线的垂直度公差得控制在0.01毫米每100毫米长度以内，不然装上去之后转起来会有径向跳动，时间长了会磨坏轴承，还会产生异常噪音。另外如果是用在有相对运动的场景，比如液压缸的柱塞，圆柱表面还要考虑镀铬层的厚度，建模的时候外径尺寸要提前减去镀层厚度，不然镀完铬之后尺寸超差，装不进缸筒里。

　　实际用的时候，这类圆柱件还有个容易忽略的点，就是边缘的倒角，不能做尖锐的直角，不然安装的时候容易刮伤安装孔的内壁，还会在热处理的时候产生应力集中，导致端部开裂，一般两端都要做1×45度的倒角，要是和密封件配合的段，倒角还要做的更圆滑，避免刮伤密封圈的唇口。还有如果圆柱长度比较长，长径比超过10的话，还要考虑加工时的让刀问题，建模的时候可以把中间段的外径做微小的腰鼓形公差，补偿加工时的让刀变形，保证装上去之后整个圆柱的配合间隙均匀。

　　从功能特性来说，这类实心圆柱件的核心作用就是传递扭矩、提供支撑、保证运动的直线度或者回转同轴度，所以建模的时候整个圆柱的轴线一定要和基准轴完全重合，不能有偏移，不然后续出工程图的时候尺寸基准就错了，加工出来的零件装上去肯定不同心。另外如果是做传动用的轴类圆柱，后续还要在上面开键槽、钻定位销孔，建模的时候就要提前预留好这些特征的位置，不能等整个模型都做完了再临时加，容易出现位置度超差的问题。

　　我之前做过一个自动化生产线的定位柱，就是类似的实心圆柱结构，一开始没考虑安装时的导向问题，端部做的直角，工人装配的时候经常对不准孔，把安装板的孔边撞变形，后来改了端部的倒角，加了一小段导向锥，装配效率提了三倍，还减少了零件的磕碰伤。所以别看这类零件外形简单，每一个尺寸、每一个工艺结构都是从实际装配、使用的痛点里磨出来的，不是随便画个圆柱就能拿去加工的。

　　建模的时候还要注意，回转体的特征一定要用旋转命令来做，不要用拉伸命令堆，不然圆柱面的曲面连续性不好，后续导到CAM软件里做加工路径的时候，会出现碎面，导致加工出来的表面有刀纹。另外圆柱的端面和柱面的相交处，要根据实际使用场景决定是做倒角还是圆角，要是有应力集中的工况，比如频繁受冲击的位置，要做圆角过渡，减少应力集中，提升零件的疲劳寿命，要是需要靠端面定位的场景，就必须做清角或者倒角，保证端面能和定位面完全贴合，不能有缝隙。

　　还有尺寸链的核算，比如圆柱装到两个轴承座之间，要算好轴向的窜动量，不能把尺寸做的刚好卡死，要留0.1到0.3毫米的热膨胀间隙，不然设备运行起来温度升高，圆柱热胀伸长，会把轴承顶坏，这也是建模的时候就要提前考虑的，不能只看静态的装配尺寸，还要考虑设备运行时的温度变化带来的尺寸变形。

　　总的来说，这类基础的实心圆柱回转件，是整个机械结构里的“骨架”类零件，看起来不起眼，但尺寸、形位公差、工艺结构只要有一点没考虑到，整个设备的运行精度、使用寿命都会受影响，做三维建模的时候不能因为外形简单就敷衍，得把实际加工、装配、运行的全流程场景都嵌到设计思路里，做出来的模型才是能落地生产的有用模型，而不是只能看的外观件。
