1/4英寸NAB标准磁带卷盘集线器结构

　　在专业录音棚、广播电台的开盘式音频录制设备中，磁带卷盘的定位装夹是保障走带稳定性的核心环节，这款适配1/4英寸磁带的NAB集线器，正是为解决通用卷盘与专业录放机主轴的适配问题设计的专用装夹零件。日常使用场景里，不同厂商生产的开盘磁带卷盘内孔尺寸存在细微公差，若没有统一标准的转接集线器，卷盘装夹后容易出现径向跳动，轻则导致走带速度不均引发音频抖晃，重则会造成磁带边缘磨损、带基拉伤，直接损毁珍贵的录音素材，而符合NAB工程手册规范的集线器，能通过统一的接口基准消除这类装夹误差。

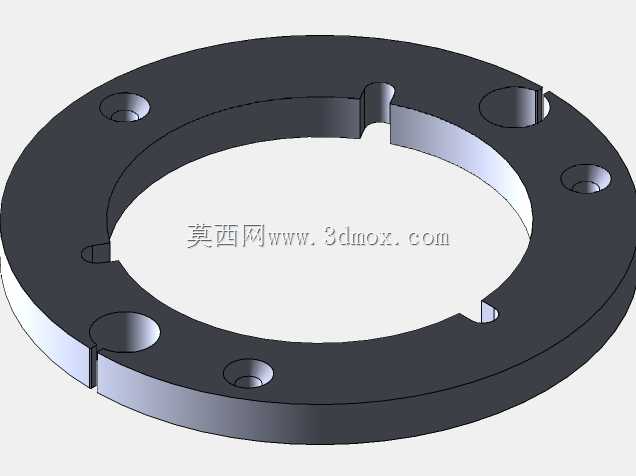

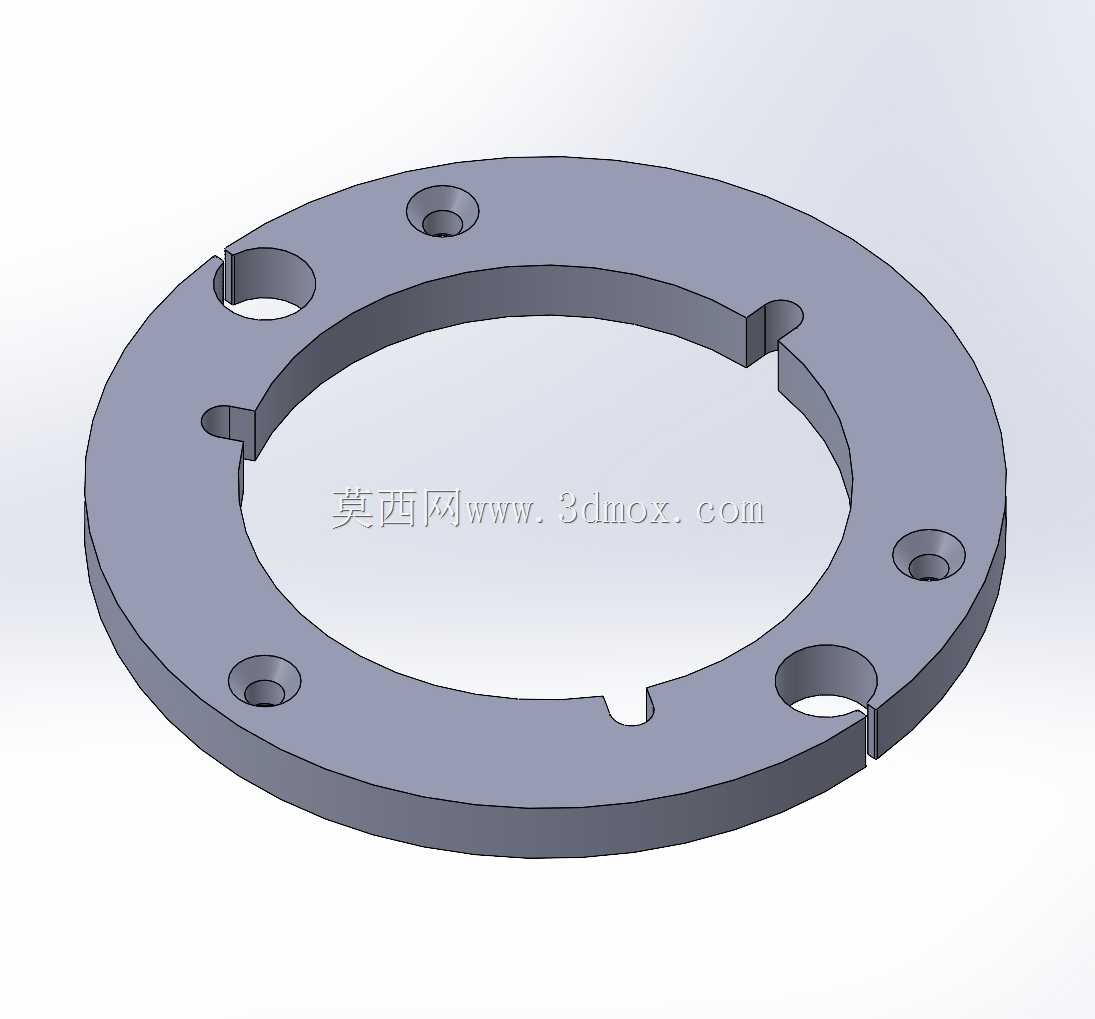

　　从功能特性上看，该零件作为卷盘与设备主轴之间的转接载体，需要同时承担径向定位、周向止转、轴向压紧三个核心作用。零件主体为环形薄盘结构，中心大孔用于嵌套设备主轴的定位轴颈，内圈分布的三处缺口对应主轴上的止动凸键，装夹后可传递主轴的转动力矩，避免卷盘与主轴之间出现相对滑动；外圈分布的不同规格通孔，分别对应卷盘端面的定位销孔与锁紧螺丝过孔，其中沉头孔设计可让锁紧螺丝安装后端面与集线器表面齐平，不会突出表面刮伤磁带卷盘的塑料端面，而大尺寸的通孔则用于避让卷盘上的定位凸台，保证集线器与卷盘端面完全贴合，没有装配间隙。

　　设计过程中首先要严格遵循NAB标准中规定的安装边界尺寸，中心孔的直径公差需要控制在IT7级精度范围内，既要保证能顺畅套入标准主轴，又不能因间隙过大产生径向窜动；内圈止动缺口的位置度公差需要严格管控，三个缺口相对于中心孔的角度偏差不能超过0.5度，否则装夹时会出现止转键卡滞，无法完全贴合到位。考虑到实际使用中集线器需要频繁拆装，零件的厚度设计为5mm，既保证了足够的结构刚性，在频繁锁紧受力时不会发生翘曲变形，又不会过度占用卷盘与主轴之间的安装空间，适配绝大多数主流型号的开盘式录音机与磁带卷盘。

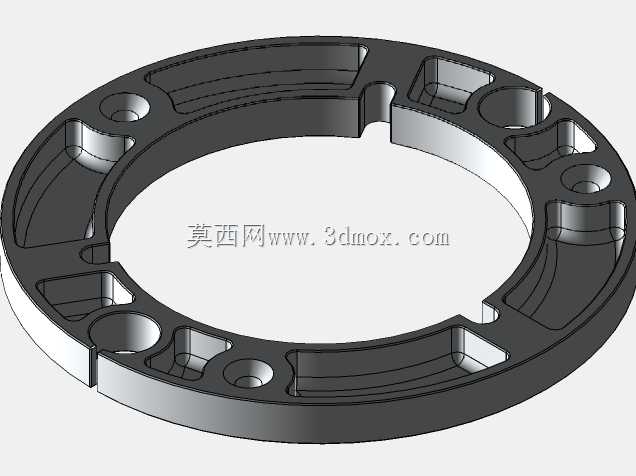

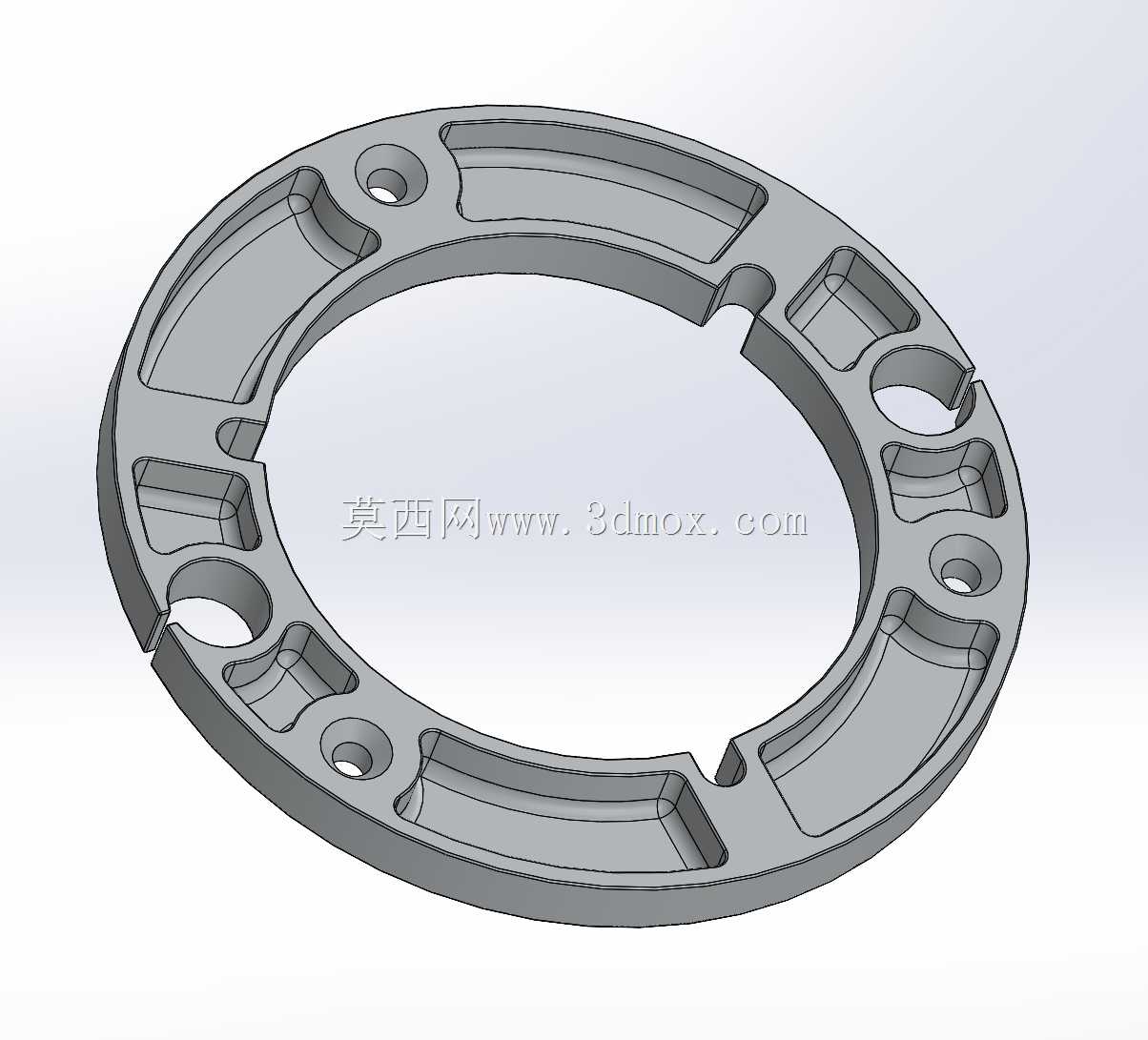

　　针对不同的使用需求，该结构同时兼顾了实体加工与3D打印两种制造场景的适配性：如果采用金属切削加工，可选用铝合金作为原材料，表面做硬质阳极氧化处理，提升零件的耐磨性能，长期拆装使用也不会出现孔位磨损导致的定位失效；如果采用FDM熔融沉积3D打印制作，可将非受力区域做适当的骨架化镂空处理，在保证结构强度满足使用要求的前提下，减少打印材料消耗、缩短打印成型时间，打印完成后仅需要对装配接触面做简单的打磨去层纹处理，即可达到使用要求，非常适合录音爱好者自行制作替换配件。

　　实际装配验证环节中，需要重点确认集线器与卷盘端面的贴合度，将集线器扣合在卷盘端面时，所有定位孔都要与卷盘上的对应结构完全对齐，不能出现偏斜，锁紧后卷盘与集线器之间不能有相对转动；装到设备主轴上时，要确认止转缺口完全卡入主轴的凸键，推入到位后端面与主轴定位台贴合，没有轴向窜动间隙，这样在高速走带、快速倒带的工况下，卷盘都能保持稳定的转动状态，不会出现偏心晃动。在日常维护中，这类集线器属于易损耗的装夹配件，长期使用后止转缺口位置会因频繁受力出现磨损，当缺口处出现明显的配合间隙时，就需要及时更换，避免因定位失效损伤磁带。
