车间排水用废油坑结构设计方案

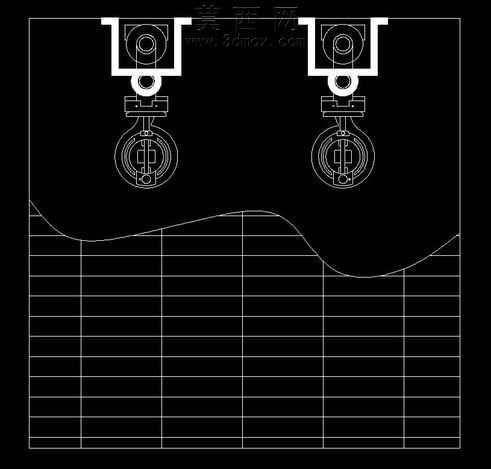

本作品为车间场景配套的排水废油坑三维结构设计，建模过程严格遵循工业排污设施的设计规范，首先基于现场排污需求确定坑体的整体容积与布局尺寸，采用对称式双吊装位结构设计，在坑体顶部设置两组带铰接结构的吊装连接组件，方便坑体的安装就位与后期维护吊装作业。建模阶段优先采用参数化草图绘制坑体的主体轮廓，对坑壁的网格加强结构进行等距阵列排布，保证坑体在承受地面荷载与废液浸泡时的结构强度，避免长期使用出现变形渗漏问题。顶部的吊装连接结构采用销轴铰接设计，建模时对铰接处的配合间隙进行精准预留，保证吊装过程中吊具连接的灵活性，同时对吊耳的受力截面做加厚处理，匹配坑体满载废液时的整体重量荷载。材质设置上，坑体主体部分采用耐油耐腐蚀的铸铁材质，表面做粗糙防锈纹理处理，模拟实际工业设施的铸造成型质感，铰接销轴部分采用调质合金钢材质，表面做光滑金属质感处理，区分不同部件的材质属性与功能特性。设计思路围绕车间日常生产中产生的废油、废水混合废液的收集排放需求展开，坑体上部的弧形过渡结构能够引导废液顺畅流入坑内，避免边角积液残留，坑壁的网格加强筋既能够提升结构刚性，也能够在坑体安装时与周边混凝土基础更好地嵌合固定，提升整体安装稳定性。模型完整还原了废油坑从主体坑槽到顶部吊装连接件的全部结构细节，各部件之间的装配关系清晰明确，可直接用于生产加工参考、车间排污系统布局模拟，也可作为相关环保排污设施设计的参考案例，帮助设计人员快速理解工业废油收集坑的结构逻辑与设计要点，缩短同类设施的设计开发周期。
