通风式制动盘结构性能仿真分析方案

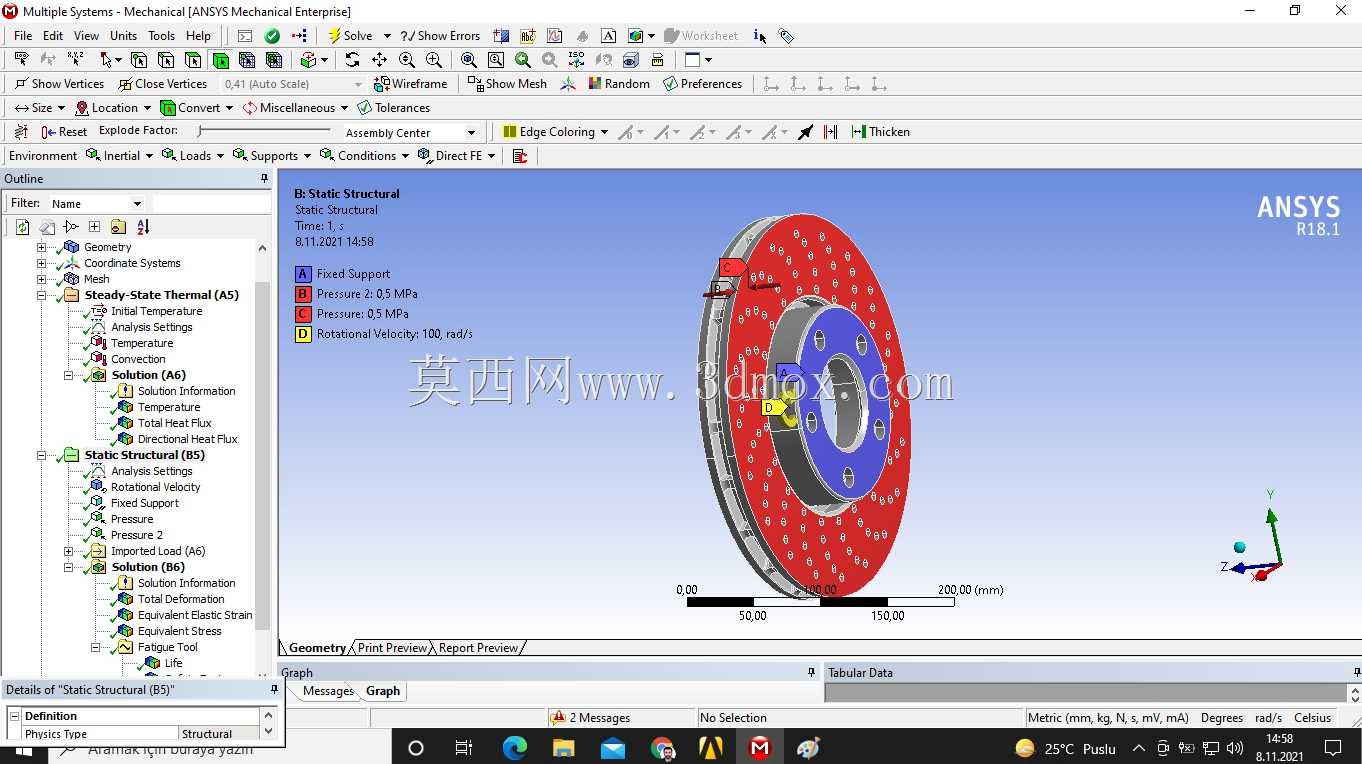

　　乘用车盘式制动系统的核心承载部件就是制动盘，日常行驶中频繁的制动动作，会让制动盘同时承受机械挤压载荷与摩擦热载荷的耦合作用，不少售后反馈的制动抖动、制动盘偏磨、热衰退等故障，本质上都是设计阶段没有充分校核耦合工况下的应力与变形分布导致的。这次的分析方案，是针对常见的五孔安装通风制动盘展开，先从安装边界入手梳理约束逻辑：制动盘通过中心定位止口与轮毂轴头配合，五个均布的安装螺栓孔位置施加全自由度约束，完全模拟实车装配时的固定状态，避免约束设置不合理导致的仿真结果失真。

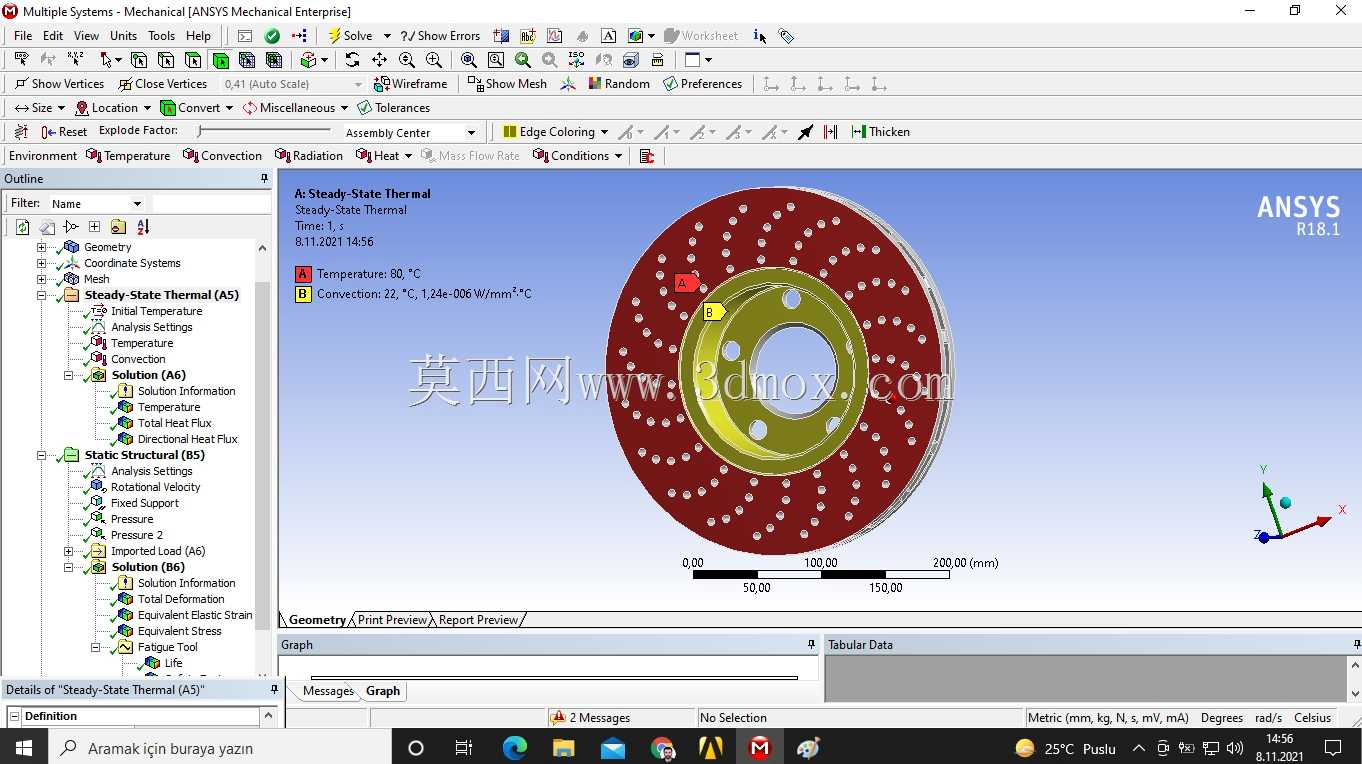

　　制动块与制动盘的摩擦接触区域，按照常规乘用车紧急制动的轮缸压力换算面载荷，均匀施加在两侧摩擦环带的有效接触范围内，同时将摩擦生热的热流密度按照能量守恒换算后，映射到对应摩擦面，同步考虑制动过程中制动盘表面与空气的对流换热系数，区分通风道内表面与盘体外表面的换热差异，毕竟通风制动盘的内部风道就是为了强化行驶中的对流散热，这部分边界如果简化成统一换热系数，最终的温度场结果会和实际工况偏差超过30%，完全失去参考意义。

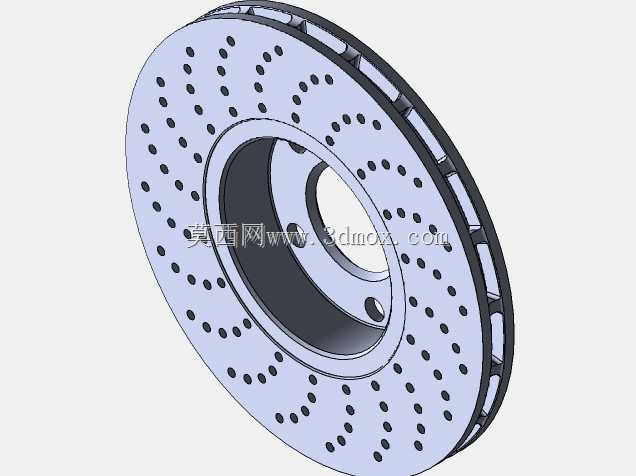

　　从结构设计的角度看，这款制动盘的摩擦环带外径适配16寸轮辋的安装空间，整体厚度为常见的28mm通风结构，内部采用径向直风道设计，加工难度低、散热效率均衡，适合量产车型的成本控制要求；中心安装法兰的厚度比摩擦环带厚4mm，主要是为了保证螺栓连接的刚度，避免制动时法兰面变形导致制动盘端面跳动超差，五个安装螺栓孔的节圆直径按照主流A级乘用车的轮毂参数匹配，中心定位孔的直径与轴头采用H7/h6的间隙配合，既保证装配便利性，又能控制装配后的同轴度误差。

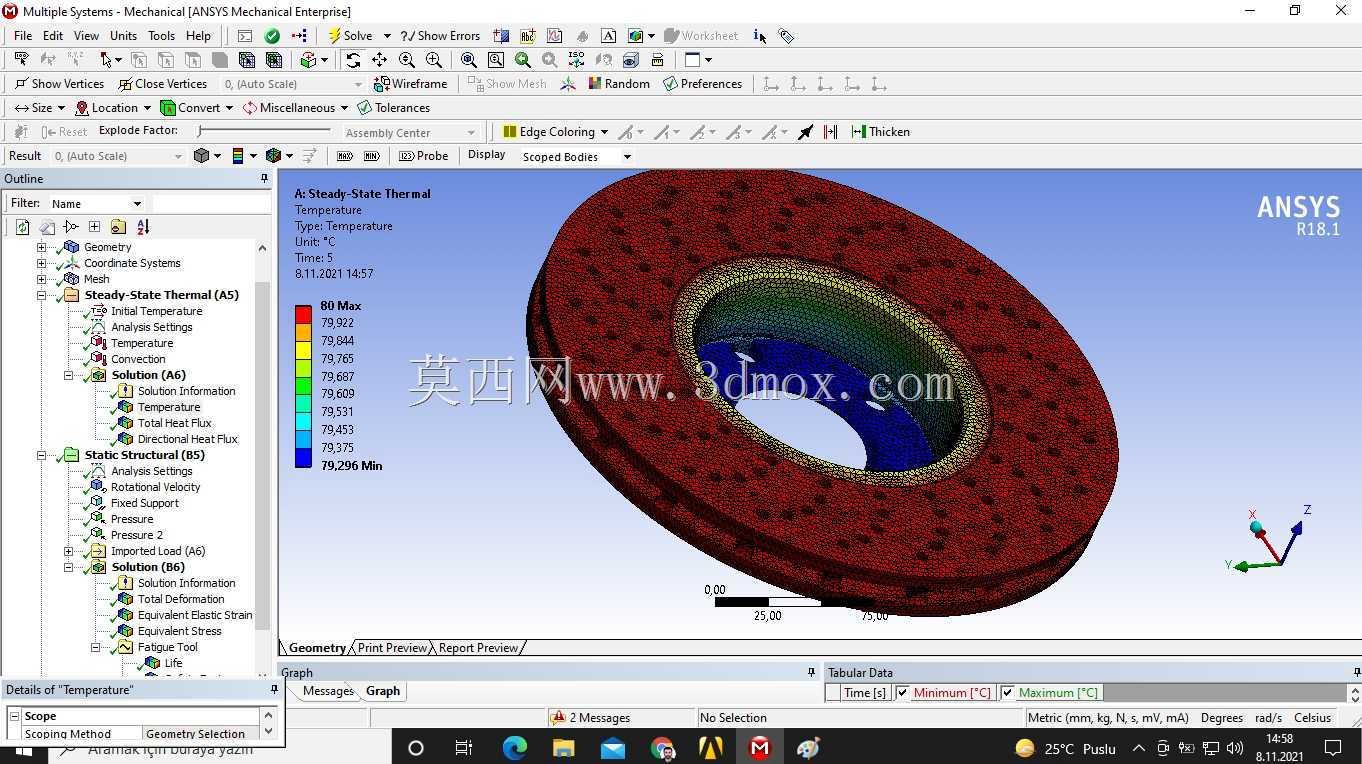

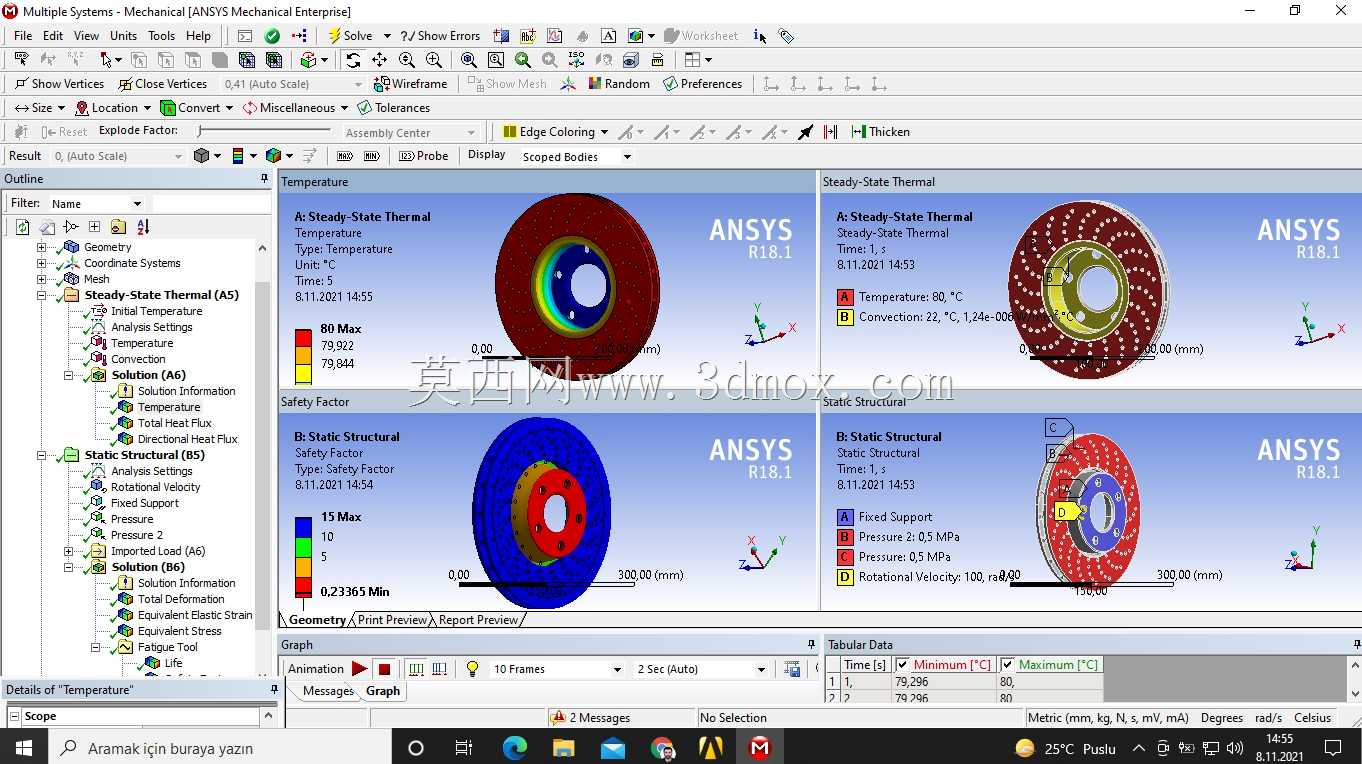

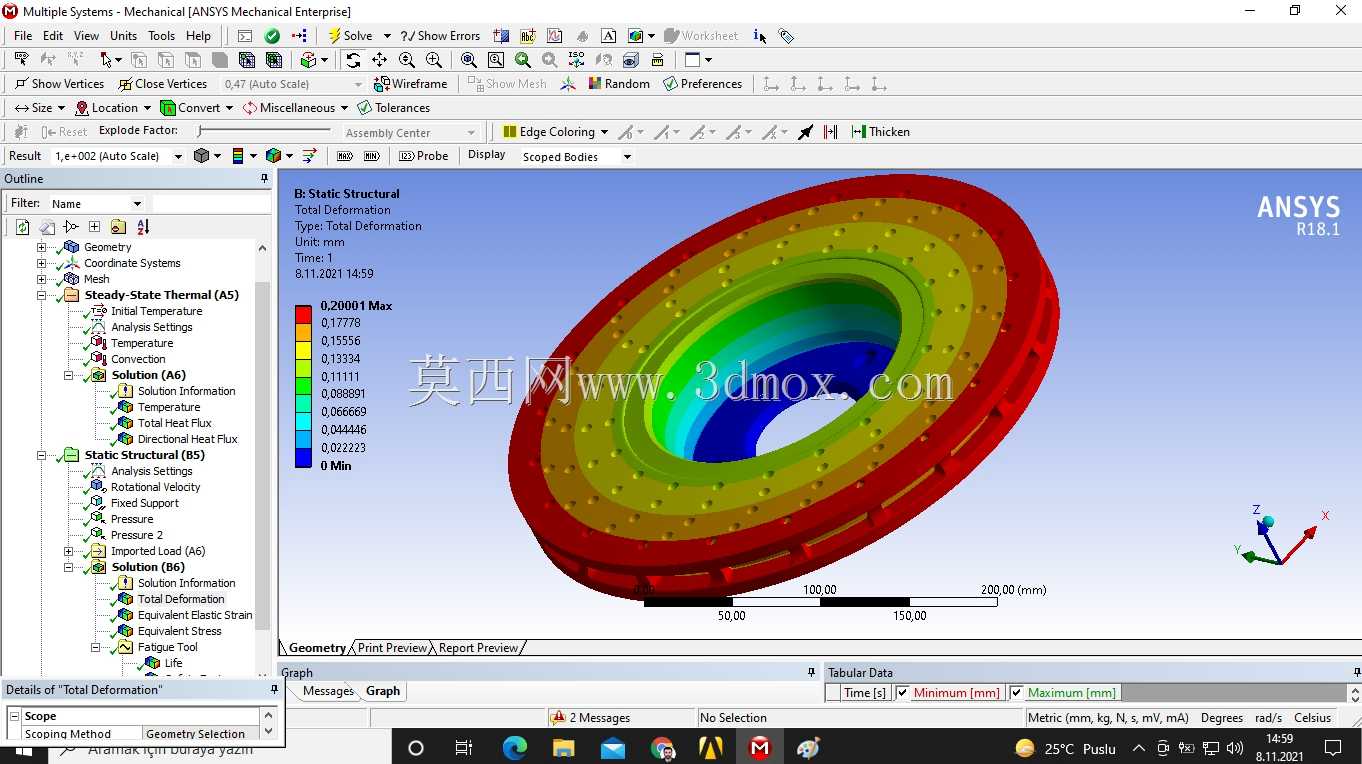

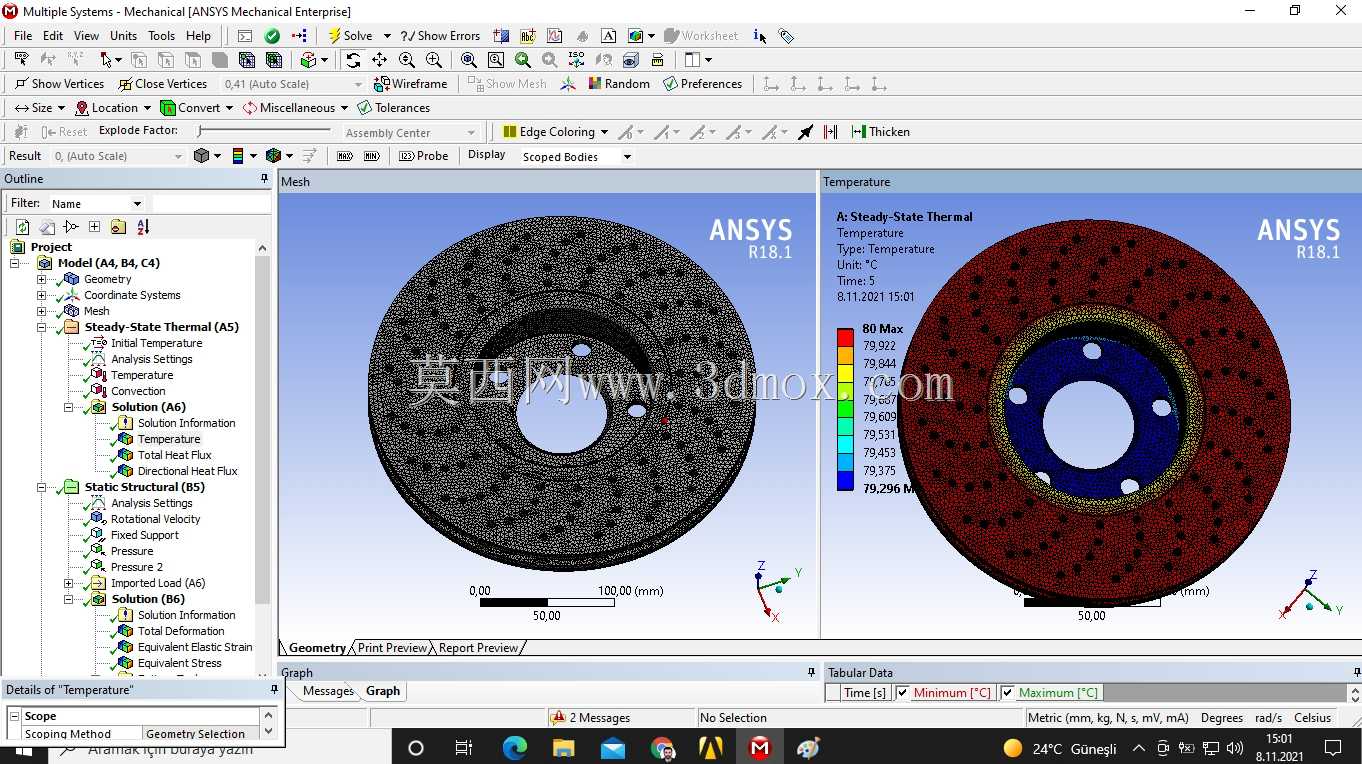

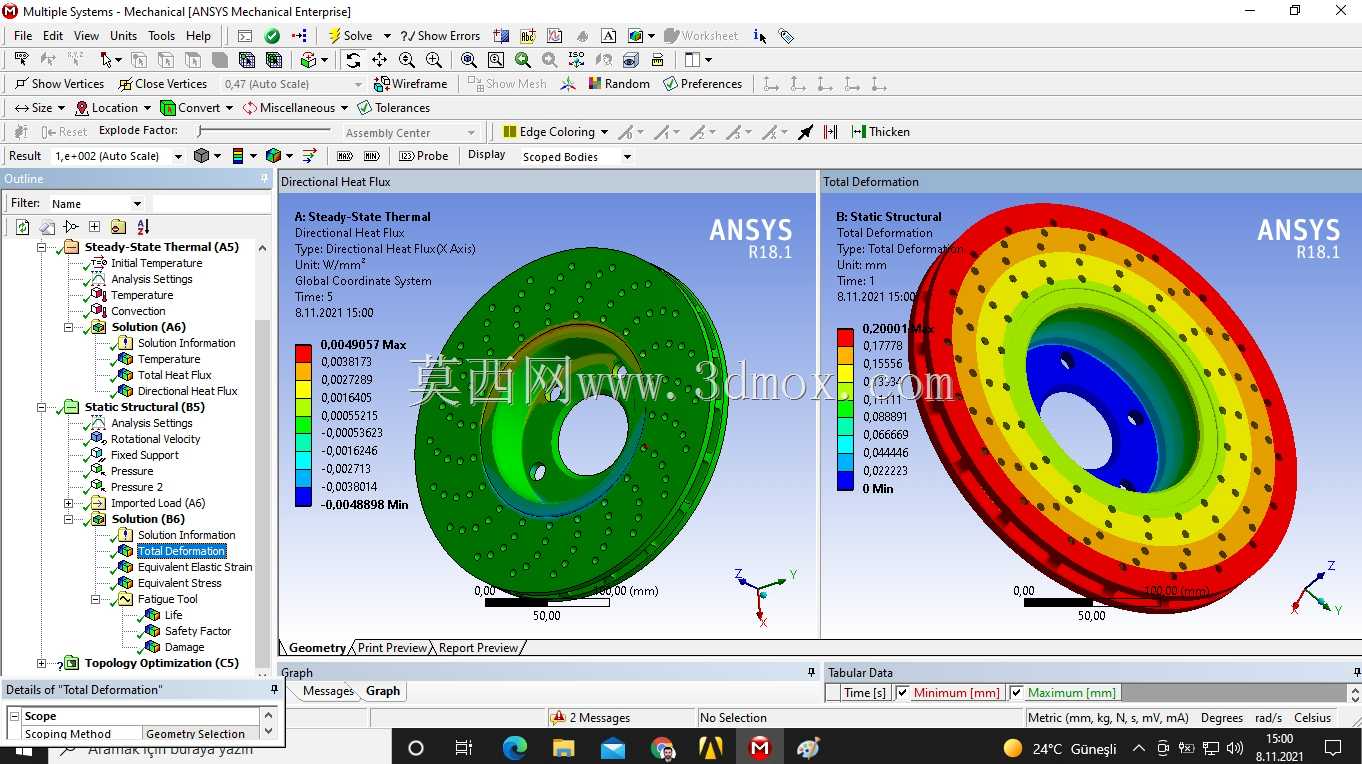

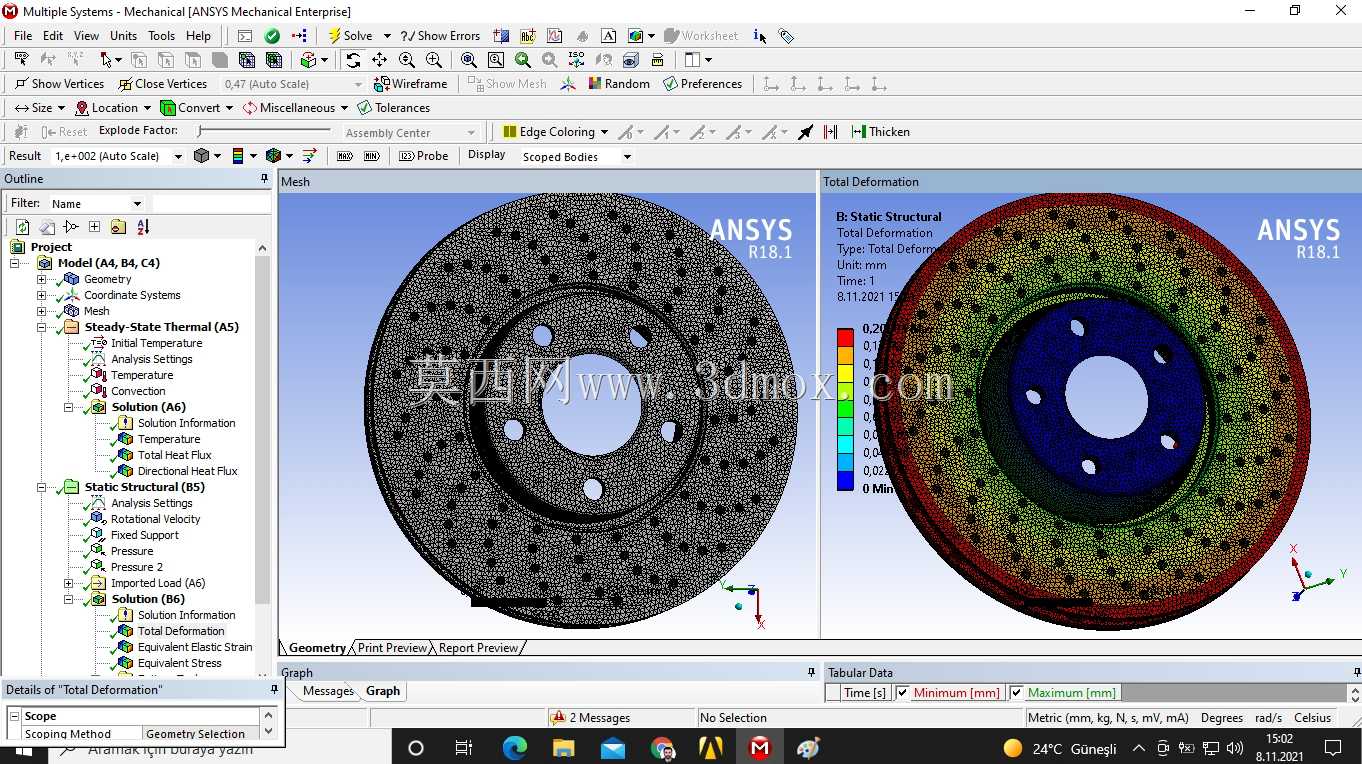

　　仿真过程拆分了两个分析步，第一步先做稳态热分析，计算持续制动工况下制动盘整体的温度场分布，找到最高温度的出现区域——从结果来看，最高温集中在摩擦环带的中径位置，和实际道路测试中制动盘热斑的出现位置完全吻合，验证了热边界设置的合理性；第二步将热分析得到的温度场结果作为体载荷导入静态结构分析模块，耦合机械制动压力的载荷，计算整体的变形与应力分布。从变形结果来看，最大变形出现在摩擦环带的外边缘，是热膨胀与机械推力共同作用的结果，变形量在设计允许的端面跳动范围内，不会引发制动踏板抖动的问题；应力集中区域主要出现在安装螺栓孔的内侧边缘以及风道与法兰连接的过渡位置，最大应力值远低于灰铸铁材料的屈服强度，满足10万次制动循环的疲劳寿命要求。

　　很多工程师做制动盘仿真的时候，容易忽略热载荷对结构应力的影响，只单独计算机械载荷下的强度，实际上制动过程中热应力占总应力的比例超过60%，尤其是长下坡持续制动的工况，热膨胀带来的附加应力甚至会超过机械载荷的作用，这也是为什么有些产品台架试验单独测机械强度合格，但是实际装车后容易出现热裂纹的核心原因。另外，制动盘的摩擦环带表面的通风孔设计，除了散热作用之外，还能在制动过程中刮除制动片表面的磨屑，减少磨屑在摩擦面之间的三体磨损，不过开孔位置要避开应力集中区域，同时要做倒角处理，避免开孔边缘成为热裂纹的起始点。

　　这套分析逻辑也可以直接复用在其他尺寸的制动盘开发中，只需要调整对应的几何参数、载荷大小与换热系数，就能快速得到对应产品的性能校核结果，不需要从零开始搭建分析框架，能大幅缩短前期设计阶段的性能验证周期，减少物理样机的试制次数，降低开发成本。对于后市场的改装制动盘开发来说，这套分析方法也能快速验证改装方案的可行性，比如加大摩擦环直径、调整风道结构、改变安装节圆等改动，都可以先通过仿真验证强度与散热性能，再开模试制，避免盲目开模带来的成本损失。
