UTV用麦弗逊支柱悬架结构设计

　　这款麦弗逊支柱悬架主要适配全地形UTV车型的前桥承载需求，在非铺装路面行驶、越野穿越、场地竞技等场景中承担车轮与车架之间的载荷传递与震动过滤作用。不同于乘用轿车的麦弗逊结构，UTV车型的悬架行程更长，阻尼与弹簧刚度匹配更偏向大冲击吸收，能够在车轮大幅跳动时依然保持轮端定位参数的稳定，避免转向虚位与轮胎异常磨损。

　　从结构设计逻辑来看，该悬架将减震器与滑柱集成作为主承载构件，螺旋弹簧套置在减震器缸筒外侧，上端通过吊耳结构与车架减震塔座连接，下端通过带安装孔的转向节支架与车轮羊角、下摆臂配合，省去了传统双叉臂悬架的上控制臂结构，大幅压缩了悬架总成的横向占用空间，给UTV的发动机舱、转向拉杆布局留出更多余量。设计阶段需要重点校核滑柱的运动行程，确保弹簧在最大压缩工况下不会并圈触底，回弹限位块的安装位置要匹配减震器最大伸长量，避免活塞被拉出缸筒造成结构失效。

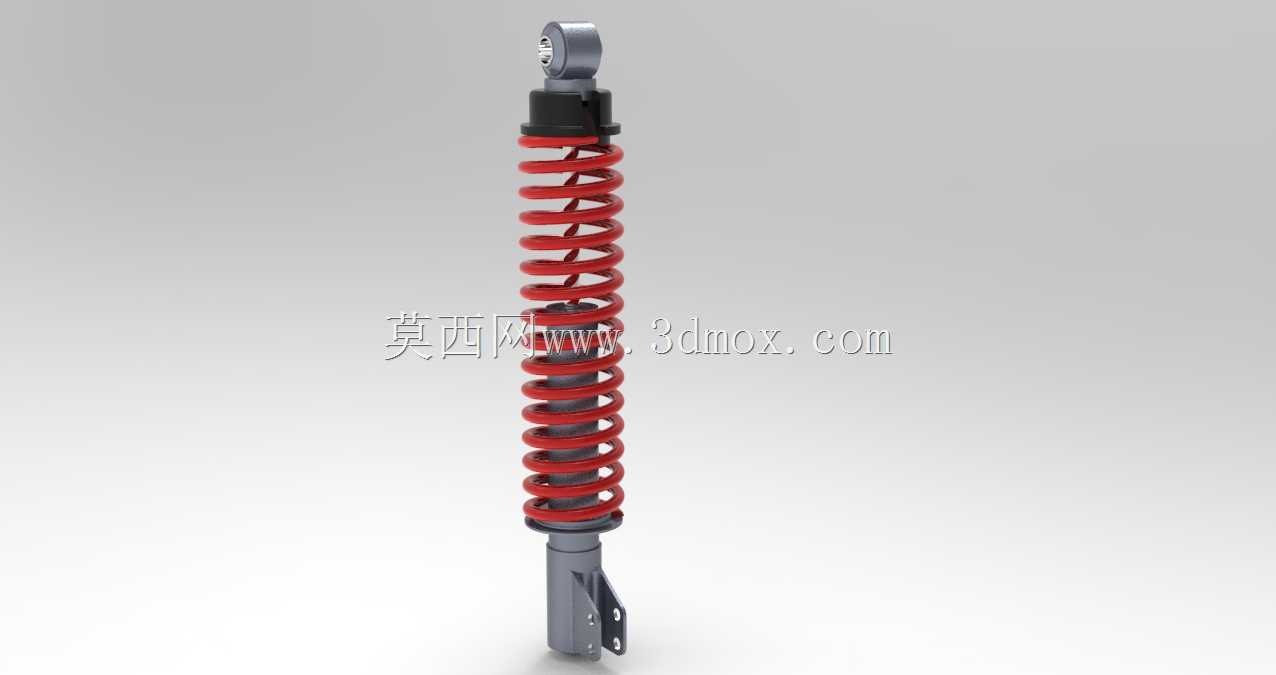

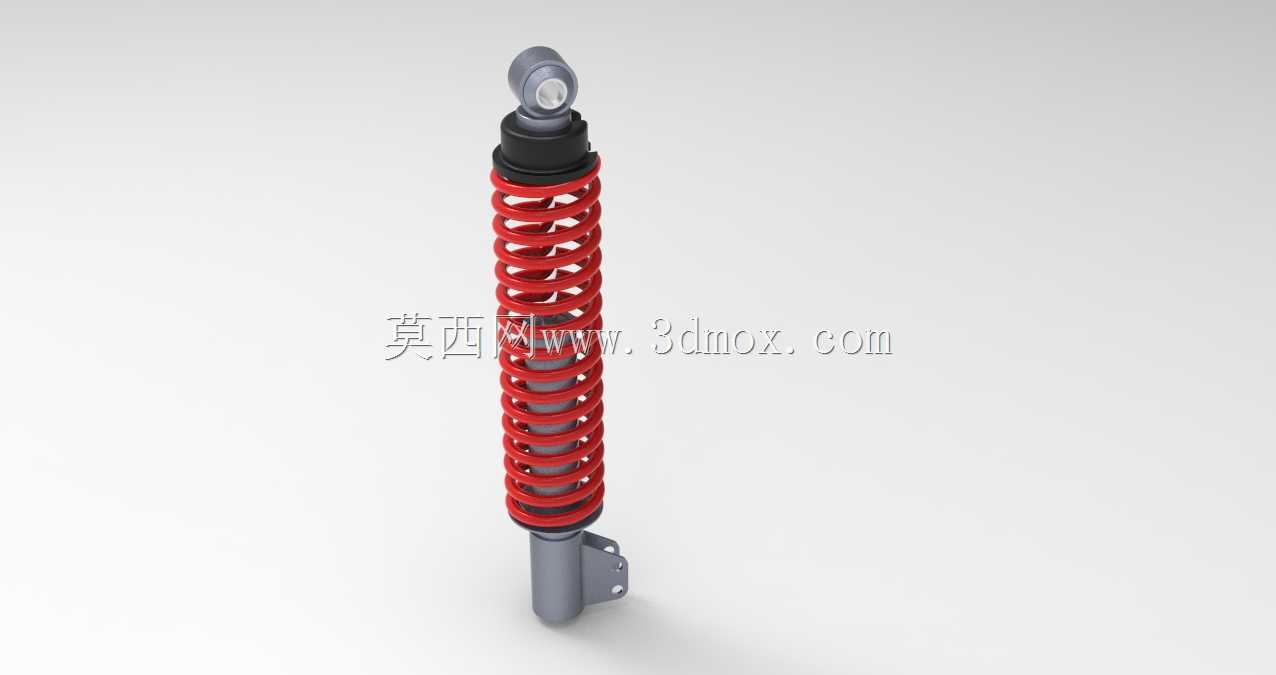

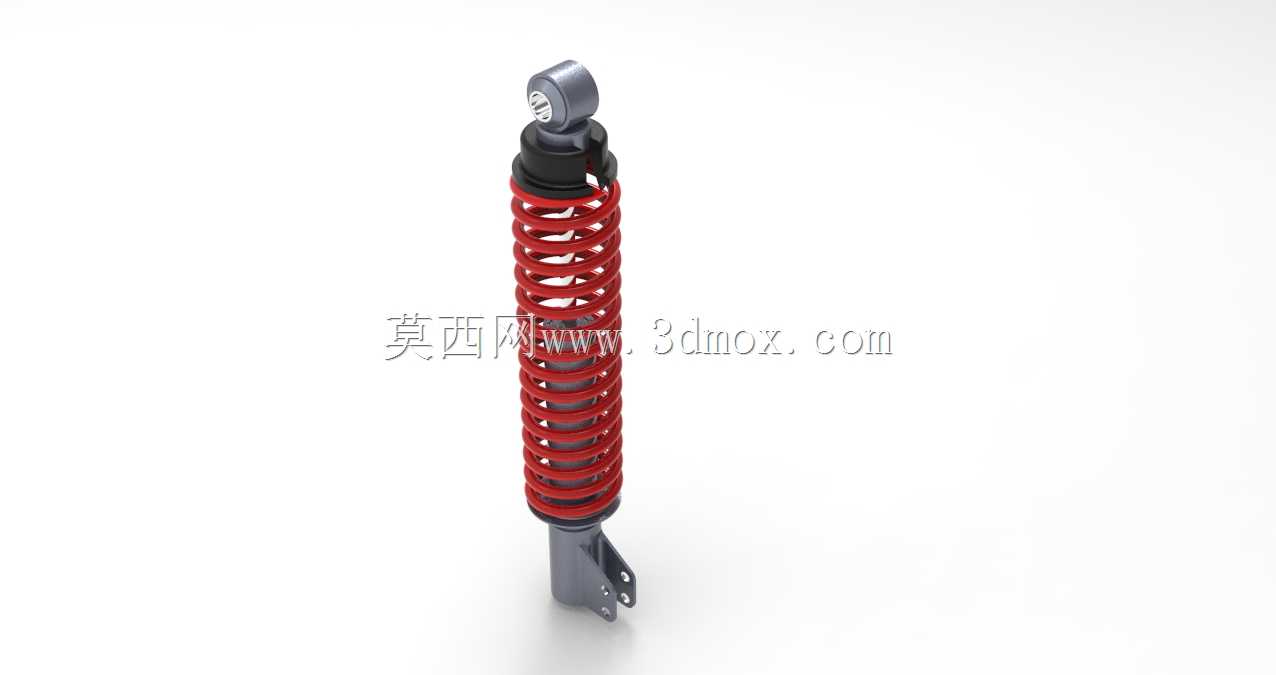

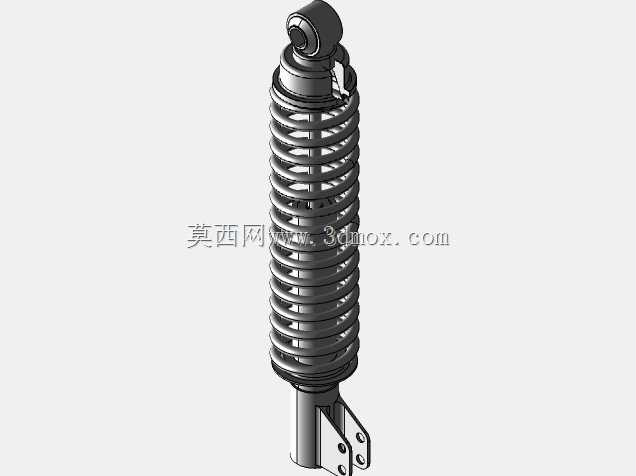

　　外形与安装边界方面，该悬架总成整体为竖直偏置的柱状结构，上端吊耳为球铰式连接结构，可自适应车轮跳动时的小角度摆动，下端支架带有两个同轴定位安装孔，孔位公差需要控制在±0.1mm范围内，保证与转向节的装配同轴度，避免行驶过程中出现连接松旷。螺旋弹簧的刚度经过匹配计算，能够在单人驾乘、满载物资两种工况下保持合适的车身高度，减震器的阻尼阀系采用双向作用设计，压缩行程阻尼偏小以吸收路面凸起冲击，回弹行程阻尼偏大以抑制弹簧多余震荡，避免车轮出现反复弹跳影响抓地力。

　　实际装车应用中，该结构的维护便利性较强，减震器油封、弹簧缓冲块等易损件可单独拆卸更换，不需要整体拆解悬架总成。设计建模时需要重点关注滑柱表面的粗糙度要求，减震器工作缸筒的外圆表面粗糙度要达到Ra0.8以下，保证油封的密封寿命，避免沙尘进入缸筒造成阻尼油泄漏。同时弹簧的两端需要做并圈磨平处理，保证弹簧受压时的受力均匀性，避免侧向分力造成滑柱偏磨。在转向动作过程中，该悬架的滑柱会随车轮一同绕上端球铰转动，因此建模时需要预留足够的周边间隙，避免轮胎、轮辋在最大转向角时与弹簧、减震器缸筒发生运动干涉。

　　针对UTV车型经常涉水、行驶在多尘环境的使用特点，该悬架的减震器上端设置有防尘罩结构，能够阻挡泥沙、水渍进入减震器活塞杆与油封的配合面，延长密封件的更换周期。下端安装支架采用加强筋结构设计，在承受车轮传来的纵向冲击、侧向转向力时不会出现应力集中开裂，支架与缸筒的连接部位采用环焊工艺，焊接深度需要满足强度要求，建模时需要预留焊接坡口位置，保证实际生产时的焊接强度。在轮端参数匹配上，该悬架的主销内倾角、主销后倾角通过下端安装支架的角度偏差直接保证，装配时不需要额外调整，能够降低生产线的装配调试难度，也方便后期使用过程中的维护更换，不需要做复杂的四轮定位调整即可恢复原车的操控特性。
