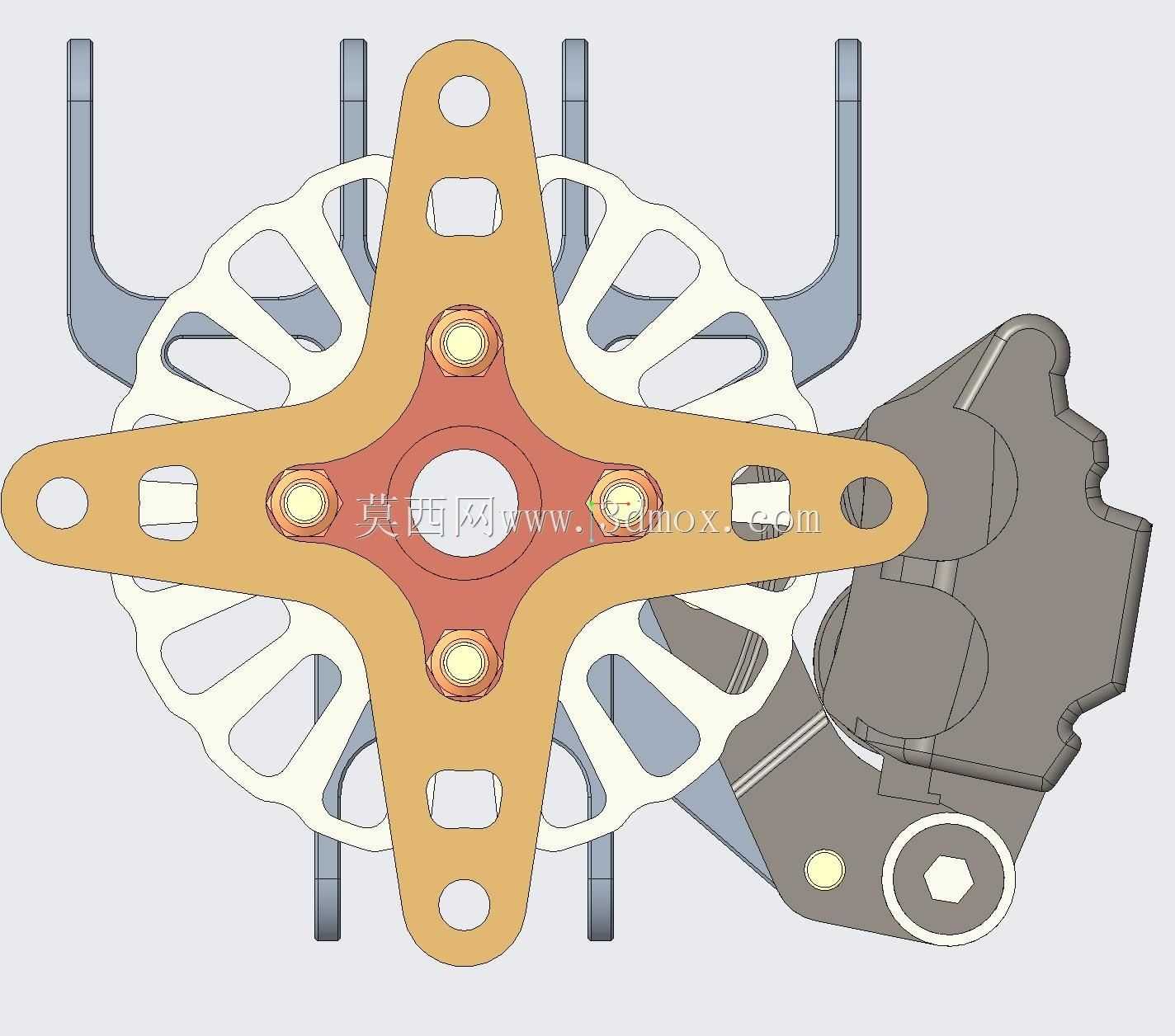

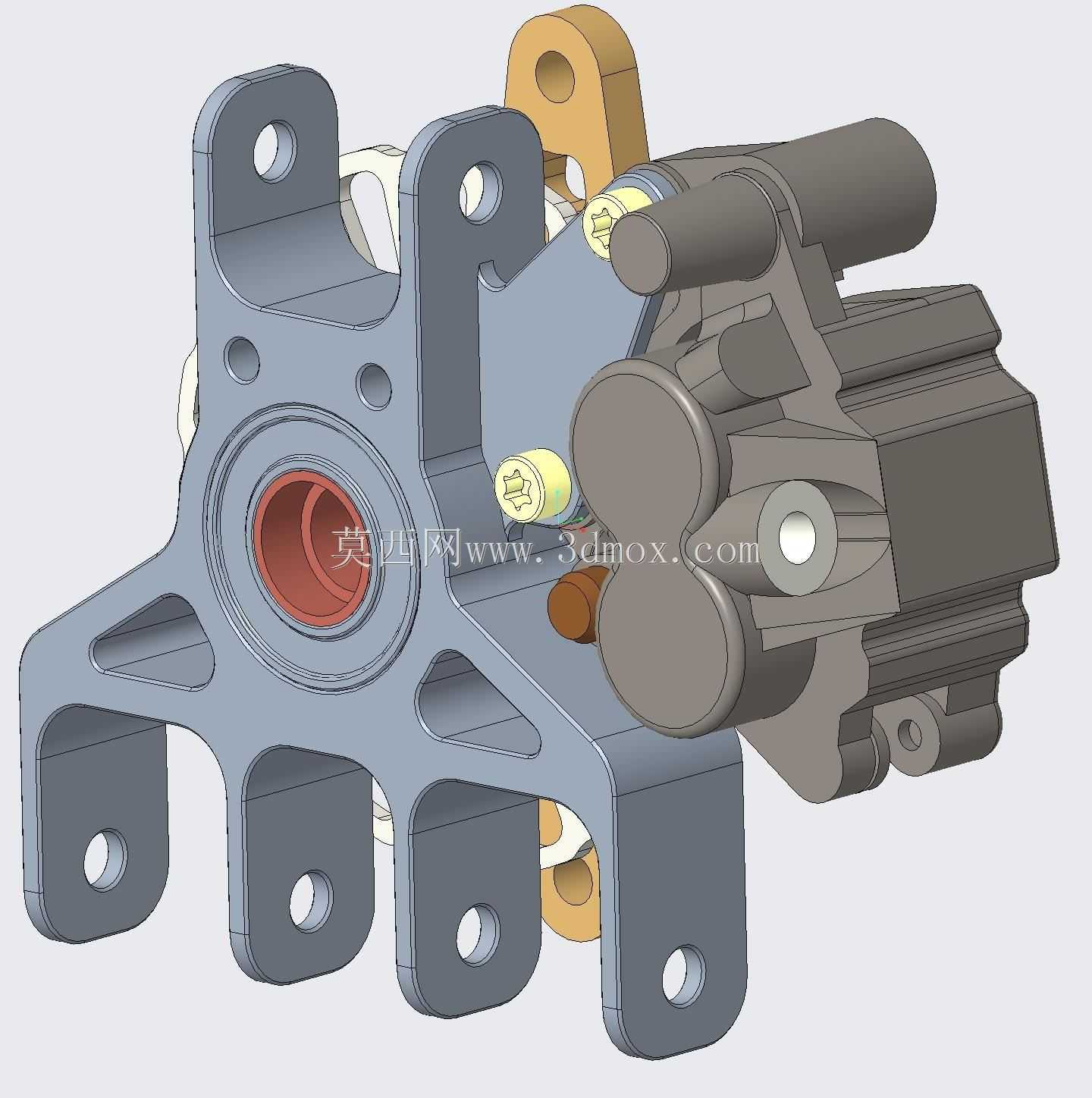

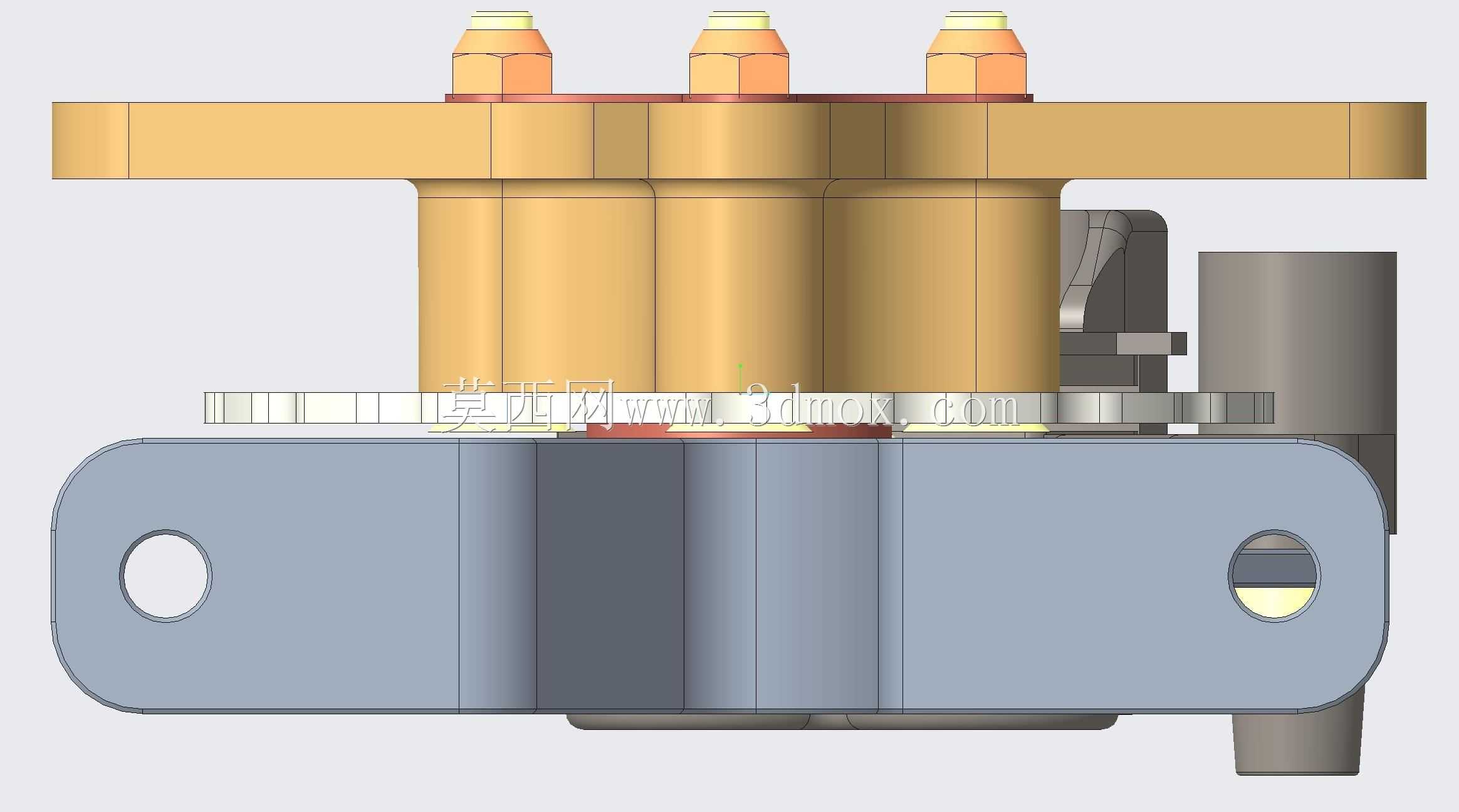

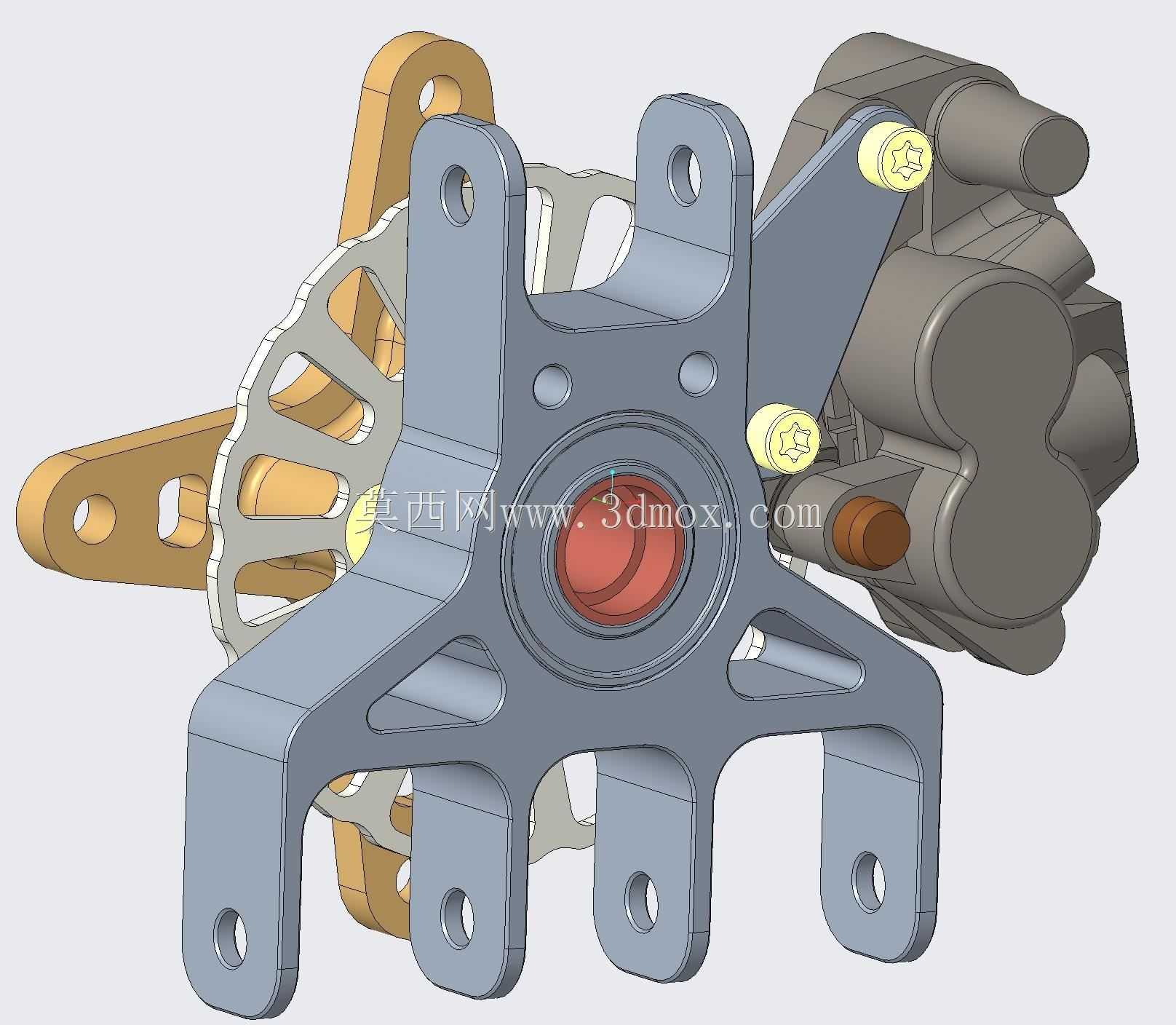

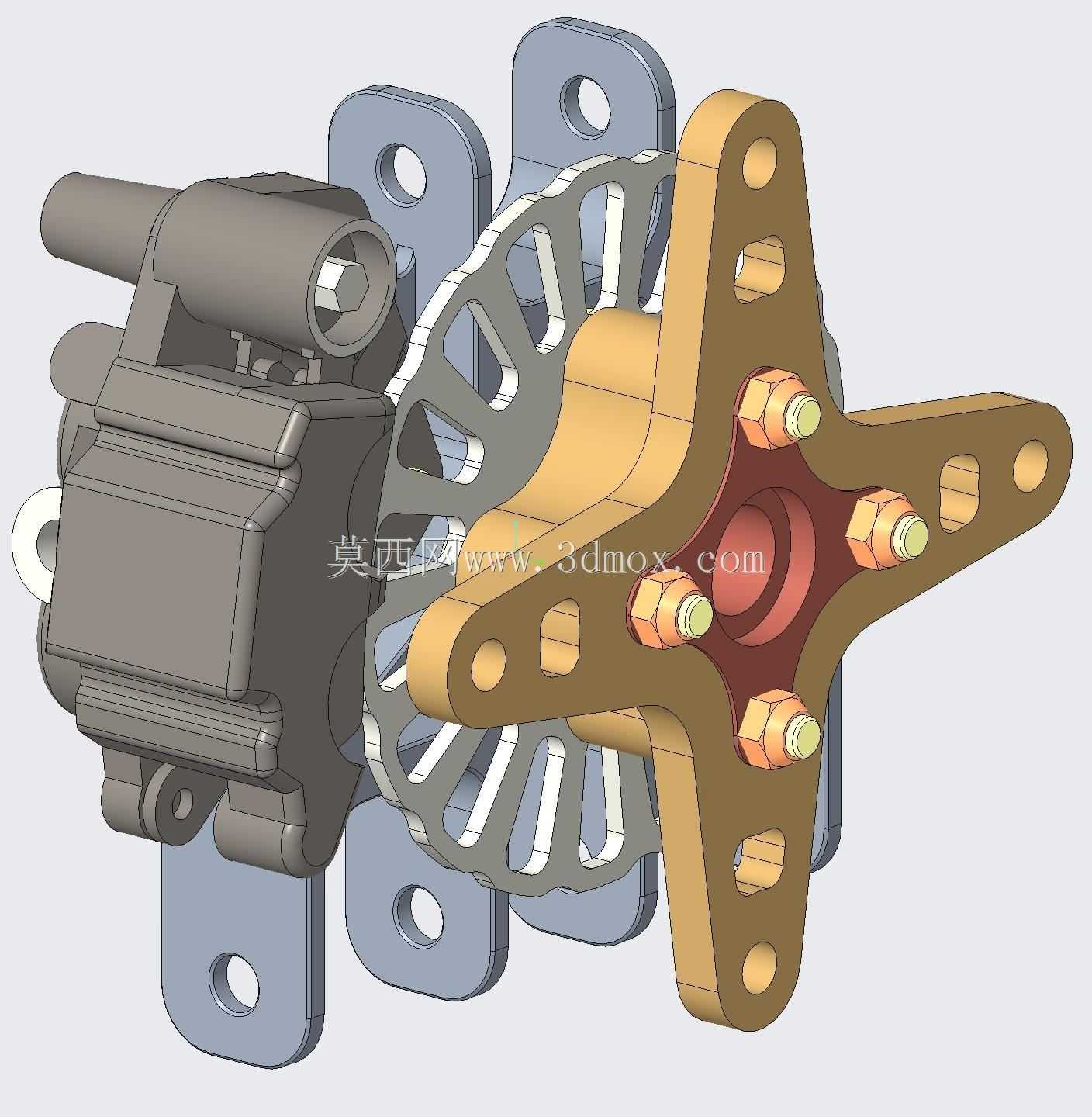

巴哈ATV车辆带小制动盘后立柱总成结构

　　这套后立柱总成是针对巴哈SAE赛事全地形车辆开发的行走系统核心承载部件，直接决定非铺装路面行驶时后轮的定位精度、制动响应效率以及悬架载荷传递的可靠性。在巴哈赛事的实际工况中，车辆需要频繁穿越碎石坑洼、陡坡、泥泞路段，后轮承受的冲击载荷往往是铺装路面车辆的3-5倍，同时还要兼顾极限飞坡落地时的瞬时冲击、连续弯道中的侧向支撑力，以及紧急制动时的制动力矩传递，这就要求后立柱在结构强度、重量控制、安装兼容性上做到多维度平衡。

　　从功能特性来看，该总成集成了轮毂安装接口、制动卡钳固定位、悬架摆臂连接点、转向拉杆安装座四个核心功能区域，不需要额外加装转接支架即可完成后轮行走单元的全部装配。中心轴承位采用阶梯式孔位设计，可适配对应规格的双列角接触轴承，能够同时承受径向载荷与转弯时的轴向冲击，避免传统单轴承结构在大侧向力下出现的轴承旷量问题。集成的小直径制动盘安装位，匹配对置活塞制动卡钳，在保证足够制动力矩的前提下，缩小了制动系统的转动惯量，减少非簧载质量，对于全地形车的悬架响应速度提升有明显帮助——非簧载质量每降低1kg，在颠簸路面的轮胎贴地性能提升效果相当于簧载质量降低5-8kg，这也是赛事车辆设计中反复优化该部分结构的核心原因。

　　设计思路上，整体采用拓扑优化后的星形支撑结构，没有多余的冗余材料，五个主支撑臂从中心轴承座向外辐射延伸，每个臂的末端都预留了对应规格的安装通孔，分别连接上横臂、下横臂、转向拉杆以及制动系统防护支架。支撑臂的截面采用变厚度设计，靠近中心轴承座的位置壁厚更大，用于分散集中应力，靠近安装孔位的位置做了局部加厚凸台，避免螺栓紧固时出现应力开裂，同时在每个支撑臂的根部都设计了圆角过渡，消除直角结构带来的应力集中问题，经过有限元校核，在3倍额定冲击载荷下，最大应力值远低于所选铝合金材料的屈服强度，安全系数满足赛事车辆的设计要求。制动盘侧的安装法兰采用偏心定位设计，可在装配时微调制动盘与卡钳的同轴度，避免出现制动拖滞、偏磨的问题，卡钳安装位预留了两个不同的孔距选项，可适配两种不同规格的赛事专用制动卡钳，提升了部件的通用性。

　　从安装边界来看，该总成的横向安装尺寸控制在紧凑范围内，不会与巴哈车常用的10英寸越野轮胎、后轮防脱轮毂发生运动干涉，上摆臂安装点的球头销孔轴线与下摆臂安装点的轴线形成的主销内倾、后倾角度完全符合巴哈车的底盘调校设定，不需要额外修改摆臂长度即可获得合理的车轮定位参数。中心轮毂安装面的螺栓孔分布圆直径适配赛事通用的轮毂规格，制动盘安装面与轮毂安装面的轴向距离经过精准计算，保证制动盘安装后与卡钳的对齐误差不超过0.2mm。转向拉杆安装位的球头中心高度与转向机输出摇臂的高度匹配，左右转向时的阿克曼角度偏差控制在合理范围内，避免低速大角度转向时出现轮胎侧滑、 scrub 半径过大的问题。

　　在实际赛事应用场景中，这套总成的轻量化设计能够有效降低后轮的跳动惯性，在连续颠簸路面上轮胎能够更快地贴合地面，提升抓地力；集成式的结构减少了装配环节的累积误差，日常赛事维护时拆装轮毂、更换制动片的效率更高，不需要反复调整多个转接件的位置。同时，结构上预留的传感器安装位，可方便加装轮速传感器，适配带有防抱死功能的制动系统，为后续车辆电控系统升级预留了空间。整体结构没有采用复杂的曲面造型，所有加工面均为常规铣削可加工的平面、孔位，不需要特殊的五轴加工工艺即可完成制造，适合学生车队在常规加工条件下小批量制作，加工成本控制在赛事车队可承受的范围内，同时强度冗余足够应对训练、比赛中的各种极端工况，不会出现常规民用车辆转向节在冲击下断裂、变形的问题。
