轻量化越野突击机动载具结构设计

　　这款特种机动载具的设计定位，核心面向复杂非铺装路面的快速机动场景，可适配野外勘探作业点位转场、应急救援前突探路、特殊区域通勤通行等实际使用需求，整体设计围绕高通过性、低整备质量、高结构冗余三个核心指标展开，没有冗余的外观覆盖件设计，所有外露结构都兼顾功能实现与结构强度需求。

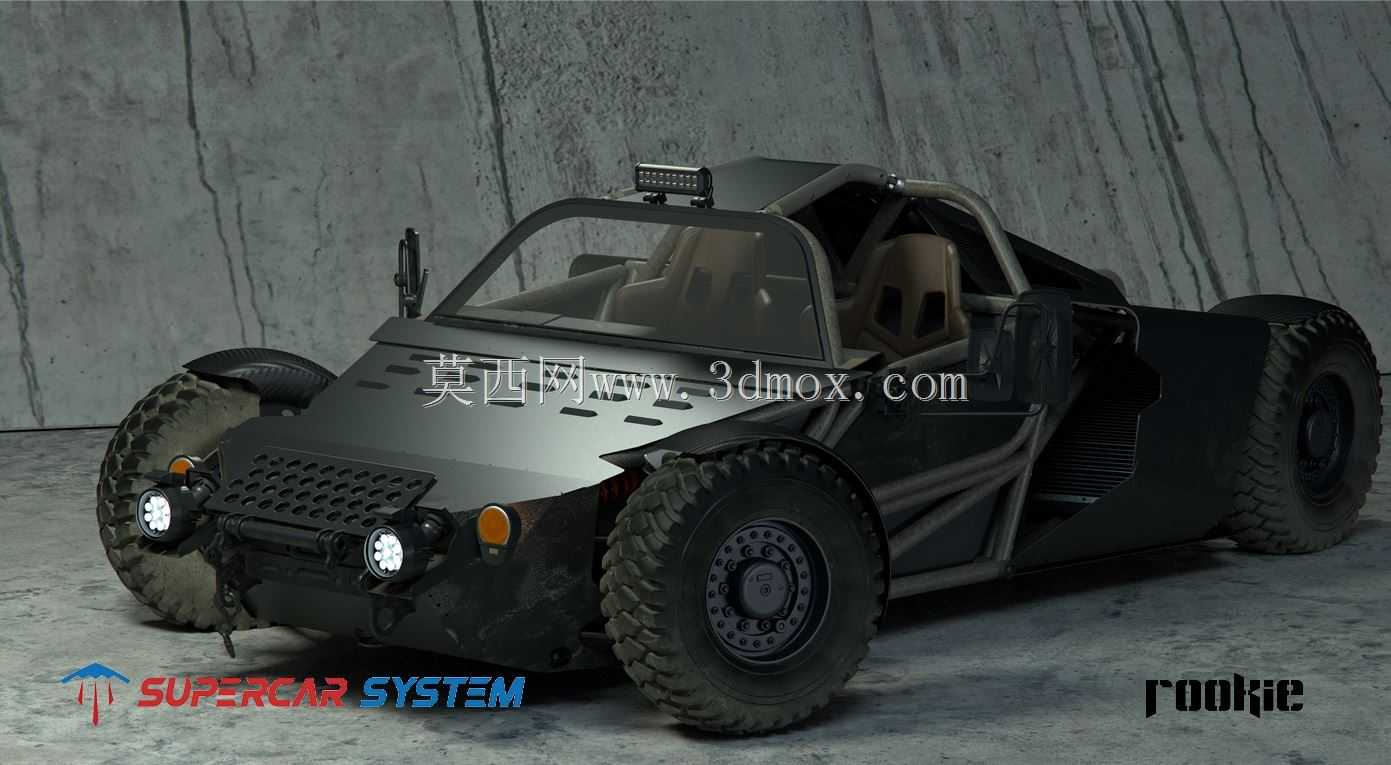

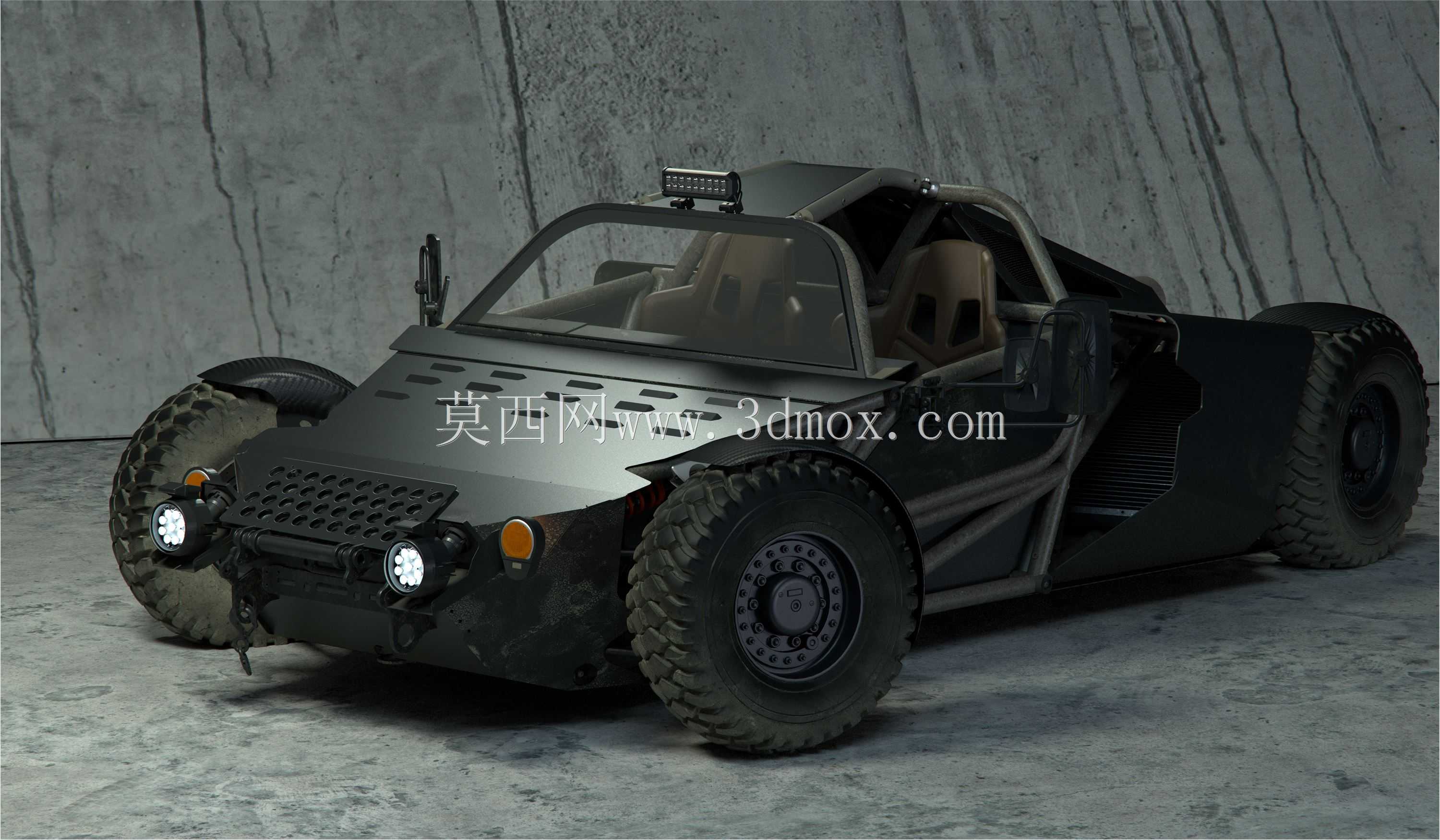

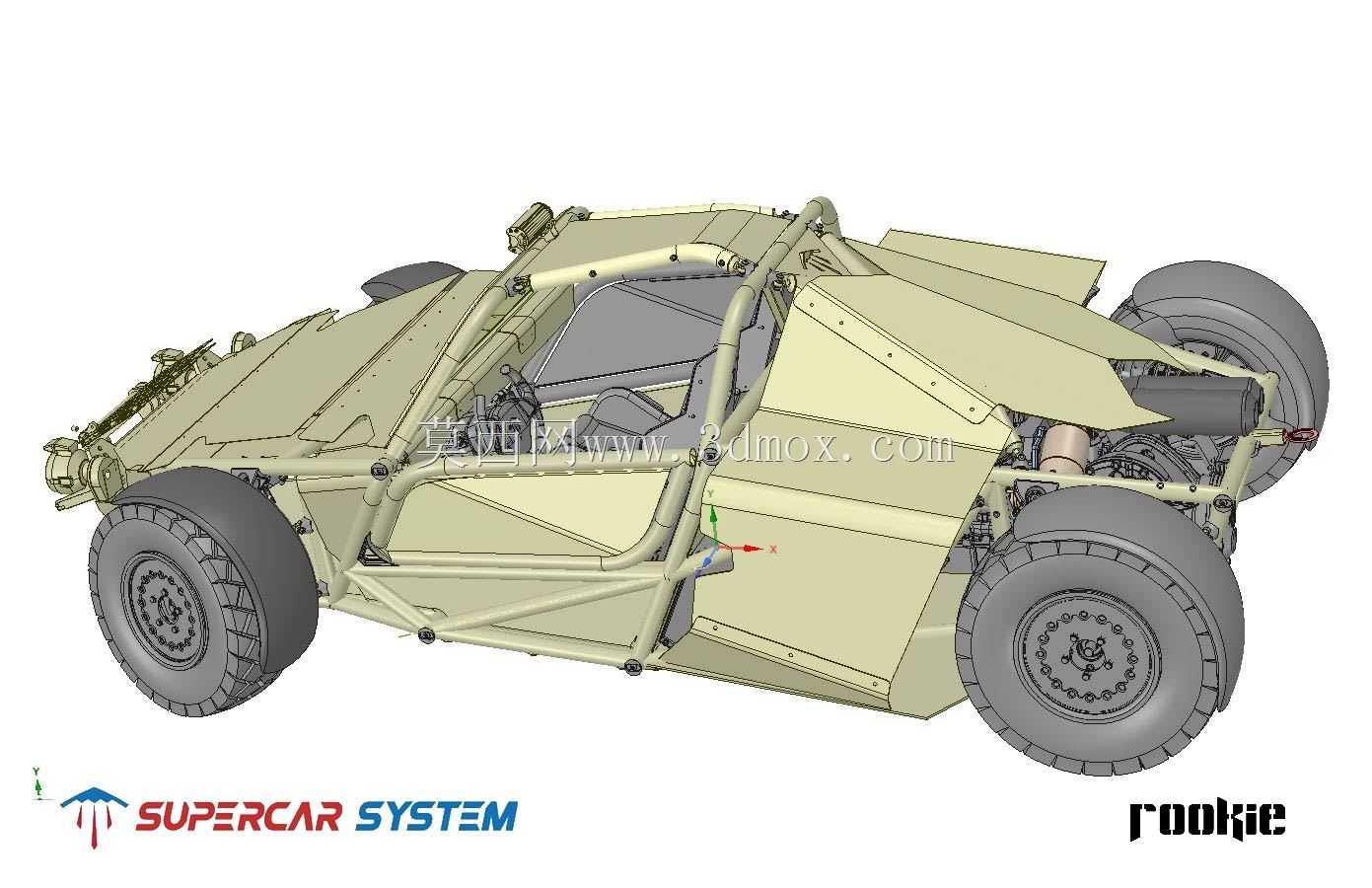

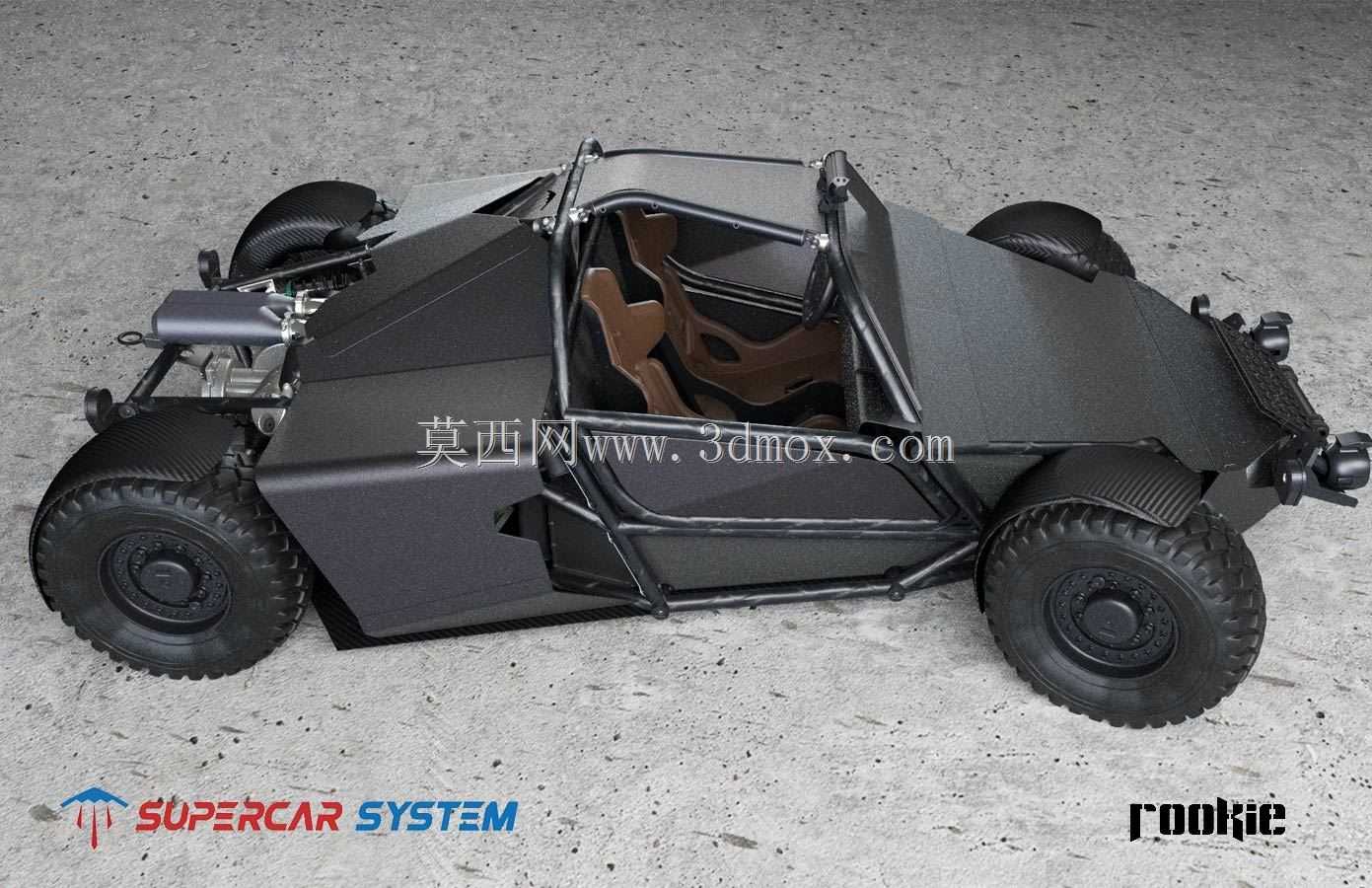

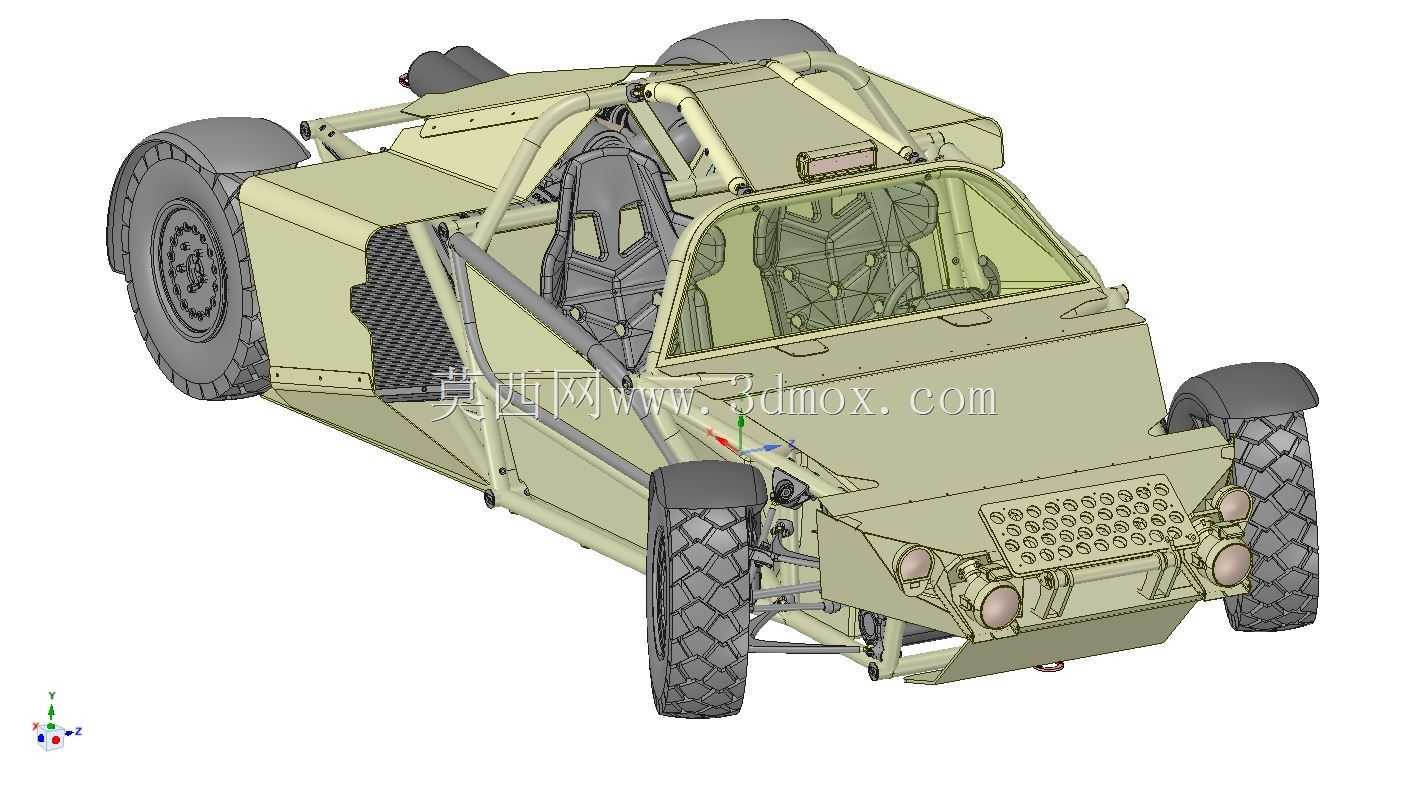

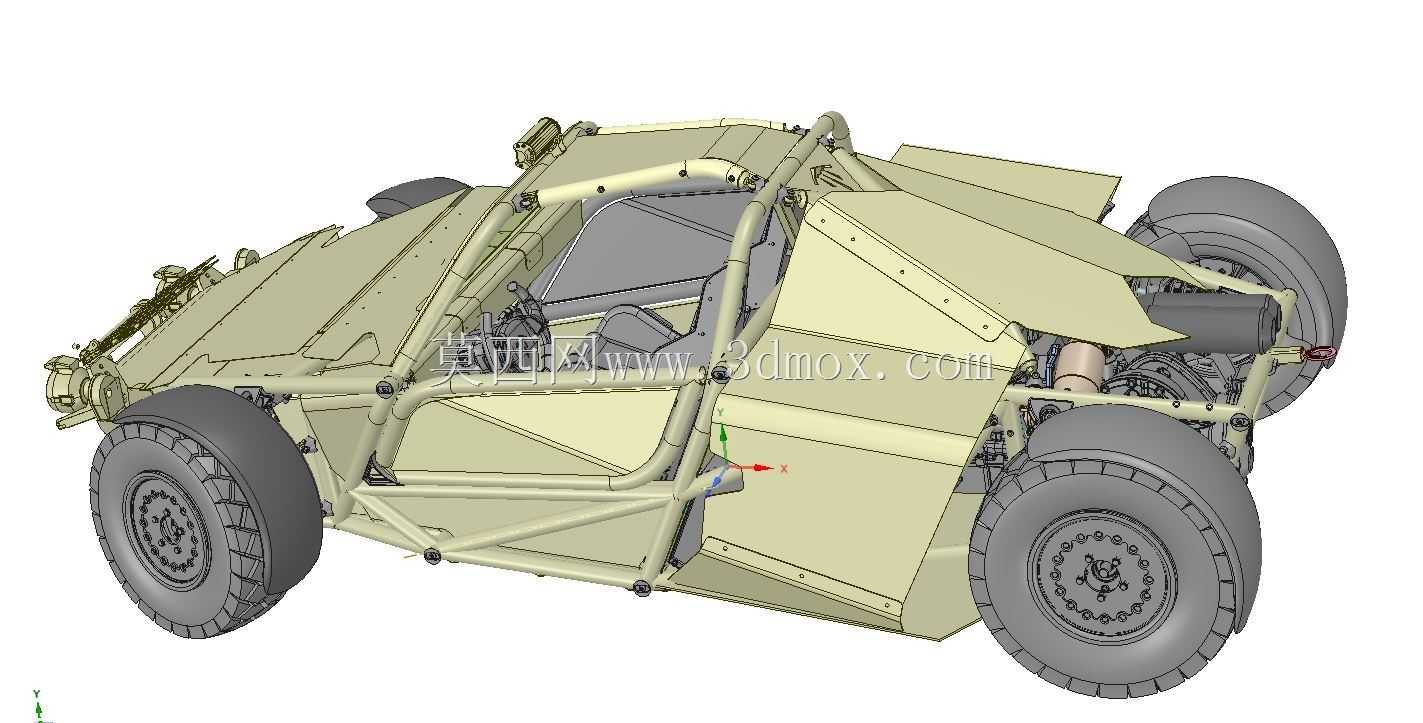

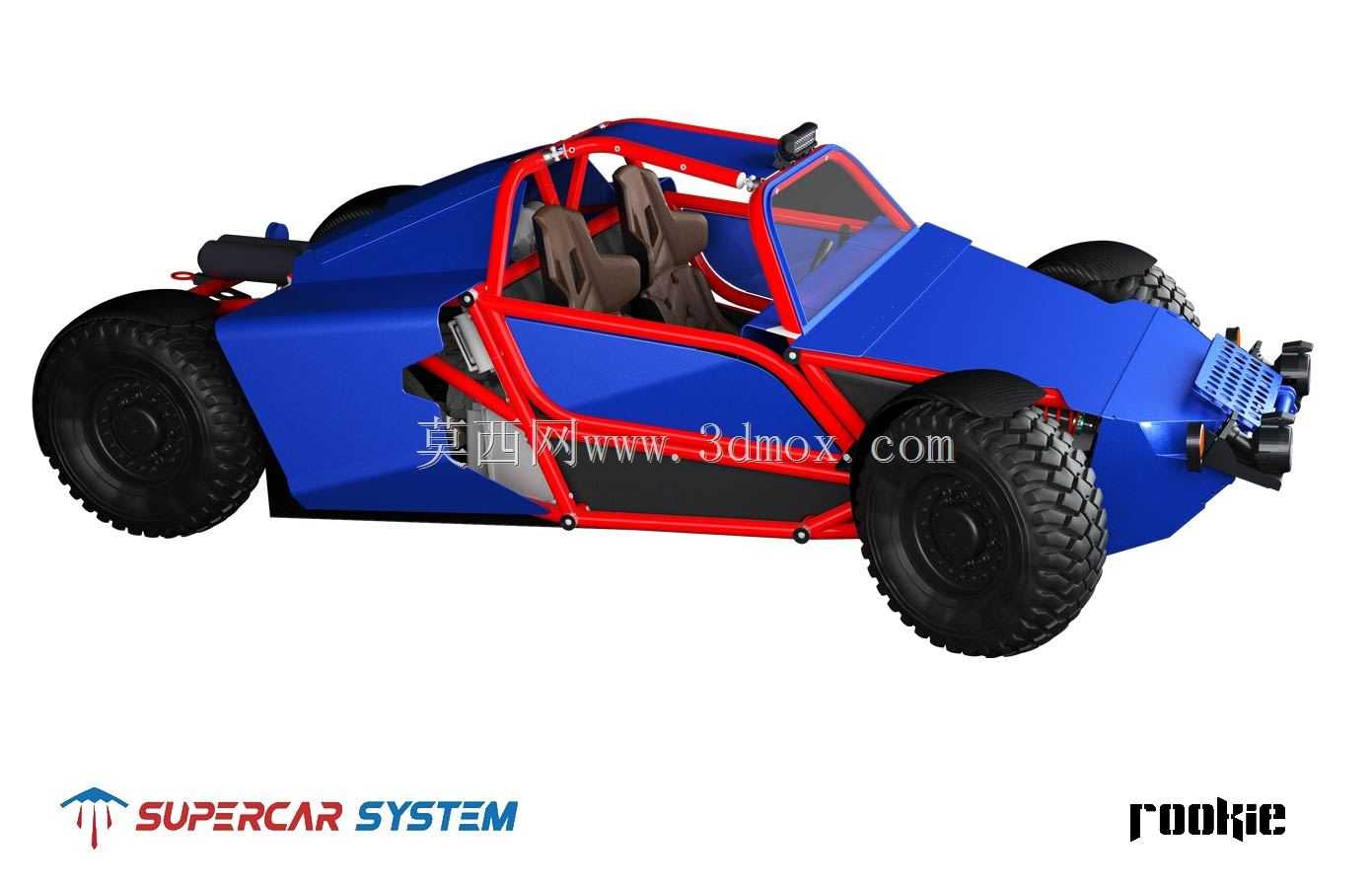

　　从结构设计思路来看，载具采用外露式管阵式车架作为核心承载结构，摒弃了传统乘用车的承载式车身设计思路，主承载管梁采用变径合金管材拼接，在乘员舱周边形成闭环笼式防护结构，关键受力节点采用焊接加衬套强化的处理方式，既能够控制整体整备质量，又能在越野工况下承受大冲击载荷时避免结构出现塑性变形。车架的安装边界经过多轮迭代校核，前部预留了动力总成、散热系统、附加照明组件的安装点位，侧部预留了外挂储物、辅助装备的固定接口，后部预留了备用轮胎、附加燃油储备的安装空间，所有安装位的孔位都遵循通用改装接口标准，不需要二次打孔改造即可适配多数同规格越野配套部件。

　　行走系统的设计完全偏向极端越野工况，采用大颗粒深花纹越野轮胎，搭配负值轮毂与长行程悬架结构，悬架摆臂的铰接点位置经过反复优化，在保证轮跳行程充足的前提下，尽可能减小转向时的轮距变化量，降低非铺装路面行驶时的轮胎磨损与操控偏差。制动系统采用前后盘式结构，制动管路沿车架管梁内侧布置，避免越野行驶时飞溅的碎石击打管路造成损坏，轮拱位置没有设计全包式挡泥结构，仅保留最小限度的防飞溅挡板，既能够减少泥泞路况下的积泥附着，也方便日常维护时快速检查轮胎、制动组件的工作状态。

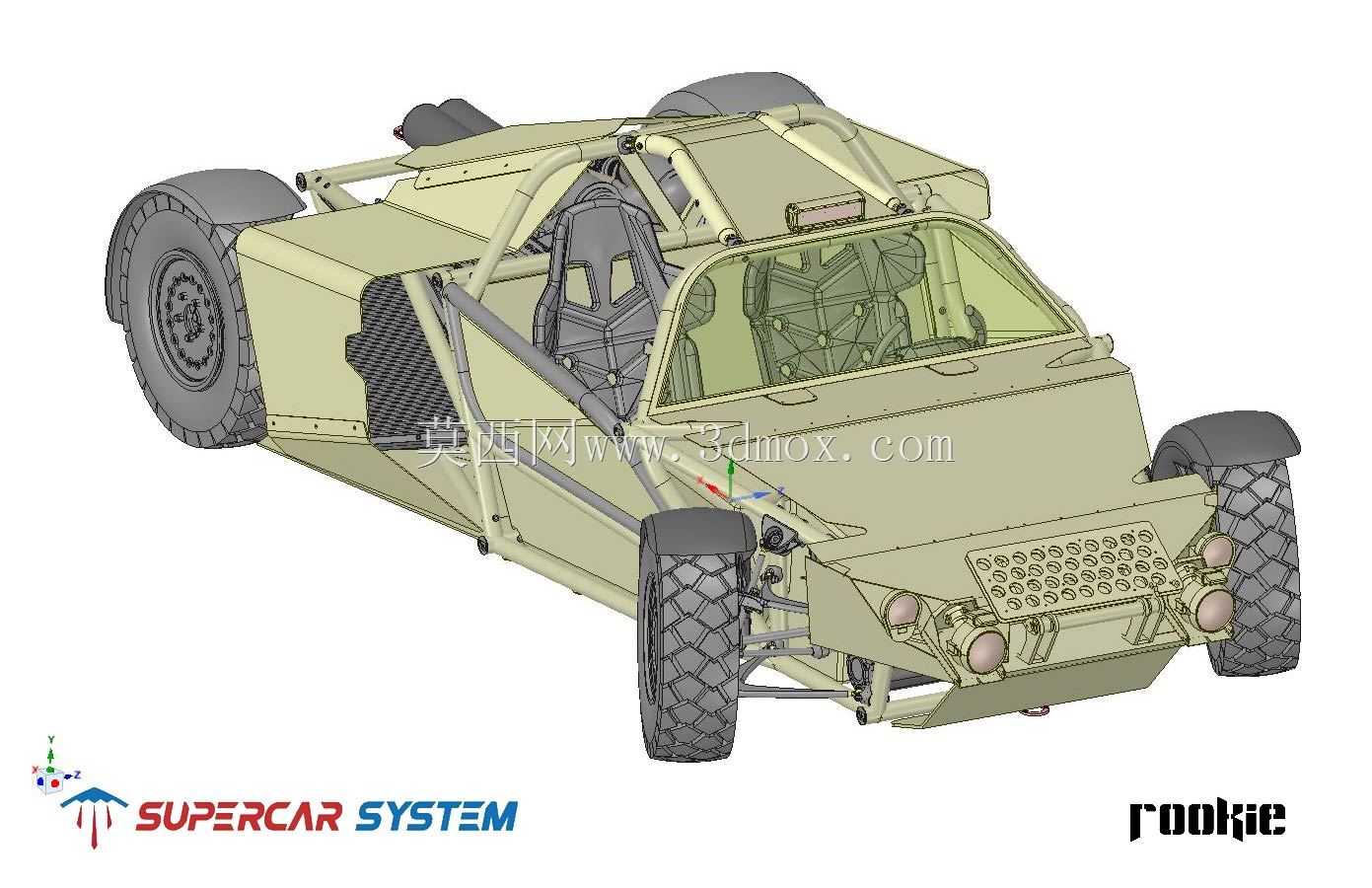

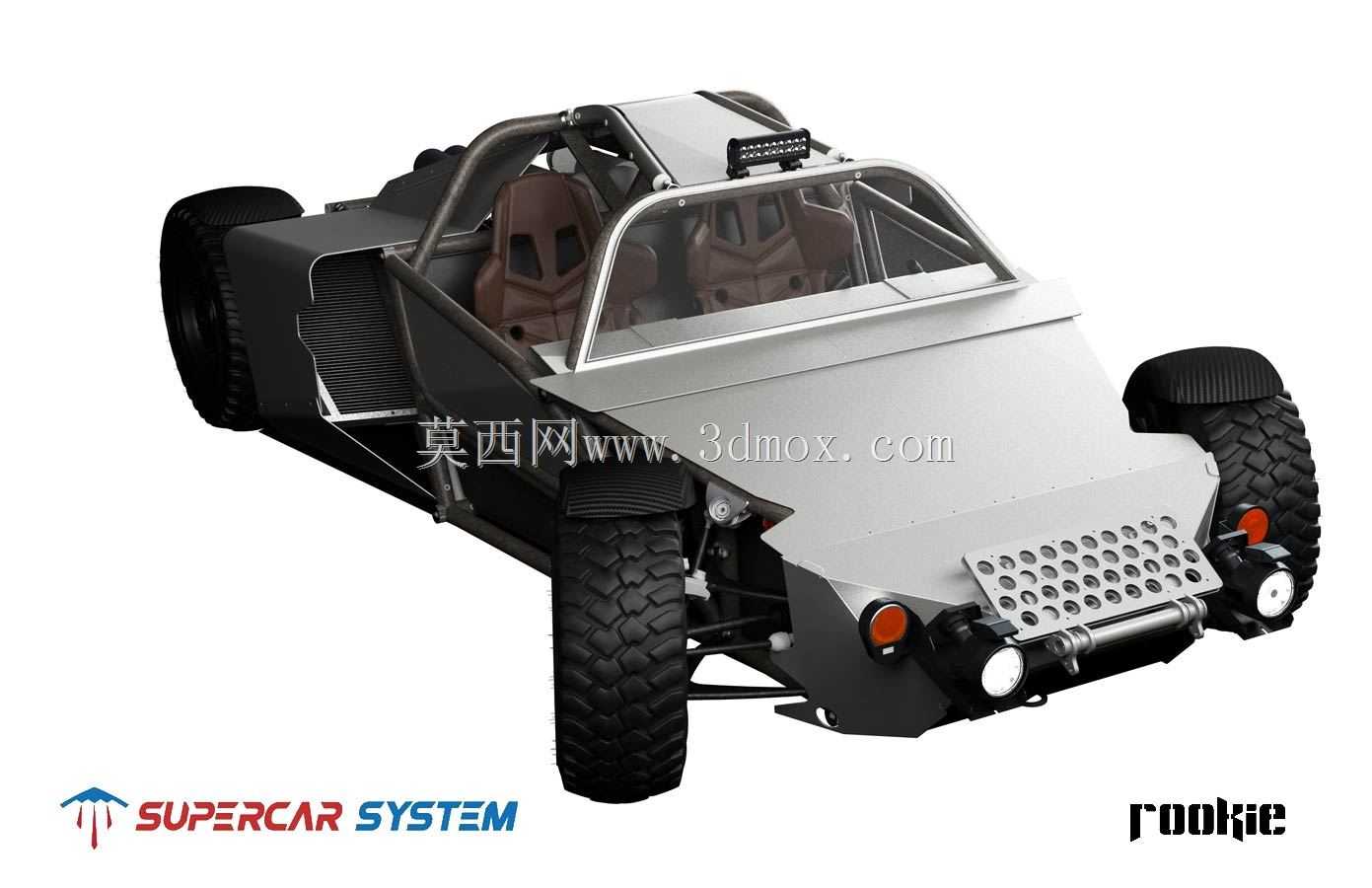

　　乘员舱的设计完全以实用为核心，没有多余的装饰性构件，座椅采用高支撑性的桶型结构，安装位置直接固定在车架主横梁上，能够在车辆大幅颠簸时为乘员提供足够的侧向与纵向支撑，避免身体晃动影响操作。座舱前部的操控组件布局紧凑，转向机构、踏板组件的安装位置经过人机工程校核，不同身高的操作人员都能找到合适的操作姿态，仪表区域仅保留必要的工况显示组件，没有多余的娱乐性功能配置，所有控制按键都做了大尺寸防滑处理，佩戴防护手套时也能准确操作。

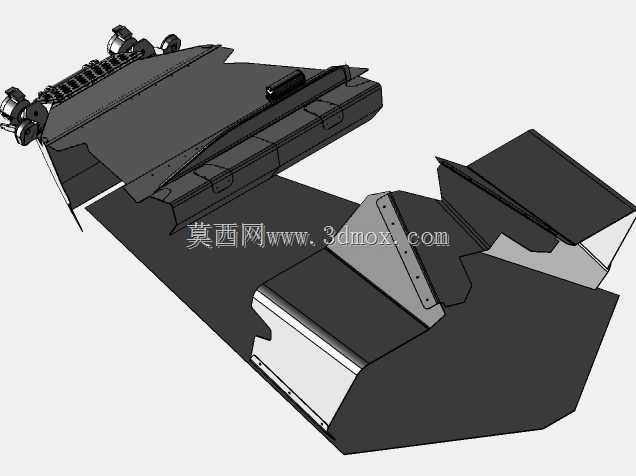

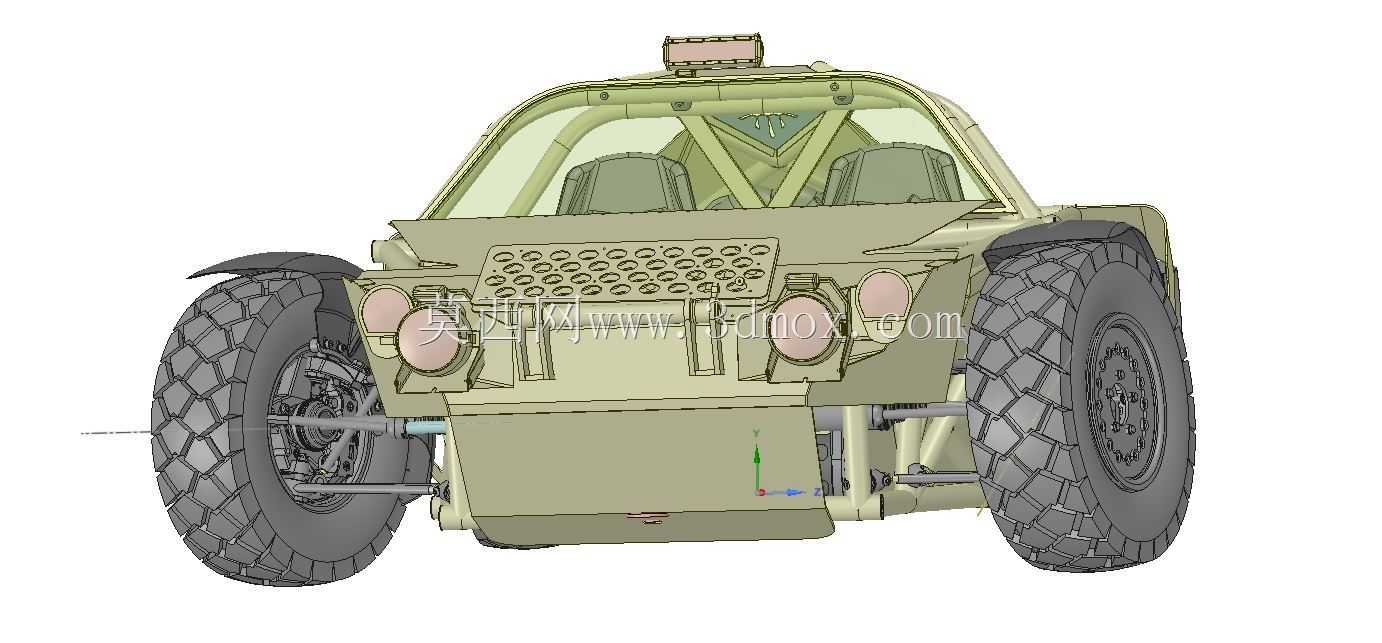

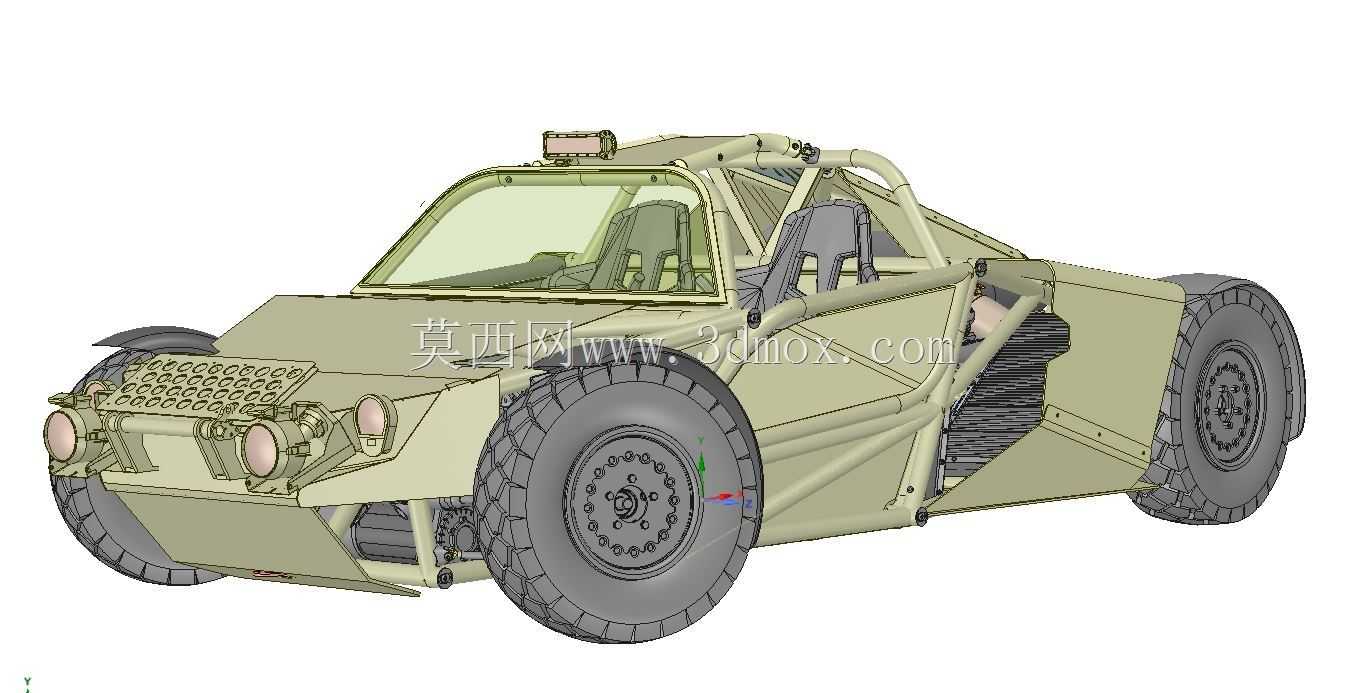

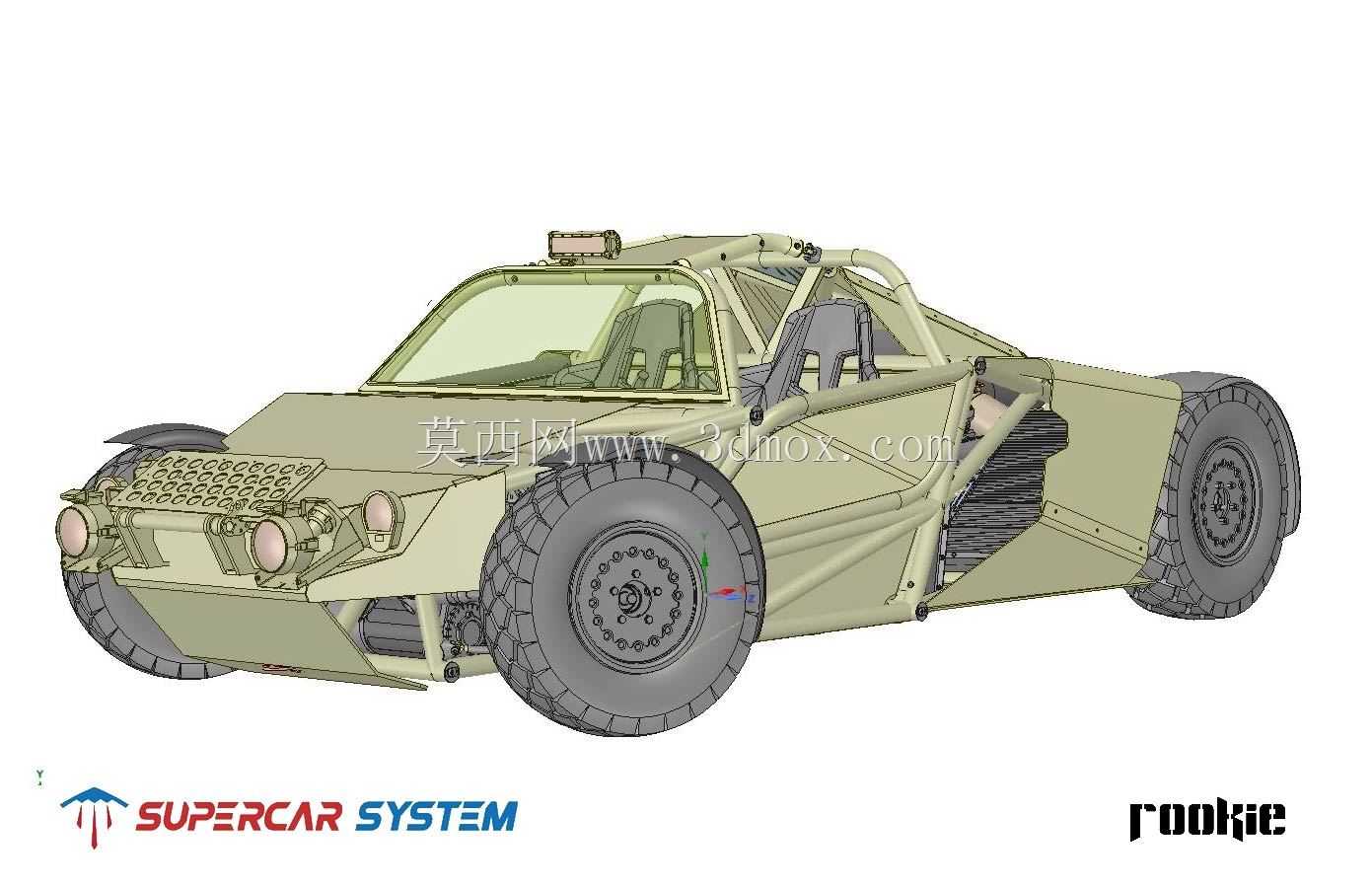

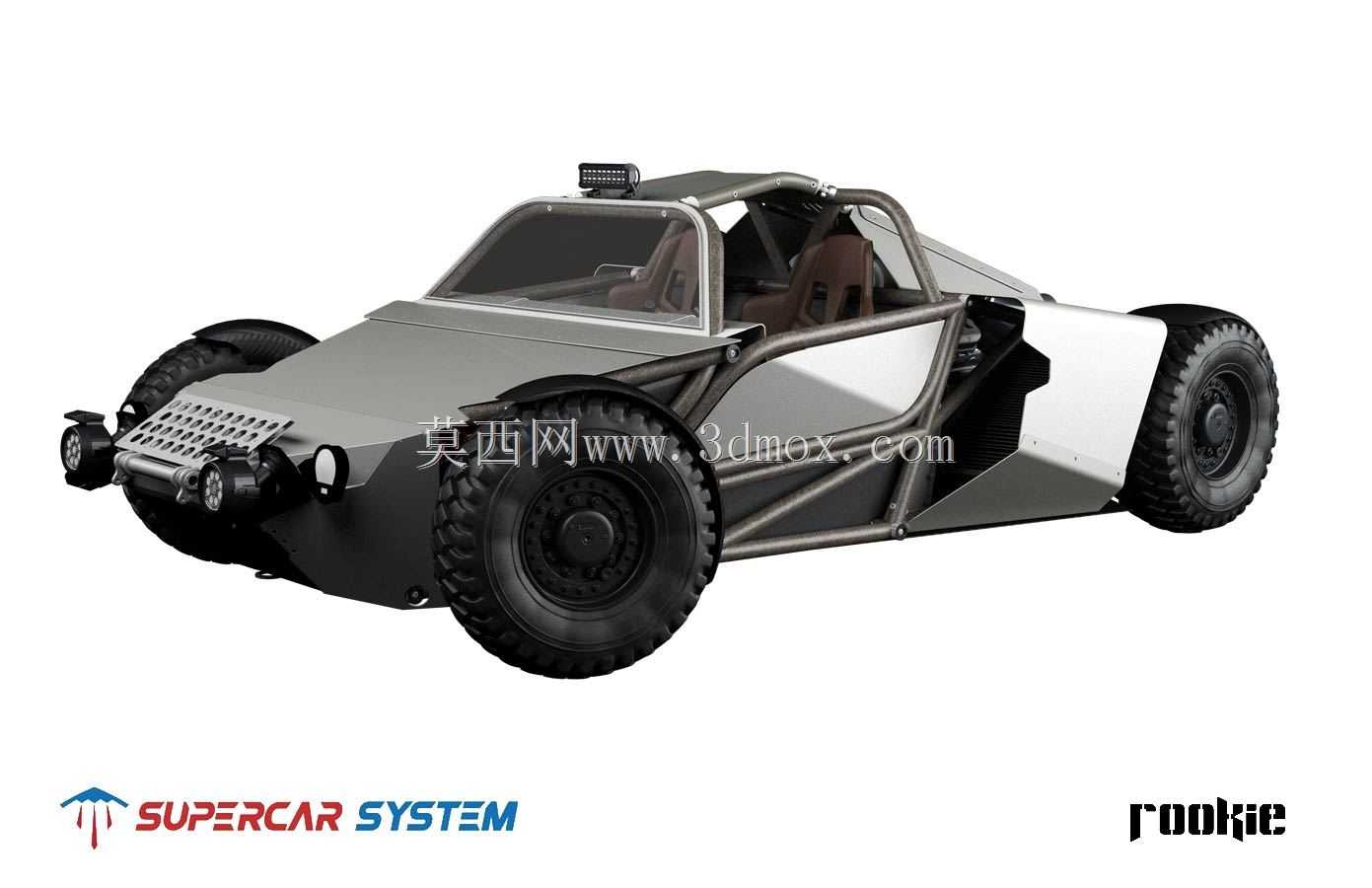

　　前部照明系统采用多组组合式灯组，除了常规的远近光照明外，额外增设了高亮度辅助射灯，安装位置在前部防护杠的预留点位上，照射角度可根据实际使用需求快速调整，能够满足夜间野外行驶时的大范围照明需求。车身覆盖件采用轻量化复合板材制作，所有板材都通过快拆螺栓固定在车架上，出现损坏时可以快速单独更换，不需要对整体结构进行拆解，大幅降低野外使用时的维护难度。

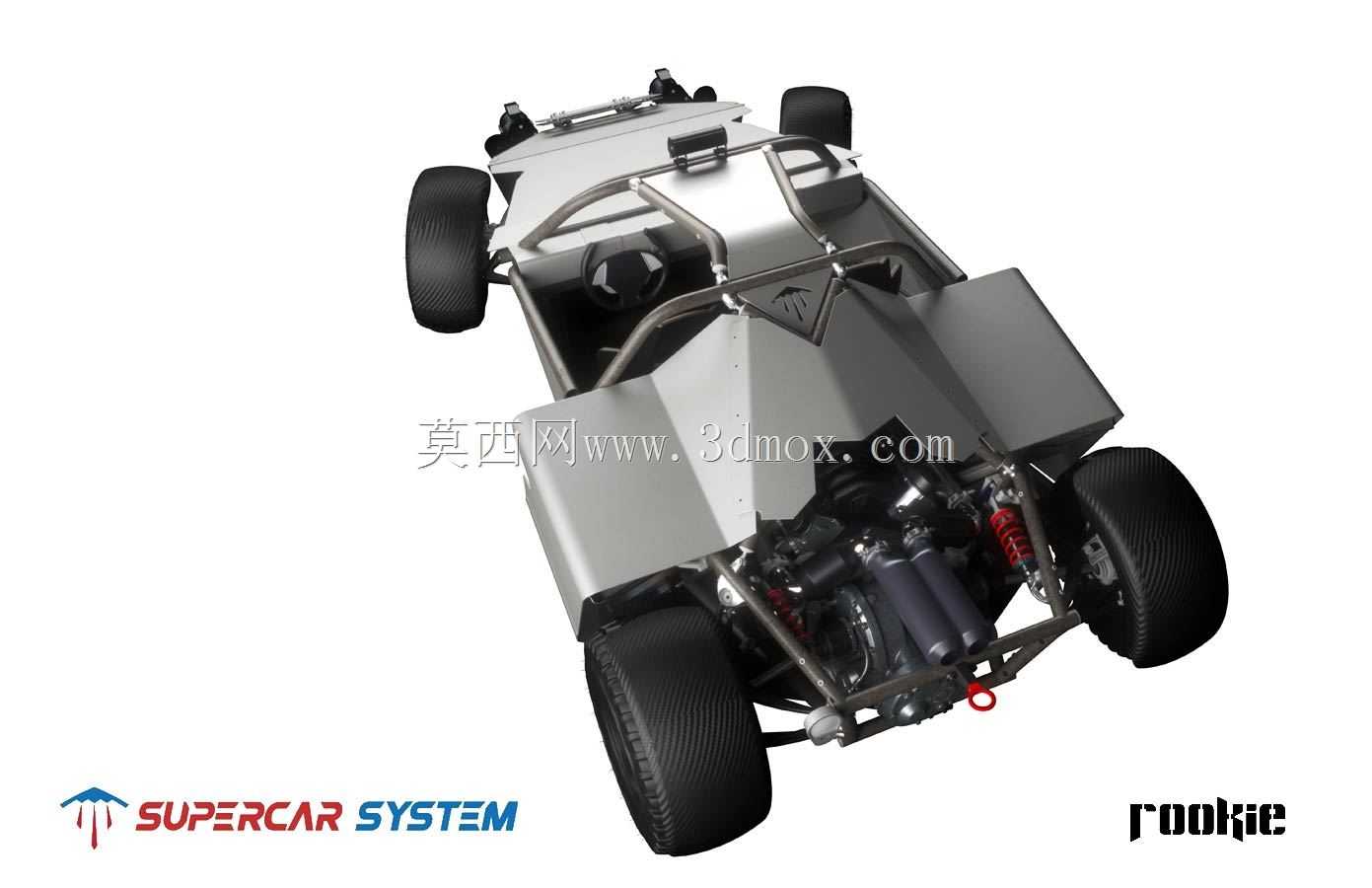

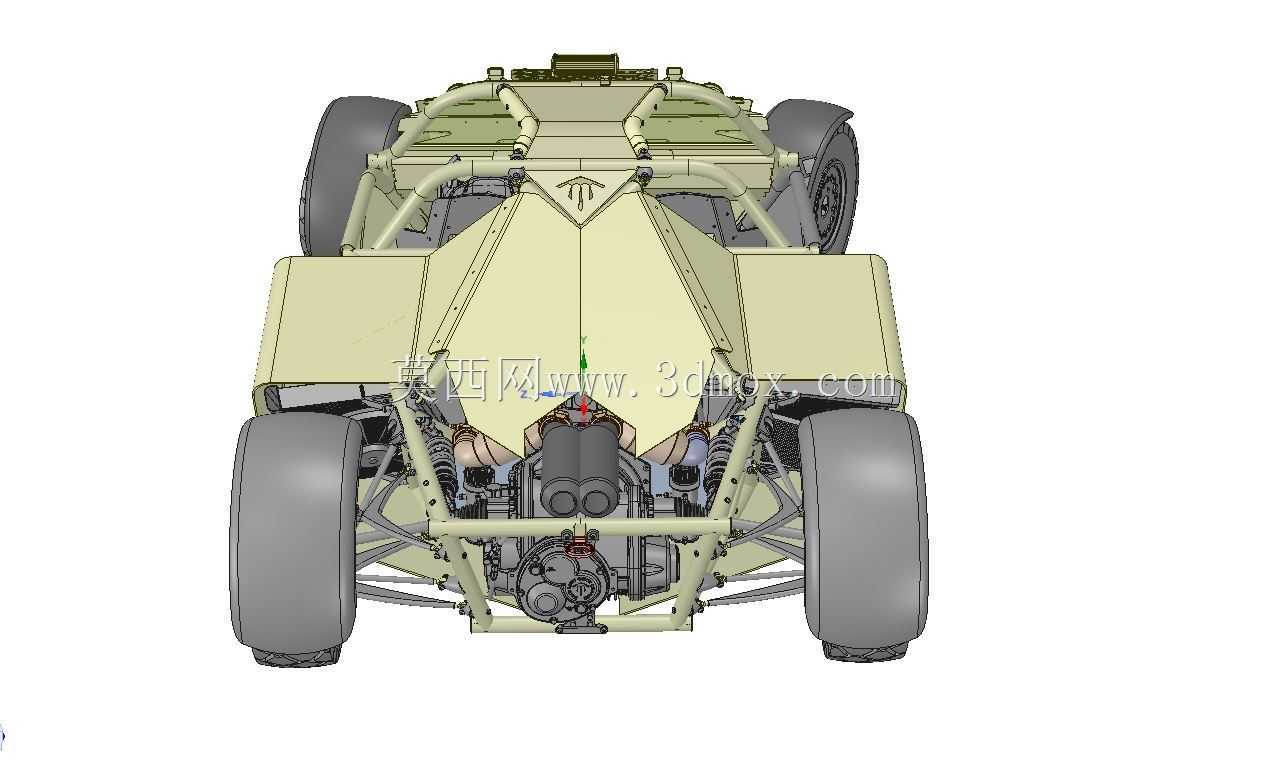

　　从尺寸边界来看，这款载具的整体宽度控制在1.8米以内，轴距控制在2.4米左右，最小离地间隙超过300毫米，接近角与离去角都远大于常规民用越野车辆，能够轻松通过陡坡、壕沟、浅滩等复杂地形，整车转弯半径控制在6米以内，在狭窄的林间道路、山地便道上也能灵活转向，不需要过大的调车空间。动力总成采用后置后驱的布局形式，重量分配接近前后50:50的平衡状态，在爬坡、泥泞路面行驶时能够保证足够的驱动轮抓地力，避免出现单轮打滑失去动力的情况，进气口位置设置在车架上部的高位区域，涉水行驶时能够避免水液进入动力系统造成故障。

　　在结构细节处理上，所有车架管材的焊接位置都做了打磨圆角处理，避免应力集中造成的焊缝开裂，线束全部采用阻燃耐磨护套包裹，沿车架内侧规整布置，每间隔20厘米就设置一个固定卡扣，避免长时间颠簸造成线束磨损短路。燃油箱采用防爆结构设计，安装位置在乘员舱后部的车架保护区内，即使发生侧面碰撞也不会直接撞击到油箱结构，提升使用过程中的安全性。整车没有设计封闭的车门结构，仅在侧面设置了简易的防护横杆，既能够减轻整体重量，也方便乘员快速上下车辆，应对突发情况时可以快速完成登车与离车操作。
