M134D转管速射武器结构三维建模

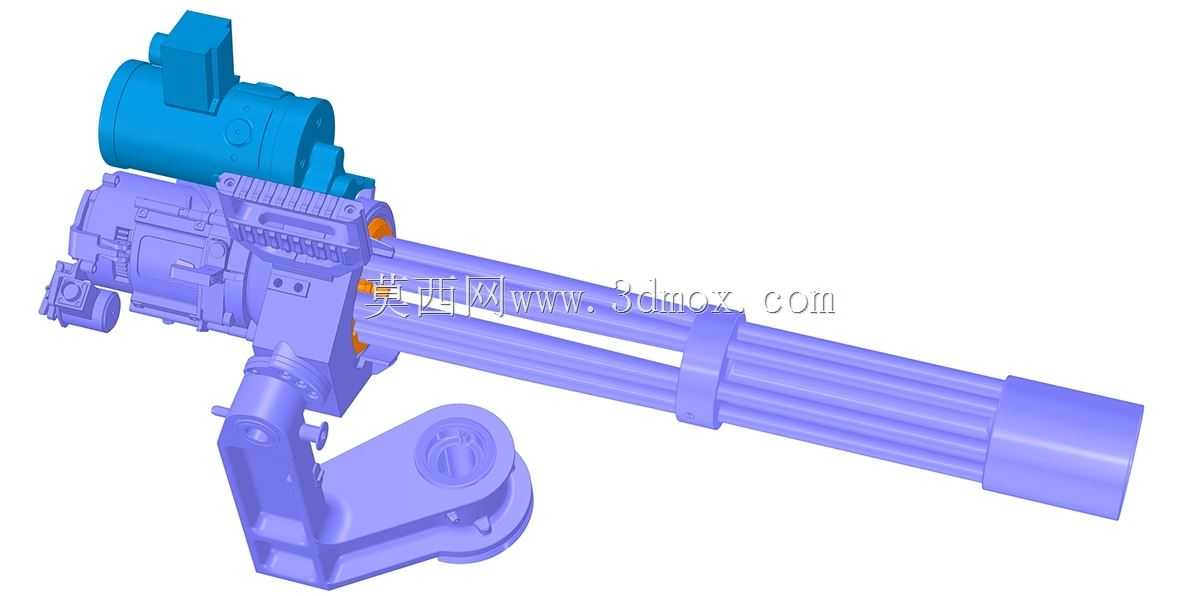

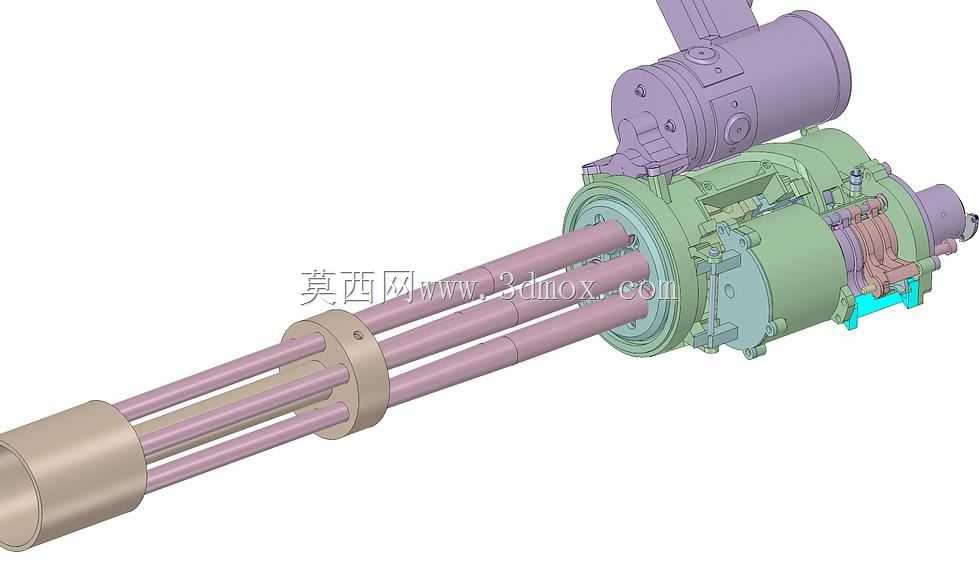

　　在做这款转管速射武器的结构建模前，最先要锚定的是它的实际应用边界——这类多管旋转速射武器，常被搭载在轻型突击载具、舰载近程防御点位、低空反无人机阵地作为火力压制单元，核心用途是通过高射速形成覆盖式火力网，应对快速移动的轻装甲目标、低空慢速飞行器或者集群有生目标，和单管自动武器的间歇供弹击发逻辑完全不同，它的射速优势完全来自多管轮转的工作机制。建模过程中没有照搬全尺寸实物的每一个细碎零件，而是优先保留了核心功能结构的装配关系，首先处理的是枪管集群的同轴度约束，六根枪管沿圆周均匀分布在回转机芯上，每根枪管的轴心线必须和机芯回转中心保持严格平行，相邻枪管的节套定位面角度差控制在60度整，这个公差如果在建模阶段就出现偏差，后续做运动仿真时就会出现机芯卡滞、供弹位置错位的问题，实际装备里这个位置的加工精度直接决定了连发时的故障率。

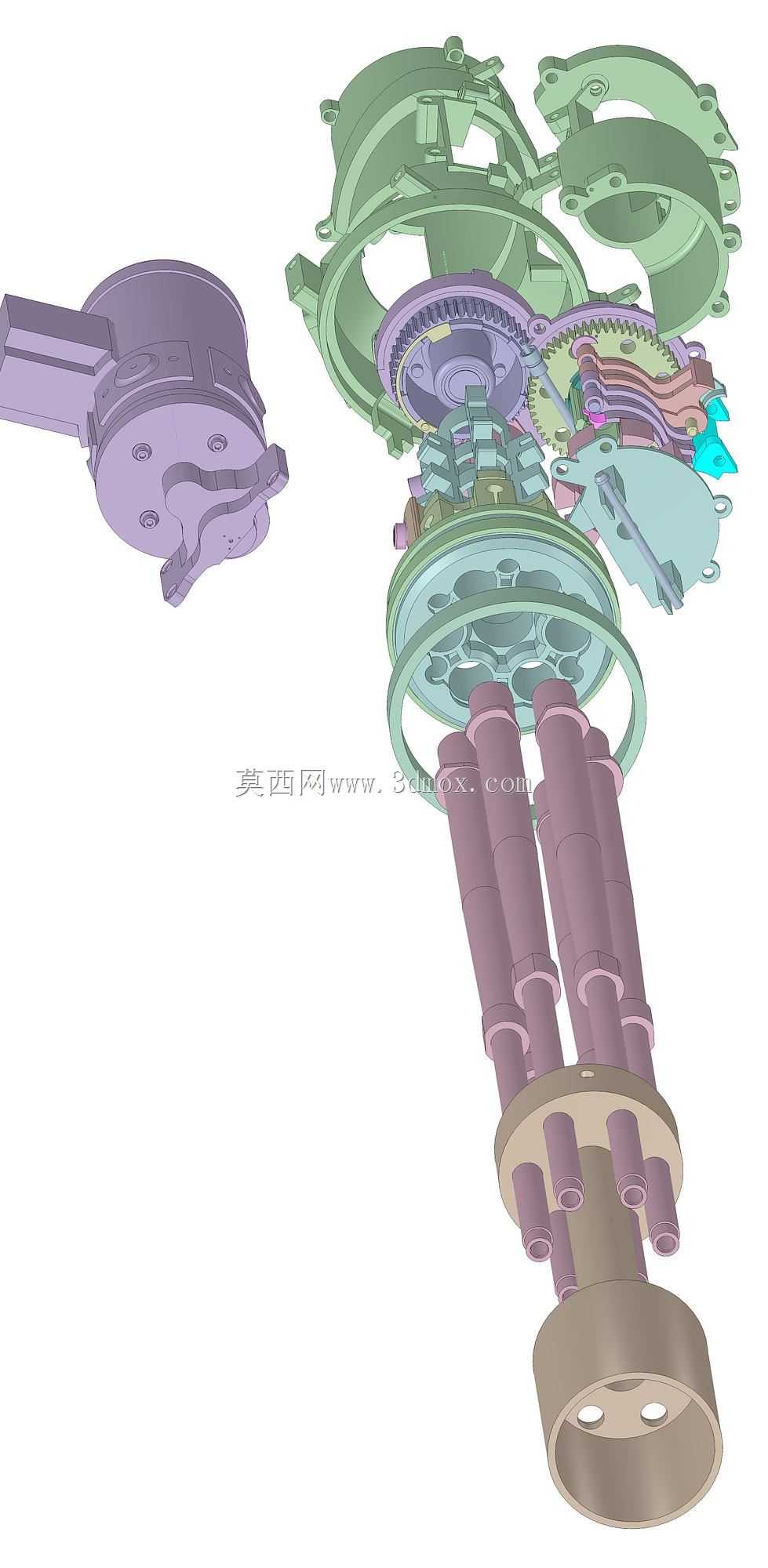

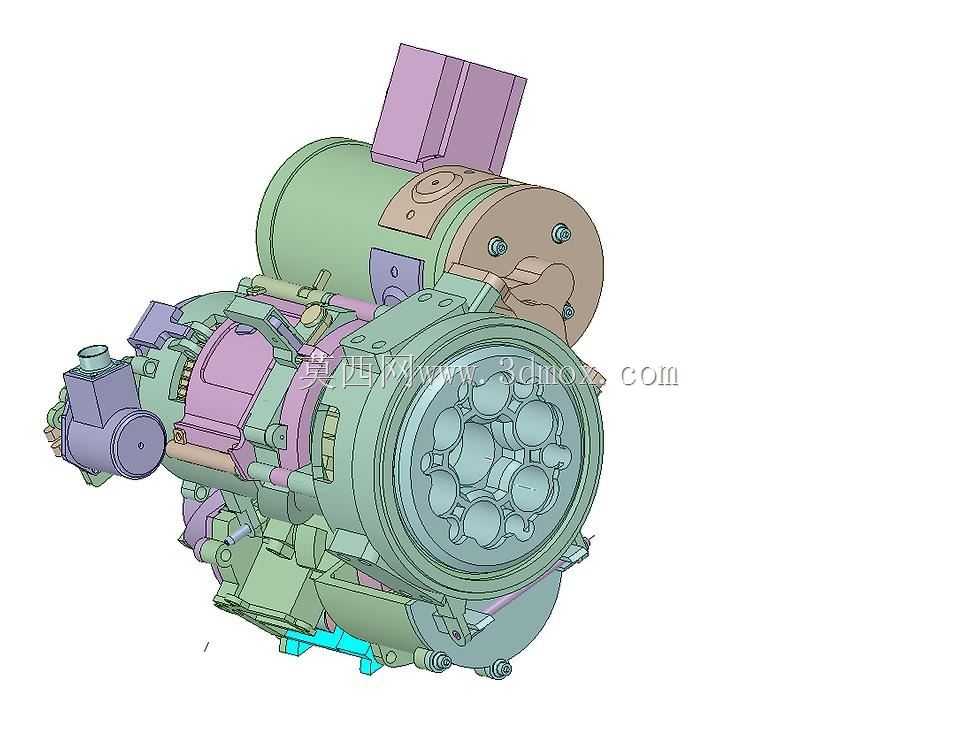

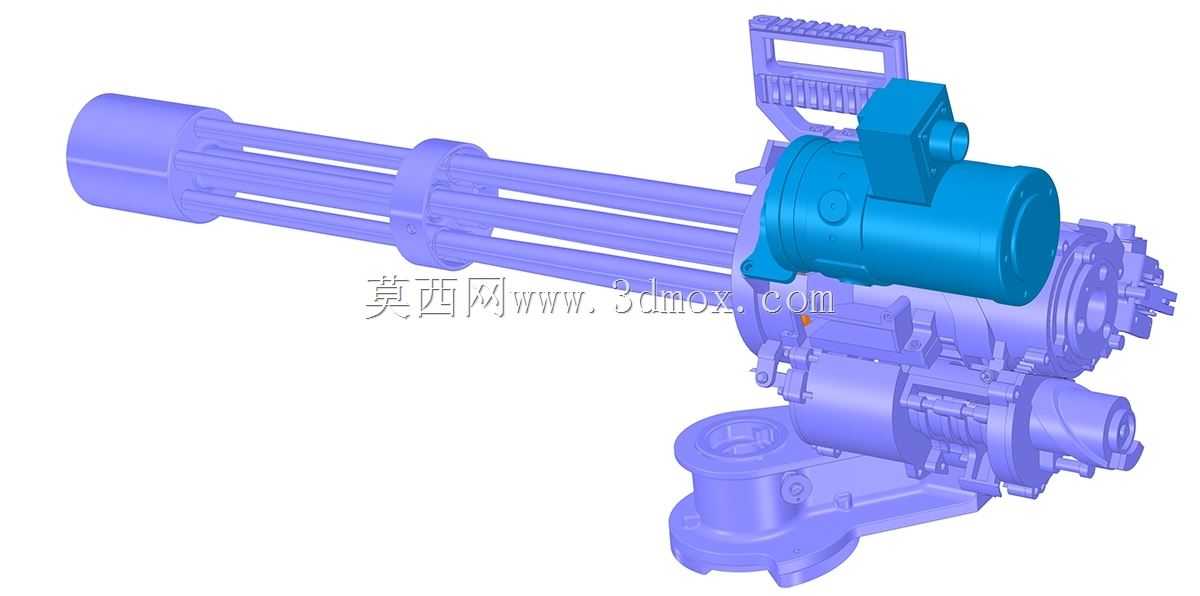

　　从结构功能拆分来看，整个模型核心分为几个功能模块：最前端的枪管集群与消焰收口结构，中间的回转机芯与击发传动组件，后部的供弹衔接接口，以及下方的摇架安装基座。摇架基座是整个武器和搭载平台连接的核心边界，建模时特意保留了基座上的定位止口与安装孔位分布，这个位置的尺寸直接决定了武器能不能适配现有通用武器站的挂装接口，止口的直径、安装孔的孔距都参考了实际载具武器站的通用安装尺寸，避免后续做搭载装配时出现干涉。供弹部分的结构虽然做了简化，但保留了脱弹齿、进弹导槽的相对位置关系，因为转管武器的供弹节奏是和枪管回转速度完全匹配的，每根枪管转到特定角度时完成进弹、闭锁、击发、抽壳、抛壳的全套动作，建模时把每个动作对应的零件位置做了对应约束，哪怕省略了部分细碎的弹簧、销钉，也能清晰展示整个自动循环的动作逻辑。

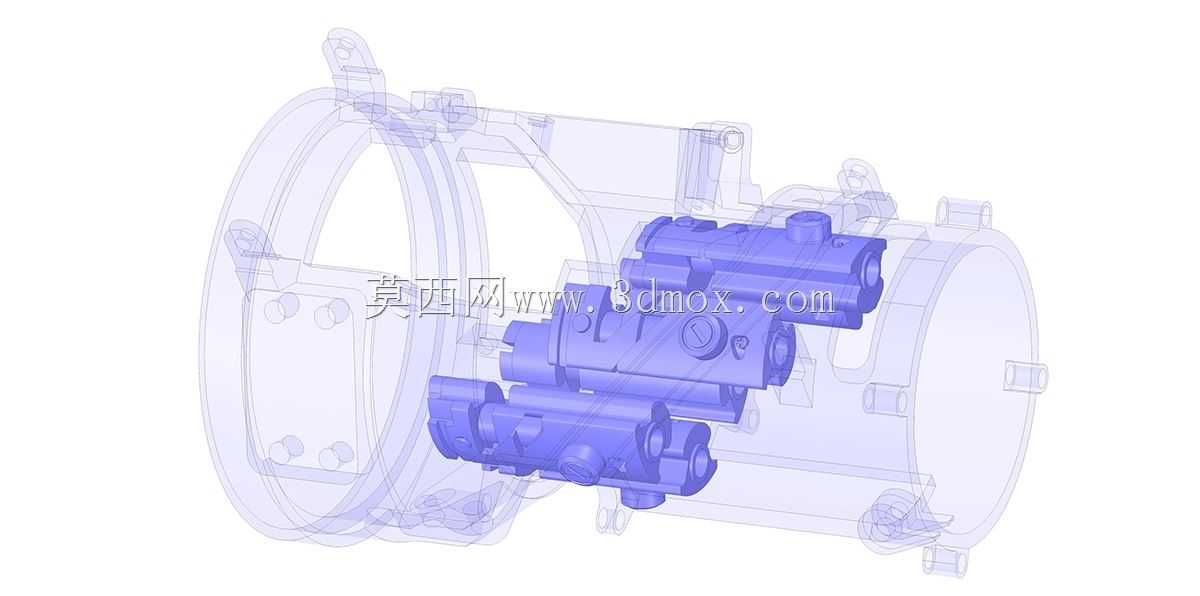

　　设计思路上没有追求极致的零件还原度，而是优先保证结构原理的可展示性，比如省略了部分不影响核心运动逻辑的防尘盖板、微调螺钉这类小零件，但是把枪管的旋转驱动路径、击发凸轮的轮廓面都做了准确还原——转管武器的驱动来源不管是外能源电机还是内能源燃气驱动，最终都是通过凸轮轨迹控制每根枪管的往复运动，这个凸轮曲面的建模精度直接决定了能不能正确演示自动机的工作过程，所以在处理这个曲面时，特意按照实际的动作行程做了分段：进弹段的平缓升程、闭锁段的停留角度、击发段的瞬时定位、抽壳段的快速回程，每个段的角度分配都和实际工作节奏匹配。

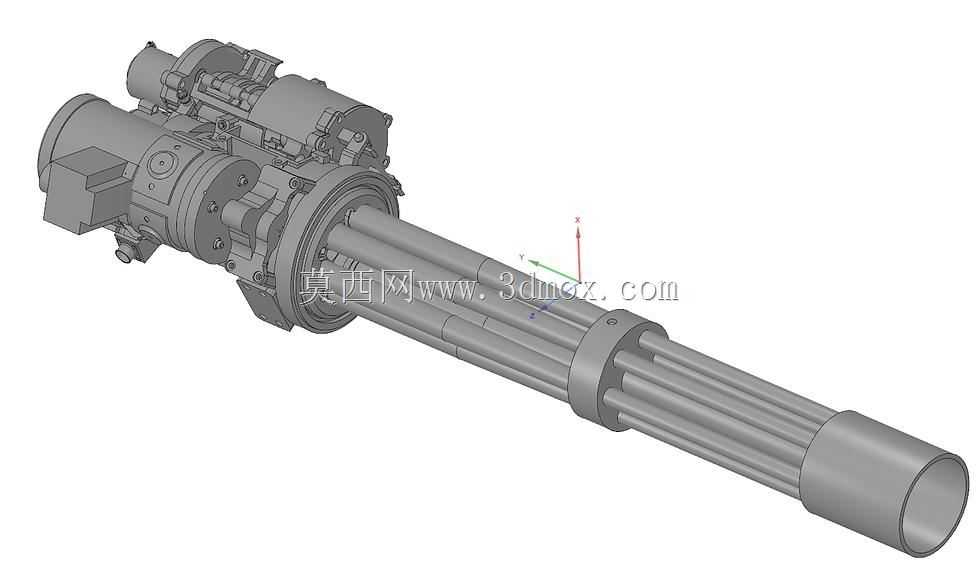

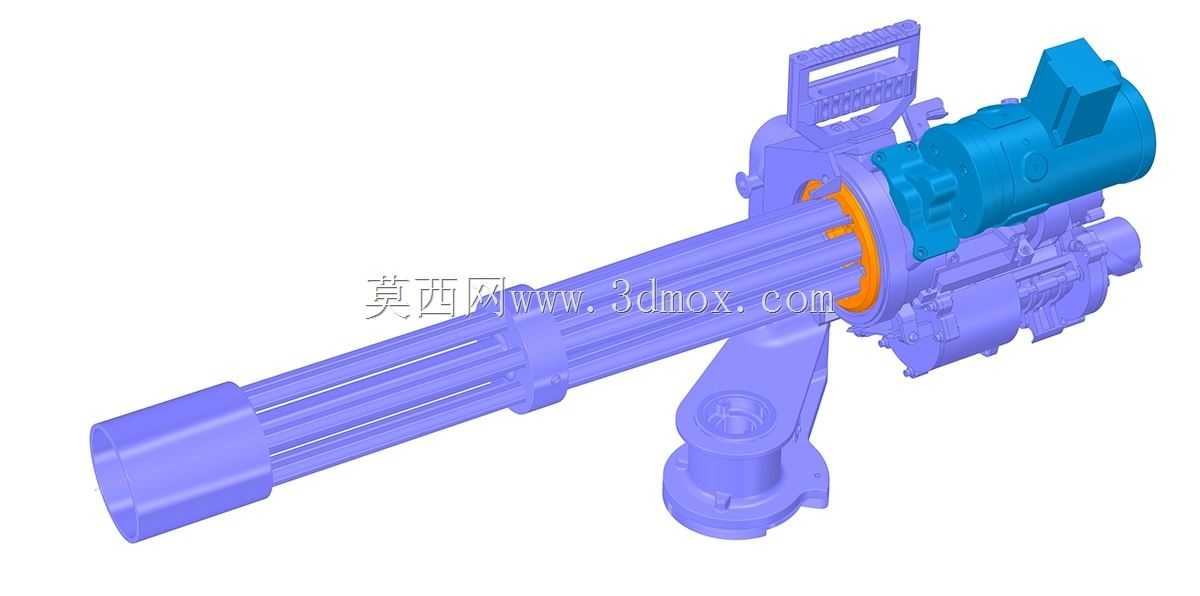

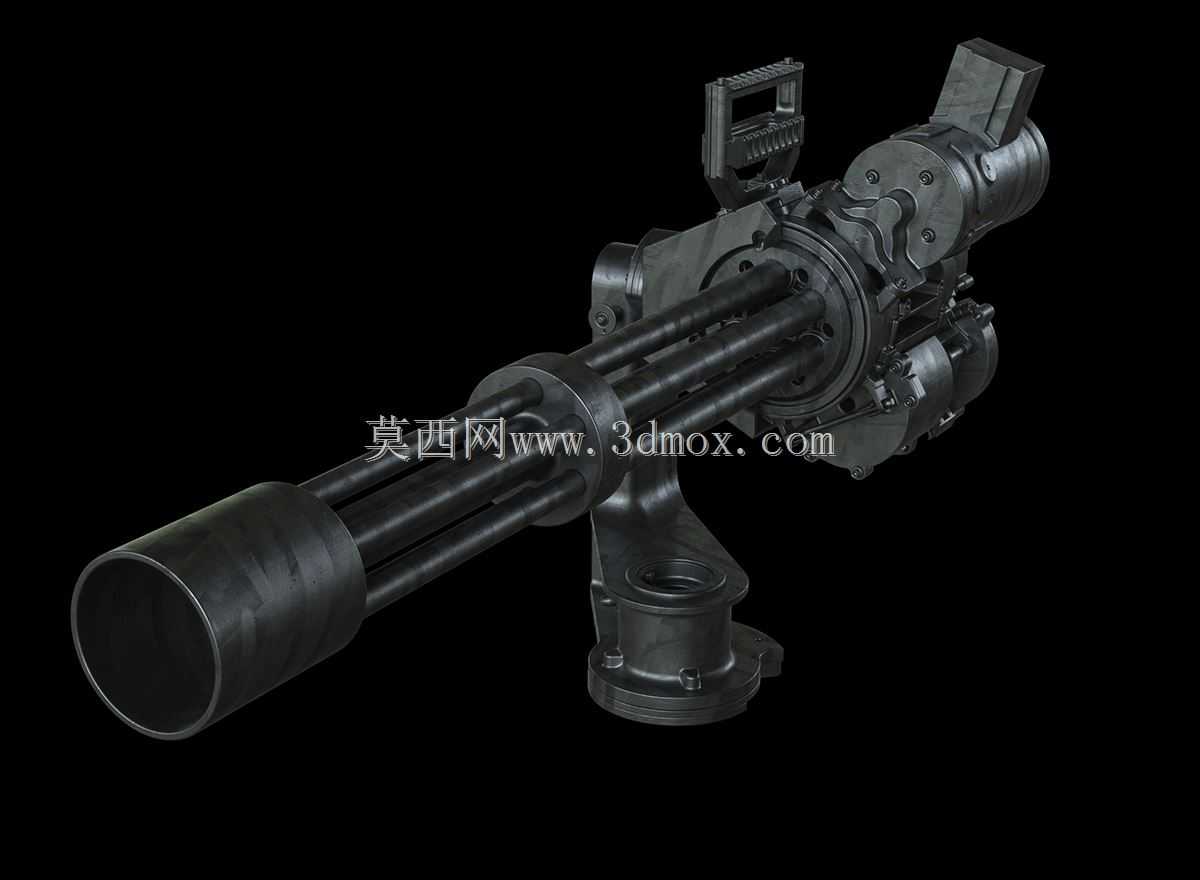

　　外形尺寸上，整个模型的全长控制在和实际轻型载具搭载版本一致的区间，枪管部分的长度没有做过长的延伸，避免搭载时超出载具的横向回转边界，摇架下方的旋转连接座保留了俯仰转动的铰接结构，这个位置的转动角度范围参考了实际作战的俯仰射界，不会出现结构上的运动死点。另外，枪管外表面的散热凹槽、机匣部分的加强筋结构都做了还原，这些结构不是单纯的外观装饰，实际使用中多管连续射击时枪管升温极快，外表面的凹槽一方面能增加散热面积，另一方面能减轻枪管集群的整体重量，降低回转部分的转动惯量，让驱动机构的负载更平稳，启动和停转的响应速度更快。

　　很多人做这类武器建模时容易忽略安装接口的兼容性问题，这次建模时特意把基座的安装面做了平面度的约束，没有保留不必要的凸起结构，方便后续使用者根据自己的搭载场景修改连接结构，不管是装在遥控武器站、固定阵地枪架还是直升机舱门支架上，都能快速调整适配。另外，整个回转部分的重心做了居中处理，模型里枪管集群、机芯、后部机匣的重量分布沿着回转中心对称，这样在做运动仿真时不会出现偏载导致的力矩波动，和实际装备的动平衡设计思路一致——实际装备里如果回转部分动平衡不好，高射速下会产生剧烈振动，直接影响射击精度和零件寿命。

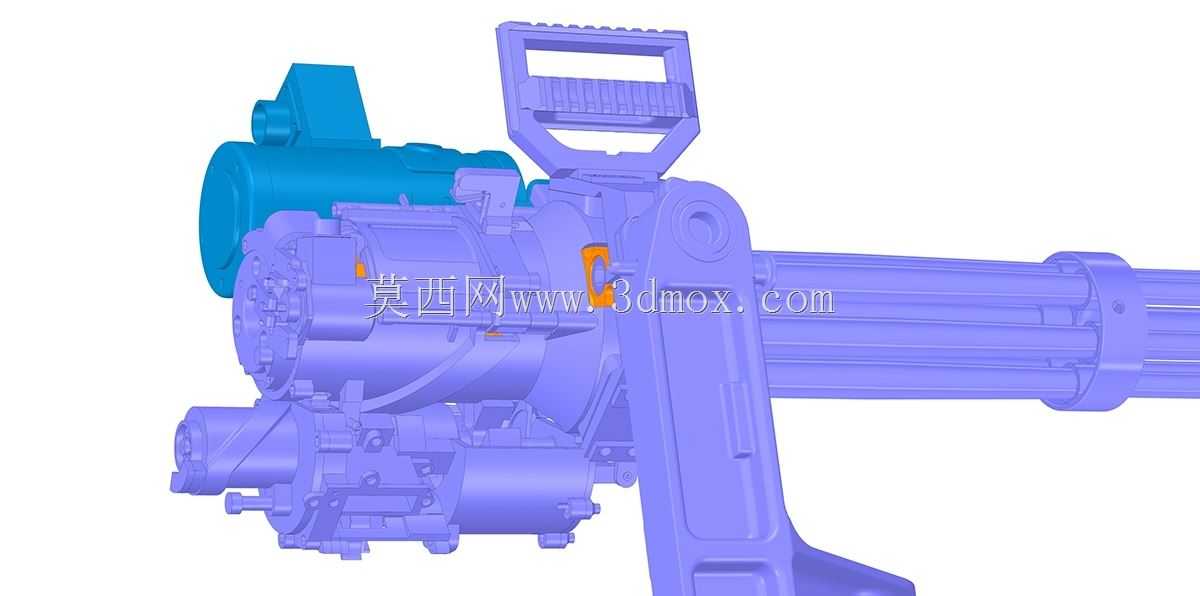

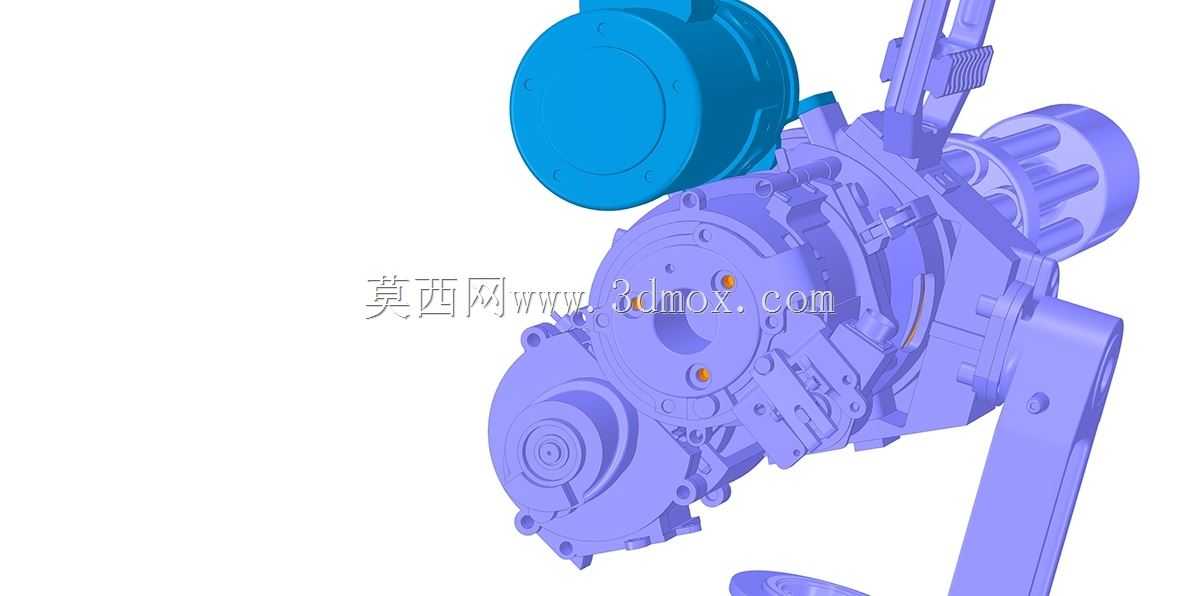

　　在处理机匣部分的结构时，保留了两侧的检修盖板安装位，虽然没有做盖板的细节卡扣，但安装面的贴合边界、螺钉孔的分布都做了对应，实际维护时这些位置是用来快速清理卡弹故障、更换易损零件的，保留这些结构位置能让整个模型的工程实用性更强，不是单纯的外观展示模型。供弹接口的位置设在机匣侧上方，这个位置的角度是经过考量的，供弹链路从侧上方接入时，弹链的弯折角度最小，供弹阻力最低，不会因为大角度弯折出现弹链卡滞，建模时特意把接口的导向面做了圆弧过渡，和实际的导弹槽结构一致。

　　总的来说，这个建模的核心是围绕转管武器的核心工作机制、安装适配边界、功能结构逻辑来搭建的，省略的都是不影响原理展示和装配关系的非核心细碎零件，保留的部分都能对应实际装备的功能需求，不管是用来做结构原理演示、搭载方案适配验证，还是作为相关装备设计的参考原型，都能满足结构层面的参考需求，不会出现核心结构错位、安装尺寸失准的问题。
