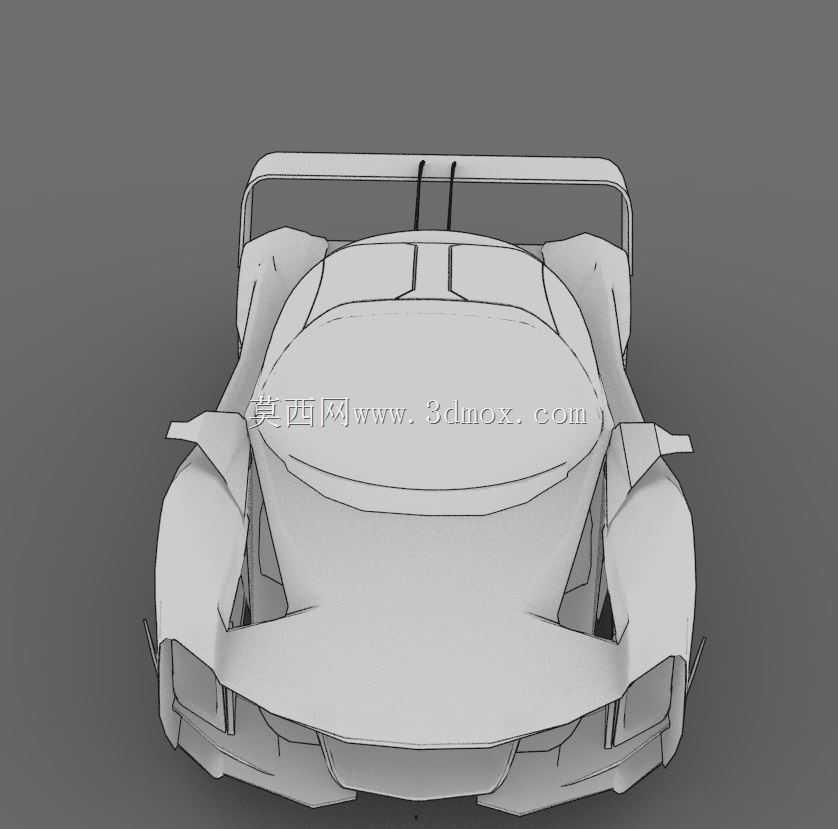

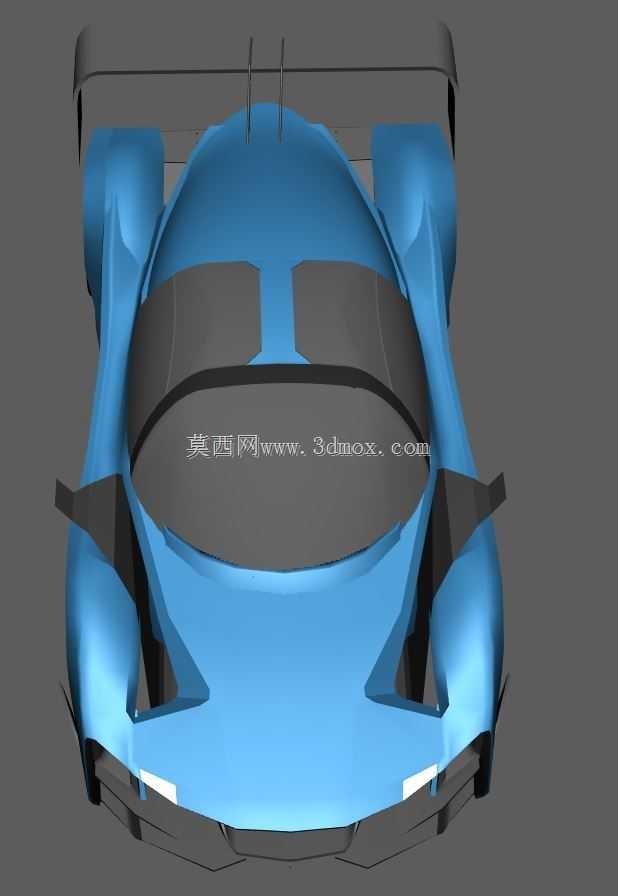

赛道级超跑碳纤维车身结构三维设计

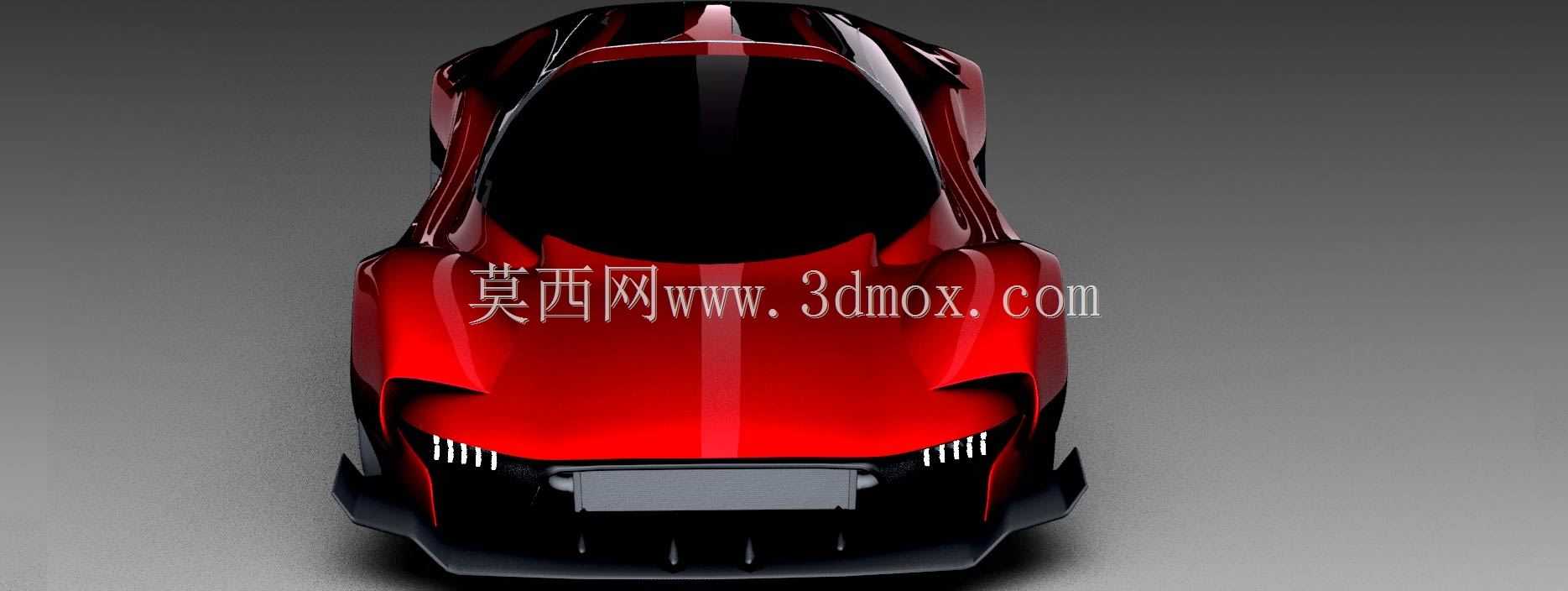

　　该超跑结构设计核心面向专业赛道竞技场景，可用于高校赛车工程专业教学演示、业余赛车队改装参考、汽车造型设计方案验证等场景，区别于民用代步车辆的设计逻辑，所有结构取舍均围绕赛道工况下的动态性能表现展开。从功能特性来看，整车采用全碳纤维承载式车身架构，取消了传统民用车辆的冗余内饰安装位与非必要隔音结构，将整车整备质量控制在极低区间，配合大尺寸固定式尾翼与车底全覆盖式扩散器结构，可在时速200km/h的工况下提供超过车身自重1.2倍的下压力，保证高速过弯时轮胎接地载荷充足，避免出现抓地力临界突破导致的侧滑失控。设计过程中针对前期方案存在的前端气流分离问题，对车头长度做了针对性缩短调整，将前轴位置相对前移120mm，既优化了前后轴荷分配比例，

　　将静态轴荷控制在45:55的后驱最优区间，也减少了车头正投影区域的乱流产生，让气流可以更顺畅地流向车侧进气道与尾部扩散器区域，降低整车气动阻力系数的同时，提升了中冷器与刹车系统的冷却气流流量。车身侧面的进气道采用内收式曲面设计，可在车辆行进过程中对气流进行预压缩，提升进入动力舱的空气流速，配合车侧的导流鳍结构，可将前轮转动产生的乱流快速导离车身侧面，减少湍流对尾翼工作效率的干扰。轮组采用多辐式锻造铝合金结构，轮辐造型经过气动优化，可在转动时引导气流穿过刹车卡钳表面，带走制动过程中产生的大量热量，避免长距离赛道行驶时出现刹车热衰减；轮拱上方设置有专用的气流导出槽，可将轮腔内堆积的高压气流快速排出，进一步降低轮腔升力，

　　提升前轮高速行驶时的接地稳定性。尾部的大尺寸尾翼采用天鹅颈式支撑结构，相比传统的底部支撑结构，可避免支撑件对尾翼下表面气流的干扰，提升尾翼的气动效率，尾翼攻角可根据不同赛道的特性进行多档位调整，在高速赛道可降低攻角减少阻力，在多弯低速赛道可增大攻角提升下压力输出。车身安装边界方面，整车总长控制在4200mm以内，总宽1980mm，总高1050mm，轴距2550mm，可适配多数专业场地赛车的运输架尺寸与车库停放空间，底盘最低点离地间隙为70mm，可在平整赛道铺装路面正常行驶，避免非铺装路面行驶时出现底盘磕碰；车身所有覆盖件均采用快拆式安装结构，单个覆盖件的固定螺栓不超过6颗，可在赛事维修区快速完成覆盖件拆卸与部件检修，

　　无需复杂的专用工具。座舱内部采用单座布局，座椅位置向车辆中轴线偏移150mm，优化整车横向重量平衡，座舱前方预留有标准赛车仪表、方向盘快拆机构与六点式安全带的安装位，可直接适配多数市售专业赛车改装部件，无需额外做安装位改造。底盘部分采用前后双叉臂独立悬架结构，悬架摆臂同样采用碳纤维复合材料制作，减少非簧载质量，提升悬架响应速度，减震器安装位预留了30mm的高度调节余量，可根据不同赛道的路面颠簸情况调整车身离地间隙与悬架行程；刹车系统采用大尺寸碳陶刹车盘搭配对置六活塞卡钳，刹车通风道直接从车头进气口引风，保证连续制动时的温度稳定。设计过程中对车身各曲面的连续性做了严格控制，所有外表面曲面均达到G2连续标准，既可以降低高速行驶时的风噪，也能保证碳纤维铺层制作时的脱模顺畅度，减少后期曲面打磨的工作量；车身各部件的分模线均设置在视觉低敏感区域，避免分模线破坏车身整体的流畅造型，同时也能降低模具制作的复杂度，减少小批量试制时的成本投入。
