等离子切割钢板焊接式底架结构设计

　　该底架结构主要面向重型设备承载、专用车辆底盘改装、工业生产线台架搭建等场景，作为核心承载基体承担上部设备的静载荷、动载荷以及运行过程中的冲击载荷，是保障上部装置运行稳定性的基础结构件。从实际使用需求出发，这类底架需要兼顾承载刚度、加工便利性与后期维护空间，传统铸造底架虽然整体性好，但生产周期长、改型成本高，单件小批量生产场景下经济性不足，因此采用型材与板材焊接的结构形式，更适配多品种小批量的定制化生产需求。

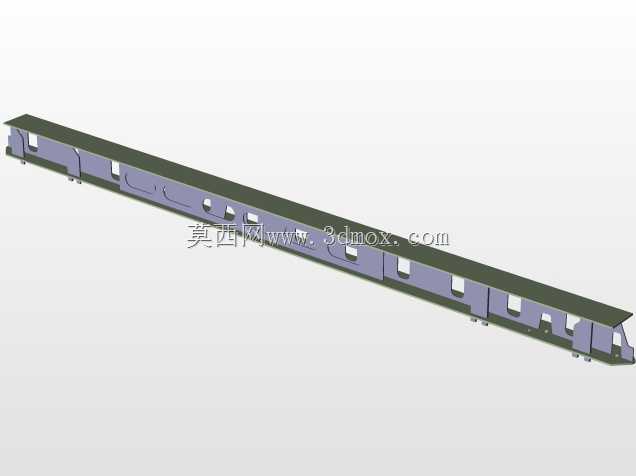

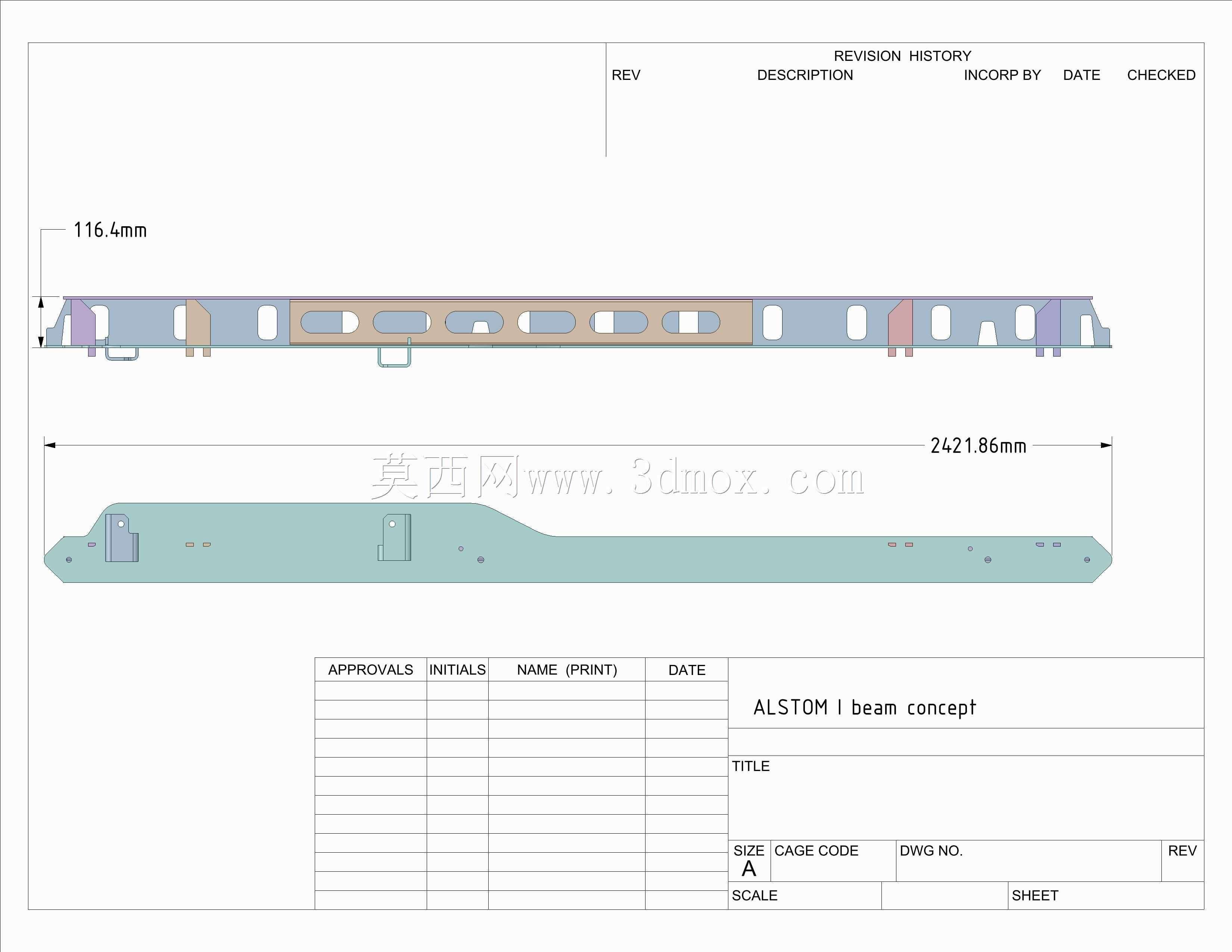

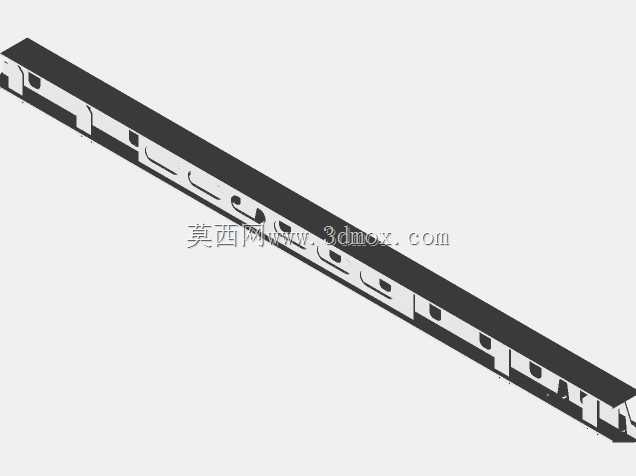

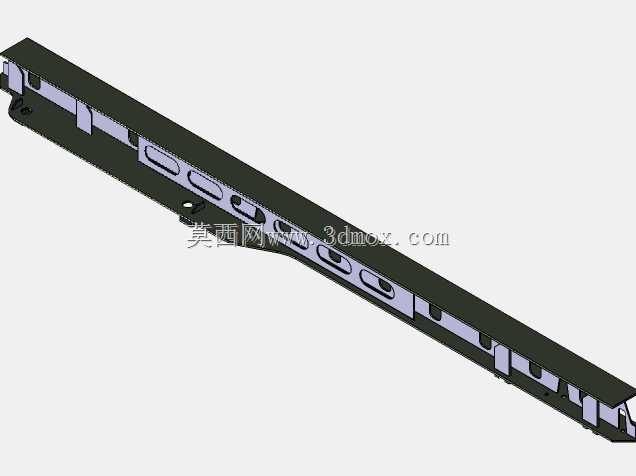

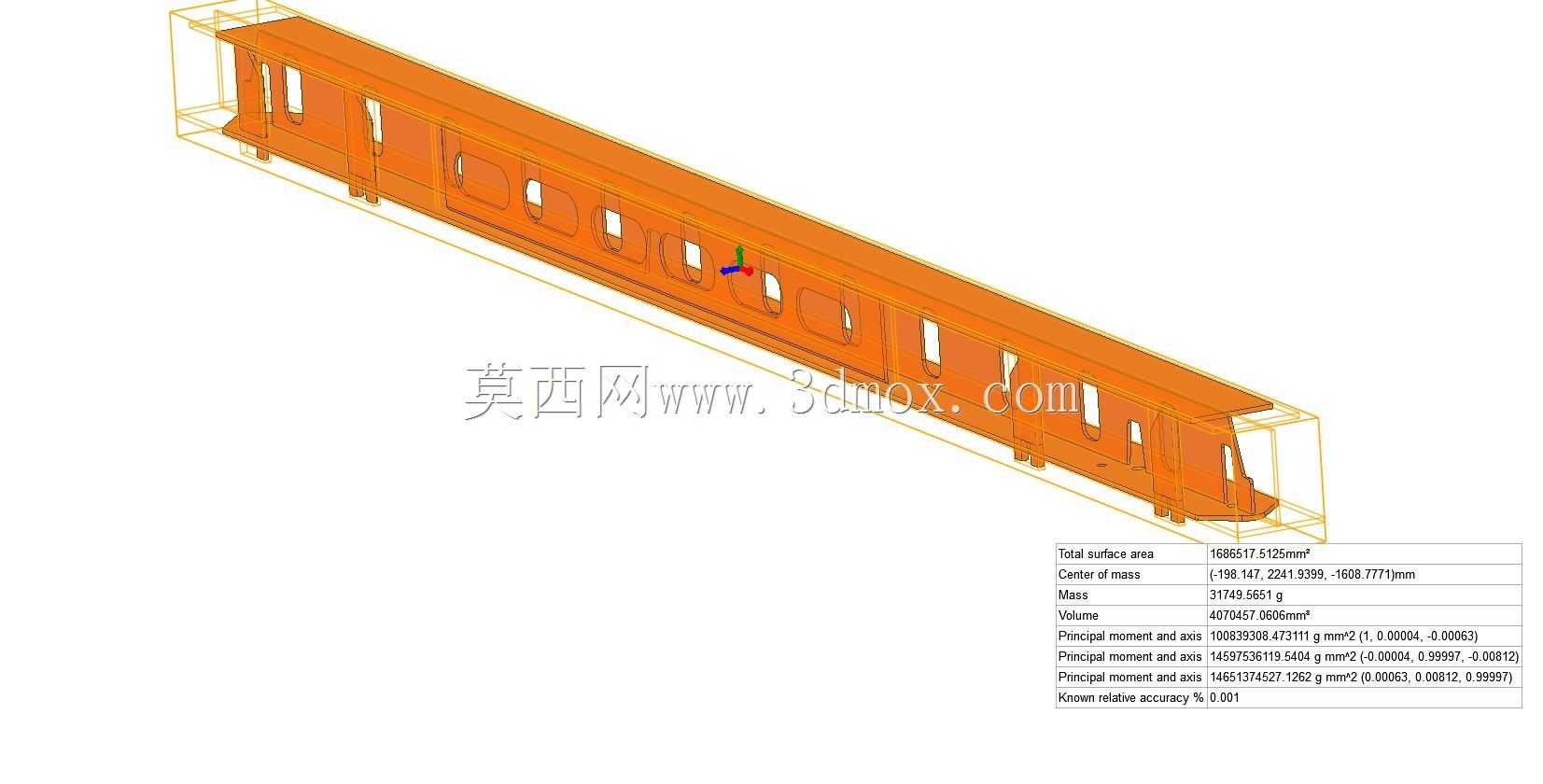

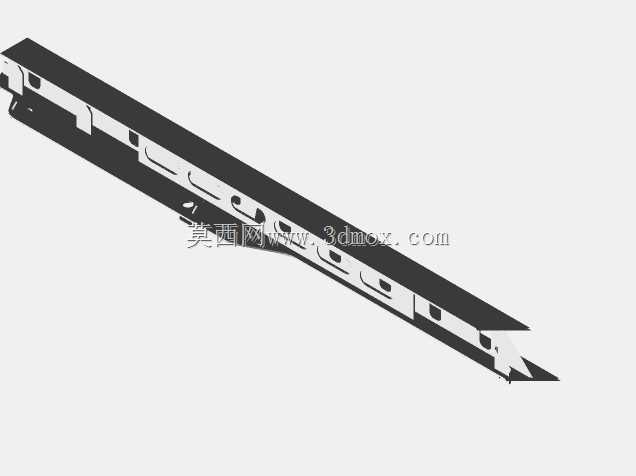

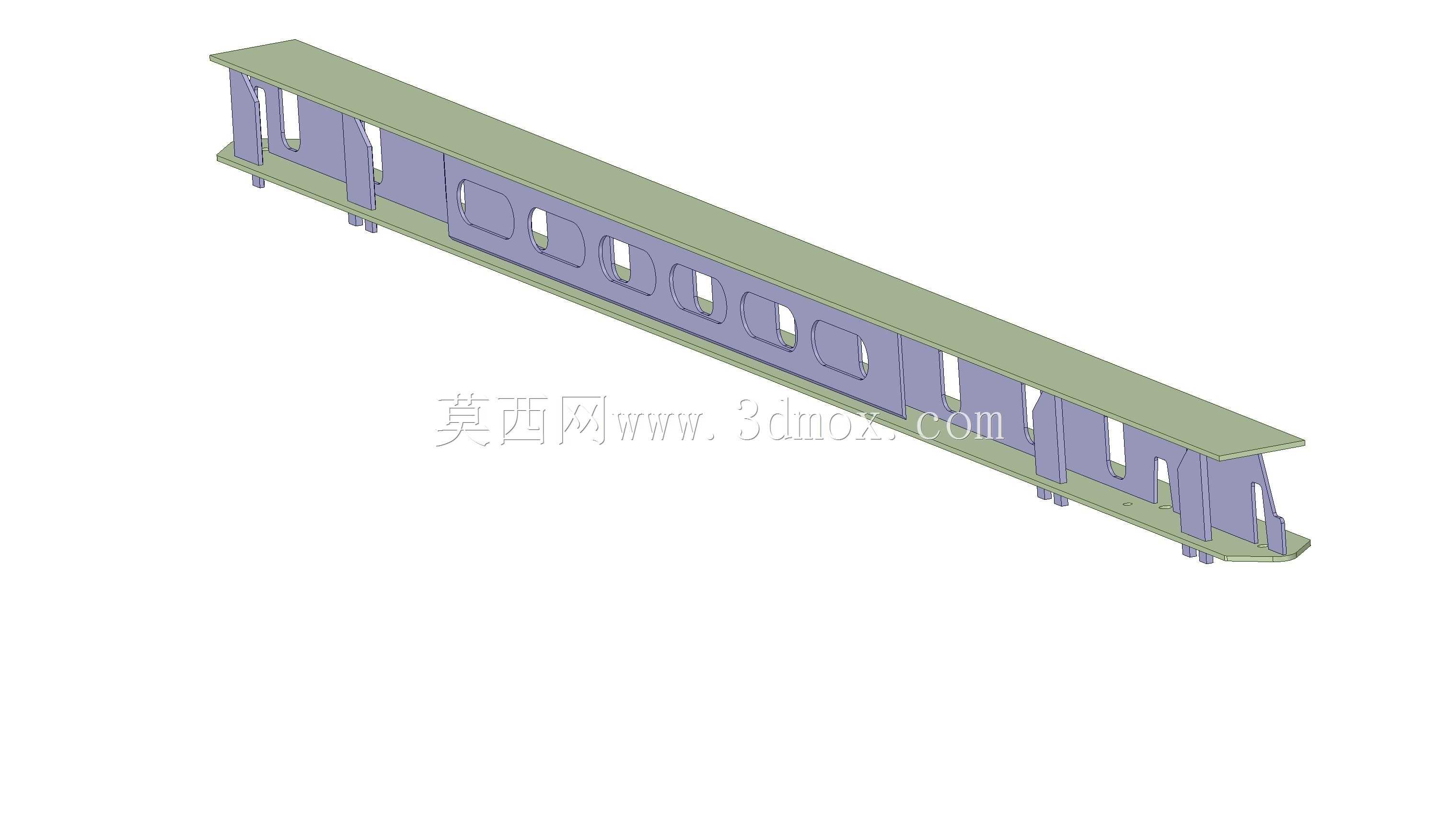

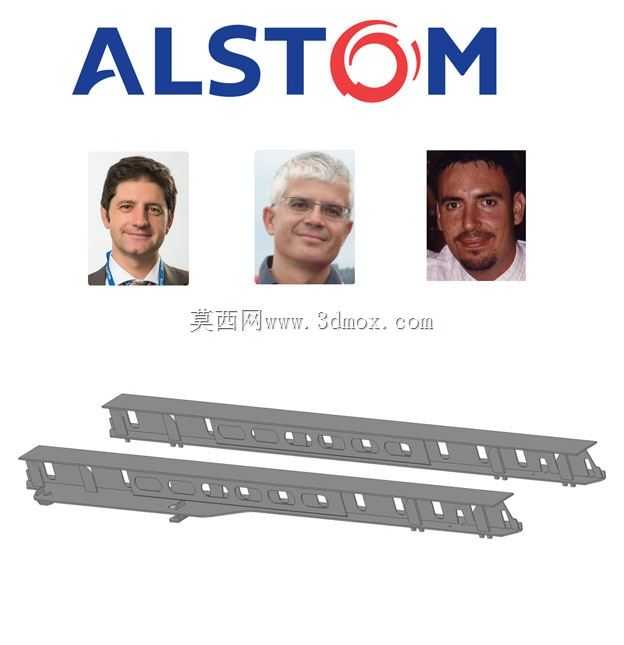

　　设计阶段优先考虑加工工艺的落地性，主体承载梁选用等离子切割钢板拼焊成的工字梁结构，相比成品热轧工字钢，自制焊接工字梁可以根据实际载荷分布灵活调整翼缘宽度、腹板厚度，在应力集中区域局部加厚板材，非主要承载区域适当减薄，在保证整体刚度的前提下控制结构自重。整个结构的零部件拆分遵循少切削、易焊接的原则，除必要的安装支座、连接块外，绝大多数构件采用等离子切割下料的钢板件，仅少量安装定位位置需要做折弯处理，避免复杂的机加工工序，降低单件加工成本。

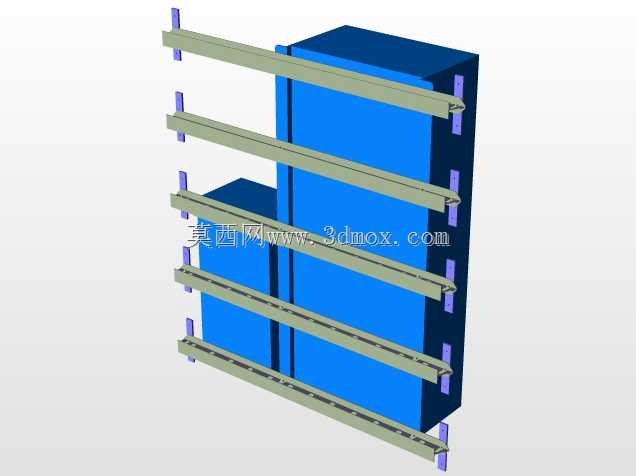

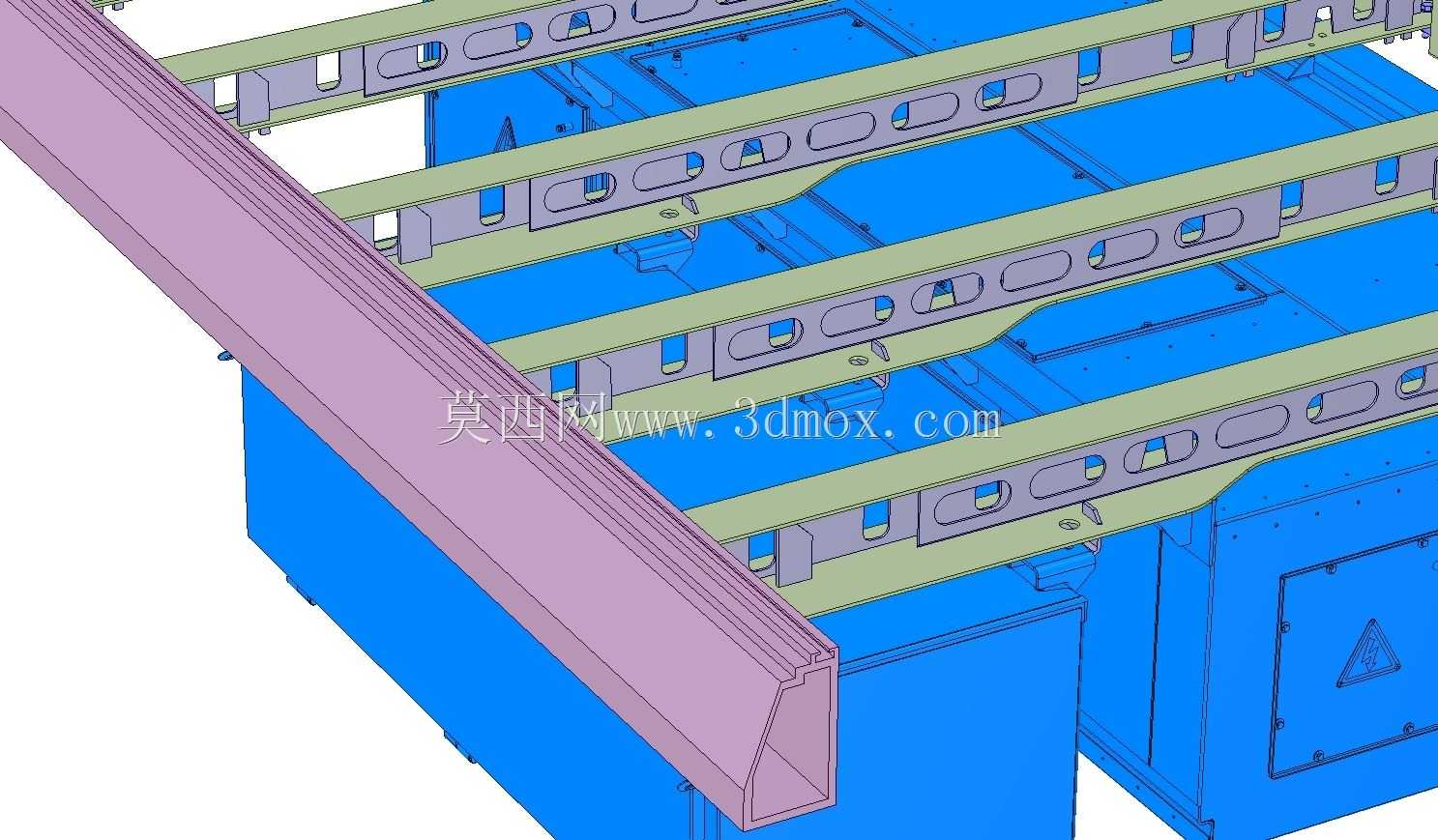

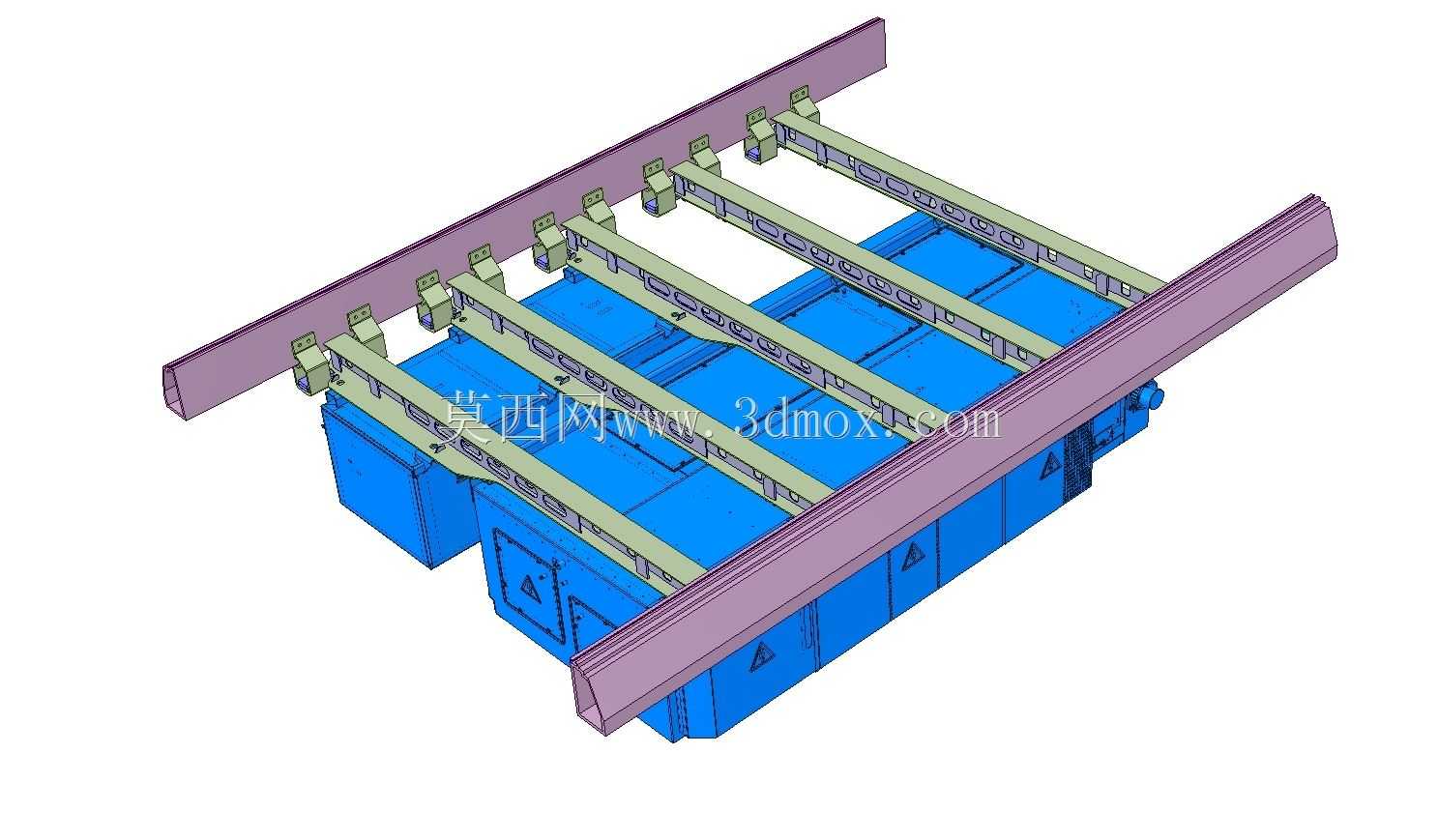

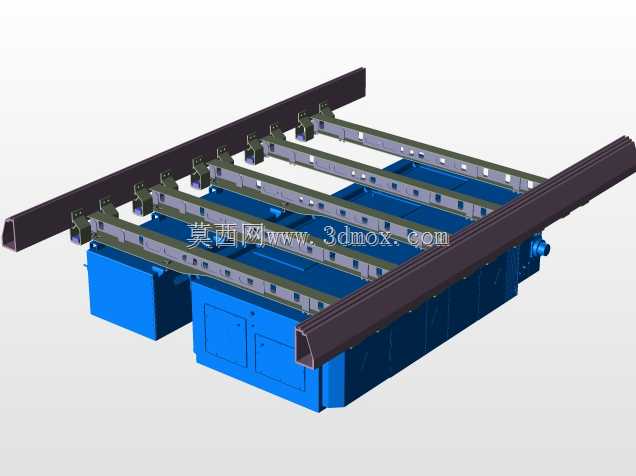

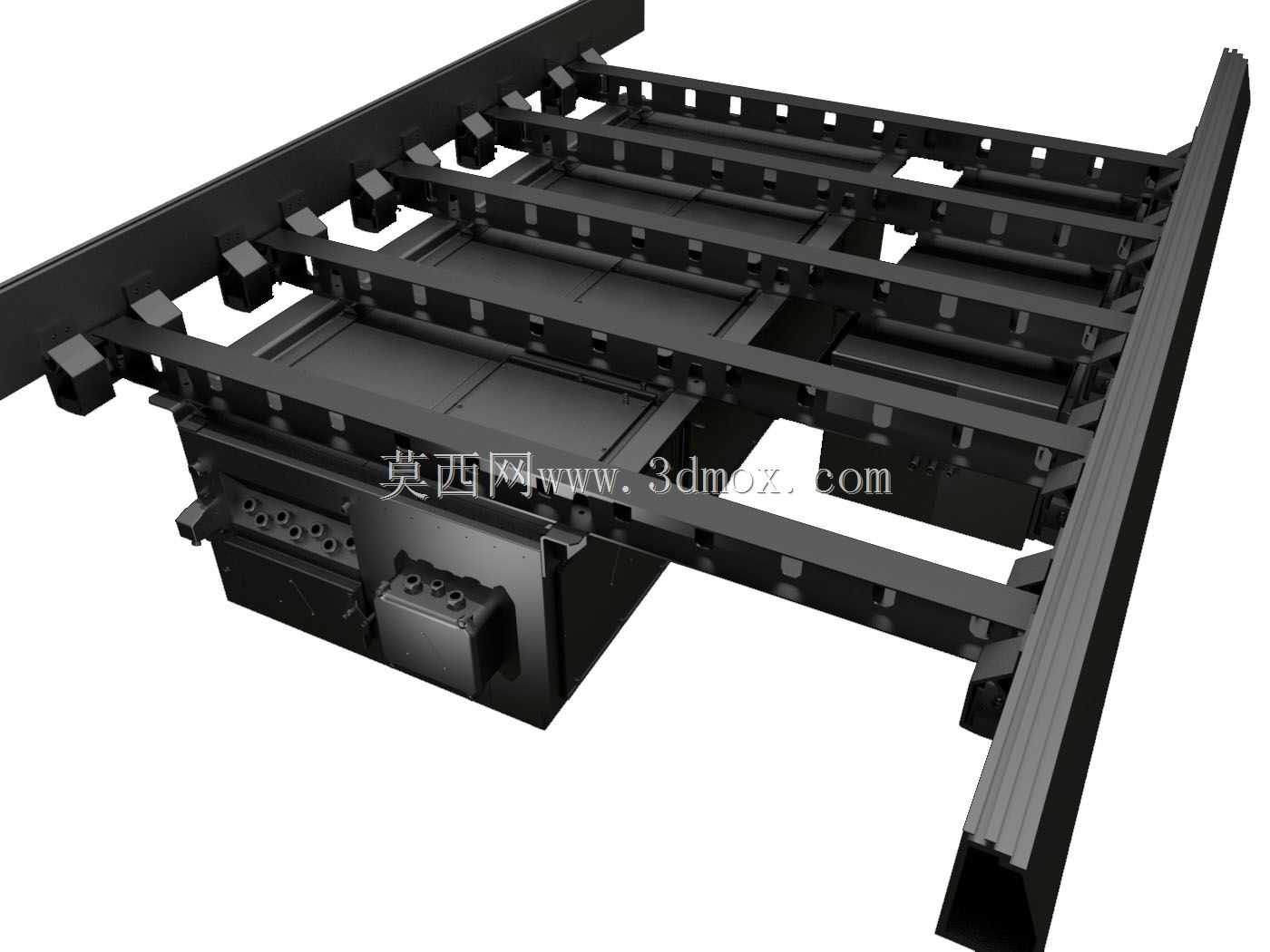

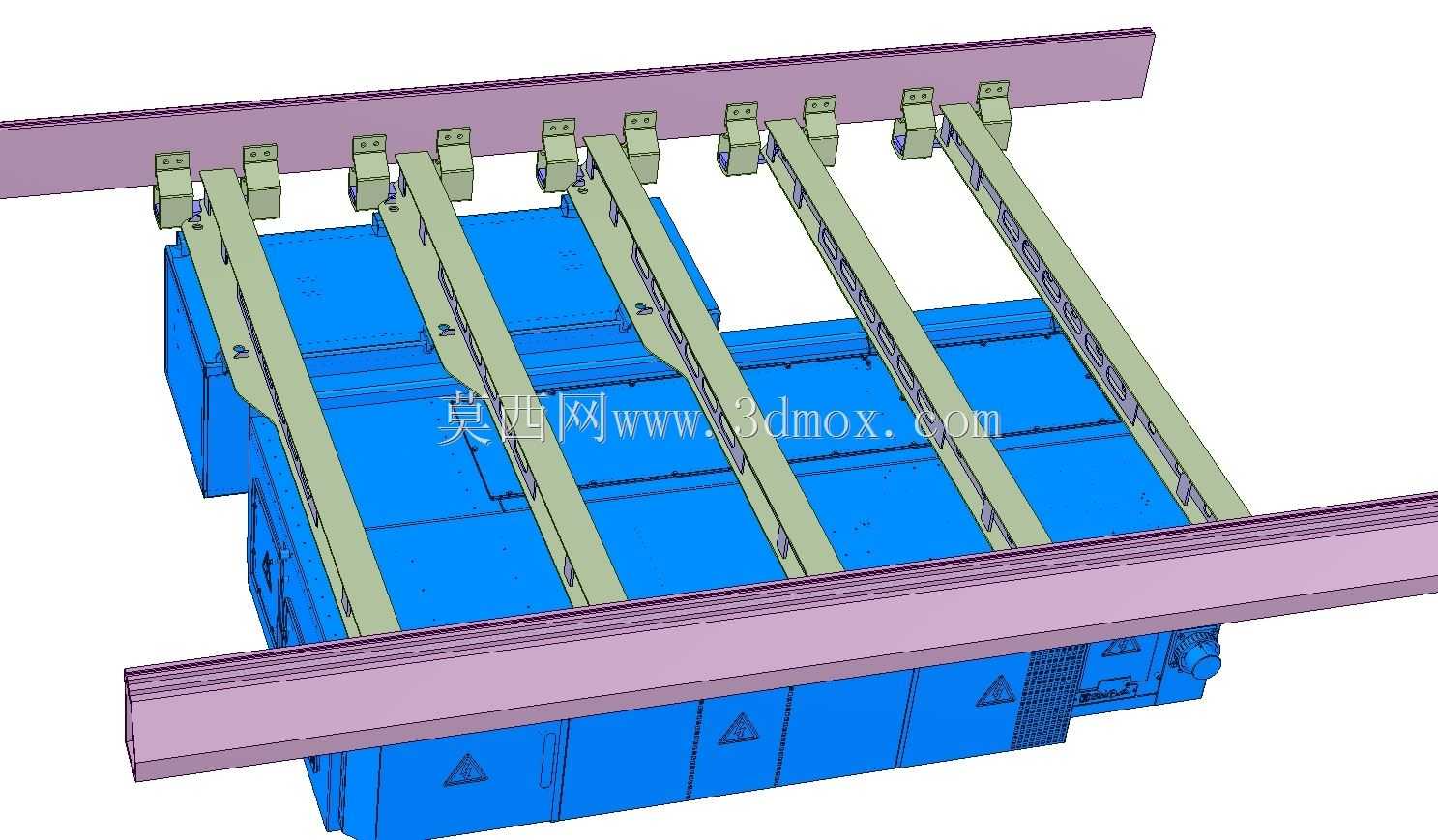

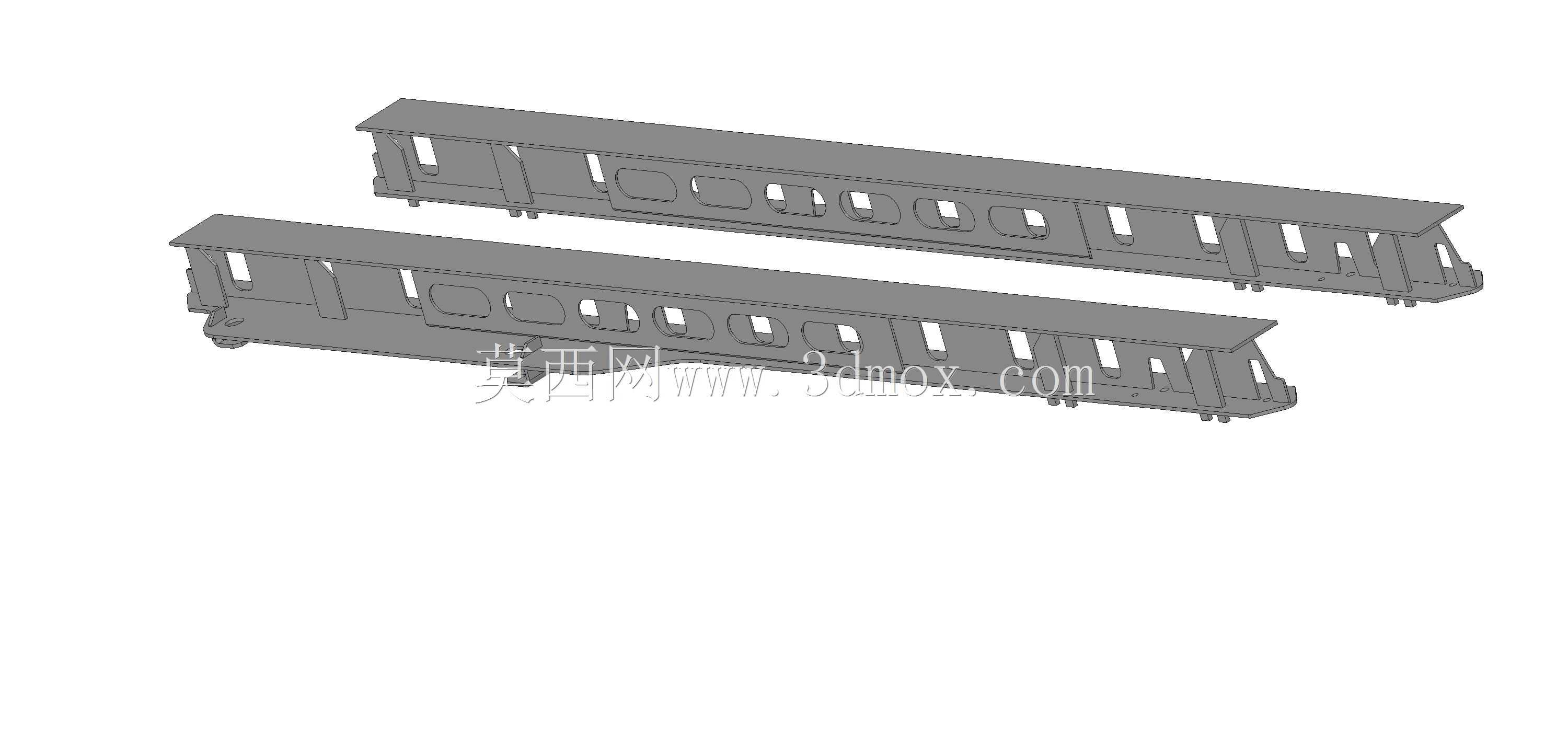

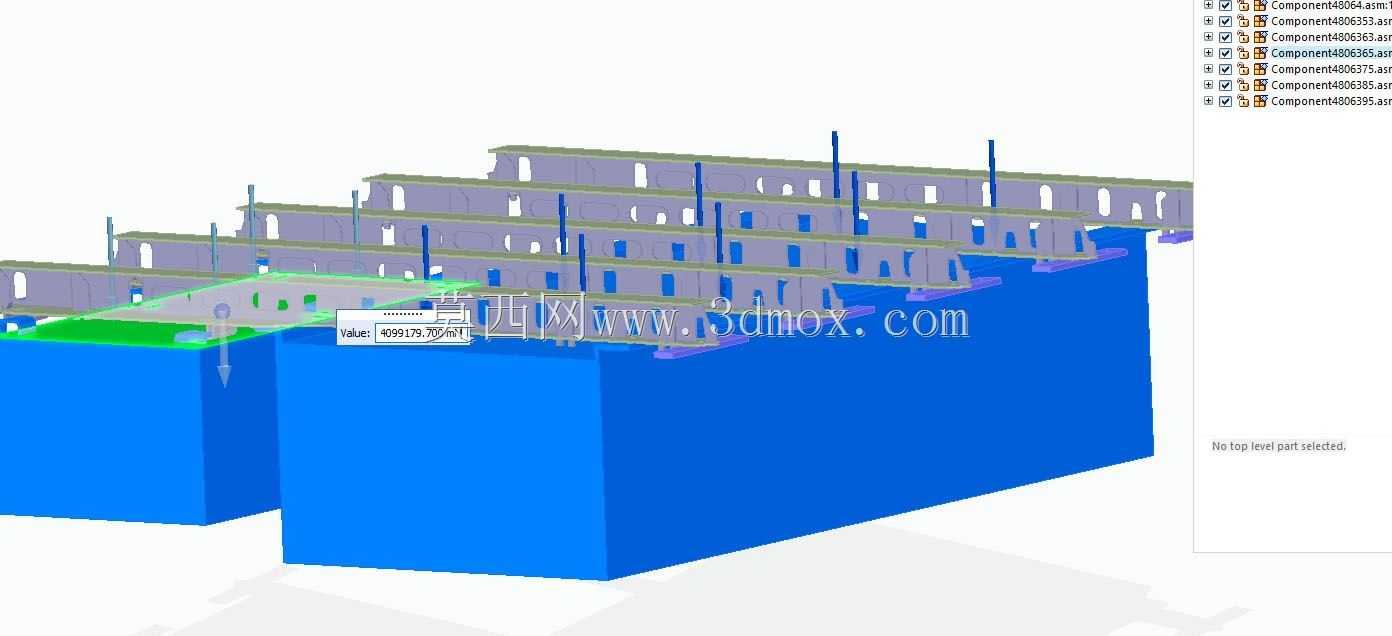

　　结构排布上，纵向主工字梁作为主要承力构件沿底架长度方向通长布置，横向辅助梁按照上部设备的安装点位间距排布，横向梁与纵向主梁之间采用角焊缝连接，连接位置预先在主梁腹板上定位焊接连接支座，避免直接在主梁翼缘上施焊造成的应力集中。底架下部集成的箱体结构用于容纳电气接线、气路管线排布，箱体侧板与底架横梁焊接为整体，既作为管线的防护壳体，也能通过封闭的箱型结构提升底架整体的抗扭刚度，避免长距离运输或重载工况下底架出现扭转变形。

　　从安装边界来看，该底架的上部安装面预留了多组标准化安装孔位，孔位间距适配常见工业设备、专用装置的安装尺寸，不需要二次打孔即可完成上部组件的装配；底架两侧的纵梁外侧预留了外挂组件的安装接口，可根据实际使用需求加装侧护板、走台踏板、管线拖链支架等附属构件。焊接工艺设计上，所有板材拼接位置均预留了合理的焊接收缩余量，长焊缝采用分段退焊的工艺顺序，减少焊接变形量，焊后仅需要对安装面做简单的校平处理即可满足装配精度要求，不需要大型加工设备对整体底架做铣削加工，进一步压缩生产周期与加工成本。

　　相比同承载等级的传统型材拼接底架，该结构通过零件的整合设计，将原本需要单独加工装配的支架、走线槽、安装座等构件与主体框架焊接为一体，减少了零散零件的数量，总重相比传统结构降低约220kg，同时减少了装配环节的螺栓连接点位，提升了结构的整体可靠性。在实际生产过程中，所有钢板下料可通过数控等离子切割机一次性完成，不需要制作复杂的成型模具，焊接工序可通过自动化线性焊接设备完成绝大多数直焊缝的焊接作业，仅少量拐角、异形位置需要人工补焊，大幅降低了人工焊接的工作量，也能更好地控制焊接质量的一致性，避免人工焊接参数不稳定带来的焊缝缺陷。

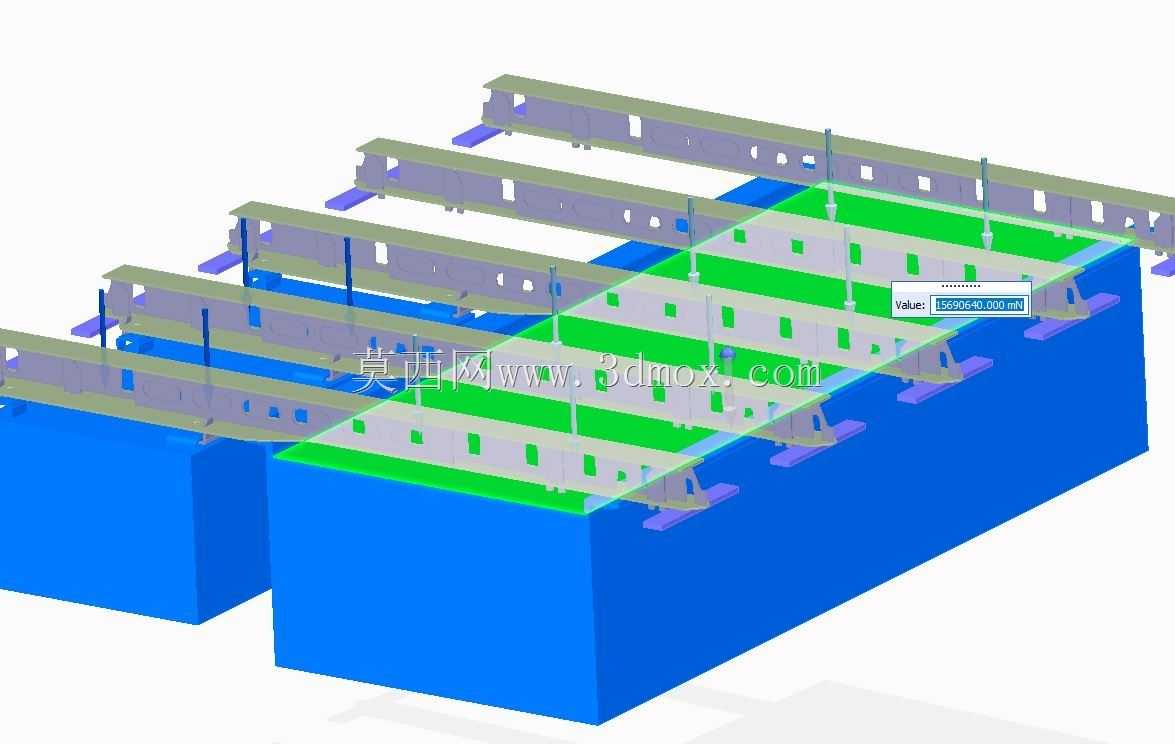

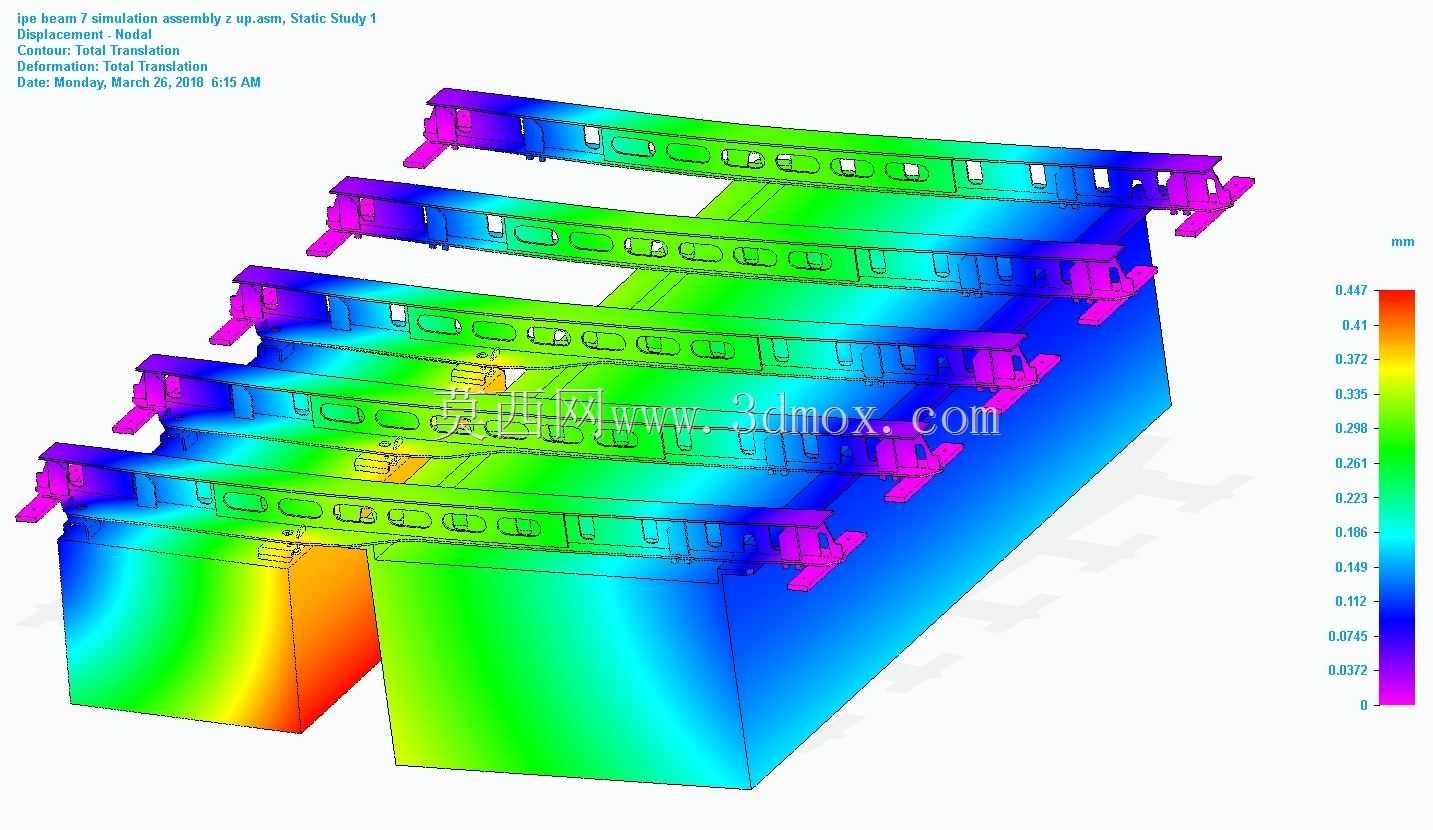

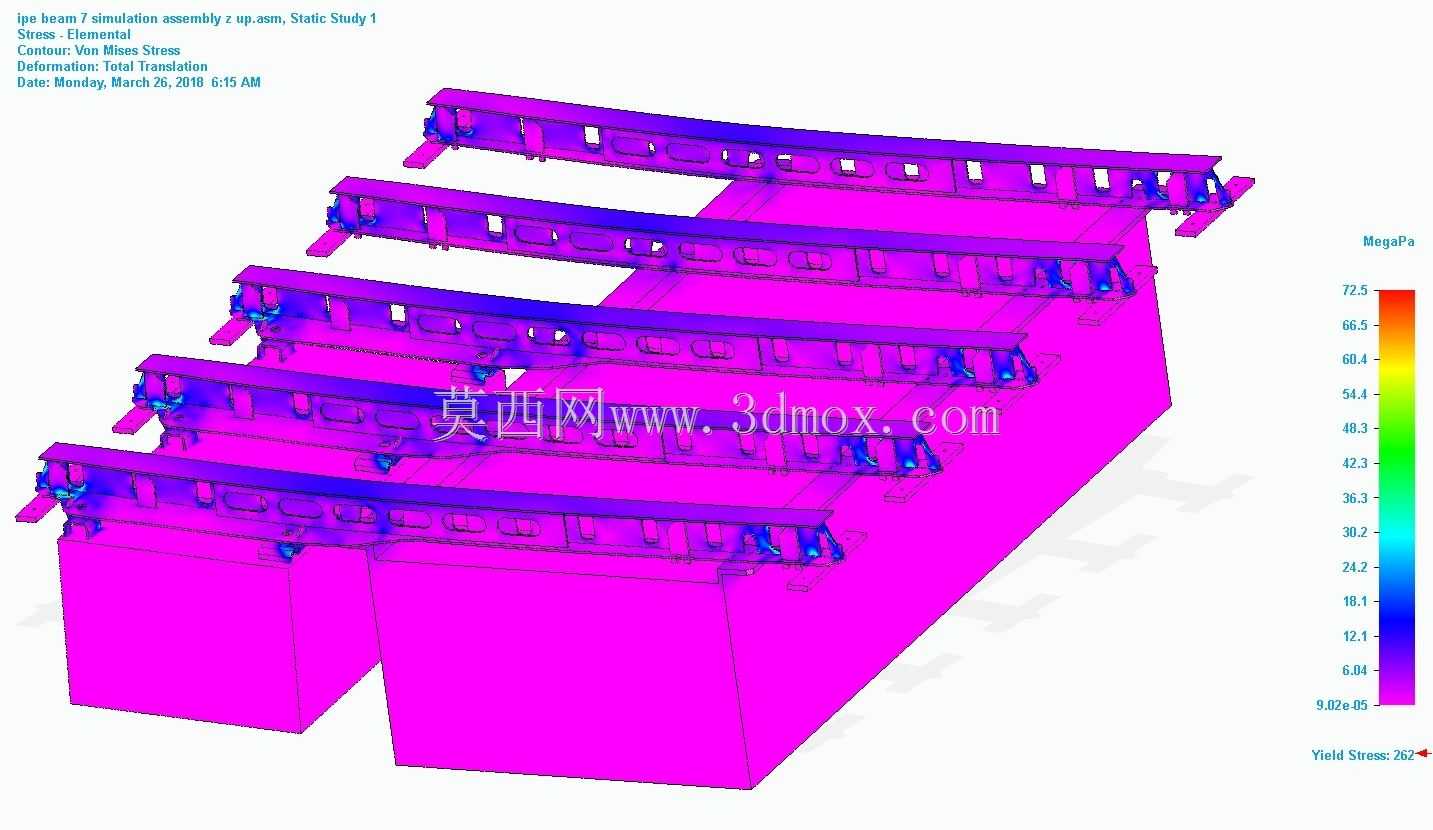

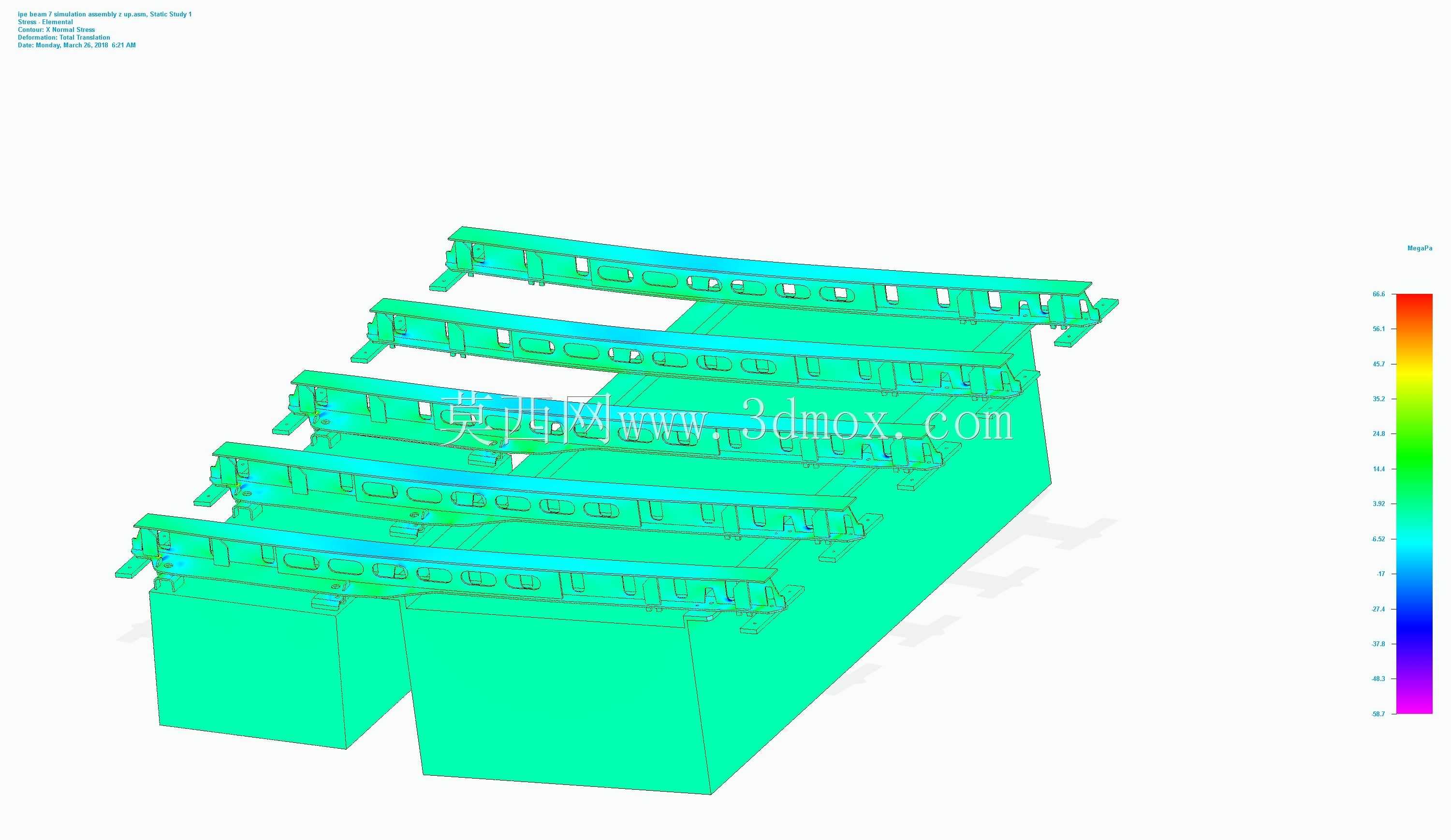

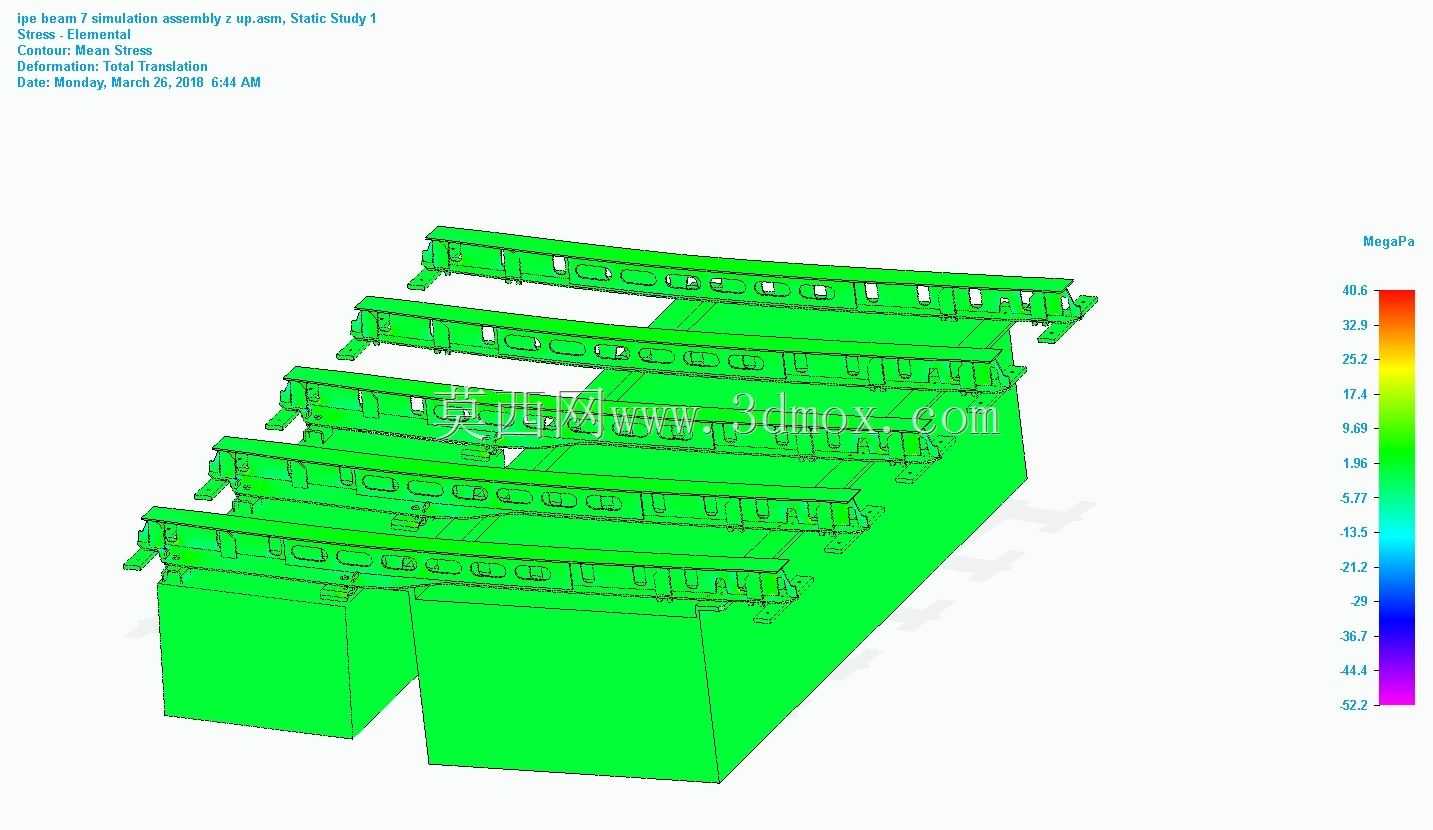

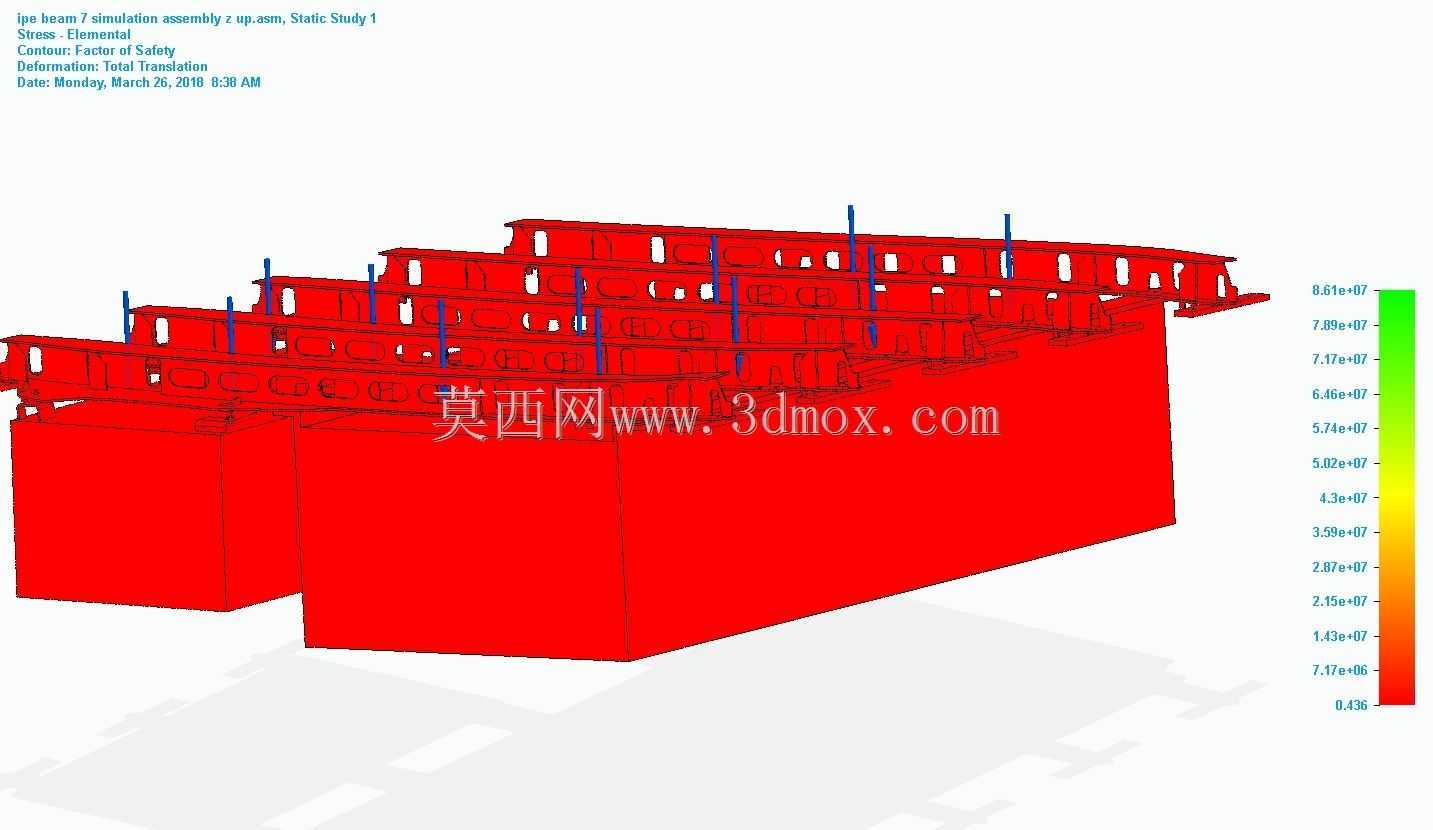

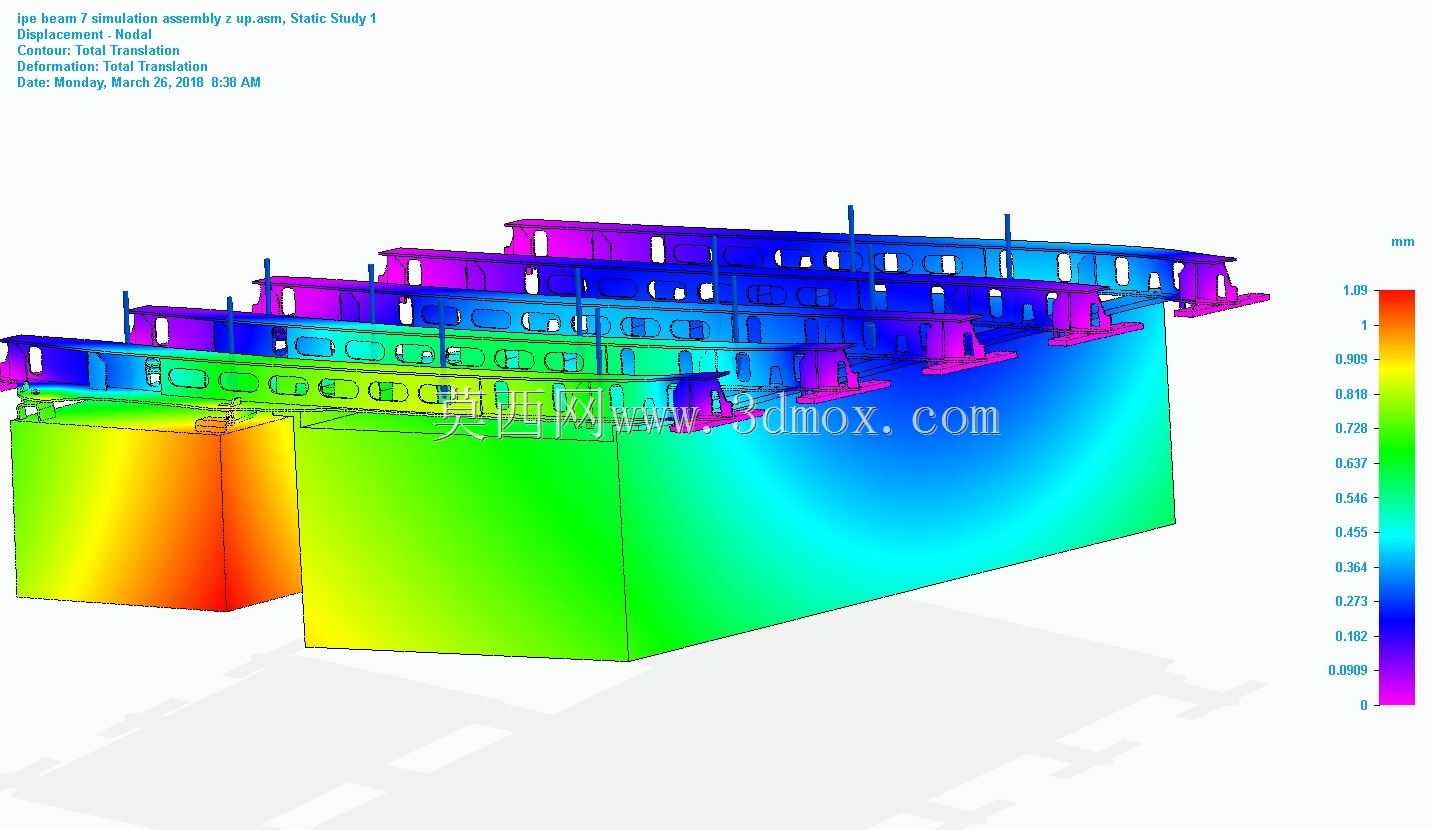

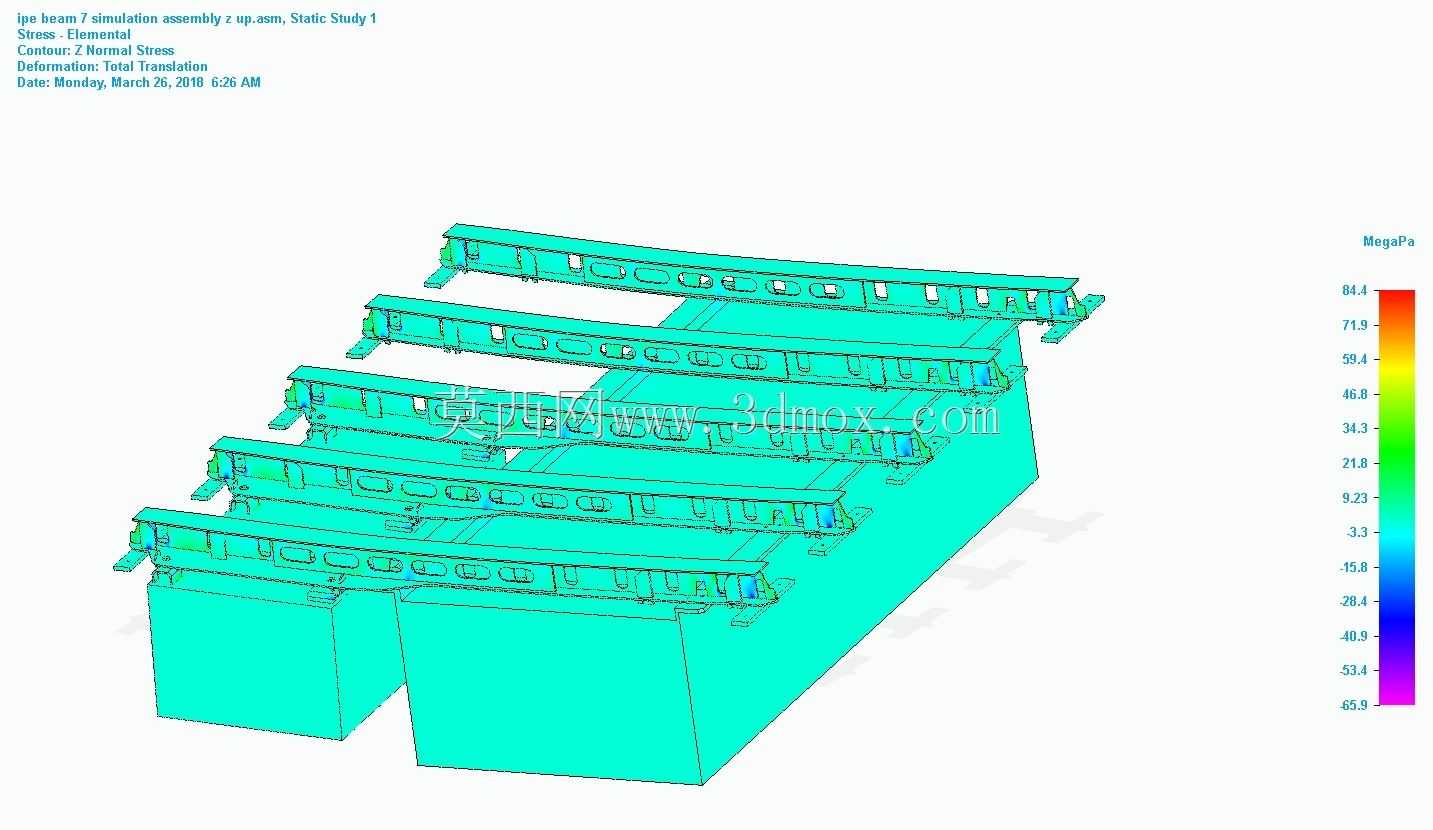

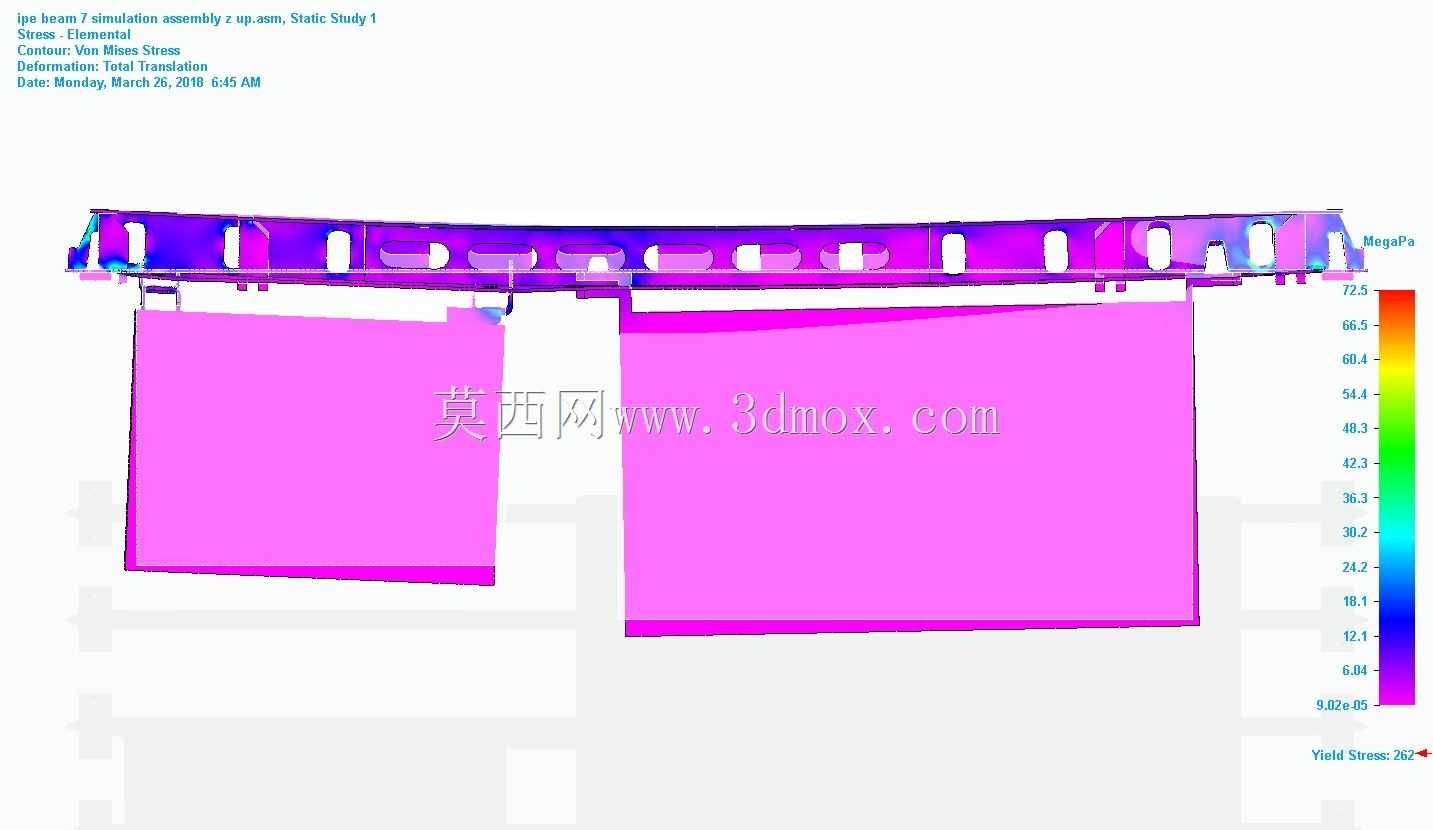

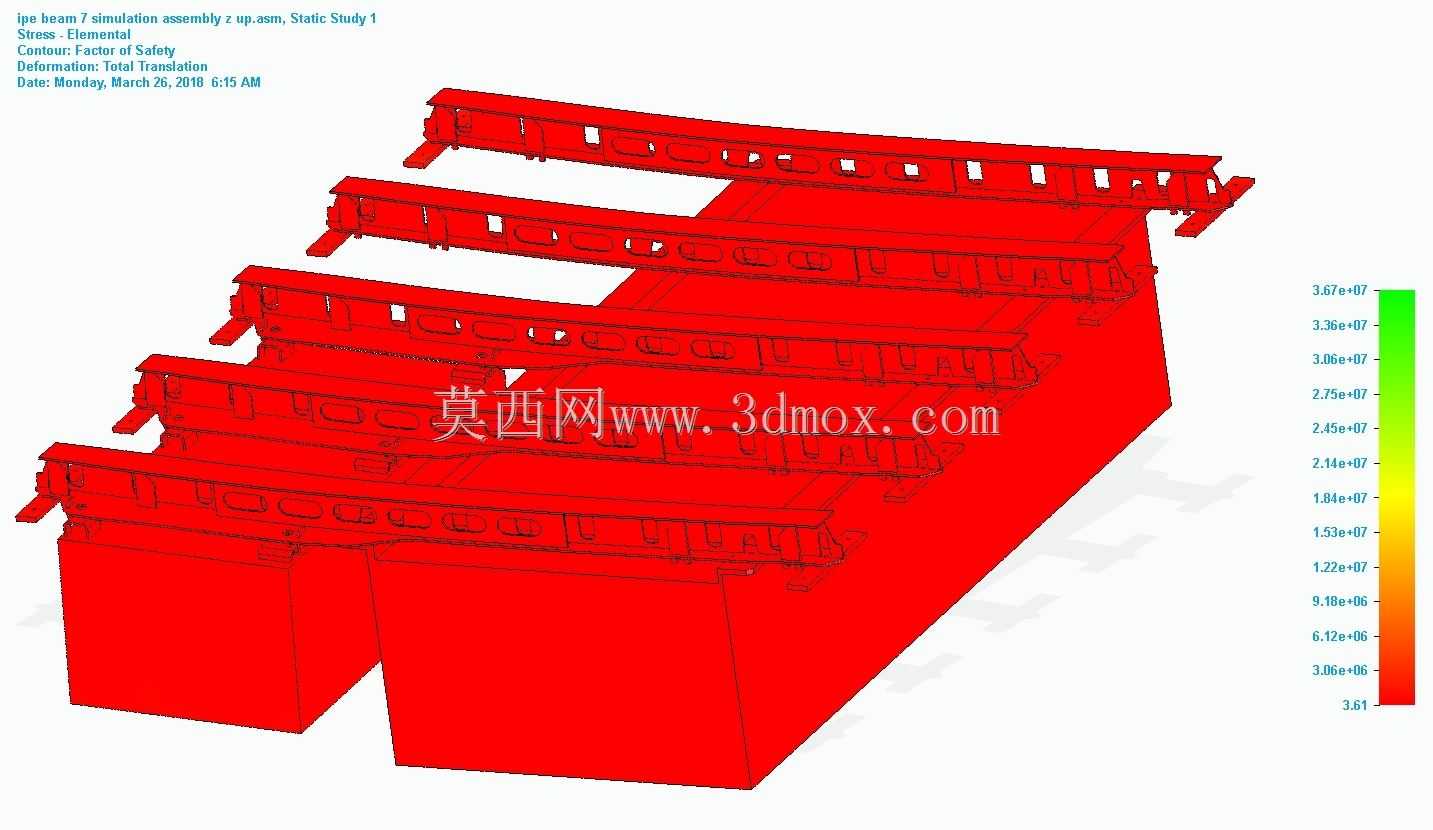

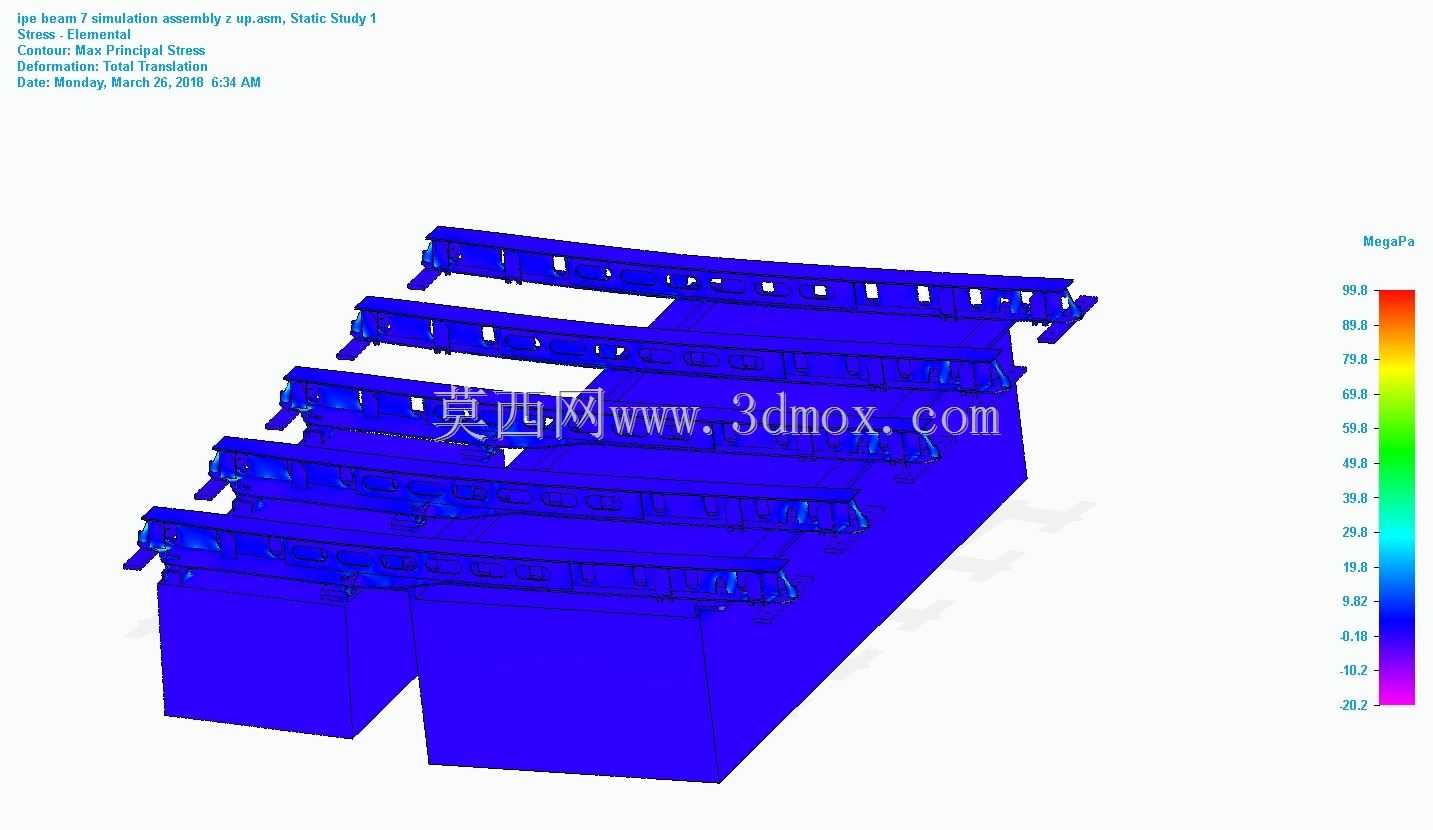

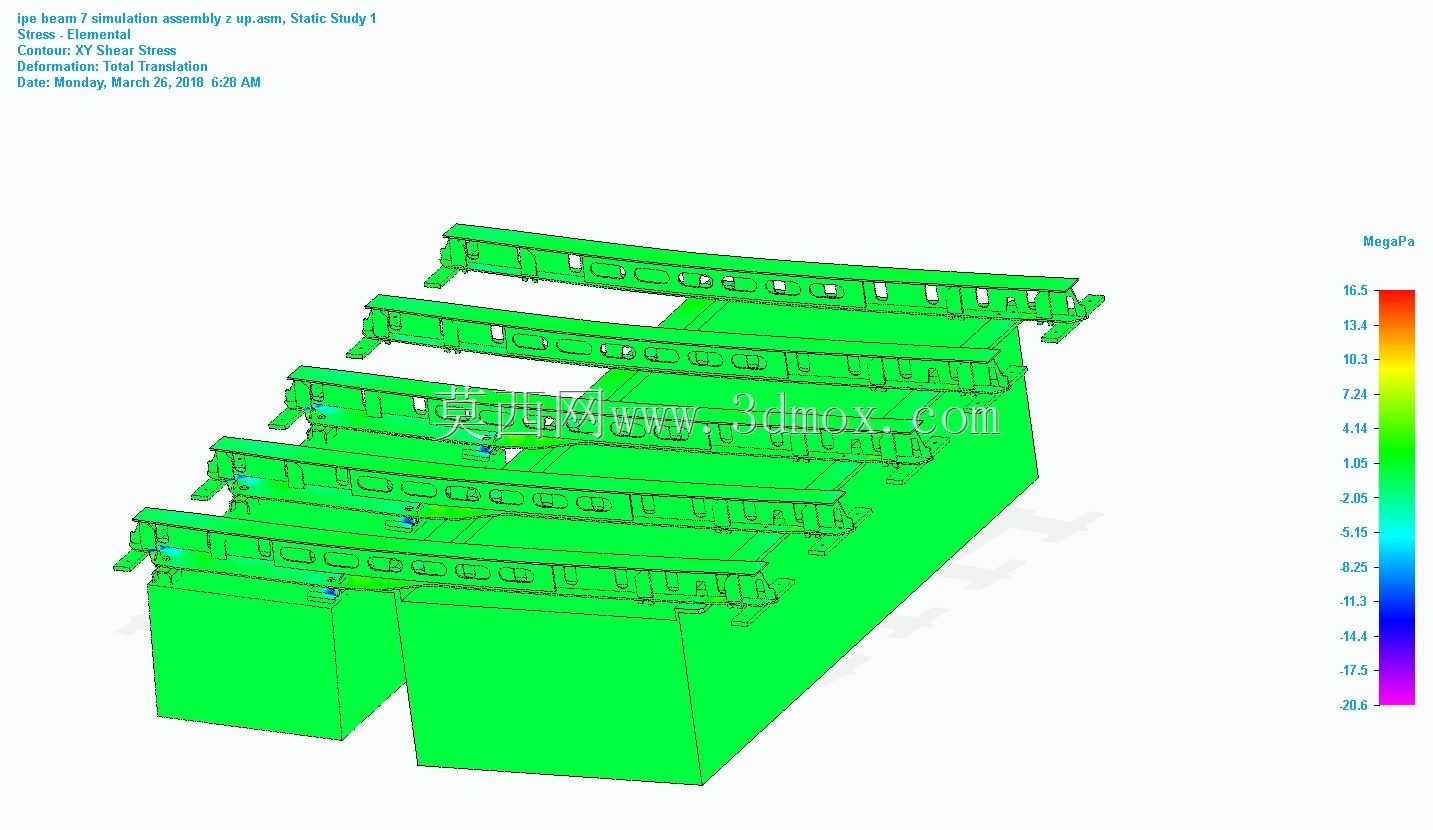

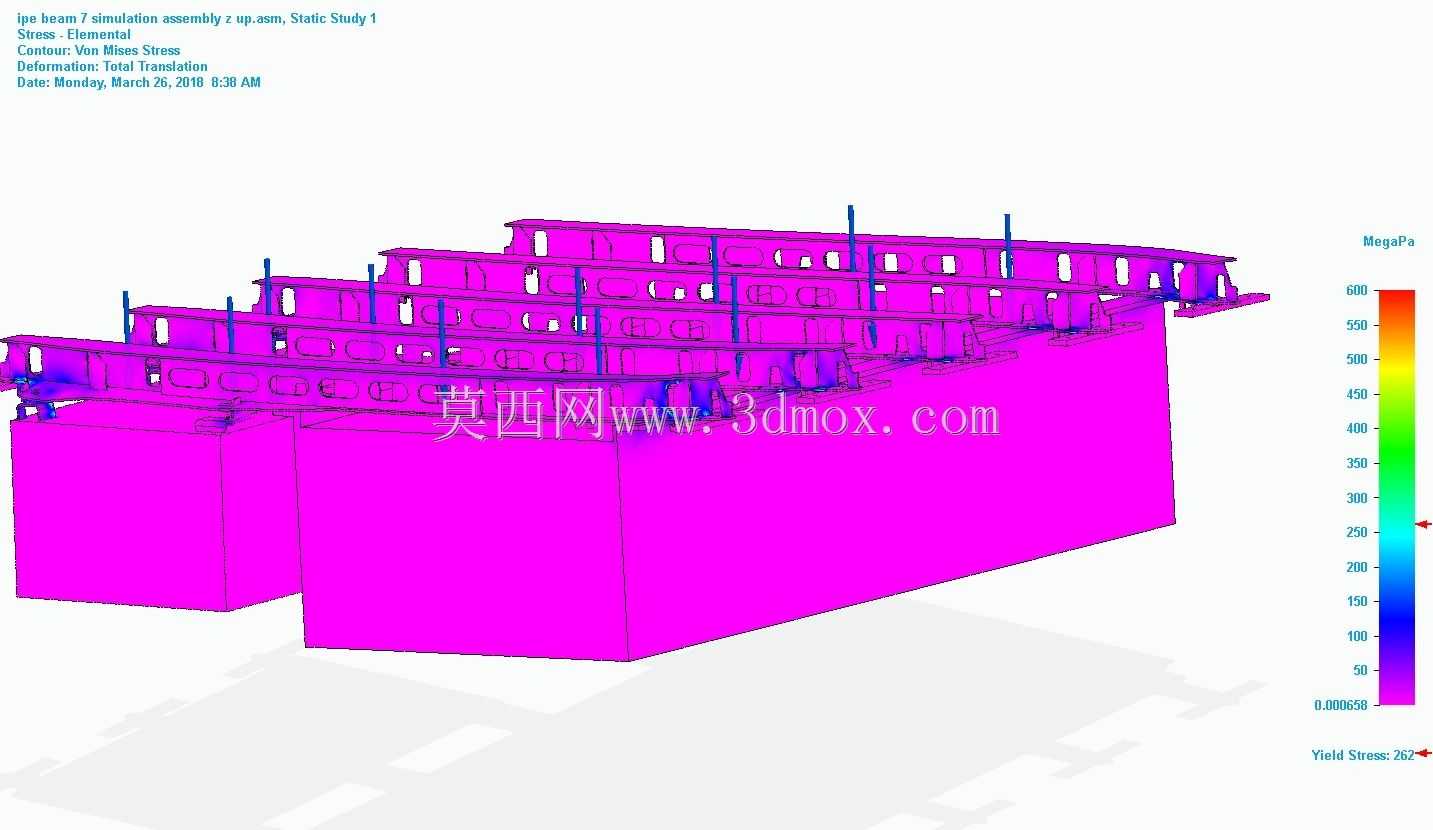

　　结构的受力传递路径设计清晰，上部设备的载荷通过安装点位传递到横向辅助梁，再由横向梁均匀分散到两侧纵向主工字梁，最终通过底架两端的支撑脚传递到基础或行走机构，整个传力路径没有突变的截面，应力分布均匀，在额定载荷下主梁的最大挠度控制在允许范围内，不会出现因底架变形导致上部设备卡滞、精度超差的问题。同时底架的横梁之间预留了足够的镂空空间，既可以减轻结构自重，也能为后期的管线维护、部件检修留出操作空间，不需要拆除大量构件即可完成常规的维护作业。
