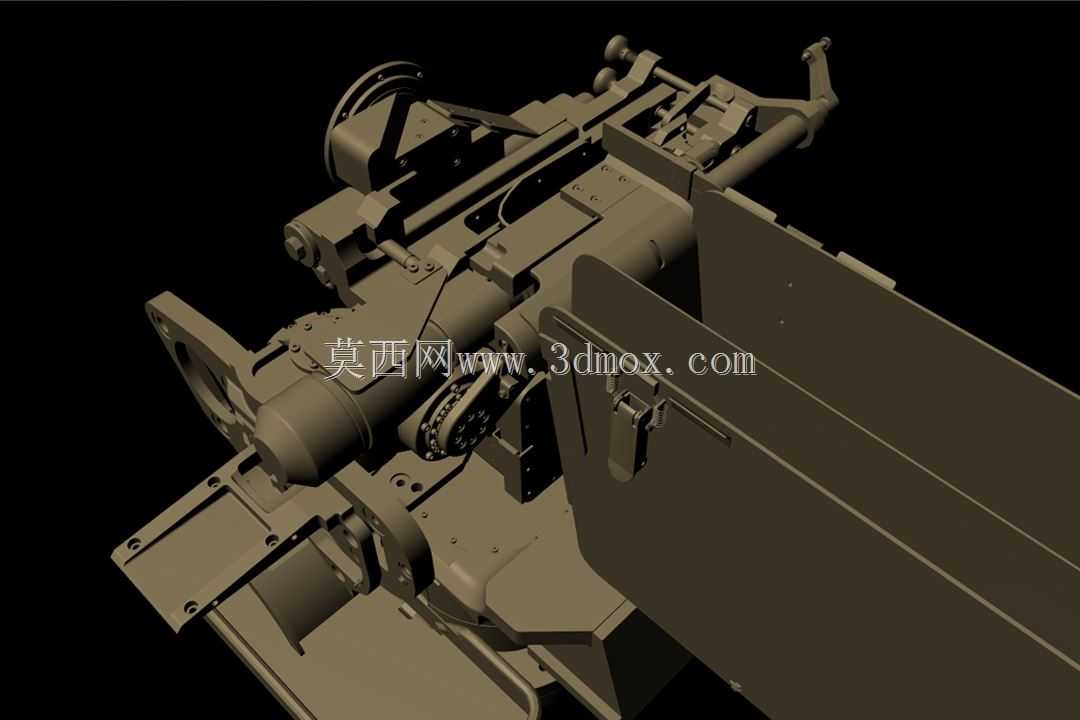

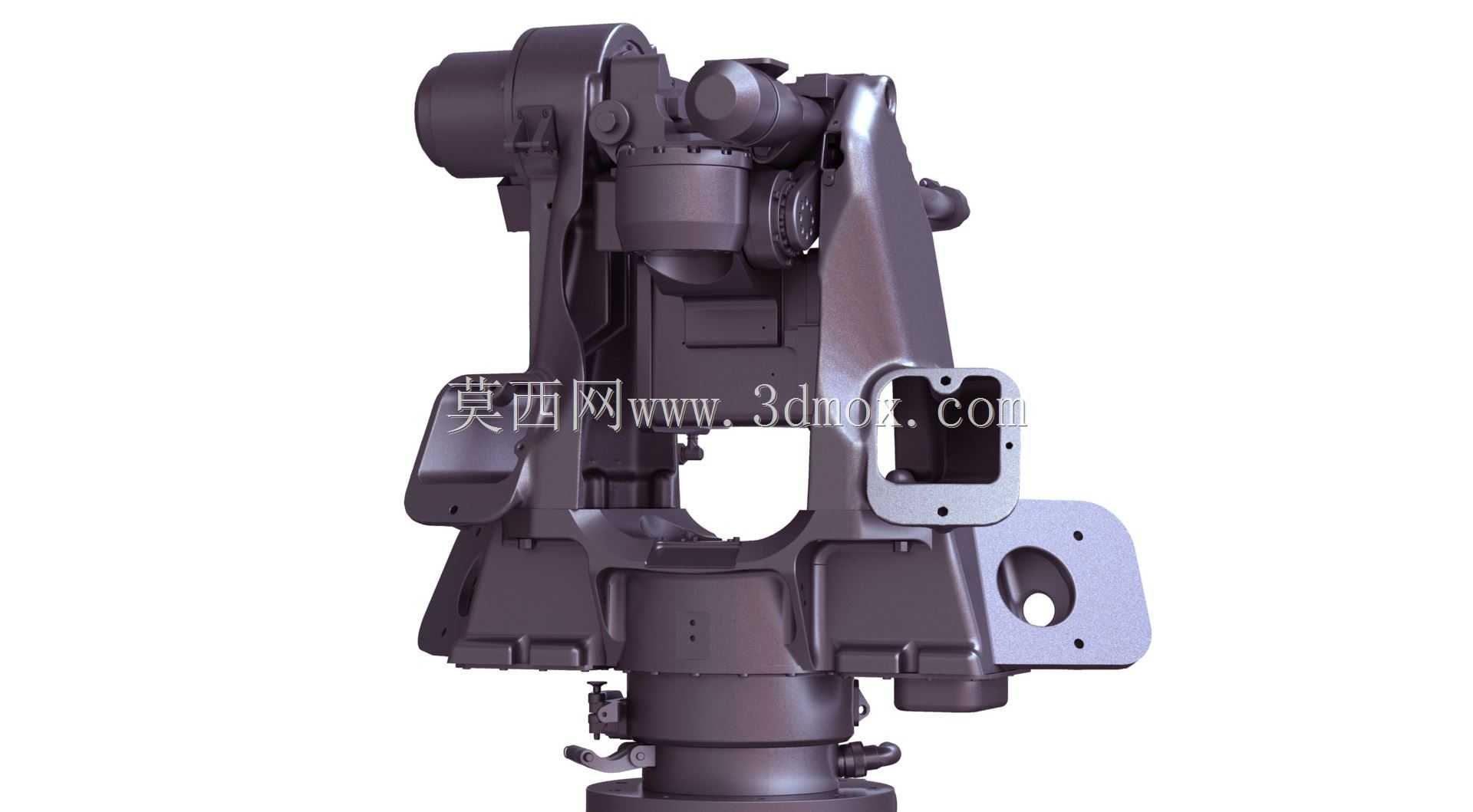

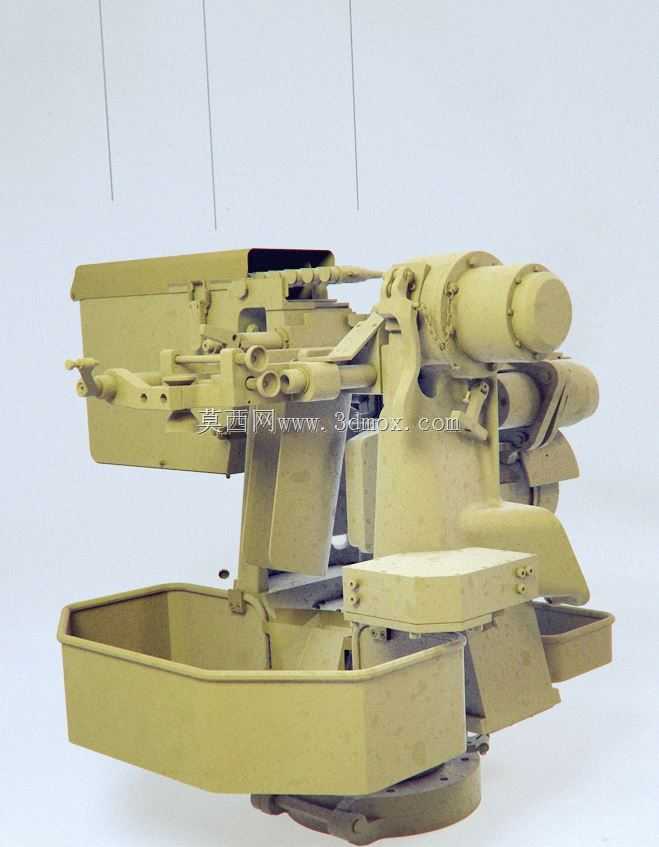

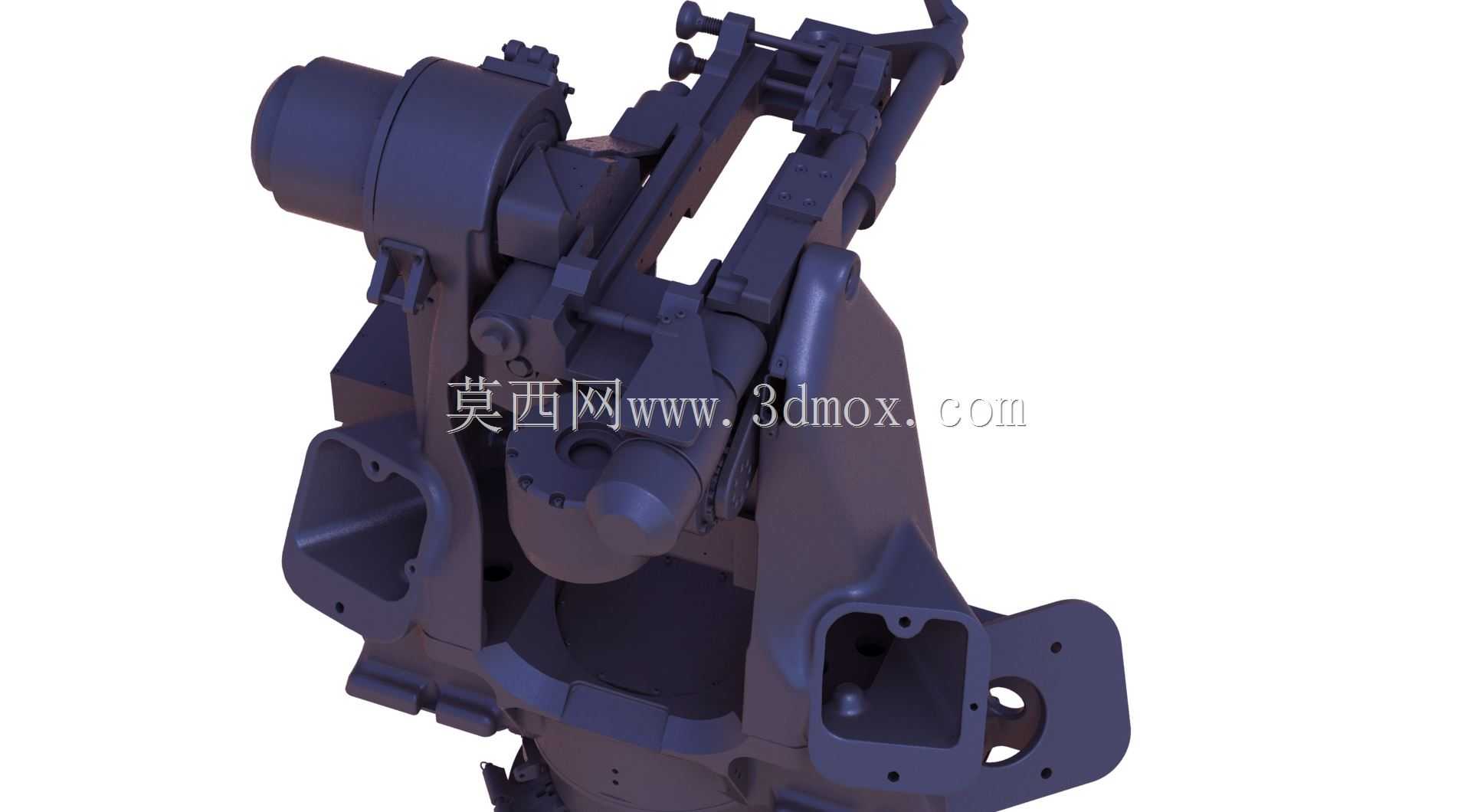

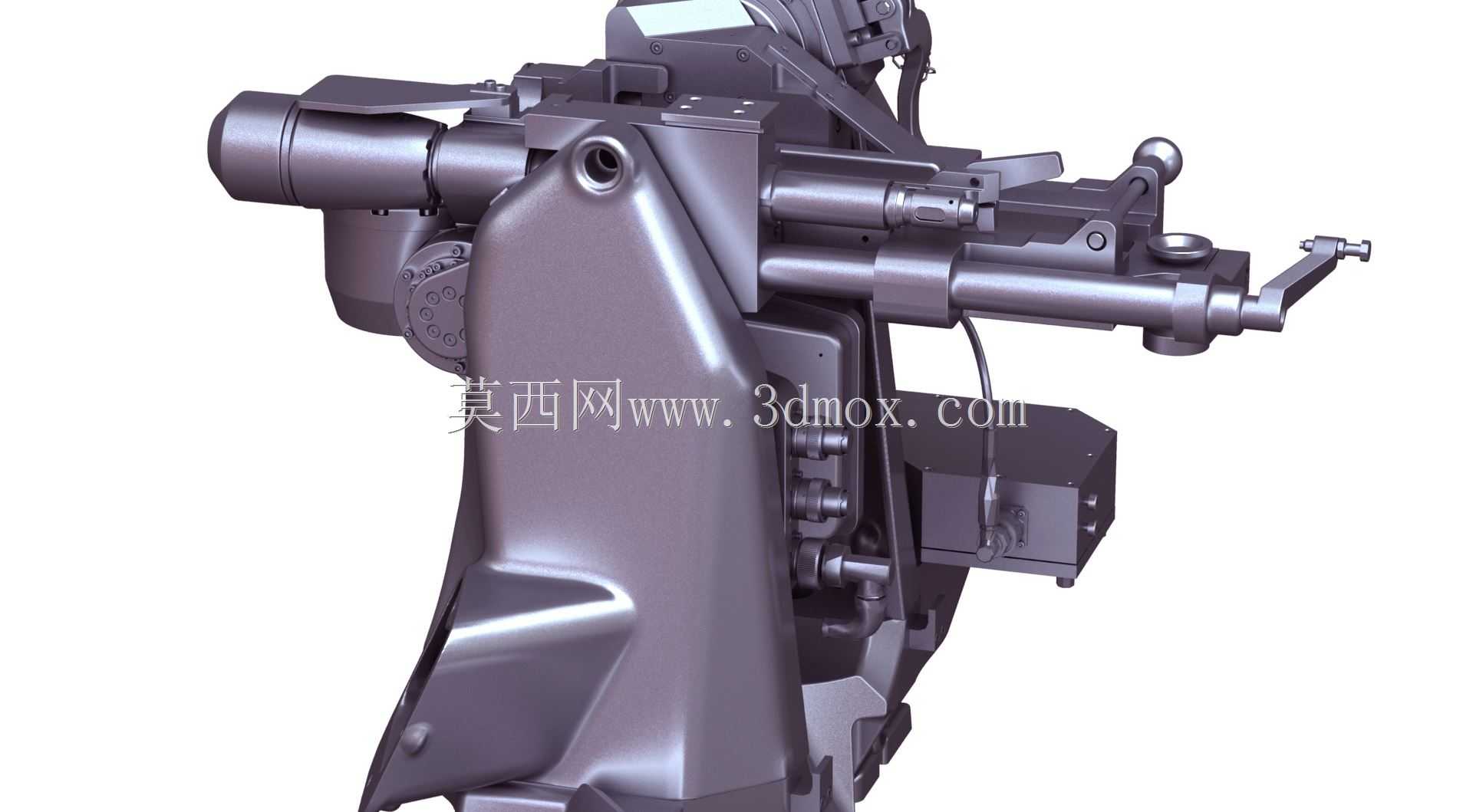

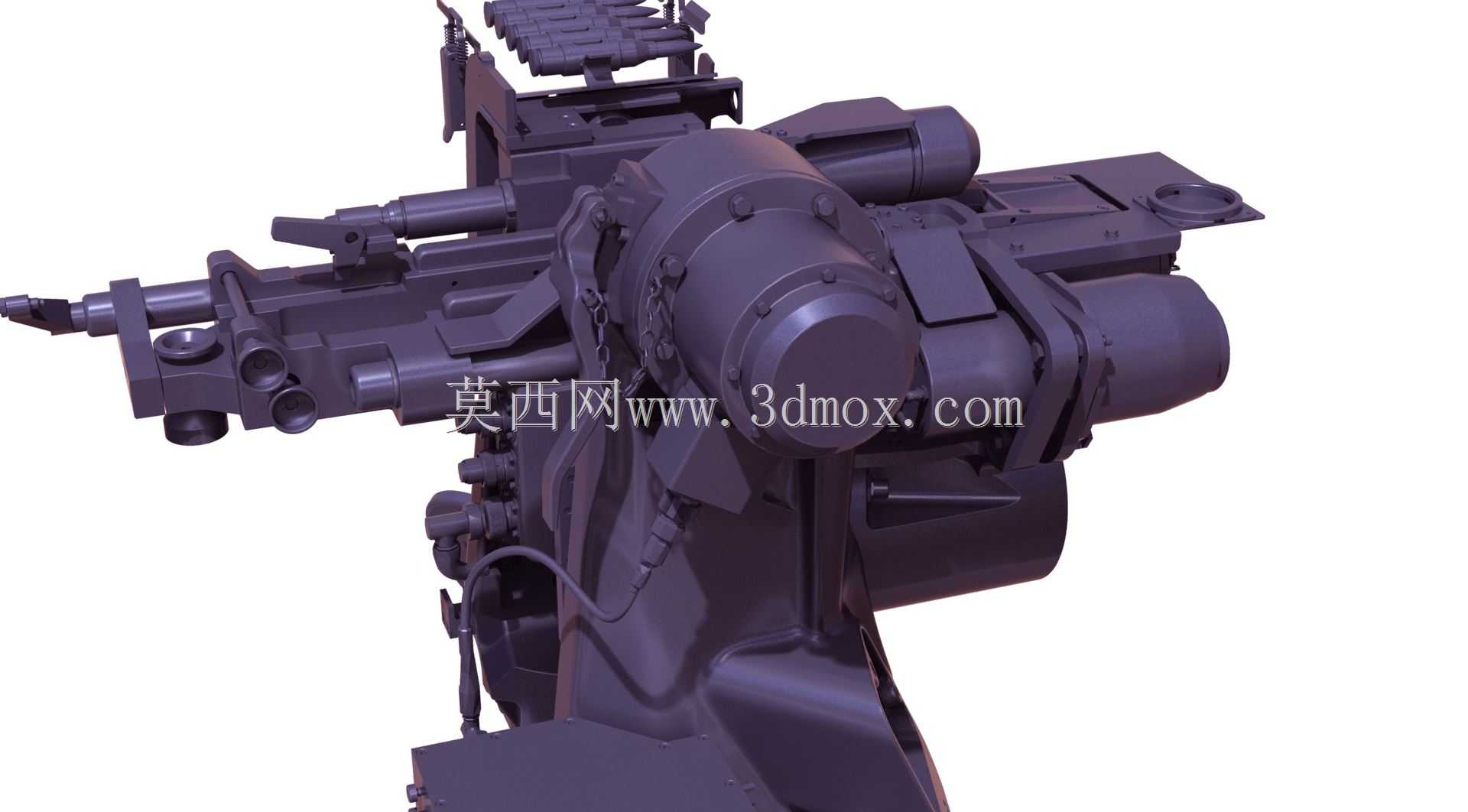

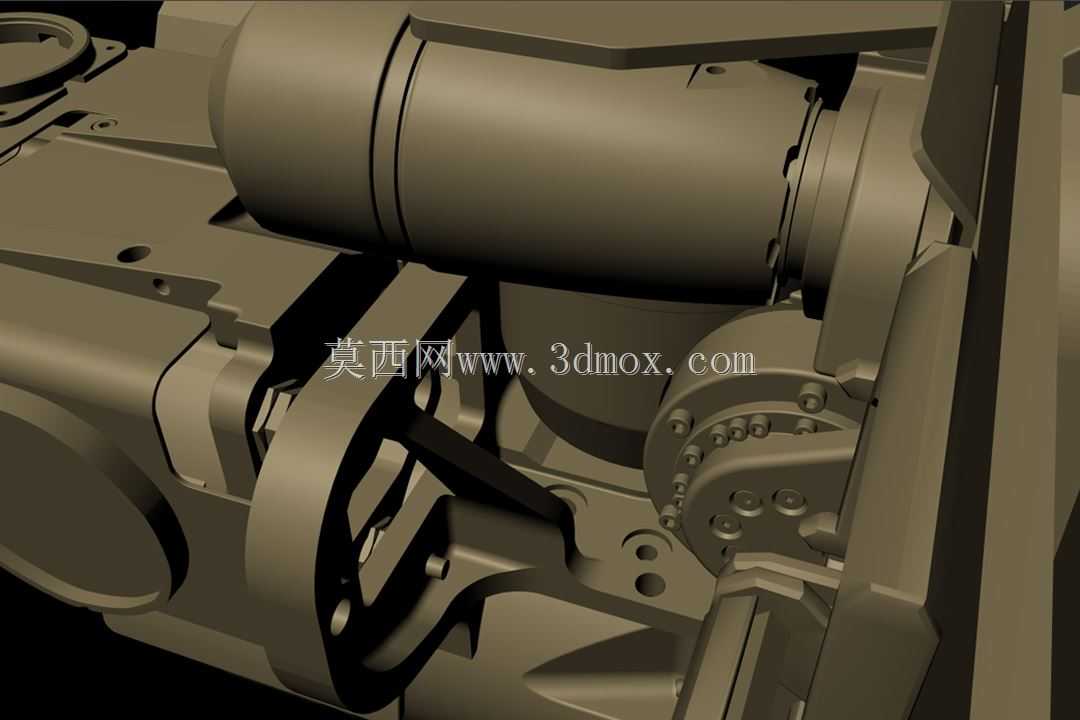

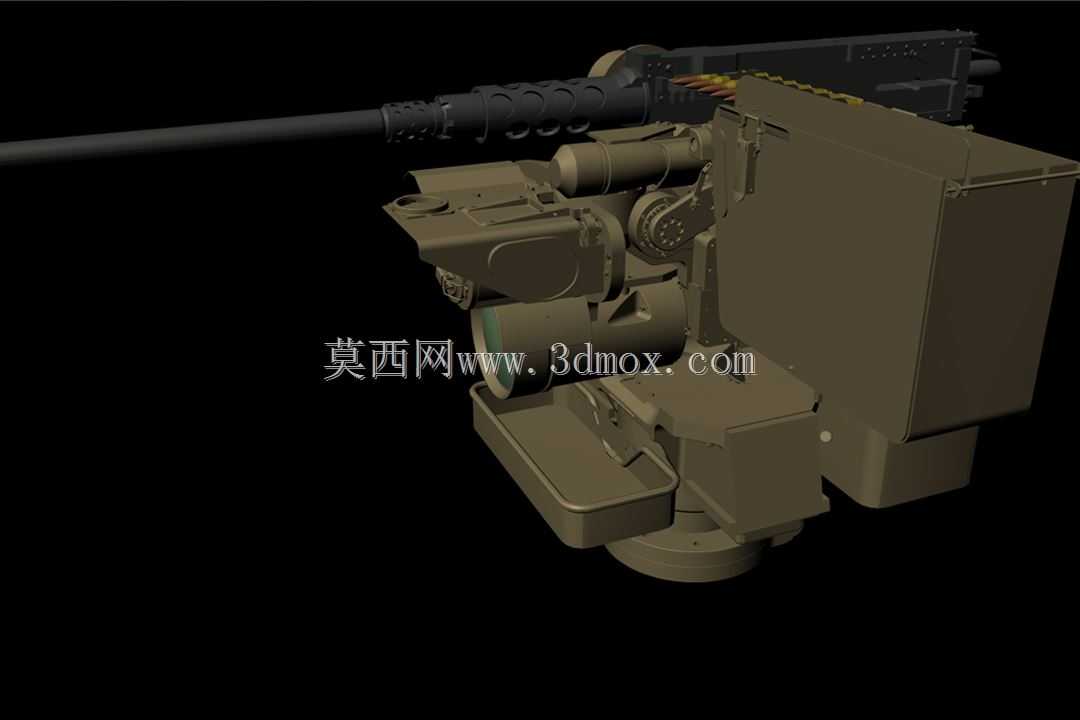

M151瞄准防护装置结构三维设计

　　该防护装置主要配套于车载观瞄系统使用，在实际列装场景中，承担观瞄光学组件的外部防护、安装定位与多模块集成承载功能。从实际应用场景来看，这类装置多装配于轻型装甲车辆、侦察突击载具的顶置武器站位置，在野外行进、作战部署过程中，需要直面扬尘、雨水、飞石冲击，同时还要兼容不同温湿度环境下的光学组件工作稳定性，因此结构设计上优先考虑了防护性能与模块集成度的平衡。

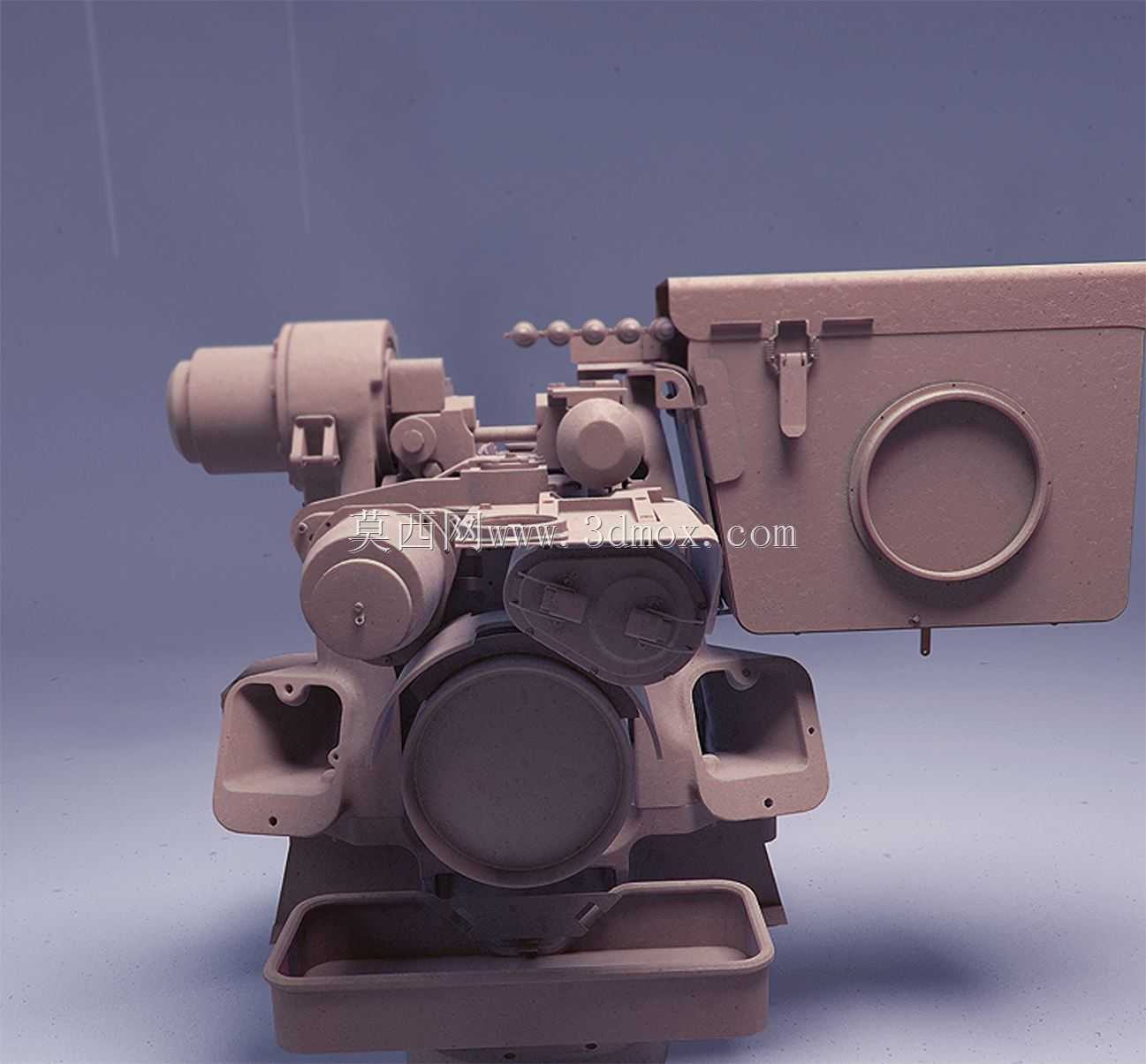

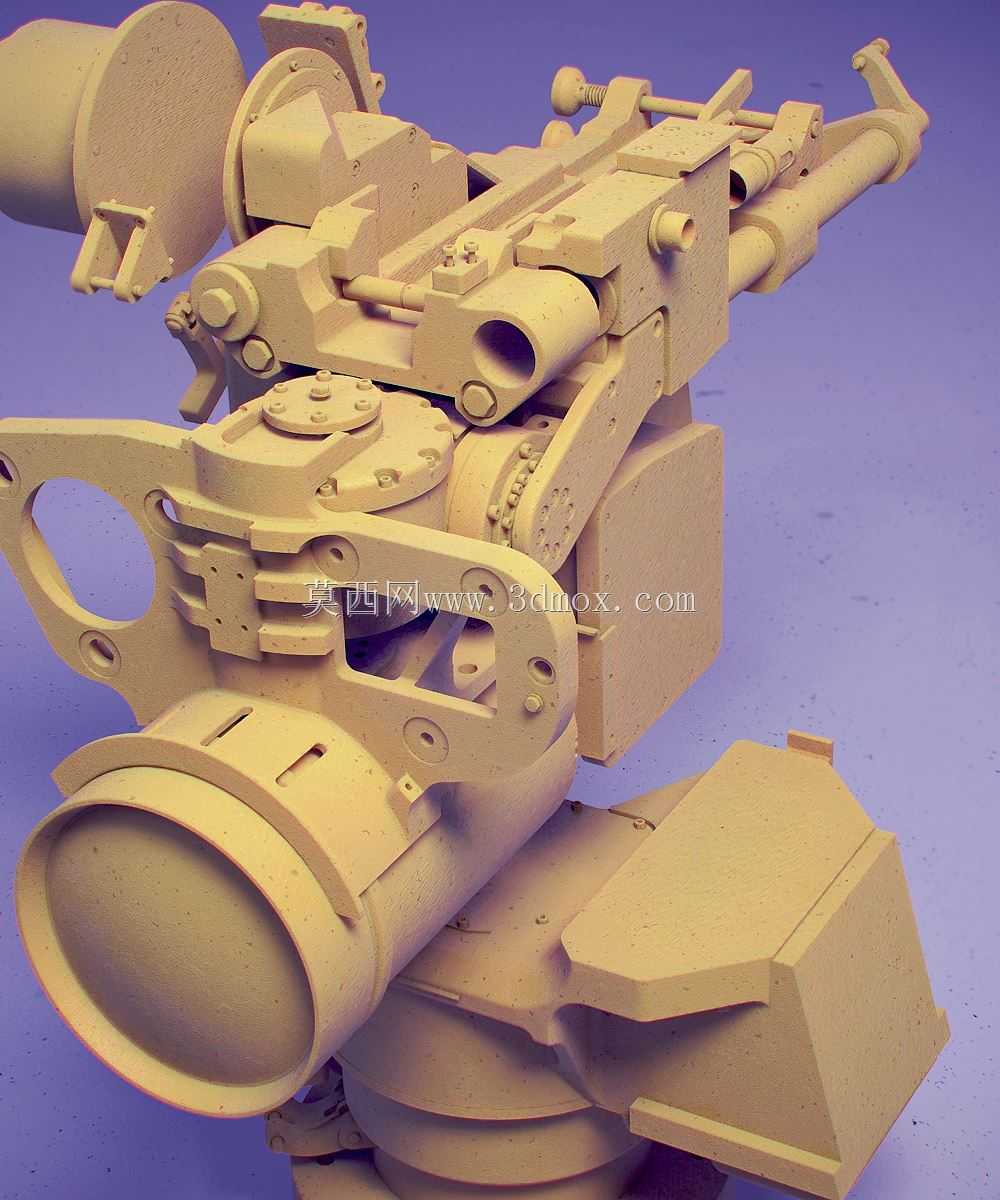

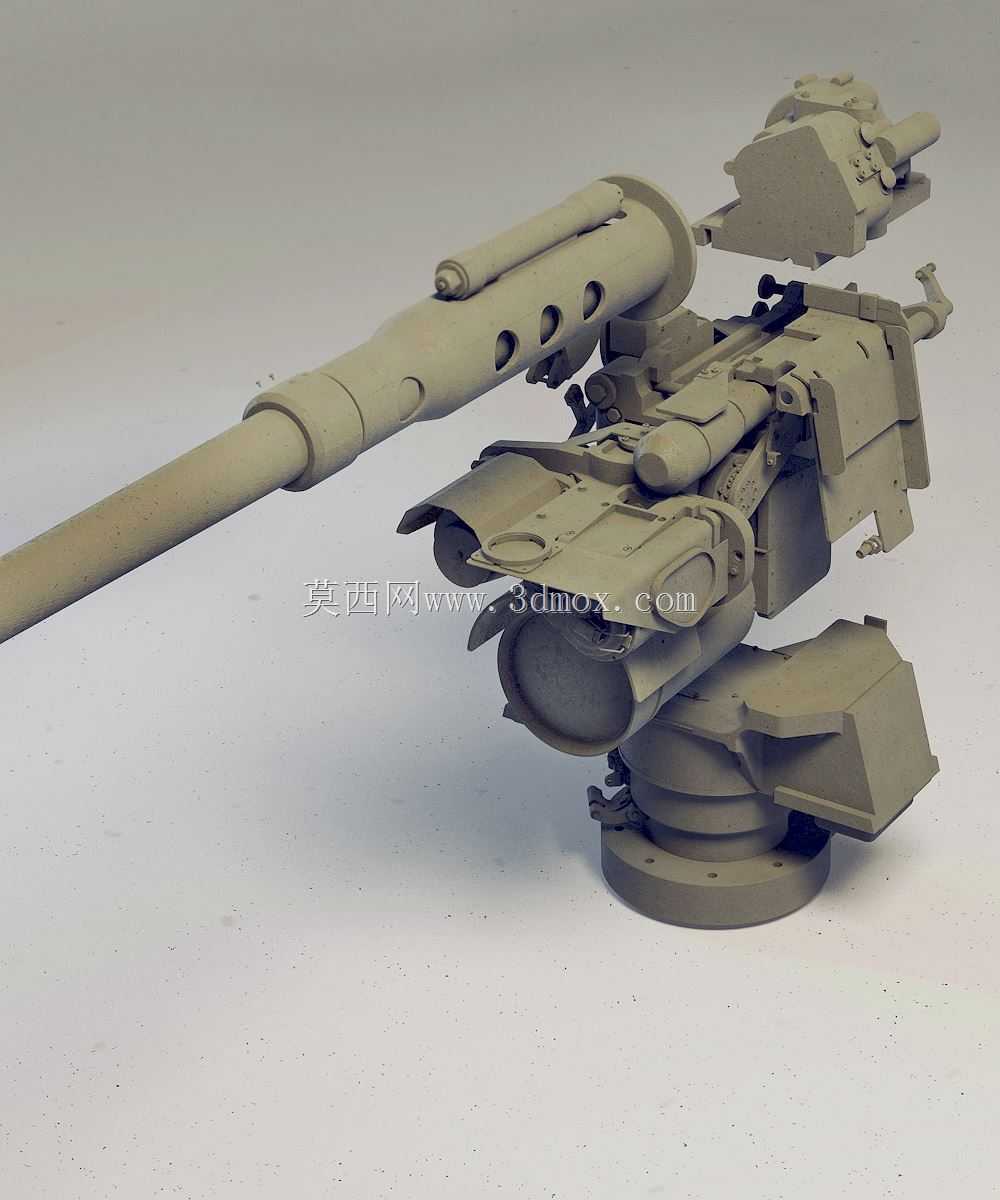

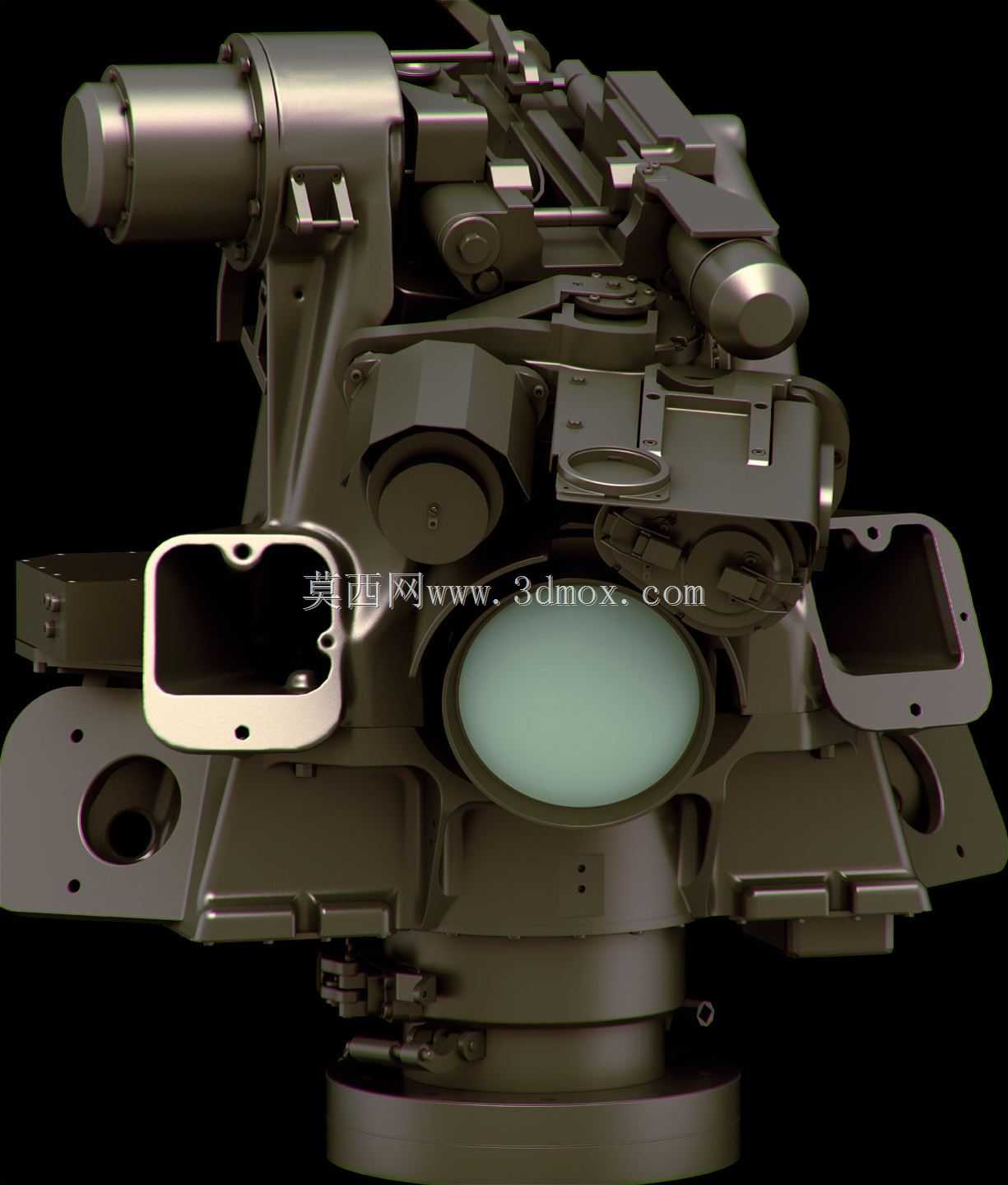

　　从功能特性来看，装置主体采用一体化承力壳体结构，主视方向预留大尺寸通光孔径，孔径边缘做了阶梯式密封槽设计，可配套安装密封圈与光学窗口压圈，保证光学镜头的密封防护，避免外部水汽、沙尘进入内部光路。壳体上部集成了多组圆柱形功能舱位，分别对应激光测距模块、夜视传感组件、角度调节驱动单元的安装空间，每个舱位都设计了独立的安装法兰与定位销孔，可实现各功能模块的快速拆装与定位校准，不需要额外调整适配工装。装置两侧设计了对称的安装支耳，支耳上预留了多组螺栓过孔与定位基准面，可直接与武器站的俯仰调节支架连接，安装后可随支架完成俯仰方向的角度调整，匹配不同射程、不同观测角度的使用需求。

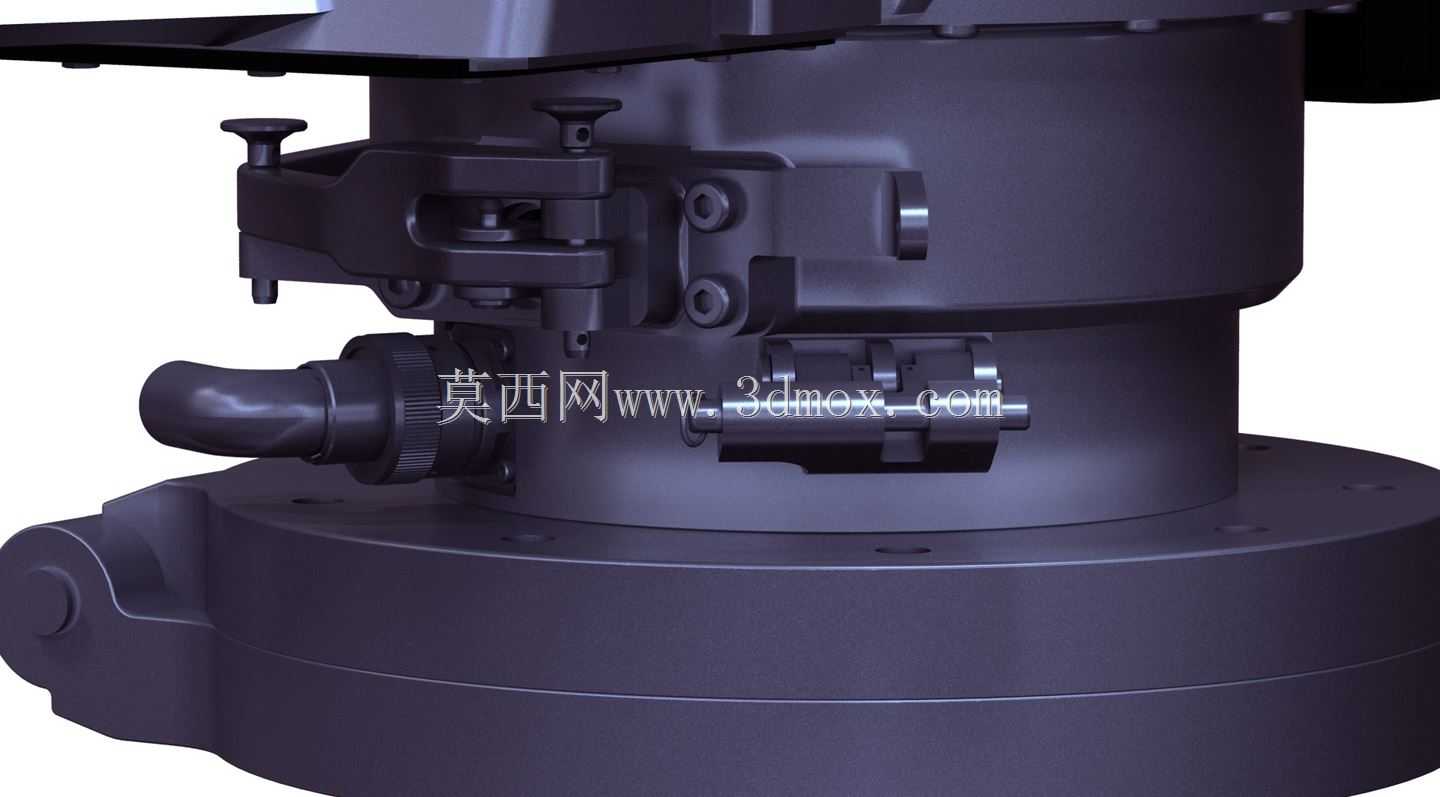

　　设计思路上，整体采用了模块化分层的布局逻辑，将光学通光路径放在装置中心位置，保证光路无遮挡，将电子元件、驱动组件布置在壳体上部与侧部的独立舱室内，既可以利用壳体本身的金属结构为电子组件提供电磁屏蔽，也能避免驱动组件的运动振动对光学成像造成干扰。壳体外部的棱角位置都做了圆弧过渡处理，一方面可以降低野外使用时的磕碰应力集中，另一方面也能减少表面反光，降低战场环境下的暴露概率。装置下部设计了旋转连接基座，基座内部预留了走线通道，可将内部各模块的线缆通过中空通道连接到载具内部的控制终端，避免线缆外露造成拉扯损坏。

　　从安装边界与尺寸配合来看，装置主体的最大外轮廓宽度适配常规顶置武器站的支架安装间距，两侧支耳的螺栓孔位间距符合通用车载观瞄设备的安装接口标准，不需要对现有武器站支架做额外改装即可完成装配。主光学窗口的通光直径匹配常用的大倍率白光瞄准镜镜头尺寸，窗口压圈的锁紧螺纹采用标准细牙螺纹，可兼容同规格的防尘盖、遮光罩等外接配件。上部各功能舱的内径尺寸与现有成熟的测距、夜视模块外形尺寸匹配，模块装入后可通过侧面的紧定螺钉完成固定，径向间隙控制在0.02mm以内，保证振动环境下的模块位置稳定性。装置整体的重量分配经过优化，重心落在下部旋转基座的中心轴线上，俯仰调节时不会出现偏载卡顿的问题，可降低驱动电机的负载，提升调节动作的响应速度。

　　在细节结构设计上，壳体表面设计了多组加强筋，沿着安装支耳到主承力框架的方向布置，在不额外增加壳体壁厚的前提下提升了整体结构强度，可承受1000g以内的冲击载荷，满足载具行进间的振动冲击要求。各舱室的盖板位置都设计了防水胶条安装槽，盖板通过内六角螺栓与壳体连接，装配后可达到IP67级别的防护等级，可在暴雨、涉水环境下正常工作。装置前部还预留了遮光罩安装接口，可根据使用环境加装不同长度的遮光罩，避免阳光直射镜头造成的成像眩光问题。
