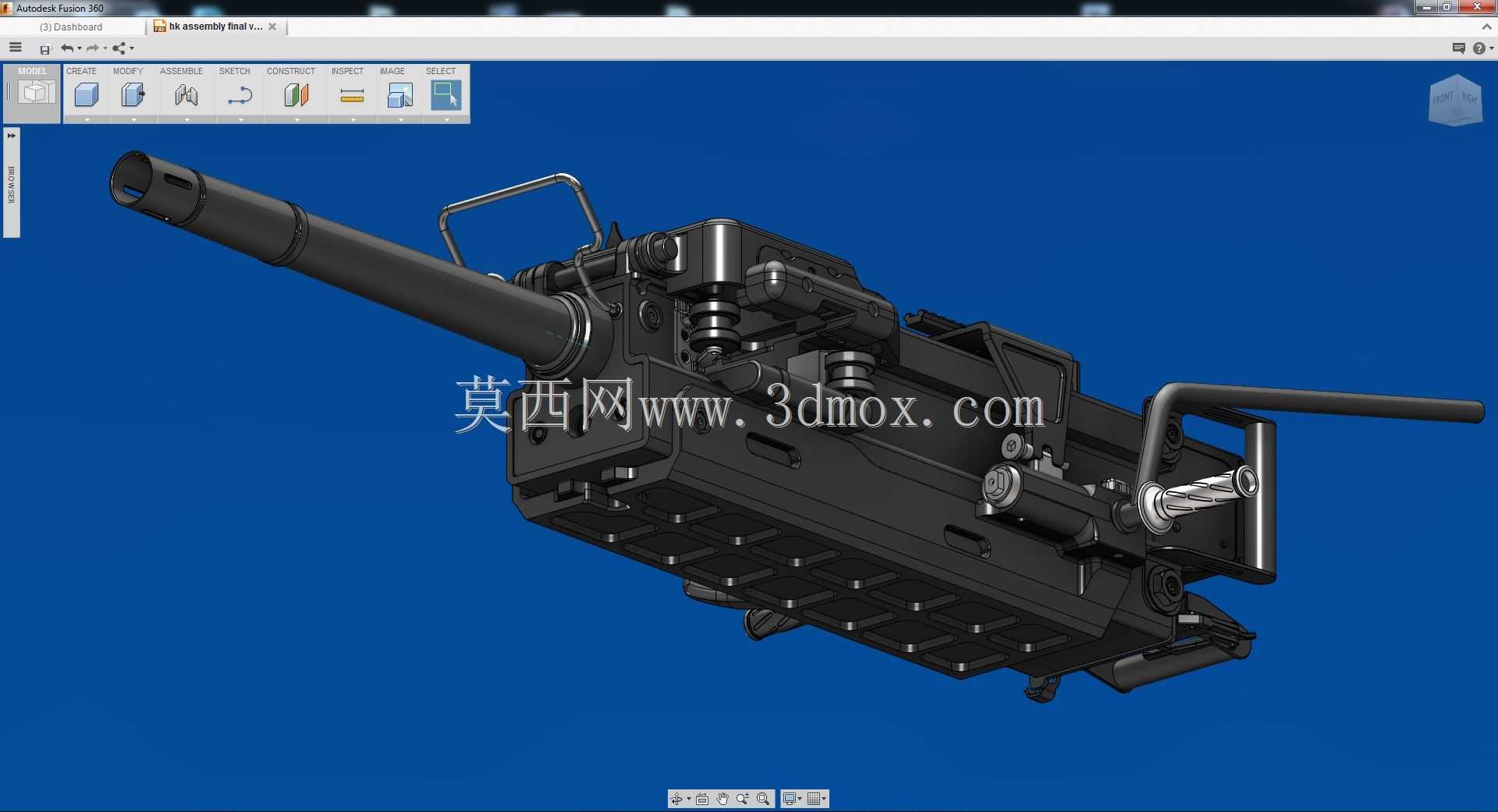

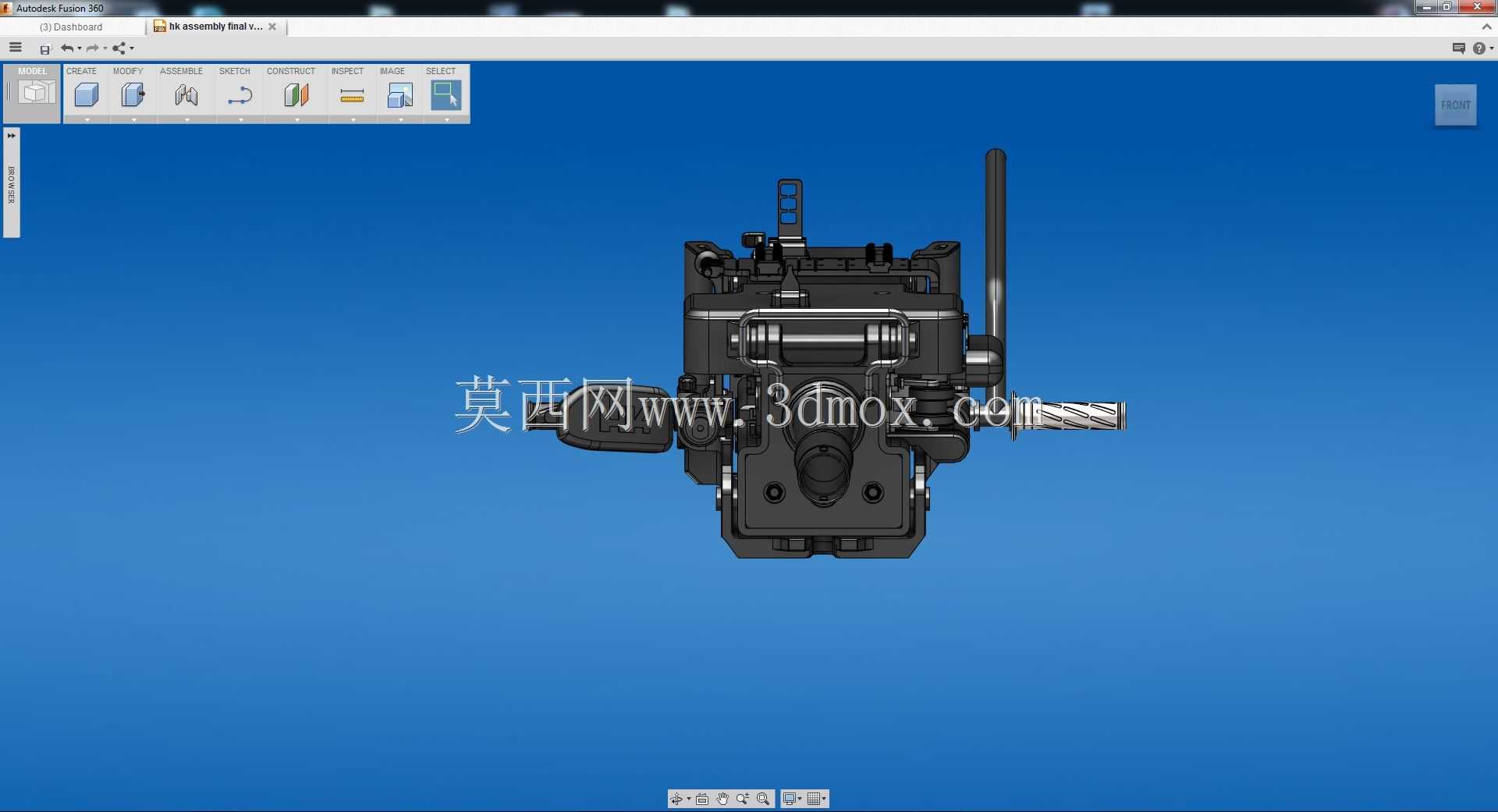

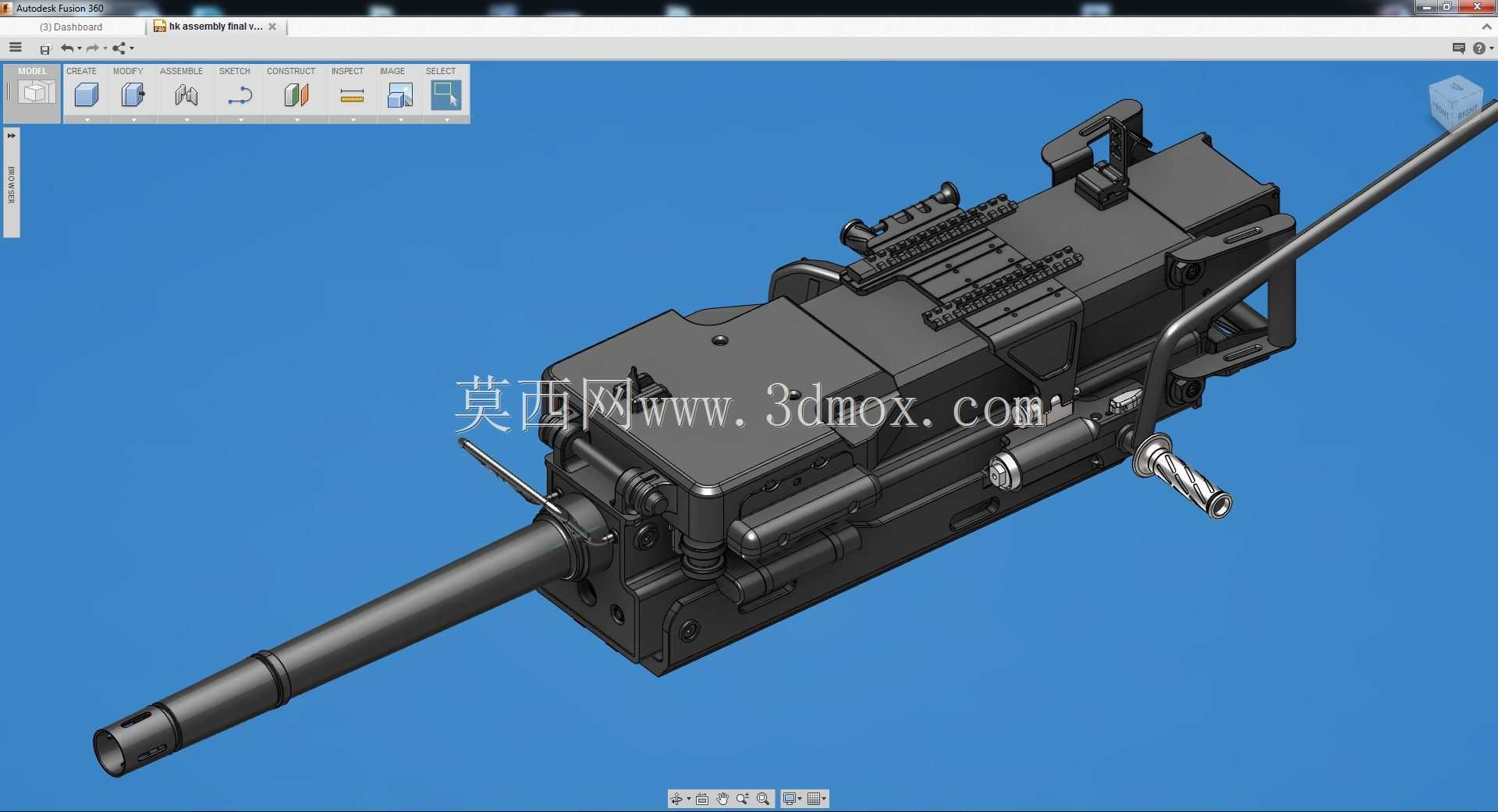

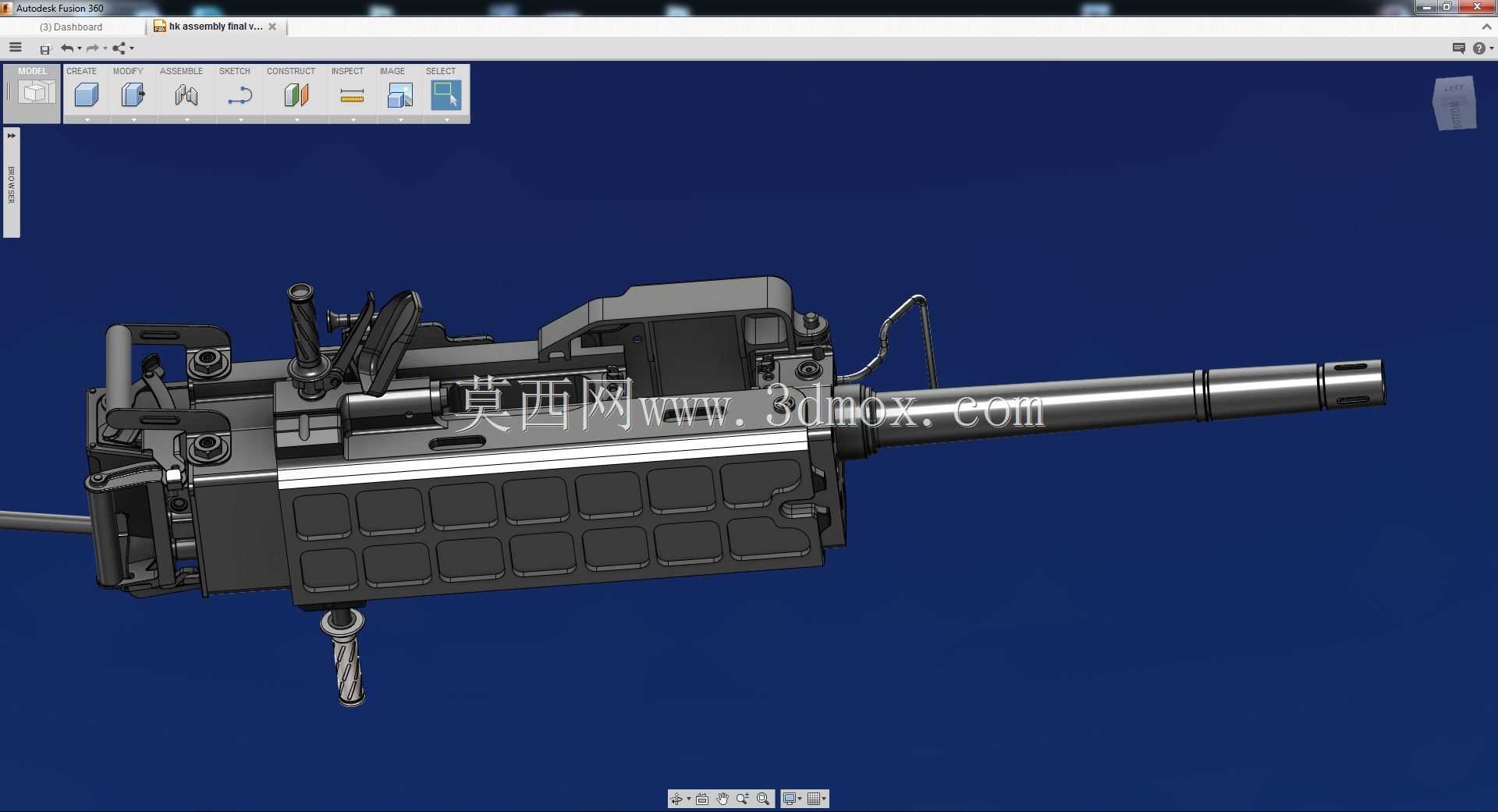

HK GMG自动榴弹发射器结构三维建模

　　在班组支援类武器的结构设计与适配改装场景中，自动榴弹发射器的三维结构建模是装备适配、载具改装、战术附件开发环节的核心基础参考，本次建模还原的HK GMG自动榴弹发射器，是目前中程步兵支援场景中适配性极强的面杀伤武器装备。从实际作战应用场景来看，该型榴弹发射器可适配三脚架固定阵地部署、轻型装甲车辆顶置武器站安装、小型巡逻艇舷侧架设、直升机舱门机枪位改装等多类部署场景，能够填补班组轻武器直射距离与迫击炮曲射火力之间的覆盖空白，针对暴露步兵集群、轻型装甲目标、简易野战工事都具备可靠的毁伤能力。从功能特性来看，该型榴弹发射器采用枪管短后坐自动原理，闭膛待击结构设计，实际射速稳定在每分钟340发左右，发射40毫米口径高速榴弹，

　　有效射程覆盖1500米内的作战范围；供弹机构采用双程供弹设计，可根据安装场景的空间限制选择从机匣左侧或者右侧接入弹链，无需对机匣主体结构进行改装即可调整供弹方向，这一设计极大降低了不同载具平台的适配难度，不管是空间狭窄的装甲车辆射击孔位，还是开阔的阵地三脚架部署，都能灵活调整供弹路径，避免弹链与周边结构出现干涉。建模过程中完整还原了设备的瞄准系统配置，机匣顶部预留了全长度的皮卡汀尼导轨安装位，可根据作战需求适配机械瞄具、白光瞄准镜、红外夜视瞄准镜等多类瞄准装置，满足白天常规作战、夜间低可视度作战的瞄准需求，无需额外焊接或者打孔改装即可完成瞄准附件的安装固定。从结构设计思路来看，该型武器的整体布局充分考虑了多平台适配的通用性需求，

　　机匣主体采用一体化铸钢铣削成型结构，在保证结构强度能够承受40毫米榴弹连续发射后坐冲击的前提下，尽可能压缩机匣的横向与纵向尺寸，机匣尾部的双D型握把设计，既可以在三脚架部署时由射手直接握持操作，也可以在载具安装时快速拆卸，适配遥控武器站的电动击发机构；枪管采用快速更换结构，抽拉固定销即可完成枪管拆卸，在连续发射导致枪管过热时，可在无额外工具的情况下快速更换备用枪管，保证火力持续性。从外形尺寸与安装边界来看，该型榴弹发射器全枪长度为1.09米，其中枪管部分长度为415毫米，不含三脚架的主体结构重量为29公斤，配套三脚架重量为11公斤，配套弹药箱的外形尺寸为470毫米×160毫米×250毫米，建模过程中完整还原了各部件的安装接口尺寸，

　　包括机匣底部的三脚架连接销孔位置、载具安装座的固定螺栓孔位、枪管与机匣的配合公差、供弹机构的运动行程边界，能够为后续的载具适配改装、战术附件开发、结构力学仿真提供精准的三维尺寸参考。在建模细节处理上，完整还原了自动机的运动路径、抛壳窗的开合结构、手动保险的档位位置、拉机柄的运动行程，甚至包括机匣表面的防滑纹路、固定销的限位卡槽、背带环的安装位置等细节结构，确保模型的结构还原度能够满足结构设计、装配仿真、干涉检查等工程场景的使用需求，避免因结构缺失导致后续设计环节出现尺寸偏差。
