节水型镂空结构再生式淋浴喷头设计

　　在民用住宅、公共浴室、酒店客房等卫浴供水场景中，淋浴喷头作为终端出水部件，其出水效率、节水性能与结构可靠性直接影响日常使用体验与水资源消耗水平。常规实心结构淋浴头往往存在材料冗余、自重偏大的问题，且多数传统喷头未对喷嘴进水端做限流优化，容易出现出水流量过大、无效耗水的情况，不符合当前卫浴产品节水轻量化的设计趋势。

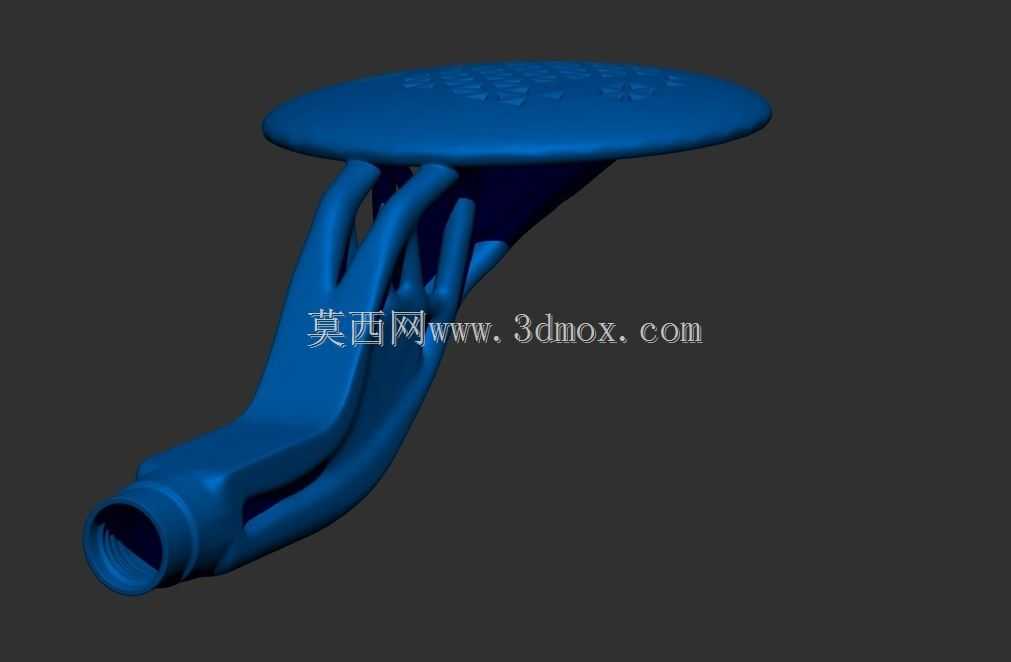

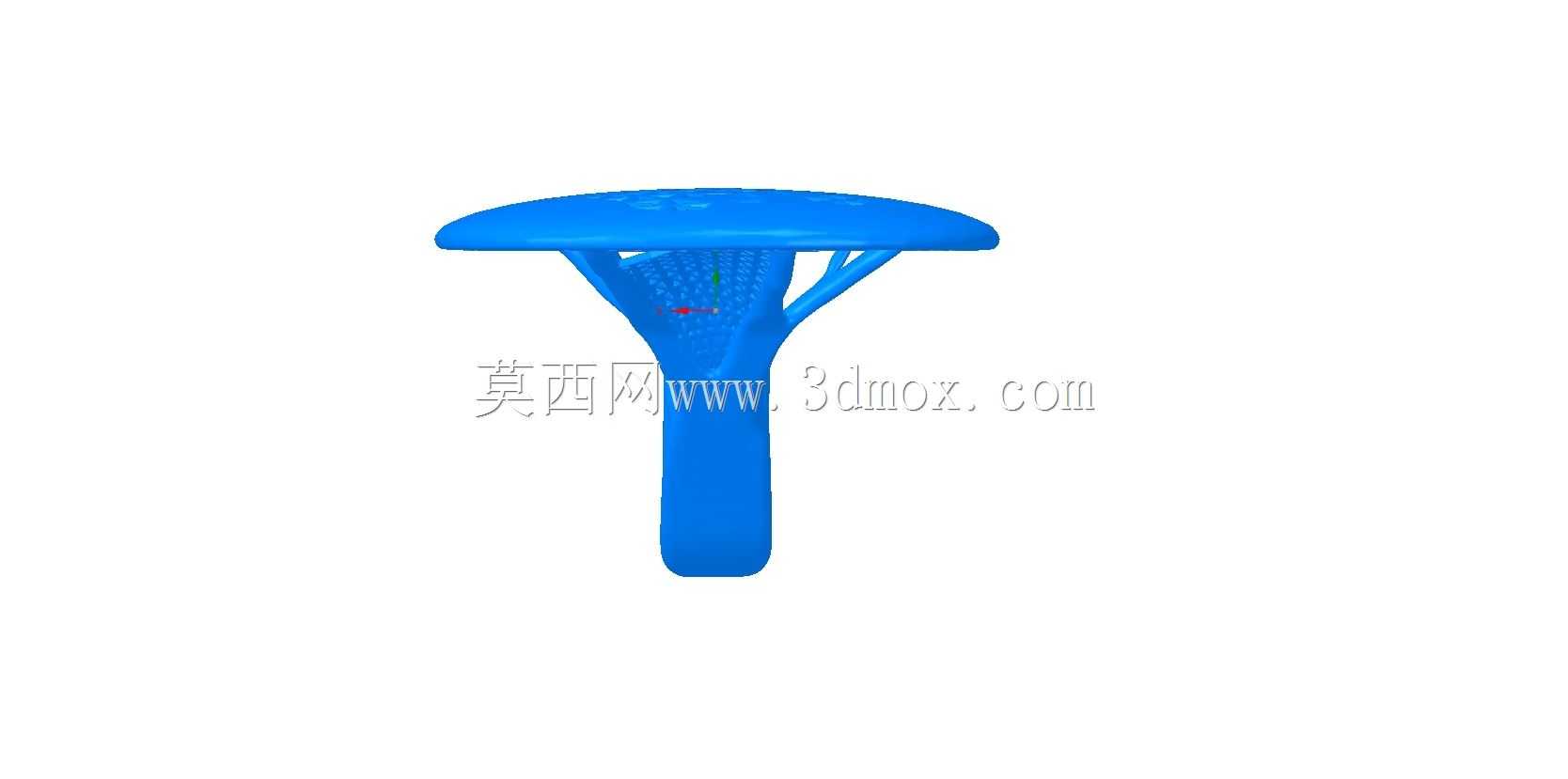

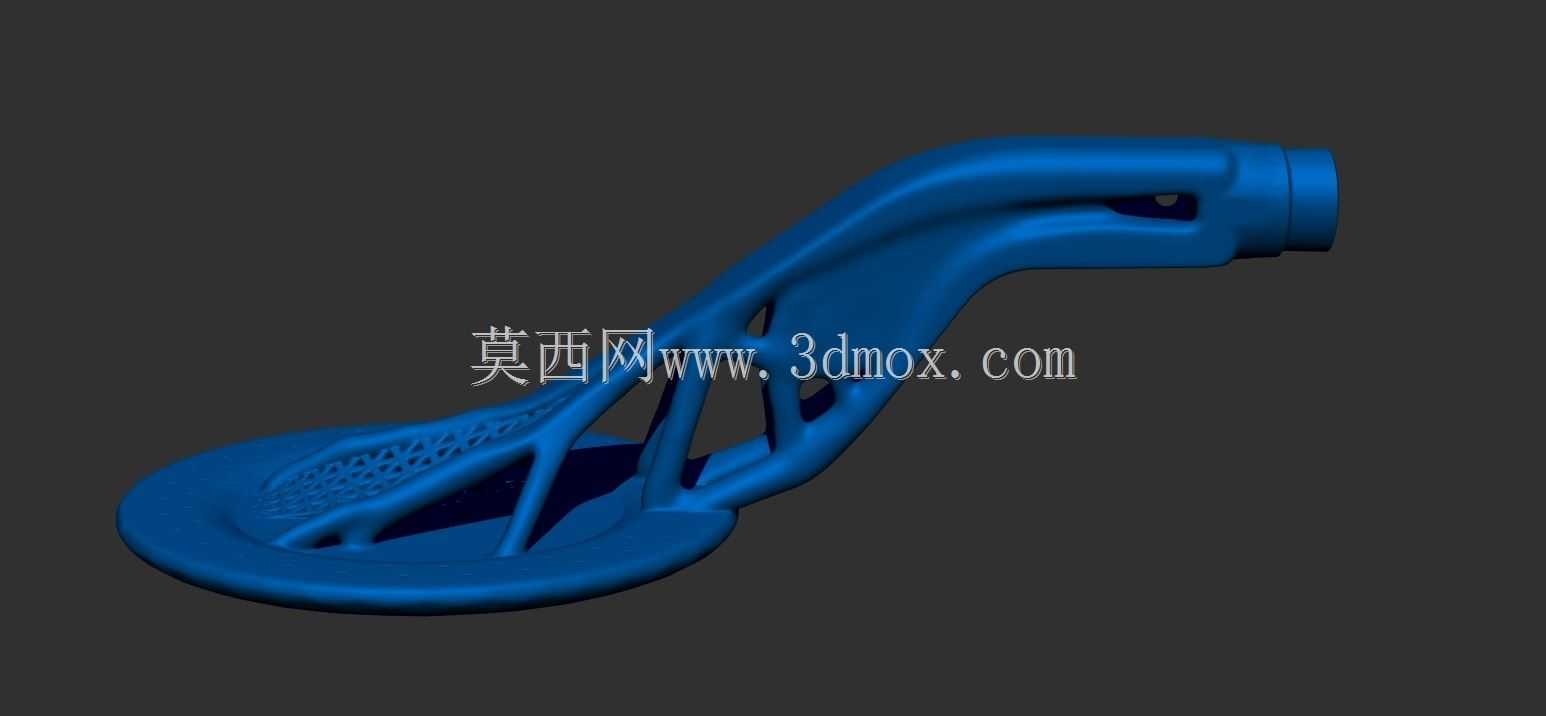

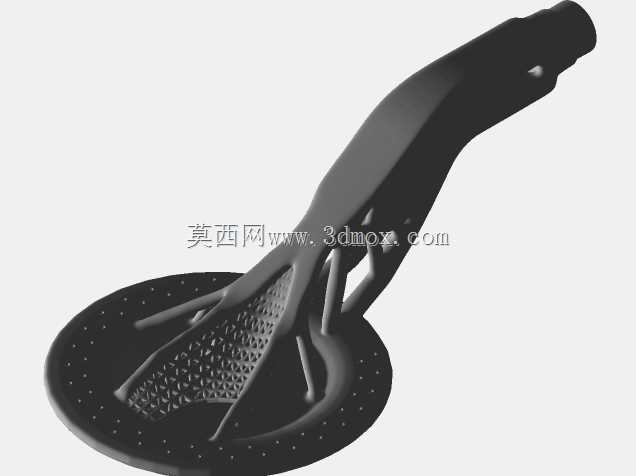

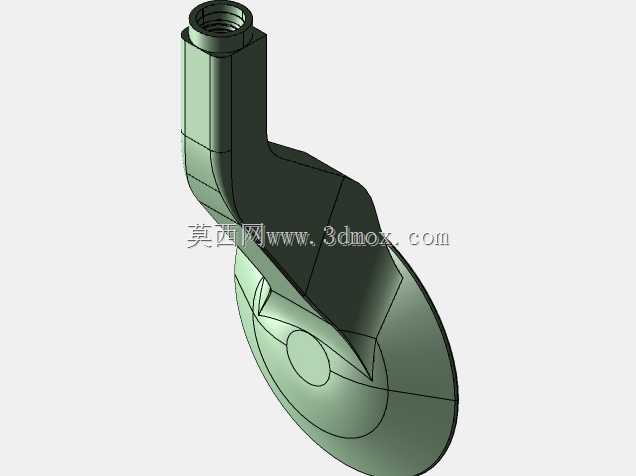

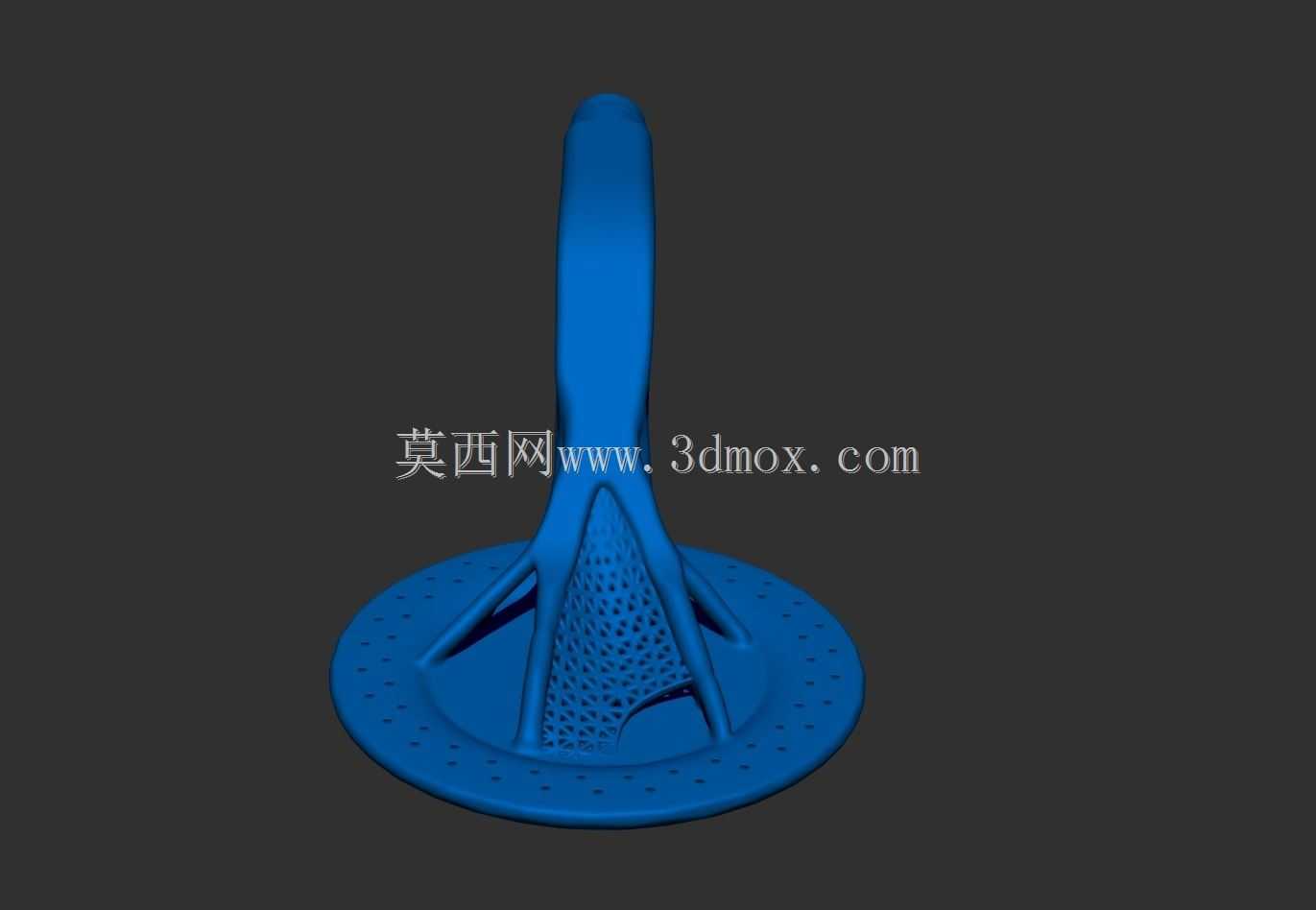

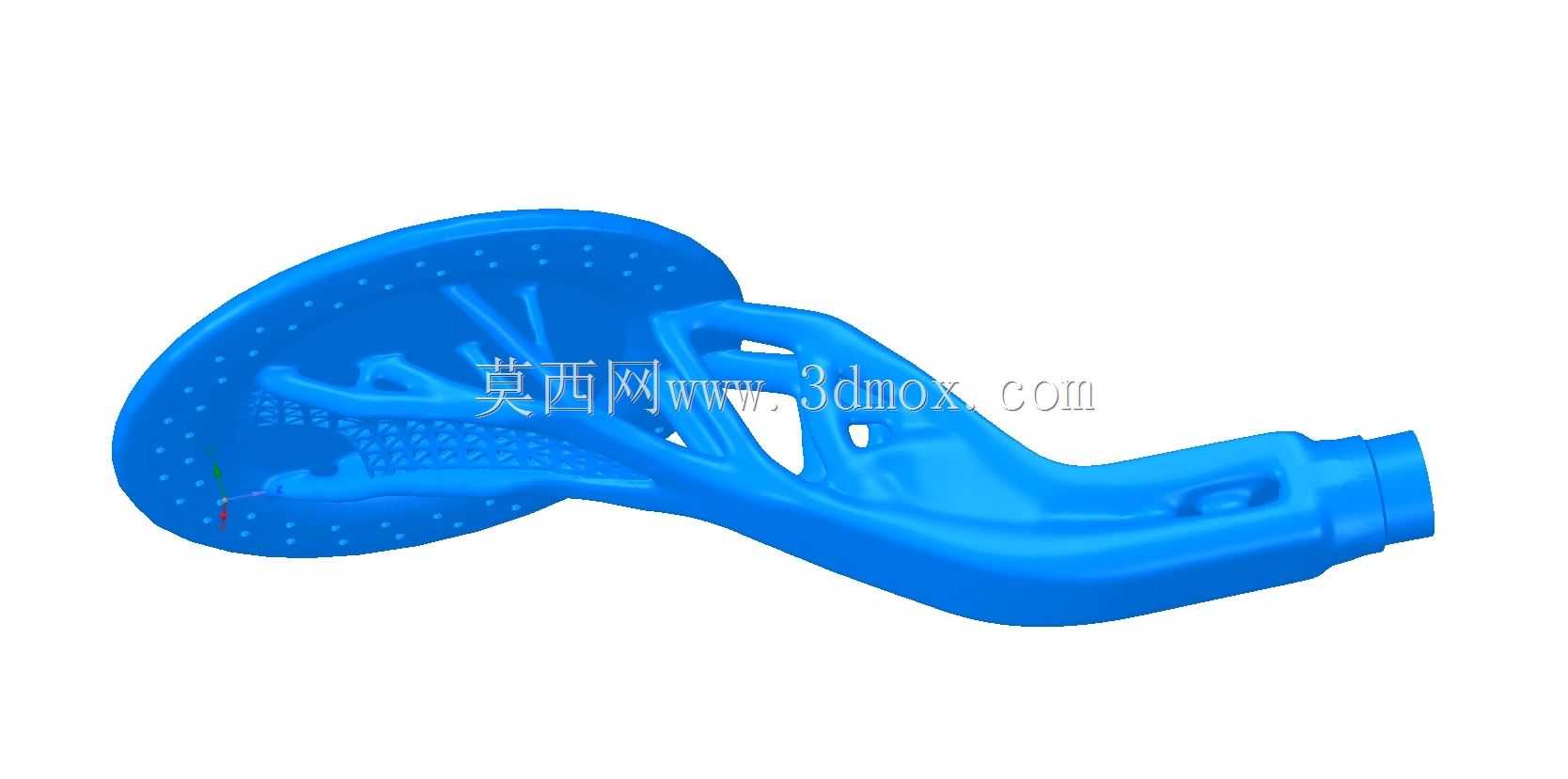

　　这款再生式淋浴头的核心设计逻辑，围绕限流节水与结构减重两个核心目标展开，没有采用传统喷头的实心基体结构，而是在生成式结构基体内部，通过拓扑优化挖设多组连通的小通道，这些通道一方面作为水流从进水端到各个喷嘴的导流路径，另一方面通过通道截面的收窄设计，精准控制进入每个喷嘴的水流量，在保证出水覆盖范围与淋浴冲淋力度满足使用需求的前提下，有效降低单位时间的出水量，实现节水效果。经过结构优化后，最终模型的整体质量相比同规格实心基体淋浴头减少了70%以上，不仅大幅降低了生产环节的原材料消耗，也减轻了淋浴臂的承重负载，降低了长期使用过程中连接部位松动脱落的风险。

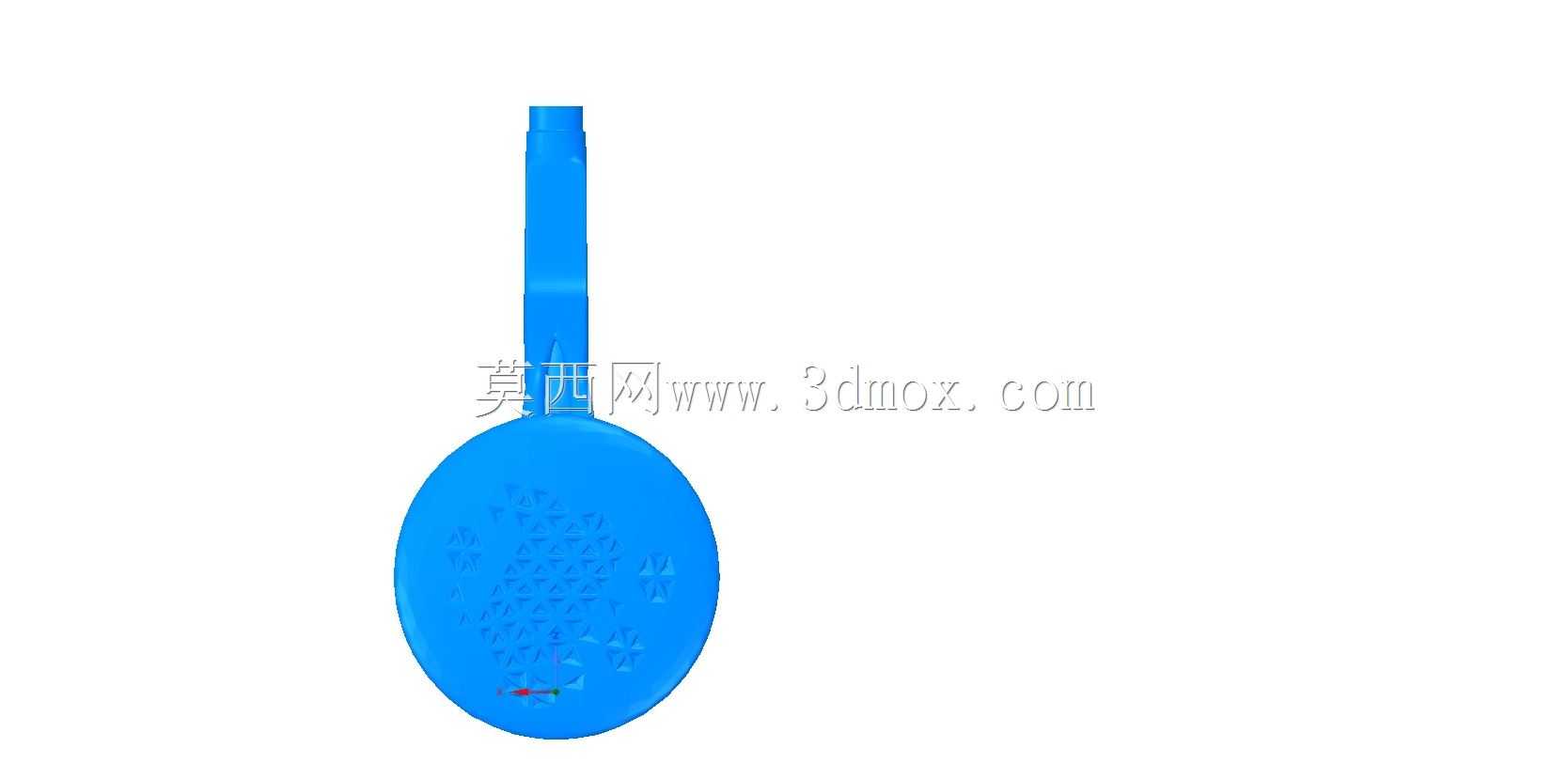

　　从结构布局来看，该淋浴头的进水接口采用卫浴行业通用的标准外螺纹尺寸，可直接匹配市面上绝大多数淋浴软管的出水端，无需额外配置转接头，安装边界符合常规卫浴产品的互换性要求，不需要对现有淋浴管路做改造即可直接替换安装。喷头正面的喷嘴采用矩阵式排布，出水覆盖范围适配成年人站立淋浴时的冲淋区域，内部挖设的导流通道经过流道顺滑处理，没有直角转折结构，可减少水流在内部流动时的压损与紊流，避免出现喷嘴出水歪斜、水流分叉的问题，保证出水状态均匀稳定。

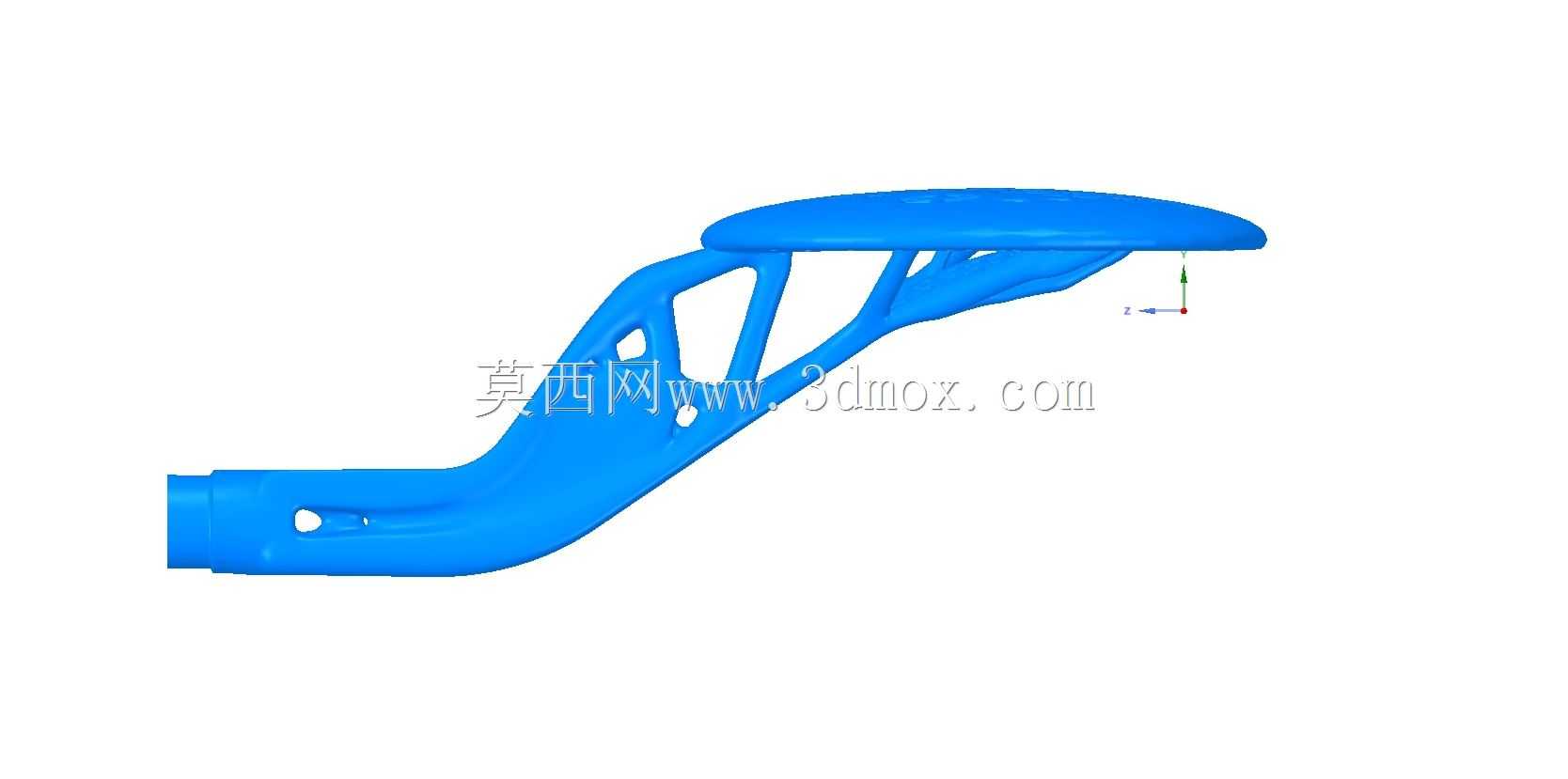

　　在结构强度校核层面，虽然采用了镂空挖空的轻量化设计，但在生成结构的受力路径上保留了足够的支撑筋位，可承受日常使用过程中的水压冲击、意外磕碰载荷，不会因为结构镂空出现基体开裂、变形的问题。喷嘴部位采用可拆卸的清洁结构设计，长期使用后如果出现水垢堵塞，可直接将喷嘴帽拆下清理，不需要整体更换喷头，延长了产品的整体使用寿命。

　　不同于传统淋浴头依赖外部限流阀实现节水的方案，这款设计将限流结构集成在基体内部的流道中，不需要额外加装配件，整体外观更加简洁流畅，没有多余的外置结构，日常清洁表面水垢时也不存在卫生死角。从实际使用场景适配来看，该结构既可以用于家庭卫生间的手持淋浴喷头，也可以调整尺寸后用于公共浴室的顶喷淋浴系统，通过调整内部流道的截面尺寸，还可以适配不同供水压力的使用场景，比如高层住宅水压偏低的环境，可适当放大流道截面保证出水力度，低层水压充足的场景可收窄截面强化节水效果，结构适配性较强。

　　建模过程中，需要重点关注内部流道与基体结构的布尔运算精度，避免出现流道残留壁厚导致的水路堵塞问题，同时要保证各个喷嘴对应的流道长度、截面尺寸一致，否则会出现不同喷嘴出水压力不均的情况，影响使用体验。安装接口的螺纹尺寸需要严格遵循卫浴五金的通用标准，保证与现有管路的互换性，避免出现安装不匹配的问题。基体外部的轮廓采用圆弧过渡设计，没有尖锐棱角，避免日常使用过程中磕碰划伤，同时圆弧表面也更不容易积存皂垢，降低日常清洁的维护难度。
