平行刃口手动断线钳结构设计方案

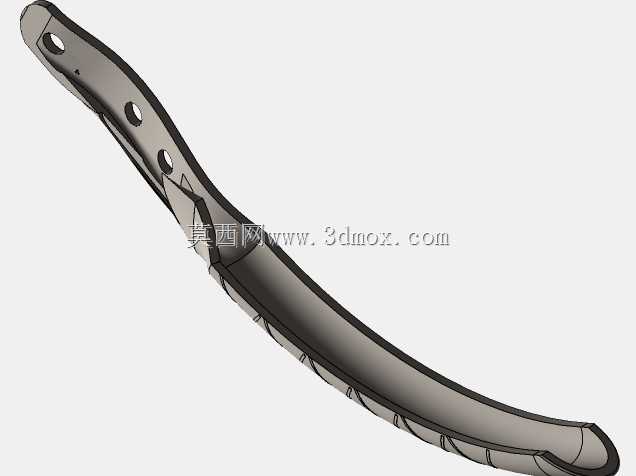

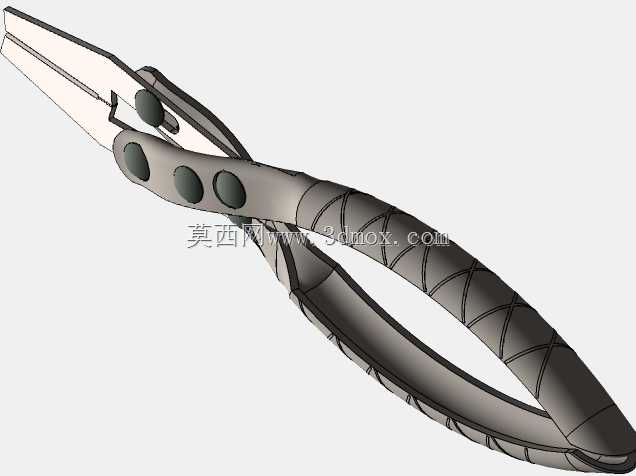

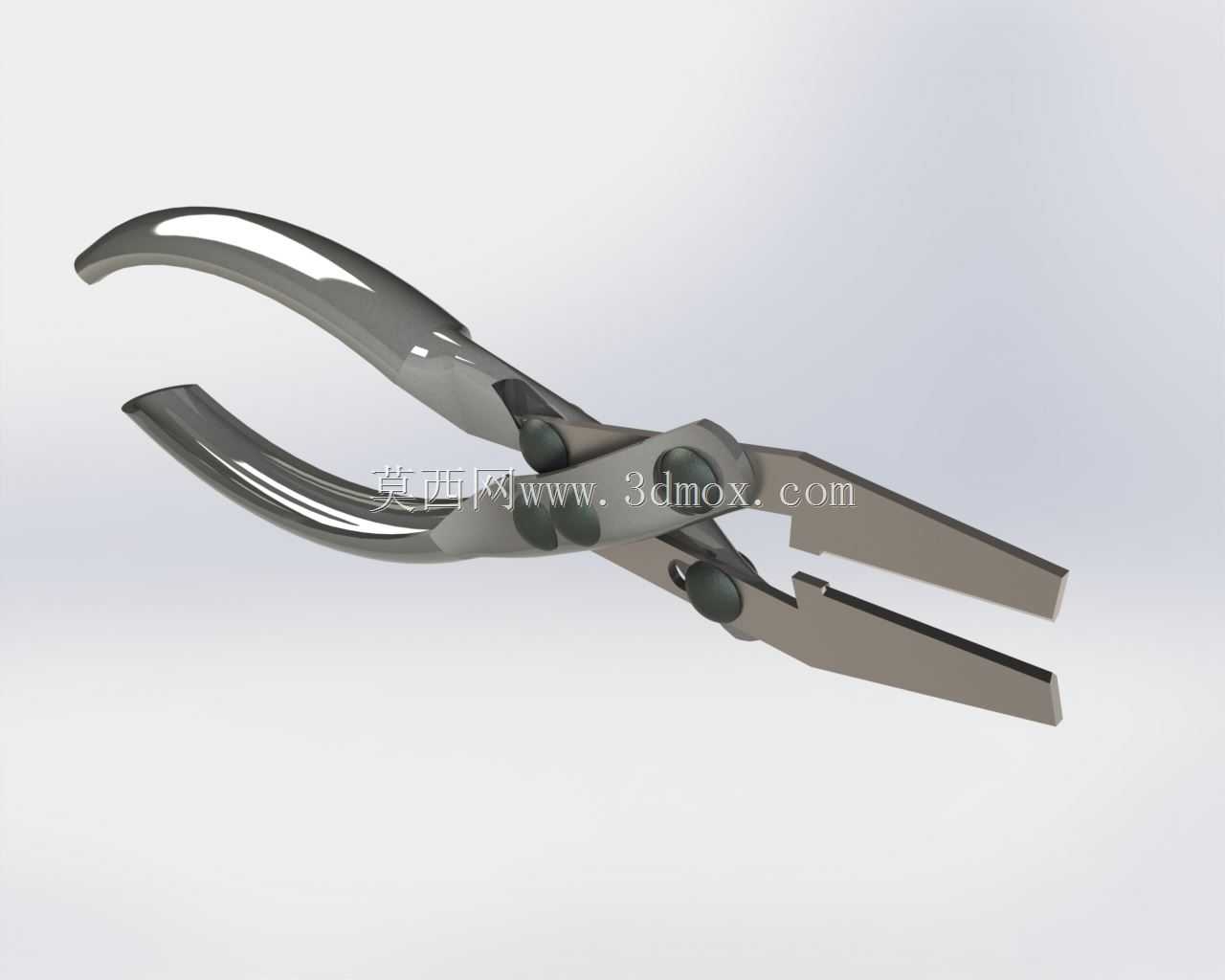

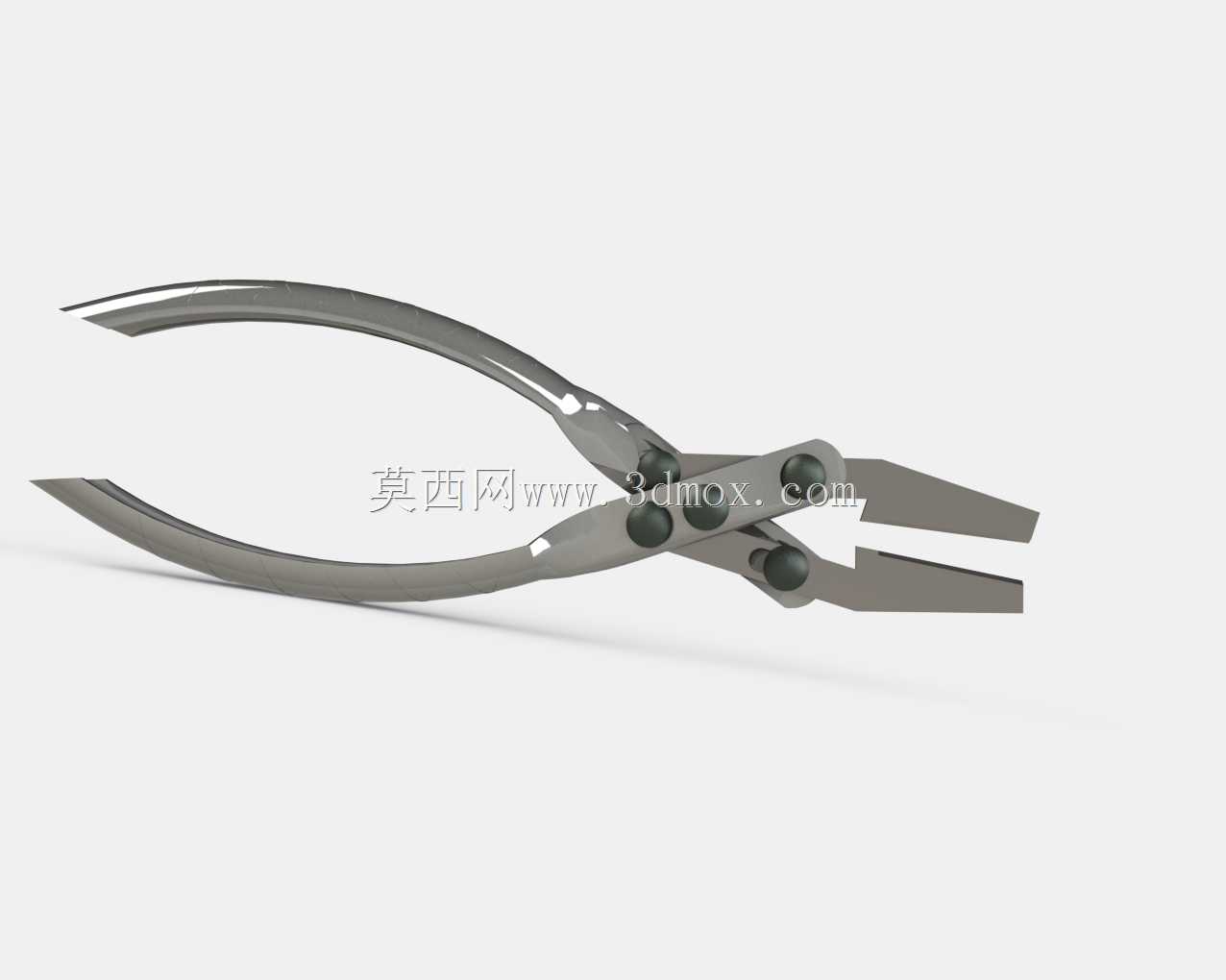

　　这款手动断线钳的核心结构采用双杠杆增力设计，区别于普通尖嘴钳、钢丝钳的单支点结构，通过两级铰接点的力臂放大，能在手柄施加常规握力的情况下，在刃口端输出足够切断中低碳钢丝、细铁丝、铝丝等常见金属线材的剪切力，日常在电气布线现场、五金加工工位、线材预制加工环节都能见到这类工具的身影，不少线束加工班组、设备维保组都会把它作为常备手动工具配置在工具柜中。从结构布局来看，钳体整体采用对称式设计，两片主钳身通过中部的主铰接轴连接，手柄段做了符合人体工学的弧形弯曲，表面做了抛光镀铬处理，既提升了握持时的贴合度，减少长时间握持发力的硌手感，也能通过镀铬层提升表面防锈能力，适配车间多油污、多潮湿的使用环境。刃口部分采用平行直刃设计，

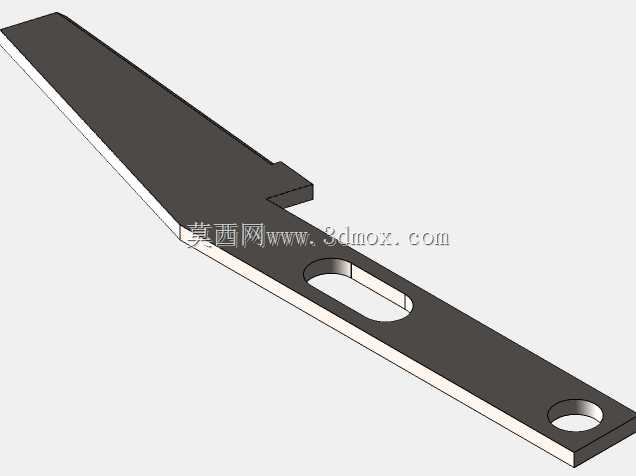

　　区别于斜口钳的斜向刃口，这种平行刃在剪切金属丝时，刃口两个面全程保持平行贴合，剪切过程中不会出现线材滑移、切口歪斜的问题，剪切后的线材端面平整，不需要额外做端面修平处理，对于需要定长剪切线材、对切口平整度有要求的加工场景，这种刃口设计的实用性更强。在设计过程中，首先需要核算杠杆比参数，主铰接点到手柄握持端的力臂长度，与主铰接点到刃口剪切位置的力臂长度比值，直接决定了增力倍数，需要匹配日常剪切的常用线材直径、材质抗剪强度来确定，既要保证足够的剪切力，也要避免力臂过长导致钳体整体尺寸过大，不便携带和在狭小空间操作。其次是铰接点的间隙控制，两个铰接副（主铰接轴、副联动轴）都需要做合理的公差配合，间隙过大会导致刃口错位，剪切时出现啃刃、

　　剪不断的问题，间隙过小则会导致钳身开合卡滞，操作顺畅度下降，因此在建模时需要对铰接轴的配合公差、钳身的铰接孔同轴度做严格的约束，保证开合过程中刃口始终保持对齐，全程无偏摆。从外形尺寸来看，这款断线钳整体长度控制在常规手动钳的适配范围内，闭合状态下整体轮廓不会超过普通工具包的收纳尺寸，最大开合角度下手柄间距符合成年人手掌的最大张开握持范围，不会出现张开角度过大无法单手握持操作的问题。刃口的有效剪切长度覆盖了日常常用的金属丝直径范围，不需要额外调整握持位置就能完成常规线材的剪切作业。钳头部分的厚度做了优化，在保证刃口结构强度的前提下尽可能做薄，能够伸入部分狭小的布线空间、设备缝隙中完成断线作业，适配更多复杂的现场操作场景。

　　在结构强度校核方面，钳身的受力薄弱点主要集中在铰接孔周边、刃口根部以及手柄的弯曲过渡位置，建模时需要在这些位置做合理的圆角过渡，避免应力集中导致长期使用后出现钳身开裂、变形的问题；刃口部分需要做局部的硬度提升设计，保证剪切硬质线材时不会出现卷刃、崩口的情况，而钳身主体则保留足够的韧性，避免受力时出现脆性断裂。实际使用过程中，操作人员只需要单手握持手柄，将待剪切的金属丝放入两个刃口之间的剪切区域，均匀施加握力按压手柄，通过联动结构带动两个平行刃口相向闭合，就能平稳完成金属丝的切断作业，整个过程不需要额外的辅助工具，操作门槛低，新入职的操作人员不需要长时间培训就能熟练使用。和液压断线钳、电动断线钳相比，这款手动断线钳不需要外接动力源，也不存在液压油泄漏、电池亏电的问题，可靠性更高，适合无供电的户外作业场景、应急维保场景使用，整体重量也更轻，方便操作人员随身携带，在高空布线、现场抢修等场景下的适配性更好。在建模过程中，所有的运动副都按照实际装配关系做了约束，能够模拟真实的开合动作，验证整个运动行程中是否存在结构干涉，刃口在各个开合角度下的对齐情况，以及手柄握持位置的运动轨迹是否符合人体操作习惯，通过运动仿真还能直观看到力的传递路径，验证杠杆增力结构的实际增力效果是否达到设计预期，为后续的实物加工、样件试制提供准确的结构参考。
