带液压驱动弹簧复位剪式伸缩臂结构

项目分类:通用机械零部件 发布时间:2022-02-05 ID:546287
  • 带液压驱动弹簧复位剪式伸缩臂结构
  • 带液压驱动弹簧复位剪式伸缩臂结构
  • 带液压驱动弹簧复位剪式伸缩臂结构
  • 带液压驱动弹簧复位剪式伸缩臂结构
  • 带液压驱动弹簧复位剪式伸缩臂结构
  • 带液压驱动弹簧复位剪式伸缩臂结构
  • 带液压驱动弹簧复位剪式伸缩臂结构
  • 带液压驱动弹簧复位剪式伸缩臂结构
  • 带液压驱动弹簧复位剪式伸缩臂结构
  • 带液压驱动弹簧复位剪式伸缩臂结构
  • 带液压驱动弹簧复位剪式伸缩臂结构
  • 带液压驱动弹簧复位剪式伸缩臂结构
  • 带液压驱动弹簧复位剪式伸缩臂结构

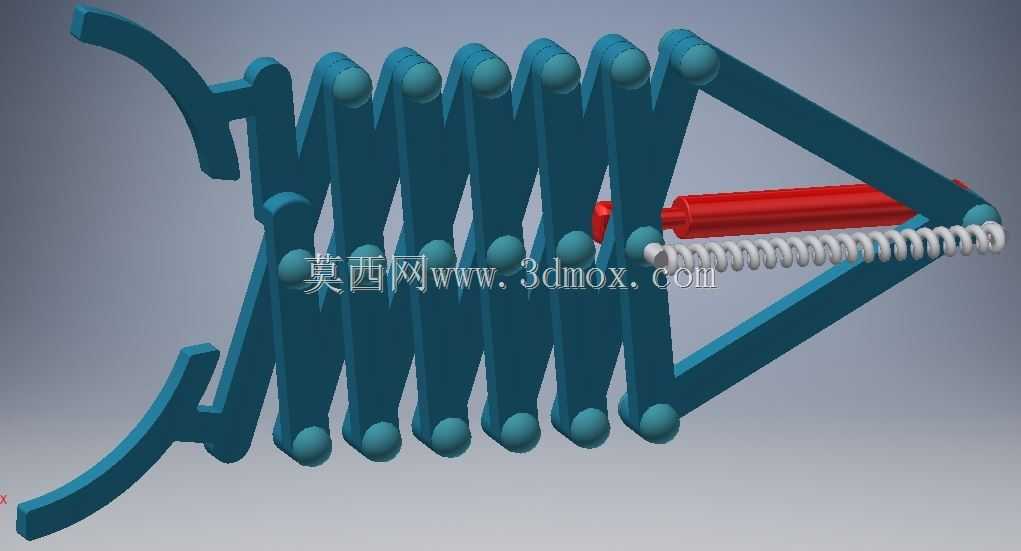

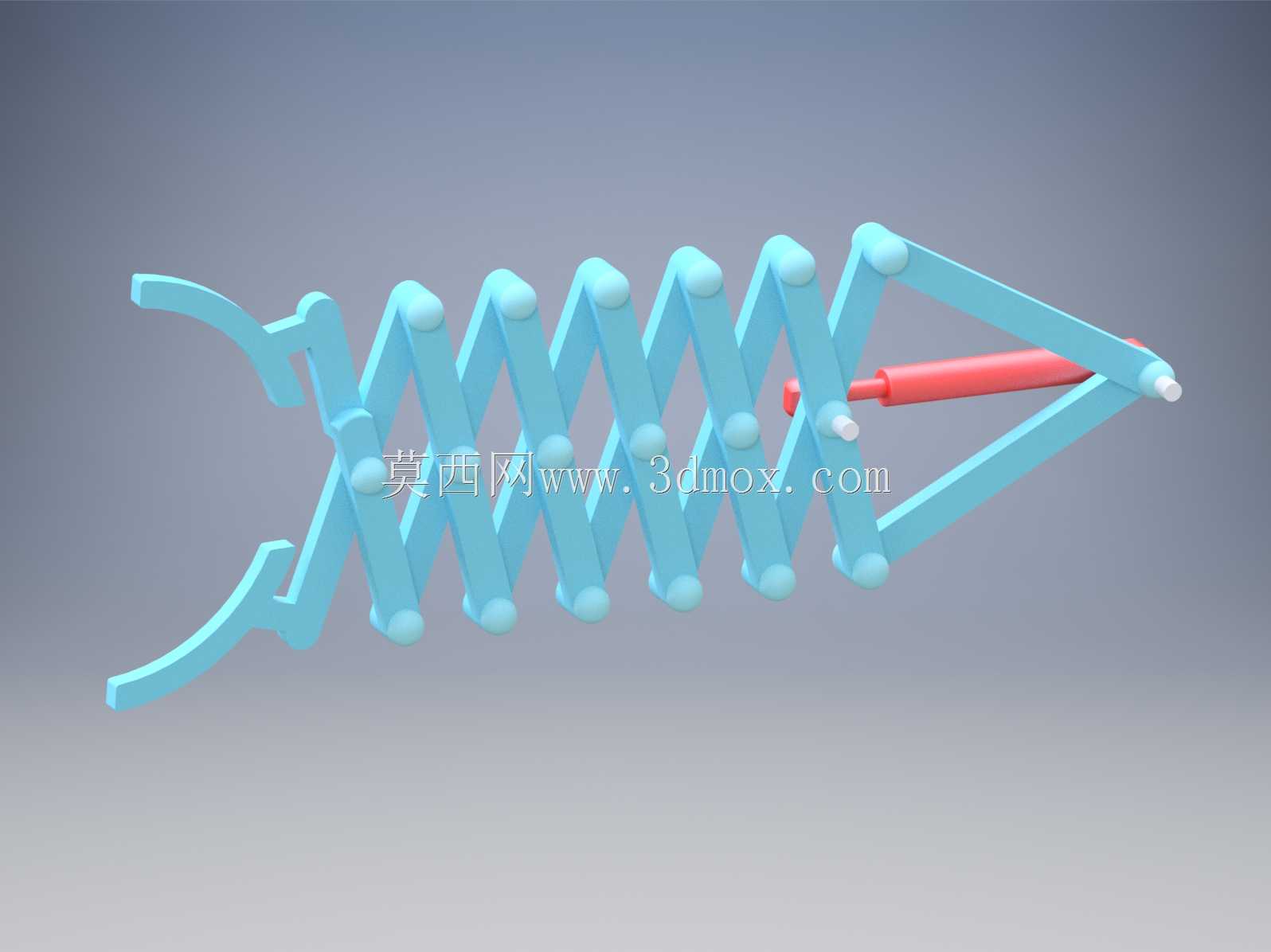

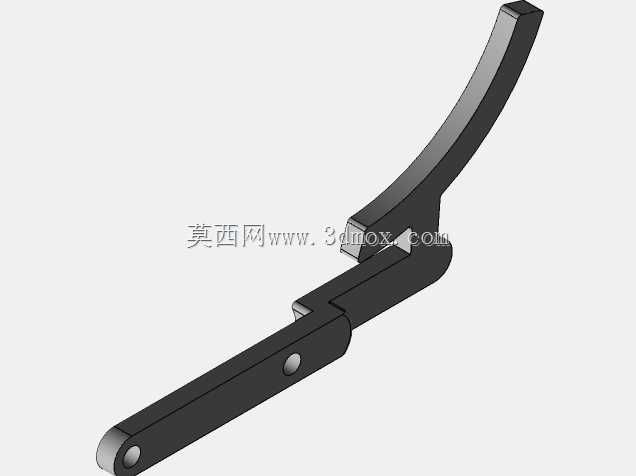

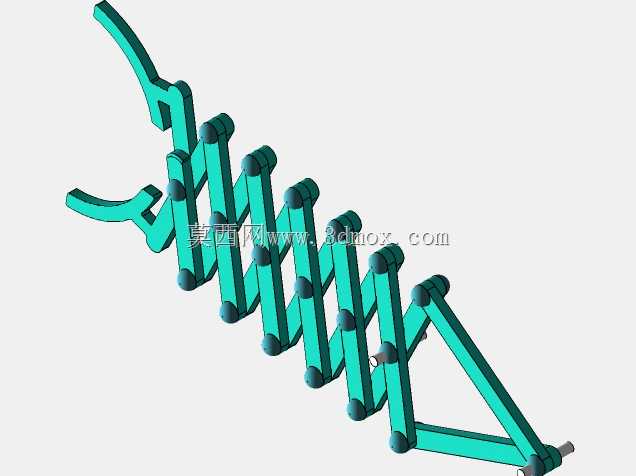

  在自动化产线物料转运、高空作业平台延展、特种装备探测端推送等场景中,剪式伸缩结构的应用十分普遍,这类结构依靠多组交叉铰接的连杆实现大行程伸缩,同时在收缩状态下占用极小的安装空间,相比直线导轨搭配滑台的直推结构,剪式机构的伸展比优势明显,同等收纳长度下能实现数倍的伸出距离,且整体刚性更优,不会出现长行程悬臂下的挠度过大问题。这款剪式伸缩臂采用液压缸作为主动驱动源,搭配复位弹簧实现收回动作,结构设计上充分考虑了驱动件的布置逻辑,将液压缸内嵌在剪式连杆组的内部空腔中,没有额外占用臂体外部的安装空间,驱动端铰接在靠近固定端的第三组连杆节点上,活塞杆端连接在靠近活动端的铰接点,这种布置方式能让液压缸的推力更均匀地传递到每一组交叉连杆上,

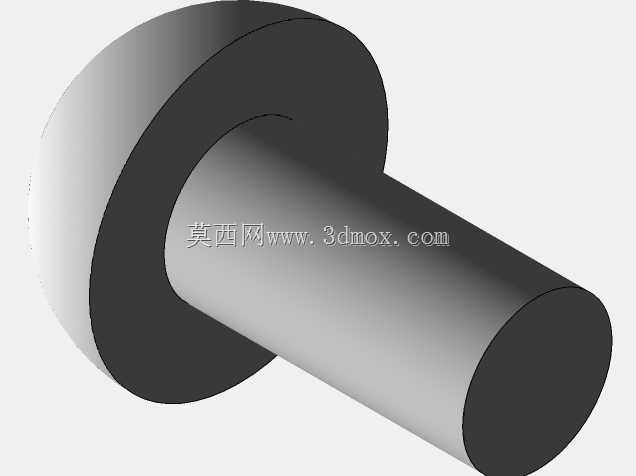

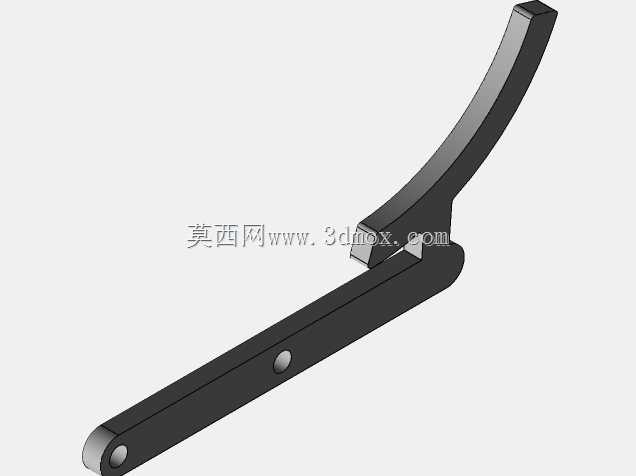

  避免驱动点过于靠近端点导致的连杆受力不均、局部应力集中的问题。剪臂的每一组连杆都采用等长设计,铰接点统一设置在连杆的中点位置,保证伸缩过程中每一节的伸展量完全一致,活动端的运行轨迹保持直线,不会出现伸缩过程中的偏摆问题,连杆之间的铰接处采用销轴配合自润滑衬套的结构,既保证转动灵活性,又能降低长期往复运动下的磨损量,减少后期维护频次。复位弹簧的布置选择了对称双弹簧结构,分别安装在剪臂上下两侧的连杆铰接位,弹簧两端分别挂接在相邻两组连杆的挂点上,当液压缸卸压时,弹簧的拉力会带动交叉连杆逐步收拢,实现臂体的自动复位,这种设计相比单弹簧复位,受力更均衡,不会出现单侧弹簧拉力过大导致的臂体卡滞问题,

  同时弹簧的选型匹配了臂体自身重量以及活动端的额定负载,保证复位过程速度平稳,不会出现快速回缩的冲击问题。从安装边界来看,该剪式臂的固定端设计有标准化的安装法兰,法兰上预留了四个均布的螺栓安装孔,可以直接固定在设备的安装基座上,不需要额外设计转接支架,收缩状态下整体厚度仅为单组连杆的叠合厚度,适合安装在设备内部的狭小空腔内,伸展后的总行程可以通过调整连杆的长度以及铰接点位置进行适配,常规配置下伸展长度可以达到收纳长度的4倍以上,完全覆盖多数中短行程推送场景的需求。在实际工况适配中,这款剪臂可以根据使用场景更换不同推力的液压缸,比如在重载物料推送场景下可以选用大缸径液压缸提升推力,

  在轻载高速场景下可以选用小缸径液压缸搭配更快的液压系统响应速度,同时连杆的材质也可以根据负载需求选择普通碳钢或者高强度铝合金,碳钢版本适合重载工业场景,铝合金版本自重更轻,适合对设备重量有严格要求的移动装备场景。结构设计上还考虑了极限位置的限位,在臂体完全伸展和完全收缩的位置都设置了硬限位块,避免液压缸行程超限导致的连杆过死点问题,同时限位块上加装了橡胶缓冲垫,降低到位时的冲击噪音,也能减少刚性碰撞对铰接销轴的损伤。活动端预留了标准的安装接口,可以根据需求加装夹持机构、检测探头、作业平台等不同的末端执行件,接口采用通用的螺栓孔位设计,不需要对臂体本身进行二次加工就能完成末端配件的安装,适配性较强。在建模过程中,每一组连杆的铰接孔位都做了同轴度公差匹配,保证装配后所有铰接点的转动顺畅,不会出现孔位错位导致的装配卡滞,液压缸的安装铰接点也做了角度余量设计,保证伸缩过程中液压缸的摆动角度在允许范围内,不会出现活塞杆受径向力导致的密封件磨损问题。整体结构没有冗余的设计部件,所有零件都服务于伸缩驱动与复位的核心功能,零件数量少,加工工艺性好,连杆采用板材切割成型即可,不需要复杂的机加工工序,铰接销轴采用标准件,能有效降低生产制造成本,适合批量配套在各类需要直线伸缩推送的自动化设备中。
