手持式钣金弯折钳结构设计方案

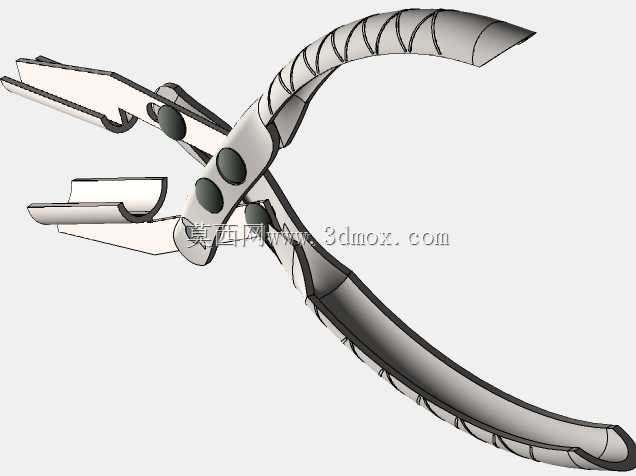

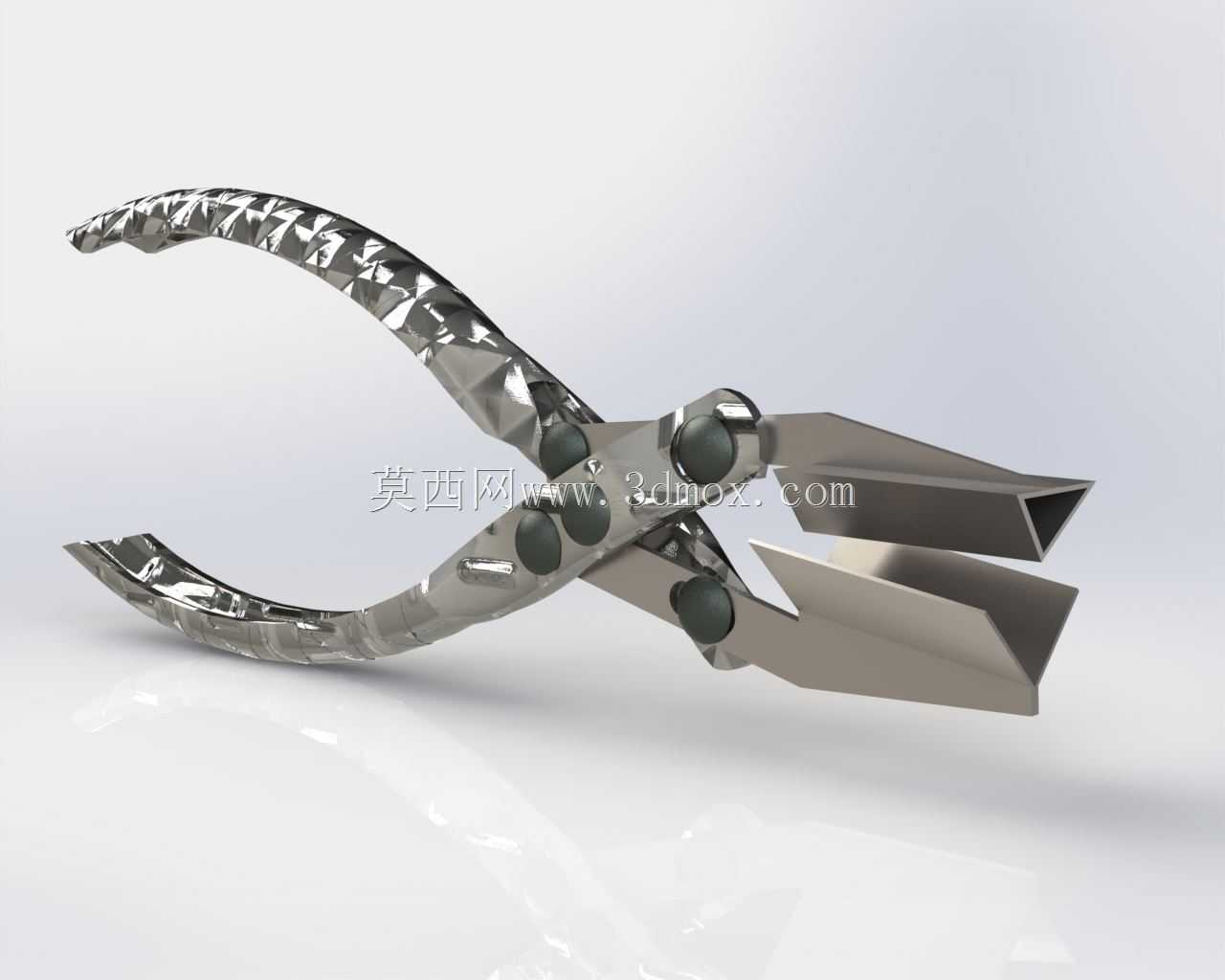

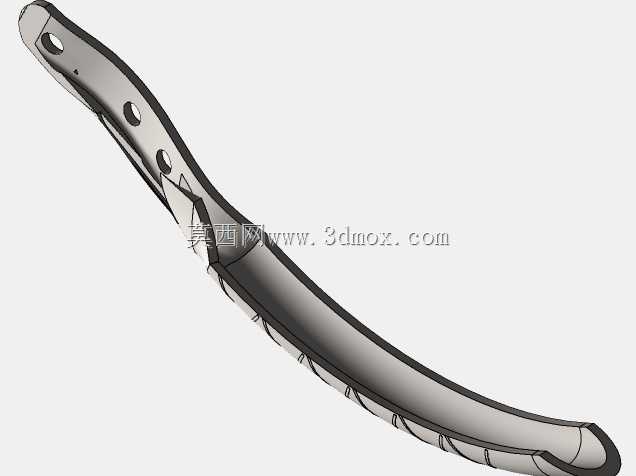

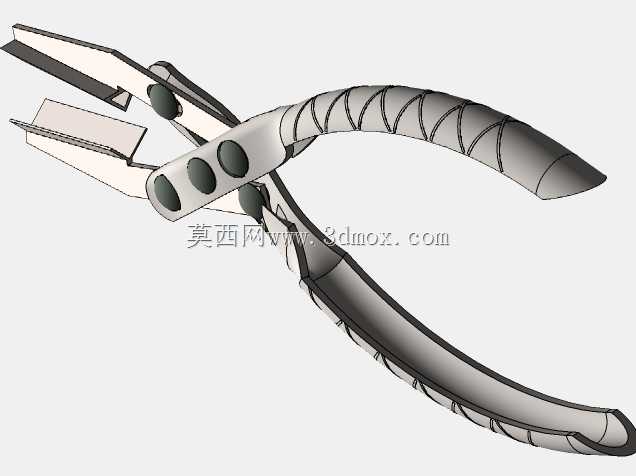

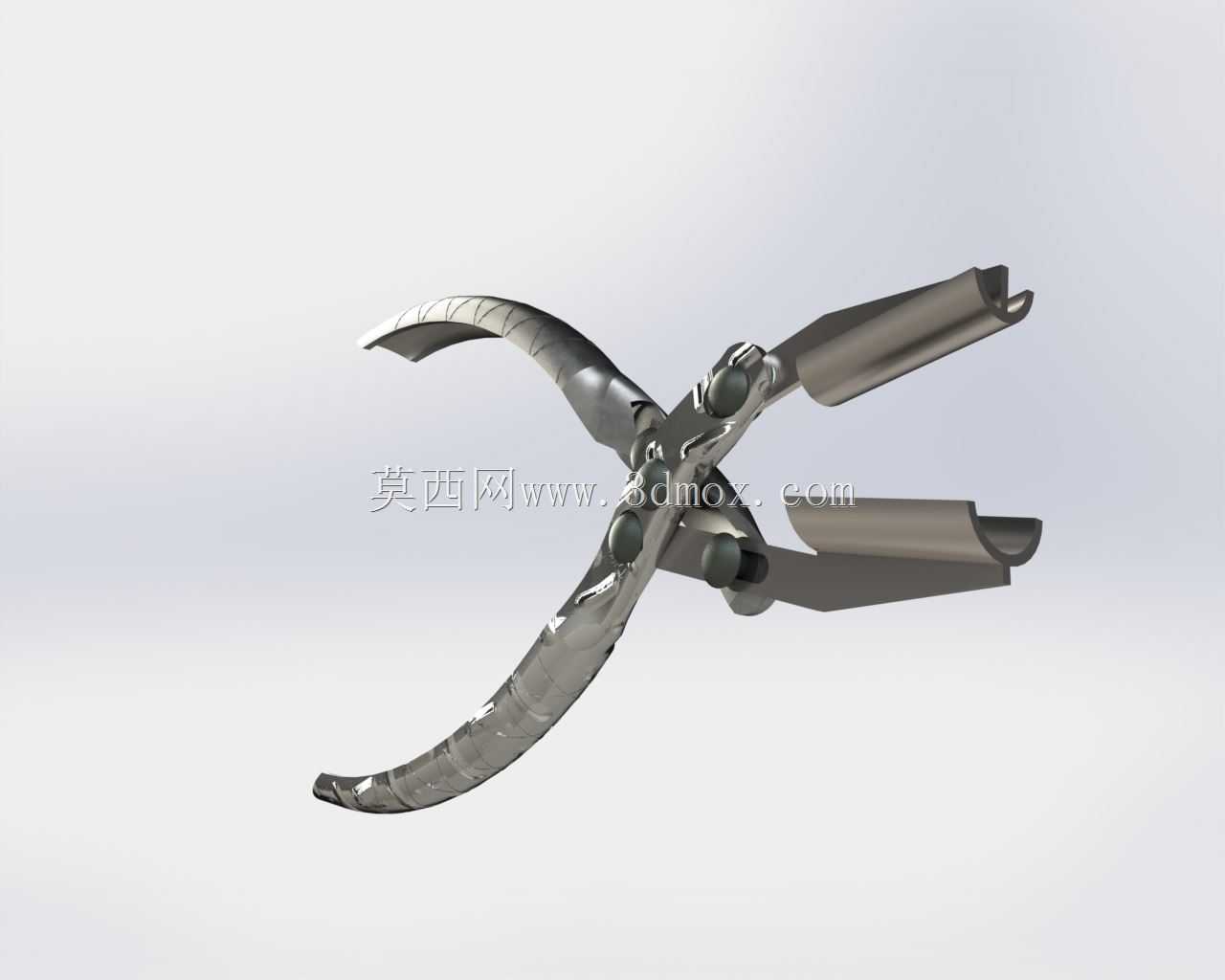

　　在日常钣金维修、户外钣金作业、小批量定制钣金件加工场景中，大型折弯设备往往受场地、工件尺寸、加工批量限制无法灵活部署，这类手持式钣金弯折钳刚好填补了小型薄板弯折作业的工具空白，无需外接动力源，单人即可操作，尤其适合配电箱现场修配、白铁加工门店小件弯折、汽车钣金局部修复、通风管道边角弯折等无法使用大型设备的作业场景。从结构功能来看，这款工具采用双支点杠杆增力结构，钳头部分设置平行夹持弯折工作面，握持手柄表面做了菱形凹凸防滑纹理，作业时手掌施力即可通过杠杆放大夹持力，让钳口平行贴合金属板材表面，避免单点施力造成的板材压痕、局部变形问题，区别于普通尖嘴钳、钢丝钳的点接触施力模式，平行钳口可以保证弯折棱线的直线度，弯折0.

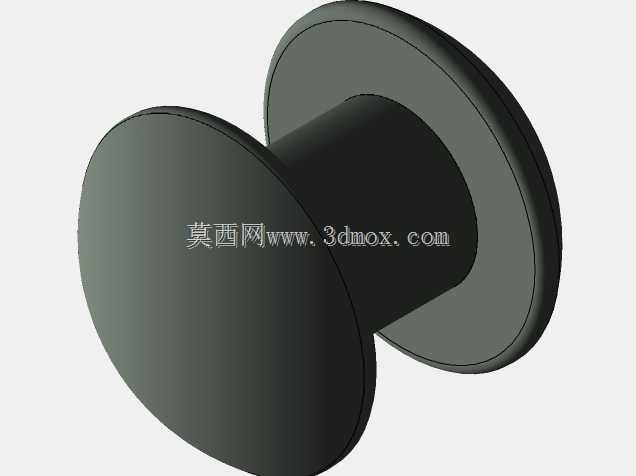

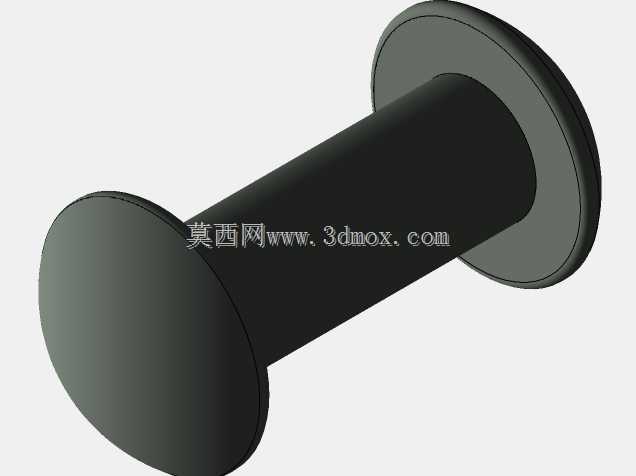

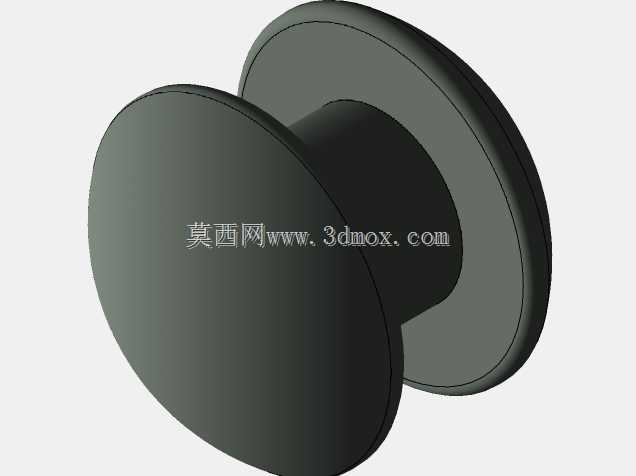

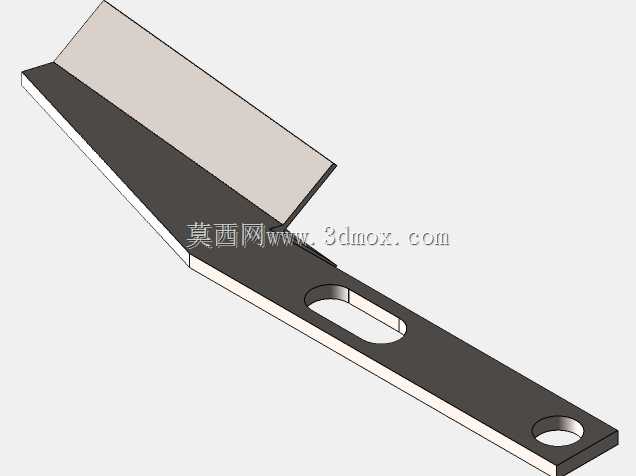

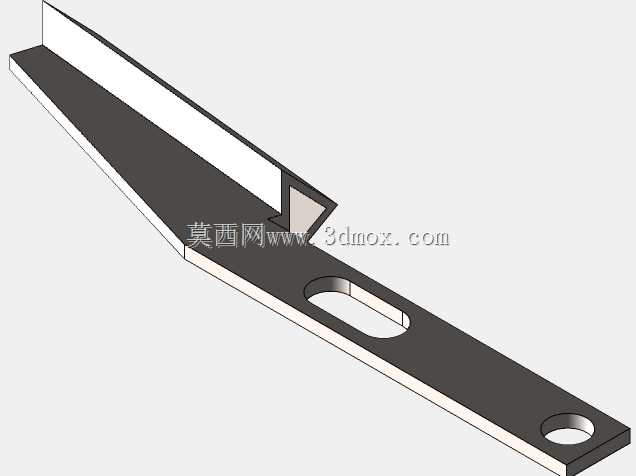

　　1-1mm厚度的冷轧钢板、铝板、镀锌板时，不会出现板材翘曲、弯折圆角不均的问题。设计过程中优先考虑了手持操作的力臂匹配，整体力臂比经过反复迭代调整，保证成年人单手握持施力时，钳口输出的压紧力足够克服常用薄板的弯折屈服强度，同时不会因为力臂过长导致工具整体尺寸过大，不便在狭窄空间操作；钳头的弯折工作面做了差异化的角度设计，固定钳口和活动钳口的贴合面预留了板材容纳间隙，间隙值匹配常用薄板的厚度范围，避免间隙过小卡滞板材、间隙过大导致弯折处出现圆弧塌角的问题；铰接位置采用多销轴分布式设计，相比单销轴钳类工具，多销轴结构可以分散铰接处的受力，长期高频使用也不会出现销轴松动、钳口错位的问题，铰接销轴的端部做了沉头处理，

　　避免突出的轴端刮伤工件表面或者划伤操作人员。从外形尺寸与安装边界来看，这款工具整体长度控制在250mm左右，最大开合角度下钳头开口宽度为50mm，握持部分的最大宽度为90mm，完全适配成年人手掌的握持范围，收纳时可以直接放入普通工具包、维修工具箱，不需要额外的专用存储位置；钳头的弯折工作面宽度为40mm，单次最大弯折长度为40mm，对于更长的弯折棱线，可以通过分段移位连续弯折的方式完成长直边加工，移位过程中依靠已经弯折成型的部位做定位基准，可以保证整段弯折棱线的直线度误差控制在0.5mm以内，满足常规钣金件的形位公差要求。实际使用时，只需要将待弯折的薄板边缘对准钳口的定位台阶，握紧手柄让钳口夹紧板材，随后扳动手柄带动活动钳口转动，

　　即可将板材弯折到预设角度，钳口的转动限位结构可以保证最大弯折角度达到90度，满足绝大多数直角弯折的作业需求，如果需要加工其他角度的弯折件，可以配合角度规在弯折过程中实时测量角度，松开手柄即可取下成型工件，不需要额外的脱模操作。针对不同材质的板材加工，钳口的工作面做了淬火硬化处理，表面硬度达到HRC45-50，长期弯折钢板也不会出现工作面凹陷、磨损起台的问题，手柄部分的防滑纹理除了提升握持摩擦力，还可以在沾有少量油污、切削液的工况下避免打滑，提升作业安全性。不同于电动、液压类弯折工具，这款纯机械结构的弯折钳没有易损的密封件、电路元件，日常维护只需要定期在铰接销轴处滴注少量润滑油即可，使用寿命远高于带动力源的小型弯折工具，在无电源的野外作业、高空维修作业场景下，不存在动力补给、设备重量过大的问题，操作人员可以随身携带随时取用。在小批量钣金件打样阶段，使用这款工具可以省去大型折弯机的调模、试折流程，几分钟内即可完成单个小件的弯折加工，大幅缩短打样周期，对于异形边角、局部翻边的加工，大型折弯机的上模、下模往往无法避让工件的已有成型结构，这款手持钳可以灵活调整夹持位置，完成复杂结构件的局部弯折作业，弥补大型设备的加工盲区。
