摩擦式扭矩限制安全离合器结构

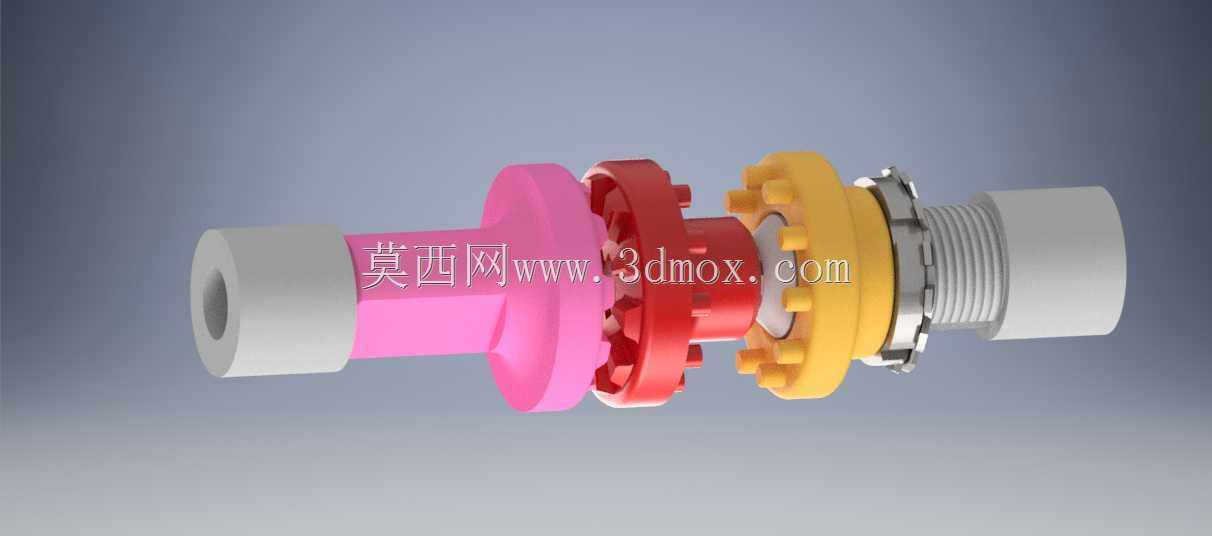

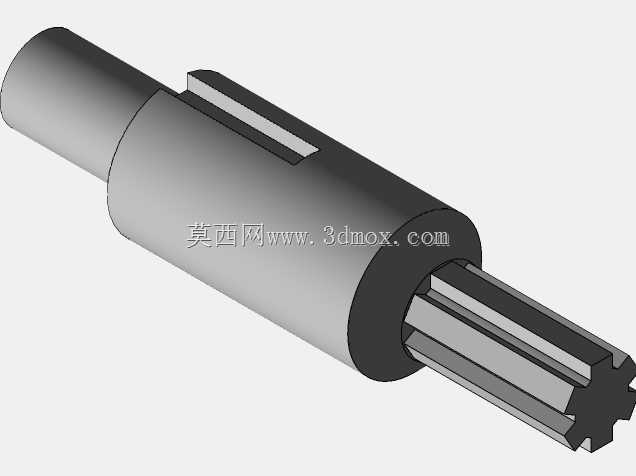

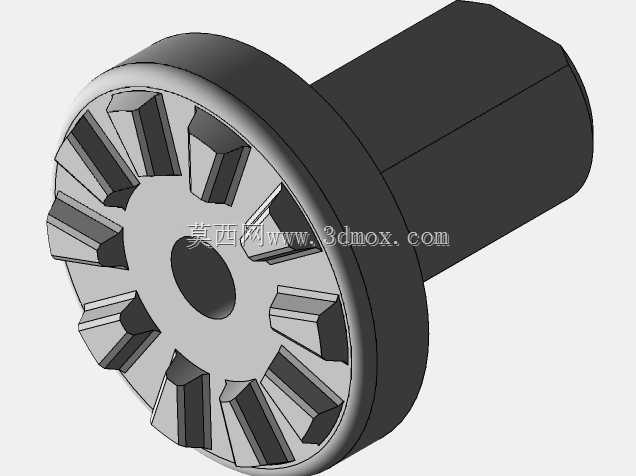

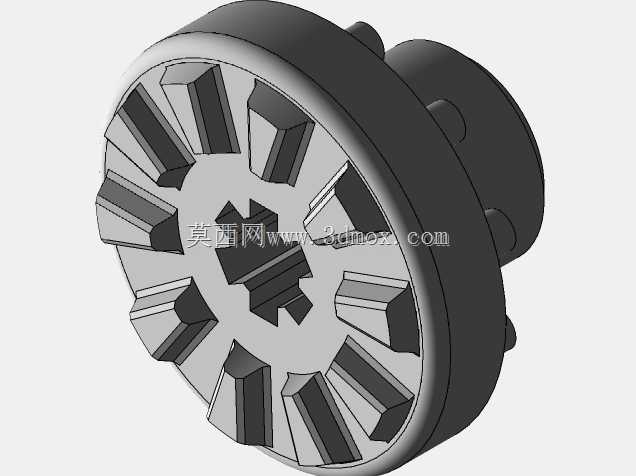

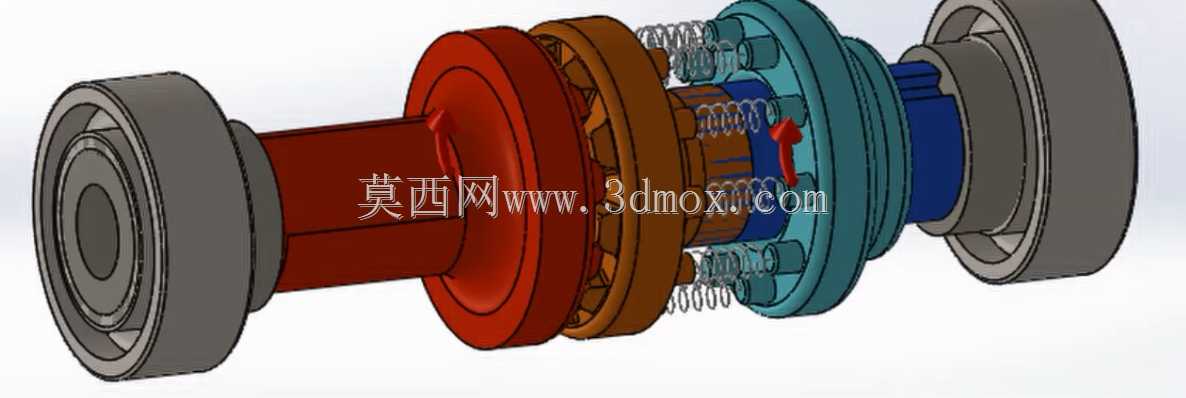

　　在自动化生产线、输送设备、机床进给机构这类存在冲击载荷或意外卡滞风险的传动链路里，扭矩限制类安全离合器是必不可少的保护元件，这套摩擦式结构的设计核心，就是在输出端负载超过设定阈值时快速切断扭矩传递，避免输入端的电机、减速机等核心动力部件被过载扭矩打坏齿面、扭断轴段。从结构拆解来看，输入端的轴段采用花键结构设计，和可轴向滑移的摩擦联器形成配合，弹簧组件提供持续的轴向压紧力，让摩擦联器和输出端的摩擦盘保持足够的正压力，正常工况下接触面的静摩擦力足以传递额定扭矩，动力从输入轴传入后，通过摩擦副的摩擦力带动输出轴同步转动，整套传动链保持刚性连接，传动效率可以维持在较高水平。设计阶段首先要明确的是安装边界尺寸，两端轴段的直径、

　　轴伸长度要匹配常用的联轴器安装标准，整体径向最大尺寸不能超过配套设备的安装腔预留空间，轴向总长度要适配现有传动链路的轴间距，避免安装时出现干涉。摩擦副的接触面积是经过反复校核的，既要保证额定扭矩下不会出现打滑丢转，也要保证过载时打滑扭矩的偏差控制在合理范围内，不会因为摩擦面的磨损出现扭矩阈值大幅漂移的问题。花键配合的间隙控制也是设计重点，间隙过大会导致传动过程中出现冲击异响，加速摩擦面的不均匀磨损，间隙过小则会让摩擦联器的轴向滑移出现卡滞，过载时无法及时脱开，失去保护作用。弹簧的刚度选型经过多轮迭代，既要保证长期压缩后不会出现明显的应力松弛，维持压紧力的稳定性，也要方便现场根据实际工况调整预紧量，适配不同设备的过载保护阈值。

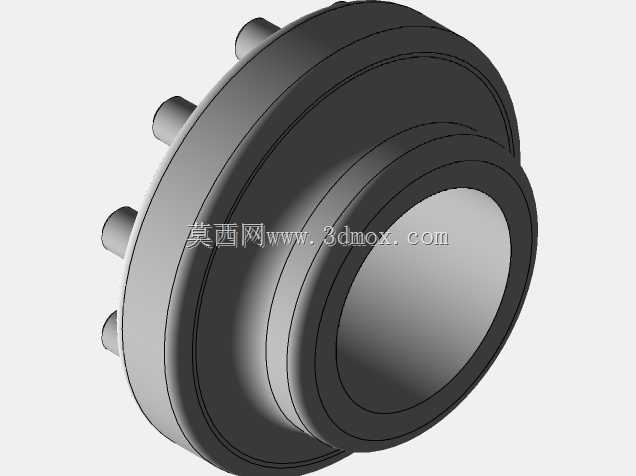

　　实际应用场景里，这类离合器常装在减速机输出端和工作机构的连接位置，比如包装机械的送料辊驱动端，一旦送料辊被异物卡滞，离合器立刻打滑，输入端的电机不会因为堵转出现过流烧毁，也不会打坏传动链里的齿轮、同步带等易损件；在输送线的驱动端，如果出现工件堆叠卡滞，同样能快速触发保护，减少设备故障停机的排查时间。结构上的轴向滑移设计没有采用复杂的滚珠或滚柱结构，而是用平面摩擦副配合花键导向，加工难度更低，后期维护时只需要定期检查摩擦片的磨损量，调整弹簧预紧力即可，不需要复杂的专用工具。输出端的连接法兰做了止口定位设计，和配套的带轮、链轮或者联轴器对接时能保证同轴度，减少高速转动时的径向跳动，降低额外的振动载荷。整套结构没有设计复杂的电控检测元件，

　　纯机械结构的响应速度更快，不需要额外布线供电，在一些高温、高湿、有油污的恶劣工业环境里可靠性更高，不会因为传感器失效出现保护误动作或者拒动的问题。建模过程中对摩擦面的粗糙度、花键的定心精度、弹簧的安装导向结构都做了细节还原，能直接用于后续的工程图出图、有限元扭矩校核，也可以作为设备选型时的结构参考，帮助设计人员快速判断安装适配性，调整配套的传动链路布局。
