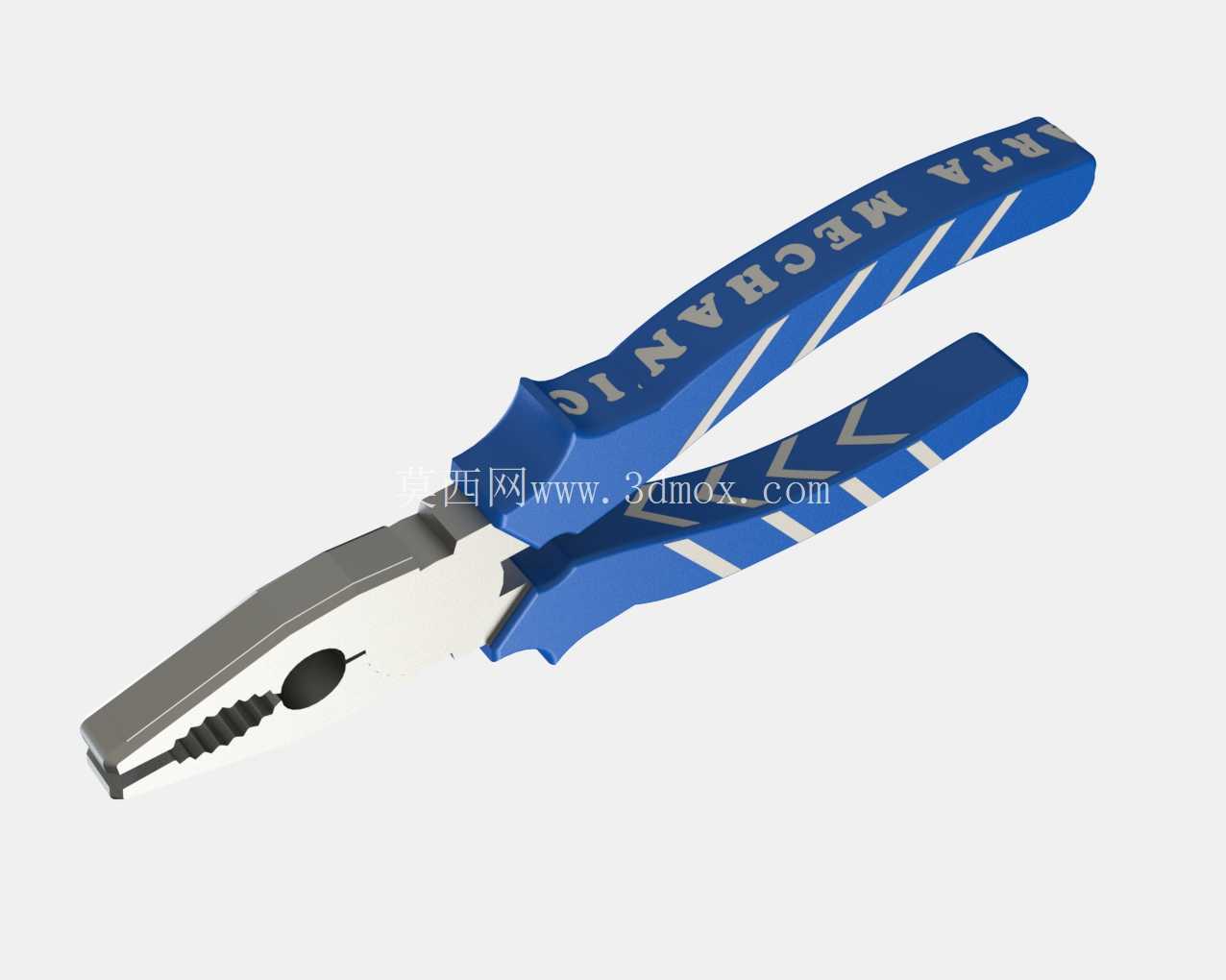

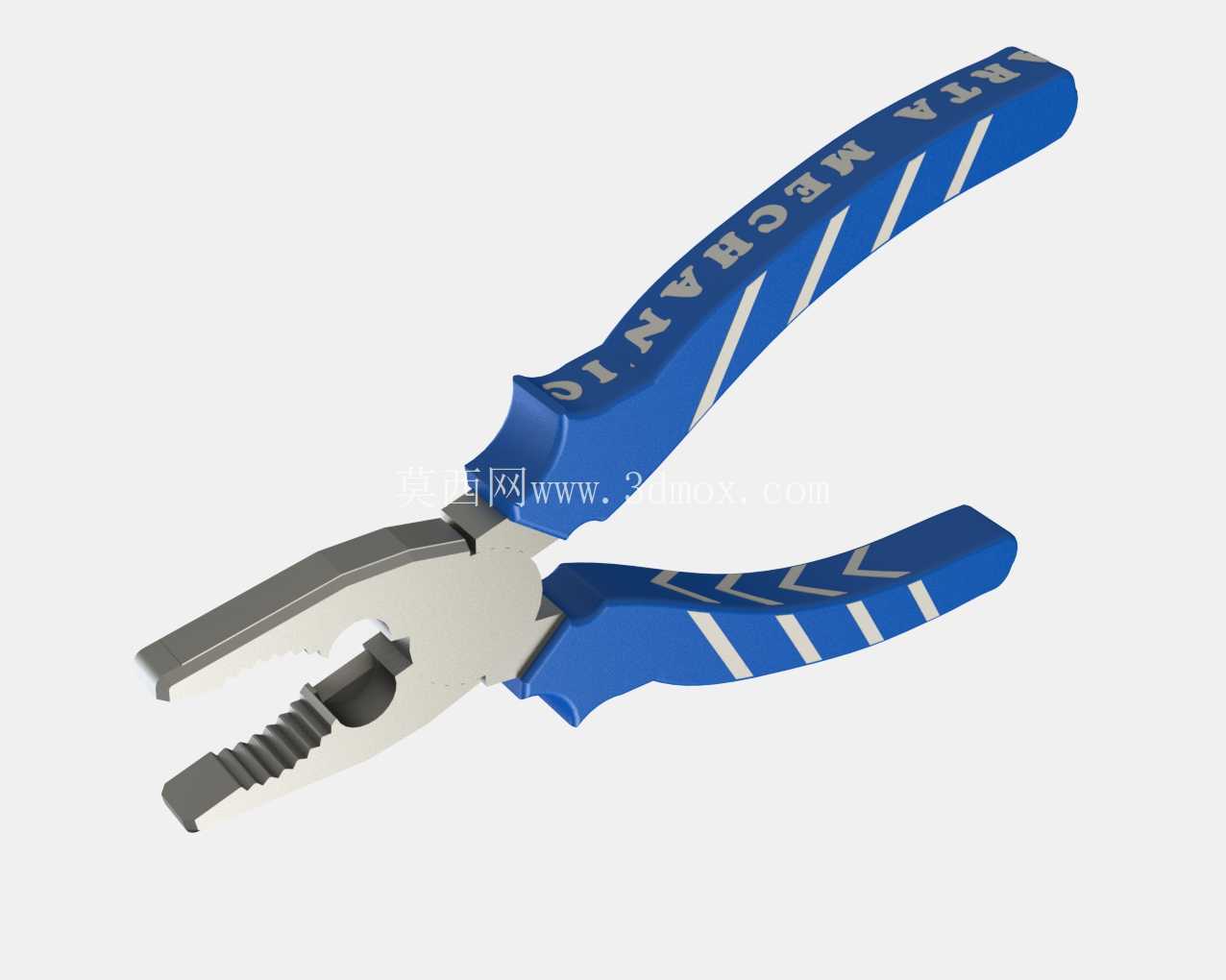

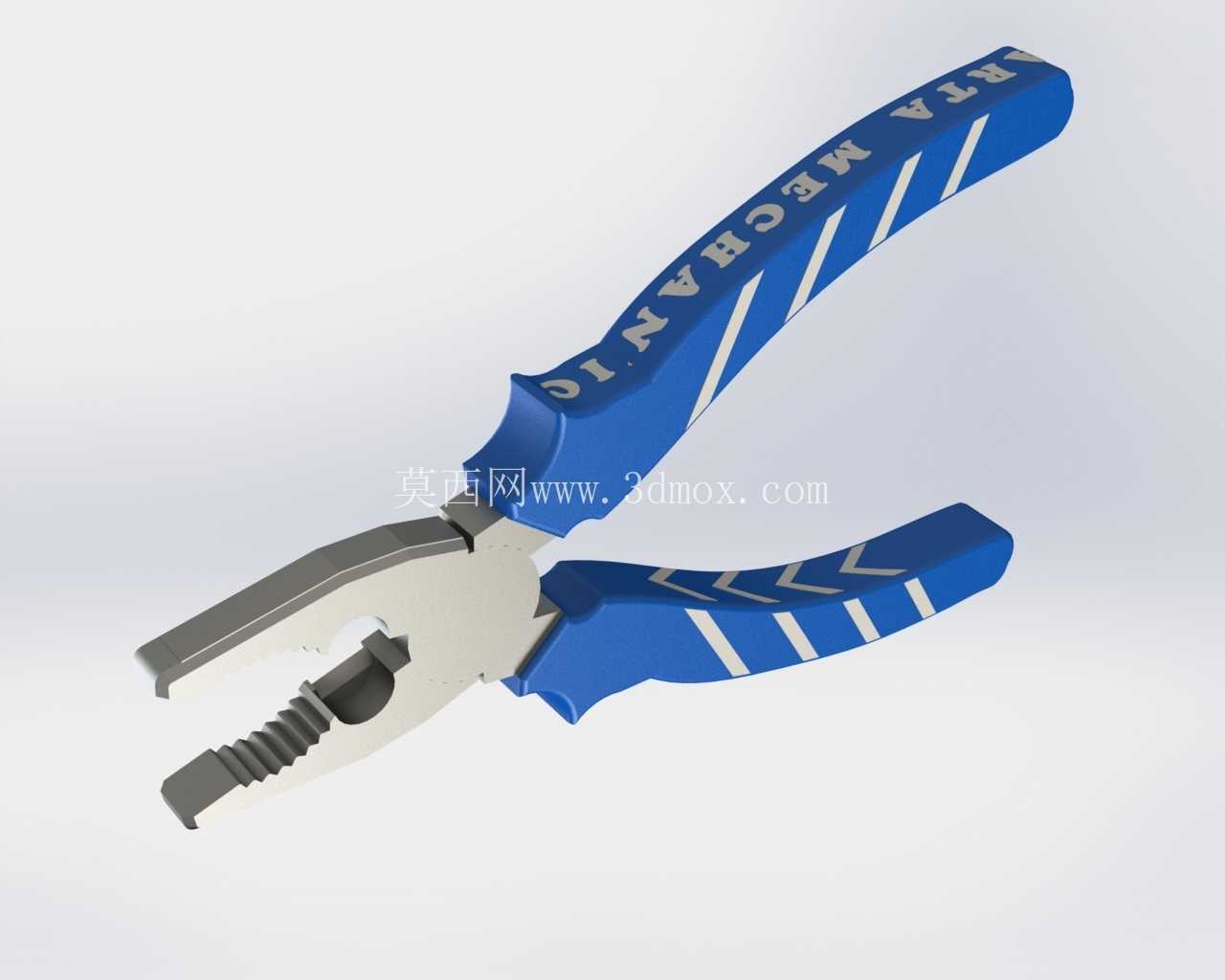

蓝柄防滑省力鲤鱼钳结构设计方案

　　这款手动夹持工具的三维结构设计，核心围绕一线装配、维修场景的高频使用痛点展开，在钳头咬合结构、手柄握持形态、受力传导路径上做了多轮迭代优化，完全适配日常设备维保、五金加工、线材剪切、工件夹持等多场景的使用需求。从实际使用场景来看，这类钳子是设备运维班组、五金加工工位、家装水电作业、汽修维保场景里的常备工具，既可以完成薄金属片的弯折定型，也能夹持小规格螺栓螺母完成拆装作业，钳口位置的齿形结构还能应对带轻微锈蚀的紧固件咬合，避免打滑脱开的安全隐患，相比普通尖嘴钳，它的夹持接触面积更大，咬合压强分布更均匀，不会在软质金属工件表面留下过深的夹痕，适合对表面完整性有要求的工件装夹作业。

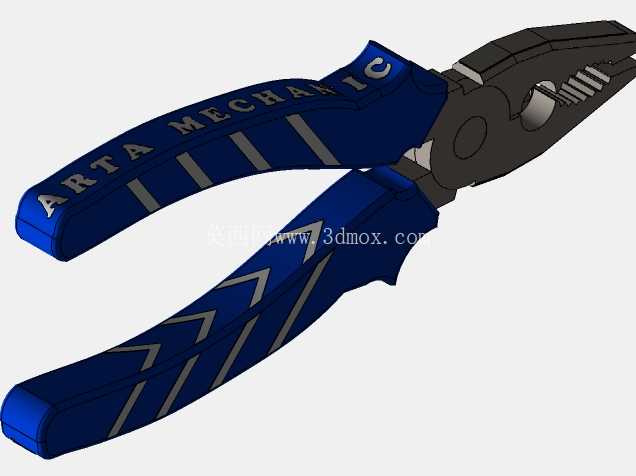

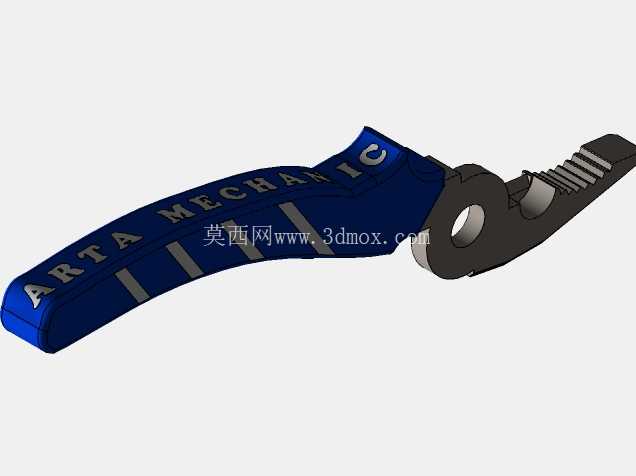

　　设计过程中首先对钳头的受力边界做了核算，钳头采用高碳钢材质的受力预设，咬合齿的深度控制在0.8mm，齿形夹角设置为60度，既保证咬合时的摩擦力足够，又不会因为齿形过尖导致工件表面出现不可逆的压伤，钳口中部的剪切刃口预留了2mm的淬火硬化层区域，可剪切直径2mm以内的硬钢丝、4mm以内的铜芯线材，刃口间隙控制在0.05mm以内，避免剪切时出现线材卡滞、刃口崩边的问题。钳体的铰接轴位置做了偏心优化，相比传统等距铰接结构，在手柄张开角度相同的情况下，钳口的夹持力可以提升30%左右，同时铰接轴的配合间隙预留了0.02mm的磨损余量，长期使用后不会出现钳头晃动、咬合错位的问题，铰接轴两端做了铆压封边处理，避免日常使用中轴销脱出导致的工具失效。手柄部分采用双色注塑的结构预设，蓝色握持区域做了斜向防滑条纹设计，条纹的凸起高度为1.2mm，间距4mm，完全贴合人手握持时的指腹贴合弧度，即使手上沾有机油、水渍，也能保证足够的握持摩擦力，不会出现施力时工具滑脱的问题；手柄的尾部做了微扩的防脱结构，最大握持力施加时，手柄不会从掌间滑出，手柄内部的金属钳身延伸段长度占手柄总长度的三分之二，保证大力度夹持时手柄不会出现开裂、变形的问题。

　　从安装和适配边界来看，这款钳子的总长度控制在200mm，钳头最大张开距离为35mm，可夹持的最大工件直径为30mm，手柄闭合时的最小握持间距为50mm，适配不同手型的操作人员使用，不需要额外搭配辅助配件即可独立完成作业，整体重量控制在280g左右，长时间握持作业不会出现明显的手部酸胀感。钳身的表面处理预设为哑光喷砂，避免强光环境下使用时的反光干扰视线，钳头的金属部分做了防锈氧化处理，在潮湿的作业环境下存放也不会轻易出现锈蚀问题，延长工具的整体使用寿命。

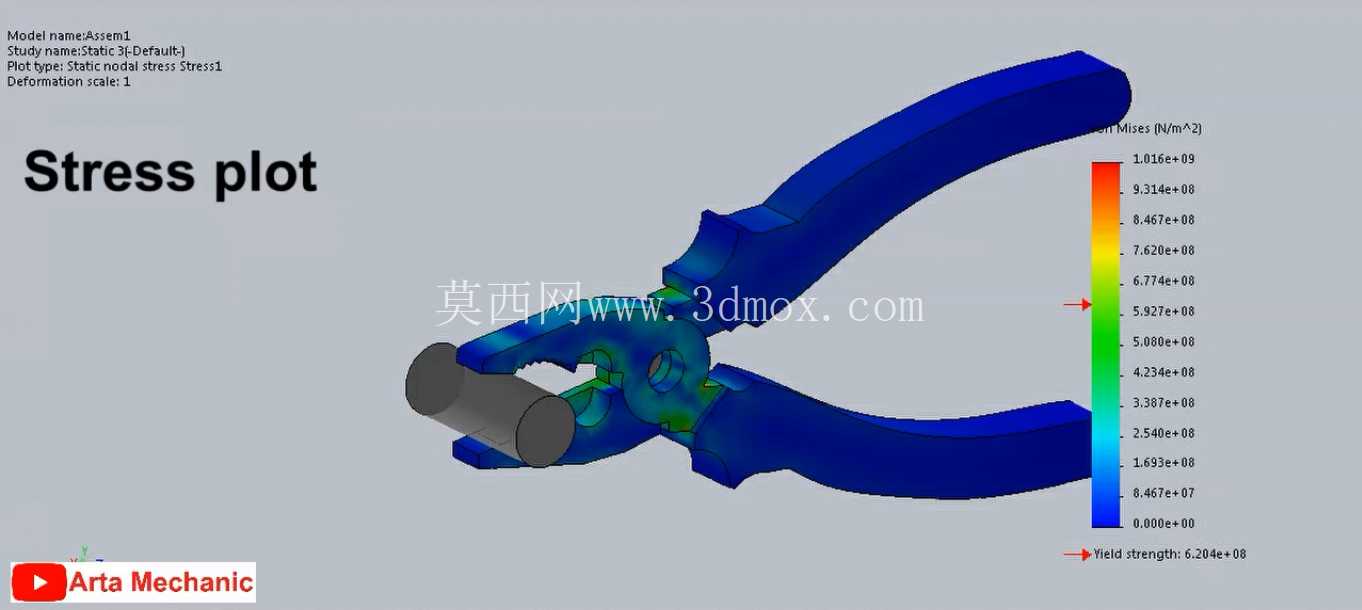

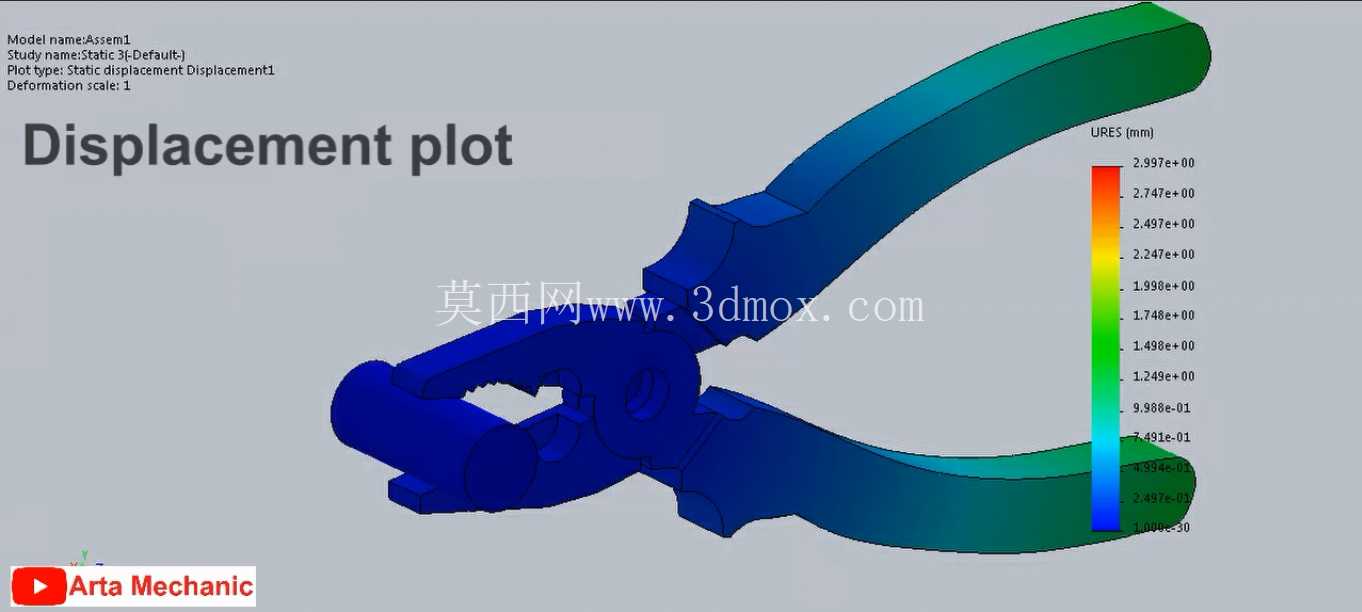

　　在结构验证阶段，针对钳头的受力变形量做了模拟分析，当施加最大200N的握持力时，钳头的最大变形量控制在0.1mm以内，完全满足日常作业的刚度要求，剪切刃口位置的应力集中区域做了圆角过渡处理，避免反复施力后出现刃口断裂的问题，铰接位置的应力分布均匀，不会出现局部应力过载导致的轴销变形。不同于普通民用级钳子的设计，这款结构在手柄的力臂比例上做了优化，动力臂与阻力臂的比例设置为3:1，操作人员只需要施加较小的握持力，就能在钳口位置获得足够的夹持力，降低高频作业时的劳动强度，钳口前端的平口区域可以完成细小零件的夹持定位，中部的齿形区域负责大力度的紧固件夹持，靠近铰接轴的刃口区域负责线材剪切，三个功能区域的划分清晰，作业时不需要频繁更换工具就能完成多道工序，提升现场作业的效率。
