多自由度可调旋转烧烤支撑机构

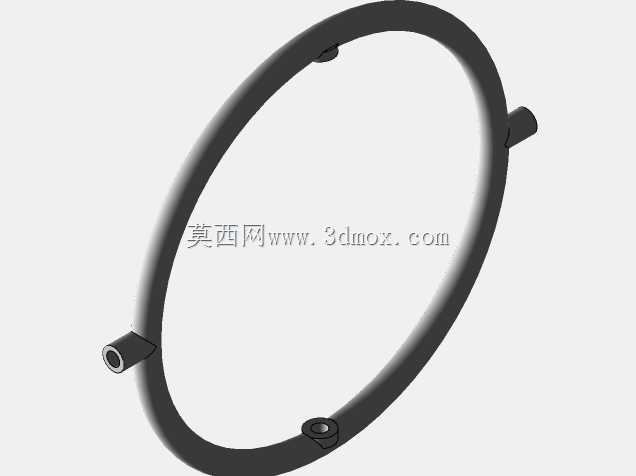

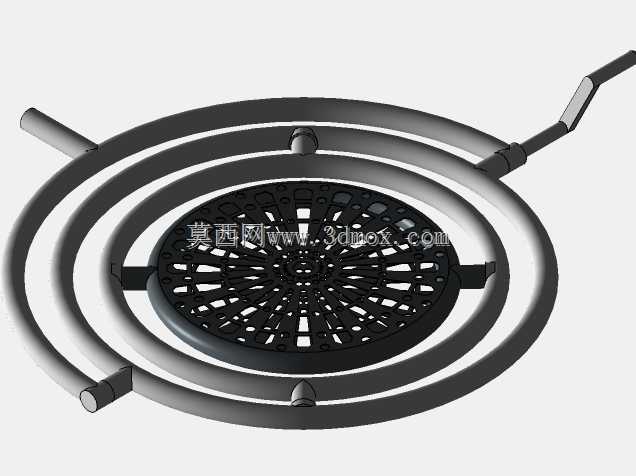

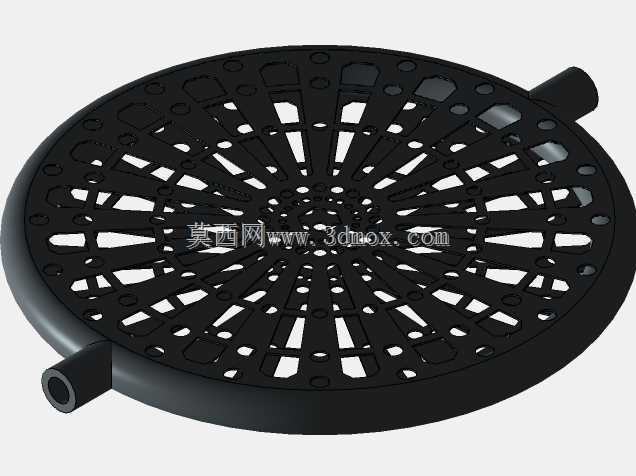

　　这套旋转烧烤支撑机构主要面向户外露营、商用自助烧烤摊、家用庭院烧烤等场景设计，核心作用是承载烧烤网具与待烤制食材，通过多环嵌套的回转结构实现烧烤角度的自由调整，避免传统固定烤架需要手动频繁翻面、食材受热不均的问题。从结构设计逻辑来看，整套机构采用三层同心环嵌套的万向调节架构，最内层环体直接固定带镂空格栅的烧烤网，格栅采用放射状加环形加强筋的排布方式，既保证足够的通风透气性让炭火热量均匀向上传导，又能通过密集的镂空间隙避免小块食材掉落，同时格栅表面做了均匀的凸起分隔，烤制过程中食材油脂可以顺着间隙滴落到下方接油区域，减少明火直烧产生的焦糊问题。中间两层环体分别承担不同维度的角度调节功能，相邻环体之间通过嵌入式的阻尼转轴连接，

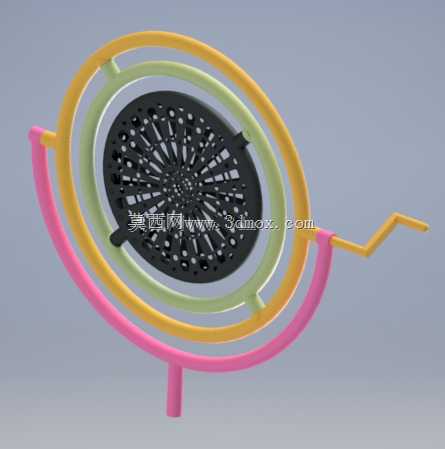

　　调节时可以在任意角度悬停，不需要额外的锁止件操作，使用者可以根据炭火的分布位置、食材的烤制需求，随意调整烤网的倾斜角度与朝向，比如烤制油脂较多的肉类时，可以将烤网调整至微倾状态，让多余油脂顺着倾斜方向流向集油槽，减少油烟产生；烤制需要均匀受热的蔬菜类食材时，可以将烤网调整至水平状态，配合缓慢的手动回转，让每一处食材都能接收到均匀的炭火热量。最外侧的支撑臂采用弧形过渡结构，底部设置单柱式支撑脚，支撑脚的安装边界做了通用化设计，既可以直接插装在户外露营的便携支架上，也可以通过底部的法兰连接结构固定在商用烧烤台的台面上，适配不同的安装场景。整套机构的外形尺寸经过优化，烤网的有效承载直径适配常规3-5人使用的烧烤分量，

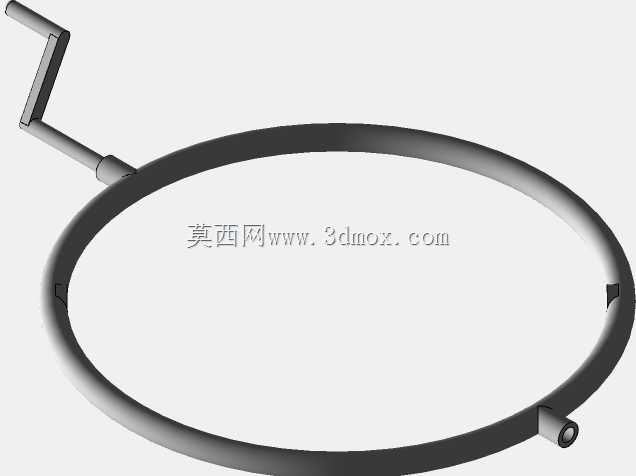

　　三层环体的嵌套结构在收拢状态下不会占用过多收纳空间，户外携带时可以将所有环体调整至同一平面，和支撑臂贴合后整体厚度控制在较小范围，方便放入露营装备包内。从受力角度考量，每层环体都采用等截面的圆弧结构，受力时应力可以沿着环体均匀分散，不会出现局部应力集中导致的变形问题，连接转轴的位置做了加厚处理，长期承受高温环境与反复转动磨损也不会出现松垮晃动的情况。支撑臂的折线形延伸结构一方面给角度调节留出足够的避让空间，避免环体转动时和支撑臂发生干涉，另一方面也让使用者握持调整时远离炭火区域，避免操作时被高温烫伤。和传统固定烤架相比，这套机构的核心优势在于全角度可调的回转设计，不需要挪动整个烤架或者调整炭火位置，

　　只需要转动对应的环体就能改变烤网的受热角度，不管是需要猛火快烤的食材还是需要慢火焖烤的食材，都能通过角度调整找到合适的受热位置。在实际使用过程中，这套机构不需要额外的动力驱动，完全依靠手动操作与阻尼转轴的悬停能力实现角度固定，结构简单可靠，没有复杂的传动零件，后期清洁维护也十分方便，烤网部分可以直接从内层环体上拆卸下来，单独进行清洗，环体与支撑部分的光滑曲面设计也不容易残留油污，擦拭即可完成清洁。安装时只需要将底部支撑脚固定在稳定的支撑结构上，确认各层环体转动顺畅无卡滞，就可以投入使用，不需要复杂的调试过程，不管是商用场景下的高频次使用，还是家庭场景下的偶尔使用，都能保持稳定的结构性能。
