斯莫特拉金属镂空标识牌立体结构

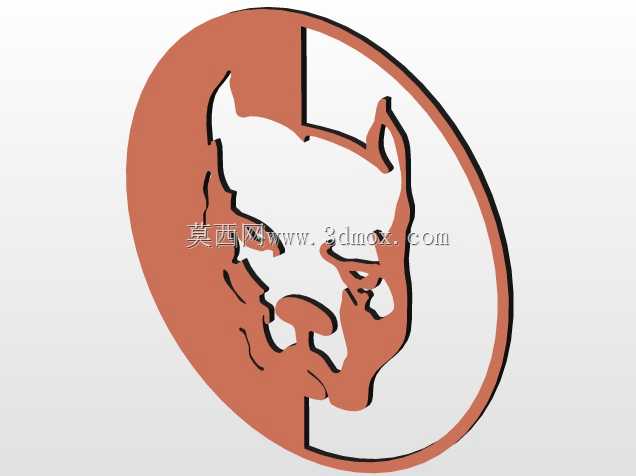

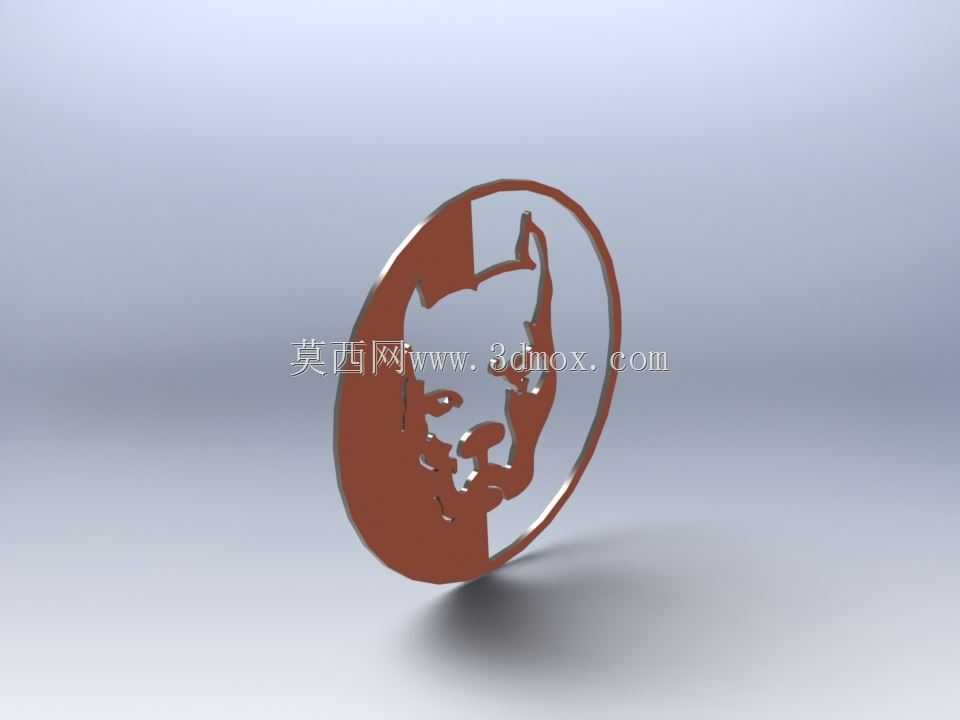

　　这款金属镂空标识结构，最初是为品牌线下展陈、设备外观装饰场景开发的定制化五金构件，日常应用中可固定在设备外壳、展厅墙面、展台立面等位置，承担品牌视觉传递、装饰点缀的作用，区别于普通印刷标牌，立体镂空的结构在不同光线角度下会形成错落的光影层次，视觉辨识度远高于平面标识。从结构设计逻辑来看，整体采用椭圆外框作为承载边界，内部通过正负形镂空的方式呈现品牌标志性的头像轮廓，设计阶段优先考虑了钣金加工的工艺可行性，所有镂空转角处都预留了适配激光切割的最小圆角，避免尖角位置在加工时出现烧蚀、毛刺残留的问题，同时外框的厚度与整体轮廓尺寸做了等比例匹配，保证构件在垂直放置时的重心稳定，无需额外配重即可平稳立放在平面台面上，

　　也可通过背面预留的沉孔结构采用螺丝固定在垂直安装面，沉孔深度经过精确计算，固定后螺丝端面不会突出标牌正面，保证外观面的平整完整性。外形尺寸方面，椭圆外框的长轴与短轴比例经过多轮调整，既保证内部头像轮廓的完整呈现，不会因为比例压缩导致图案变形，也控制了整体的安装占用边界，常规安装场景下不需要对安装面做大面积裁切改造，适配大多数设备外壳、展示墙面的预留安装空间。结构壁厚的选择兼顾了刚性与轻量化需求，采用常见的钣金板材厚度即可加工，既不会因为壁厚过薄导致搬运、安装过程中出现弯折变形，也不会因为壁厚过大增加不必要的材料成本与整体重量，降低安装时的固定负载要求。细节处理上，镂空边缘的轮廓公差控制在钣金加工的常规精度范围内，

　　保证图案轮廓的还原度，外框边缘做了微小的倒角处理，避免安装、搬运过程中锐边划伤操作人员，同时倒角后的边缘在光线照射下会形成细微的高光边，提升整体的精致感。实际应用中，这类立体镂空标识除了固定安装场景，也可作为桌面装饰摆件使用，底部接触位置可粘贴防滑胶垫，避免放置时刮花台面，同时增加放置稳定性，不会因为轻微触碰出现滑移倾倒。设计过程中还考虑了后续表面处理的兼容性，结构表面没有复杂的倒扣、封闭内腔，无论是做喷涂、电镀还是氧化处理，都能保证各个面的处理层均匀覆盖，不会出现积液、处理不到位的死角，适配不同的外观配色需求，可根据应用场景的整体色调选择对应的表面处理工艺，和周边环境形成协调的视觉效果。从建模逻辑来看，

　　整个结构采用全参数化草图驱动，先绘制椭圆外框与内部头像的平面轮廓，通过拉伸命令生成基础实体，再对边缘做倒角、沉孔等细节特征处理，建模过程中所有特征都保留了完整的参数关联，后续如果需要调整整体尺寸、修改图案细节，只需要修改对应草图的尺寸参数即可快速更新模型，不需要重新绘制整体结构，能大幅提升同类型定制标识的设计效率，也方便后续根据不同的安装需求调整安装孔位的位置、数量，适配多样化的固定场景。
